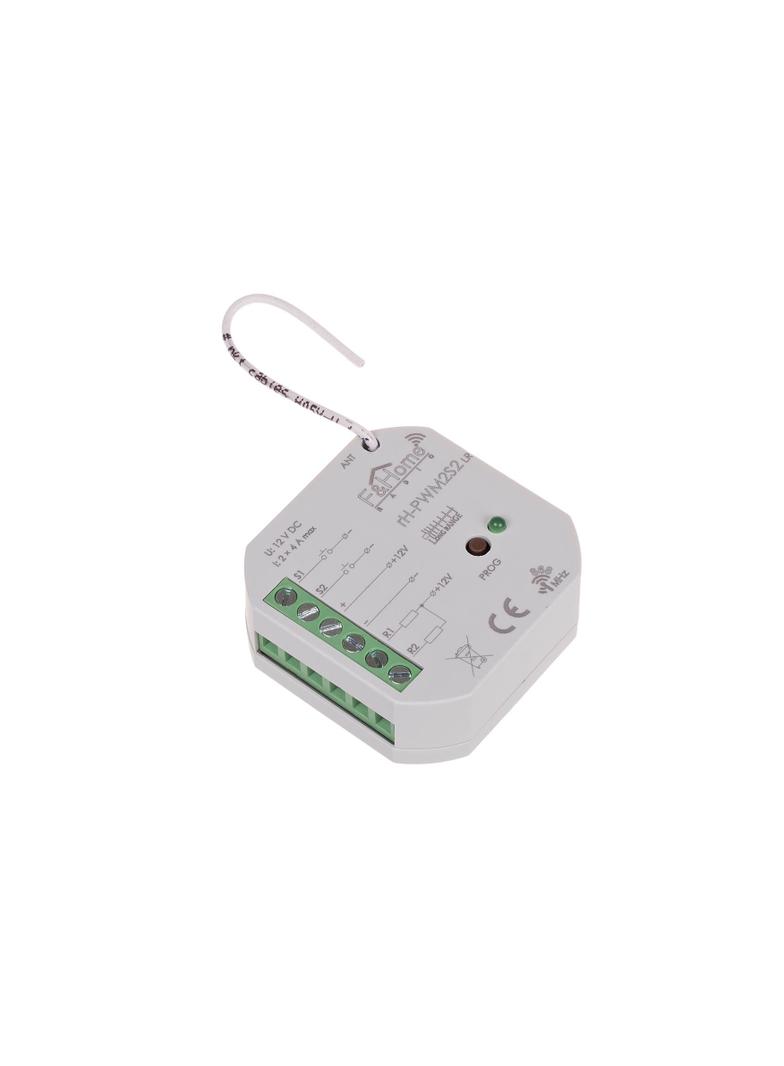

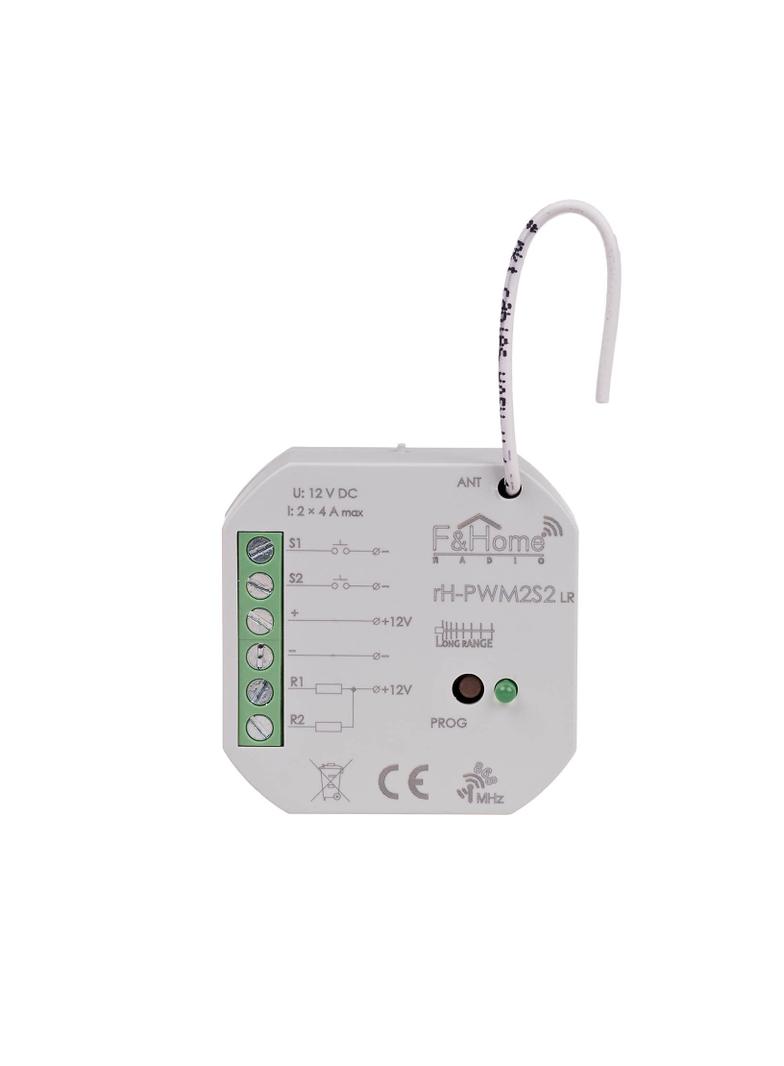

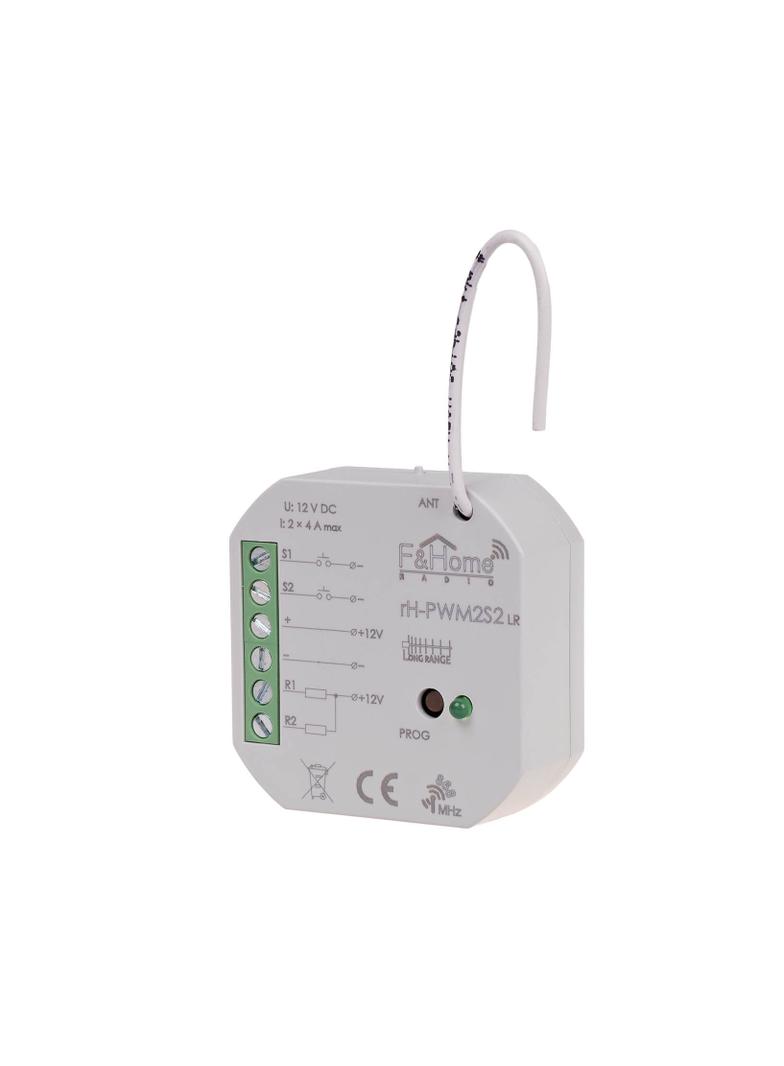

Sterownik PWM dwukanałowy niskiego napięcia z nadajnikiem dwukanałowym rH-PWM2S2 jest połączeniem dwóch regulatorów mocy i dwóch wejść stykowych. Moduł wysyła informacje o zwarciu lub rozwarciu styków do systemu oraz steruje dwoma odbiornikami niskiego napięcia zasilanymi z zewnętrznego zasilacza (12V DC). Moduł posiada dwa wejścia elektryczne do podłączenia dwóch monostabilnych styków bezpotencjałowych, oraz dwa wejścia do podłączenia odbiorników. Regulacja mocy odbywa się poprzez modulację szerokości impulsu załączającego odbiornik (PWM). Częstotliwość impulsów ustawiana jest w zakresie 100Hz do 1 kHz. Komunikacja z serwerem odbywa się drogą radiową. rH-PWM2S2 szczególnie nadaje się do sterowania diodami LED, załączania zamków elektromagnetycznych i innych niskonapięciowych elementów wykonawczych.
Numer katalogowy:
rH-PWM2S2-LR
Ze złączem magistrali:
Tak
ETIM:
EC001581
Waga:
0.06
Stopień ochrony (IP):
IP20
Liczba wyjść:
2
Dla sterowania lokalnego/ręcznego:
Nie
Sposób montażu:
Montaż podtynkowy
Inne systemy magistralne:
Inne
System magistralny Powernet:
Nie
System magistralny LON:
Nie
System magistralny Funkbus (radiowy):
Nie
System magistralny KNX z transmisją radiową:
Nie
System magistralny KNX:
Nie
