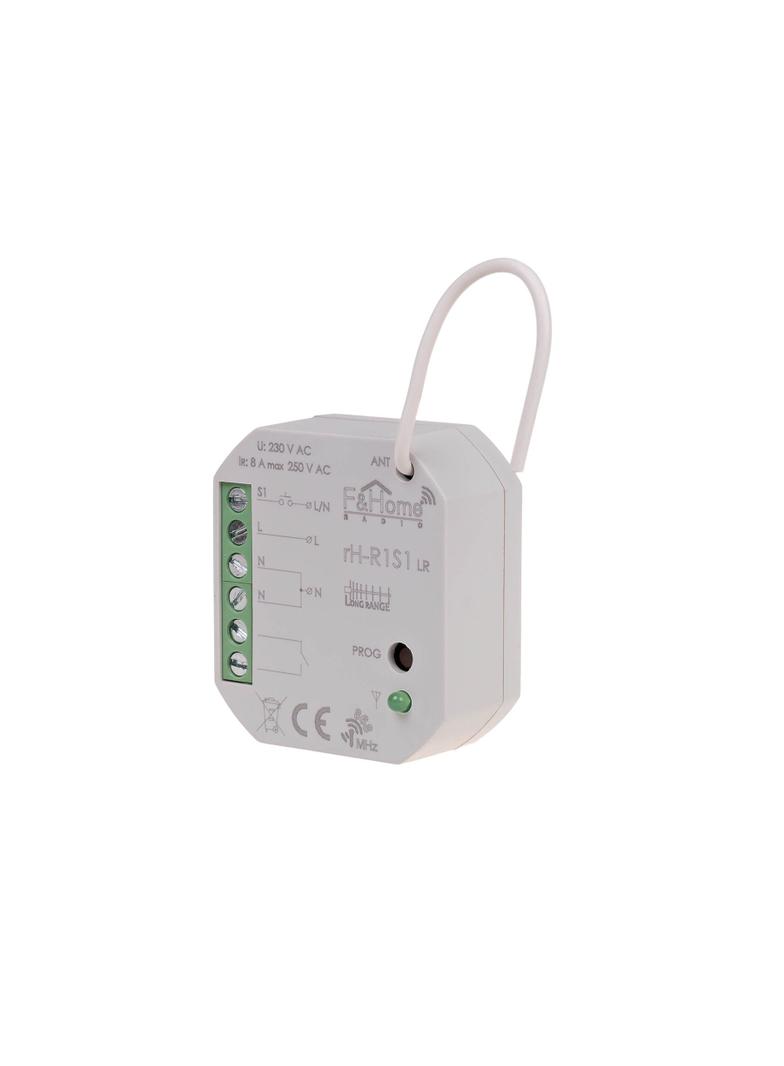

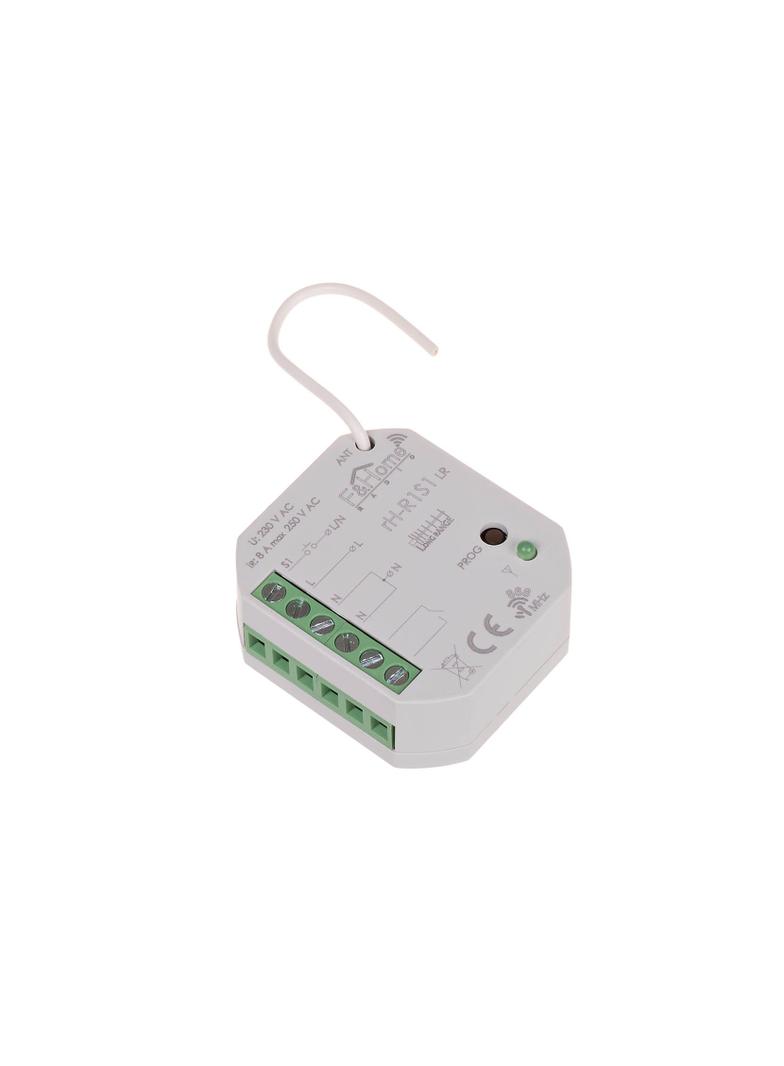

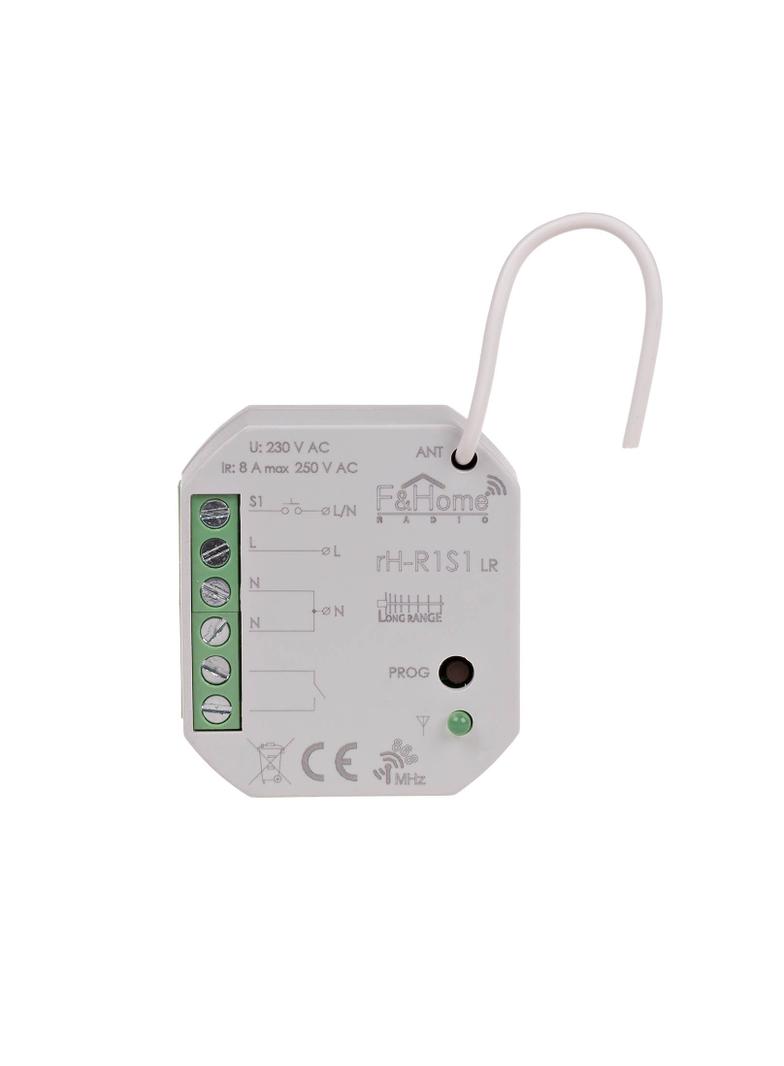

rH-R1S1 jest połączeniem przekaźnika i wejścia stykowego. Moduł wysyła informacje o zwarciu i rozwarciu styków do systemu oraz steruje przekaźnikiem, który może załączać dowolne obwody elektryczne. Komunikacja z serwerem odbywa się drogą radiową. Moduł posiada fizyczne wejście do podłączenia jednego monostabilnego styku bezpotencjałowego, oraz jedno wejście przekaźnika. Obciążenie styków przekaźnika może być rezystancyjne, indukcyjne lub pojemnościowe, zarówno w obwodach prądu stałego jak i zmiennego. rH-R1S1 szczególnie nadaje się do sterowania wentylatorem, oświetleniem, do wyłączania gniazda elektrycznego. TRYBAUTONOMICZNY: Jeżeli moduł straci połączenie z serwerem, to przechodzi w tryb pracy autonomicznej. Krótkie wciśnięcie przycisku podłączonego do styku 1 załącza lub wyłącza przekaźnik. Warunki zadziałania trybu autonomicznego: • Prawidłowe połączenie styku S1 z przyciskiem. • W ustawieniach instalatora włączona jest opcja „Offline: tryb autonomiczny”.
Numer katalogowy:
rH-R1S1-LR
Wymagane zewnętrzne napięcie odpytujące:
Nie
ETIM:
EC001584
Głębokość:
0.038
System magistralny KNX:
Nie
Waga:
0.07
Długość:
0.1
Szerokość:
0.117
System magistralny KNX z transmisją radiową:
Nie
System magistralny Funkbus (radiowy):
Nie
System magistralny LON:
Nie
System magistralny Powernet:
Nie
Ze złączem magistrali:
Nie
Do sterowania LED:
Nie
Ze wskaźnikiem LED:
Tak
Dla sterowania lokalnego/ręcznego:
Nie
Do obciążeń pojemnościowych:
Nie
Przełączanie funkcji:
Nie
Możliwość podłączania różnych faz:
Nie
Ethernet:
Nie
Możliwość sterowania zdalnego:
Tak
Sposób montażu:
Montaż podtynkowy
Stopień ochrony (IP):
IP20
Liczba wejść:
1
