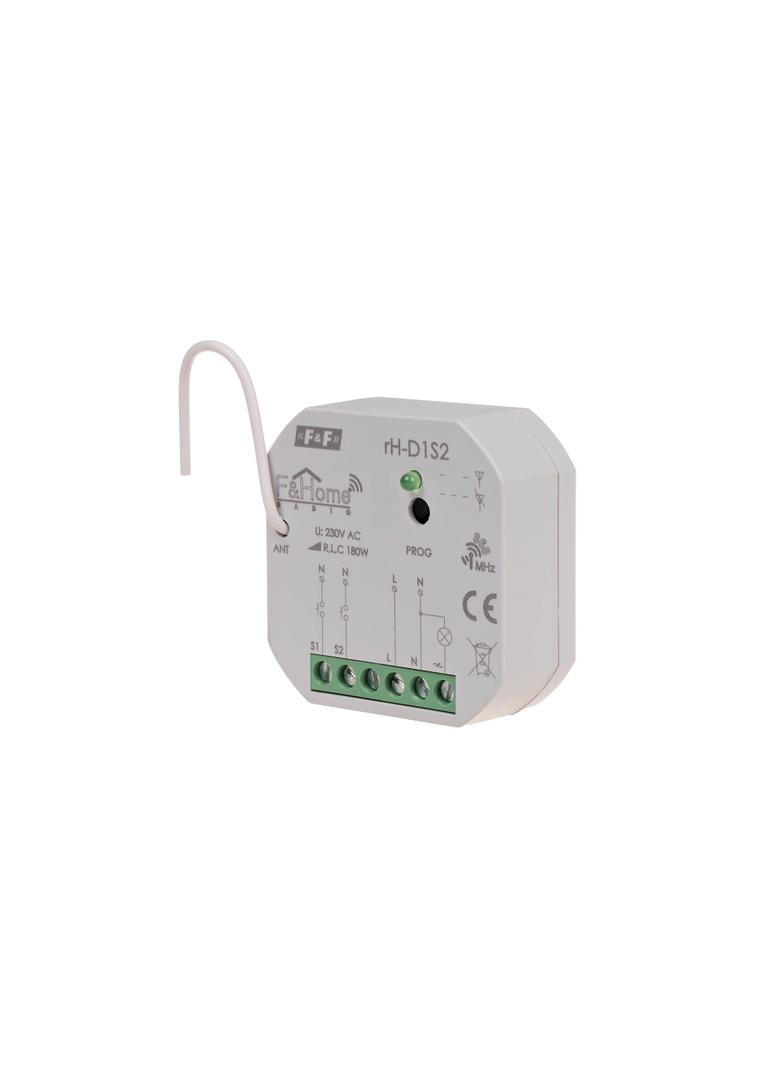

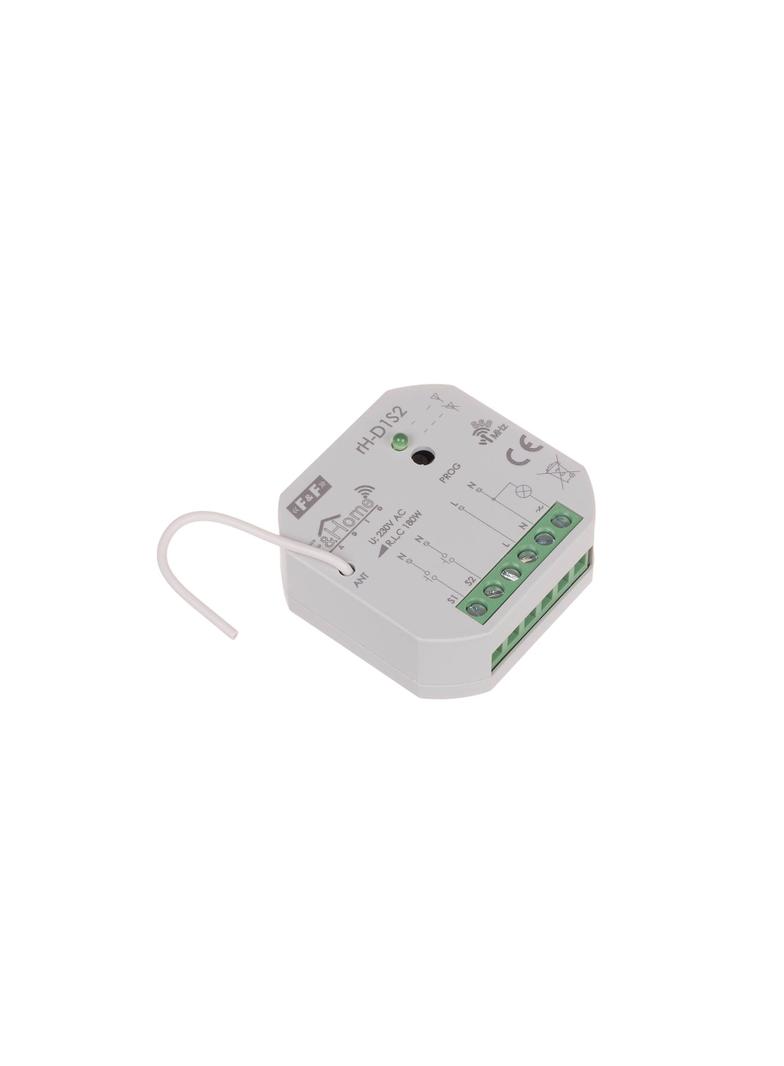

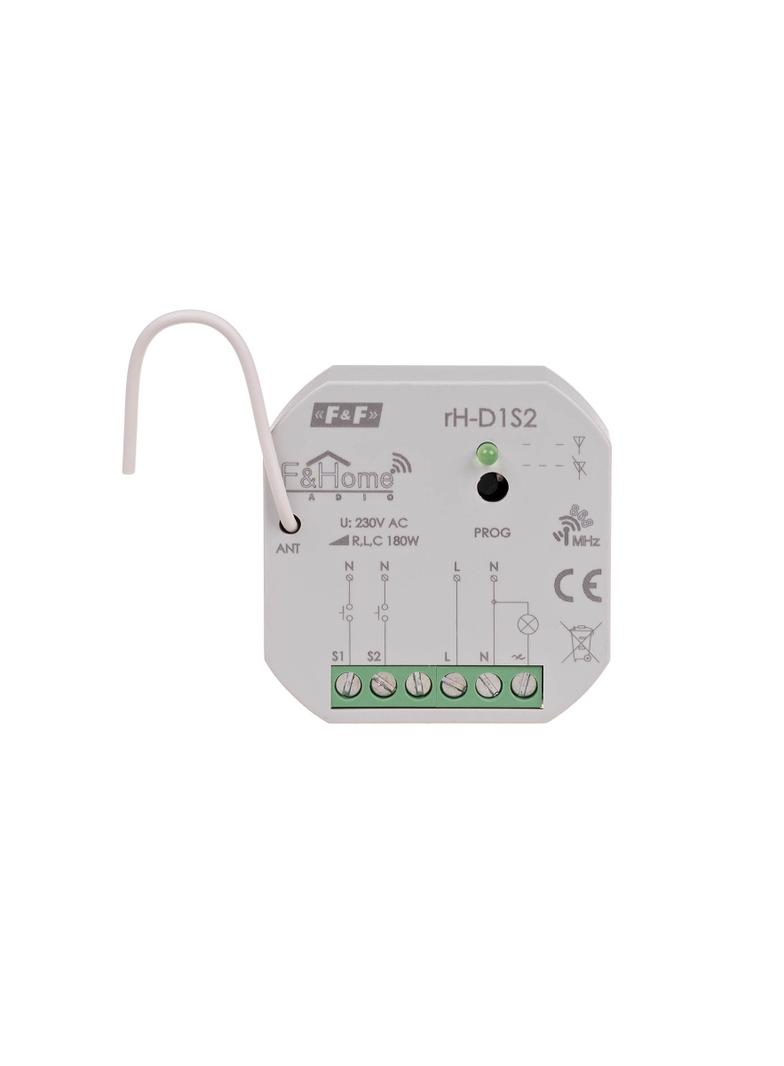

Ściemniacz z nadajnikiem dwukanałowym rH-D1S2 jest połączeniem ściemniacza i dwóch wejść stykowych. Moduł wysyła informacje o zwarciu lub rozwarciu styków do systemu oraz steruje odbiornikiem AC230V. Komunikacja z serwerem odbywa się drogą radiową. Moduł posiada dwa fizyczne wejścia do podłączenia dwóch monostabilnych styków bezpotencjałowych, oraz jedno wejście do podłączenia odbiornika. Obciążenie wejścia mocy może być rezystancyjne (lampy żarowe), indukcyjne (silniki AC i transformatory) i pojemnościowe (lampy jarzeniowe). Regulacja mocy odbywa się na zasadzie modulacji fazy z wyłączeniem w fazie, w zakresie 0-100%. rH-D1S2 szczególnie nadaje się do sterownia oświetleniem, wentylatorem malej mocy, grzałką.
Numer katalogowy:
rH-D1S2-LR
ETIM:
EC001094
Stopień ochrony (IP):
IP20
Głębokość:
0.38
Waga:
0.07
Długość:
0.1
Szerokość:
0.117
Możliwa praca równoległa:
Nie
Zakres napięcia:
85V - 230V
Maksymalny prąd sterowania:
2000mA
Rodzaj obciążenia:
Pojemnościowe
Dostępna moc dodatkowa:
Nie
Liczba wyjść:
2
Ze wskaźnikiem LED:
Tak
Dla sterowania lokalnego/ręcznego:
Tak
Wejście modułów dodatkowych:
Nie
Ze złączem magistrali:
Nie
Sposób montażu:
Montaż podtynkowy
Model:
Człon wykonawczy ściemniacza
Inne systemy magistralne:
Inne
System magistralny Powernet:
Nie
System magistralny LON:
Nie
System magistralny Funkbus (radiowy):
Nie
System magistralny KNX z transmisją radiową:
Nie
System magistralny KNX:
Nie
Kompatybilny z Casambi:
Nie
