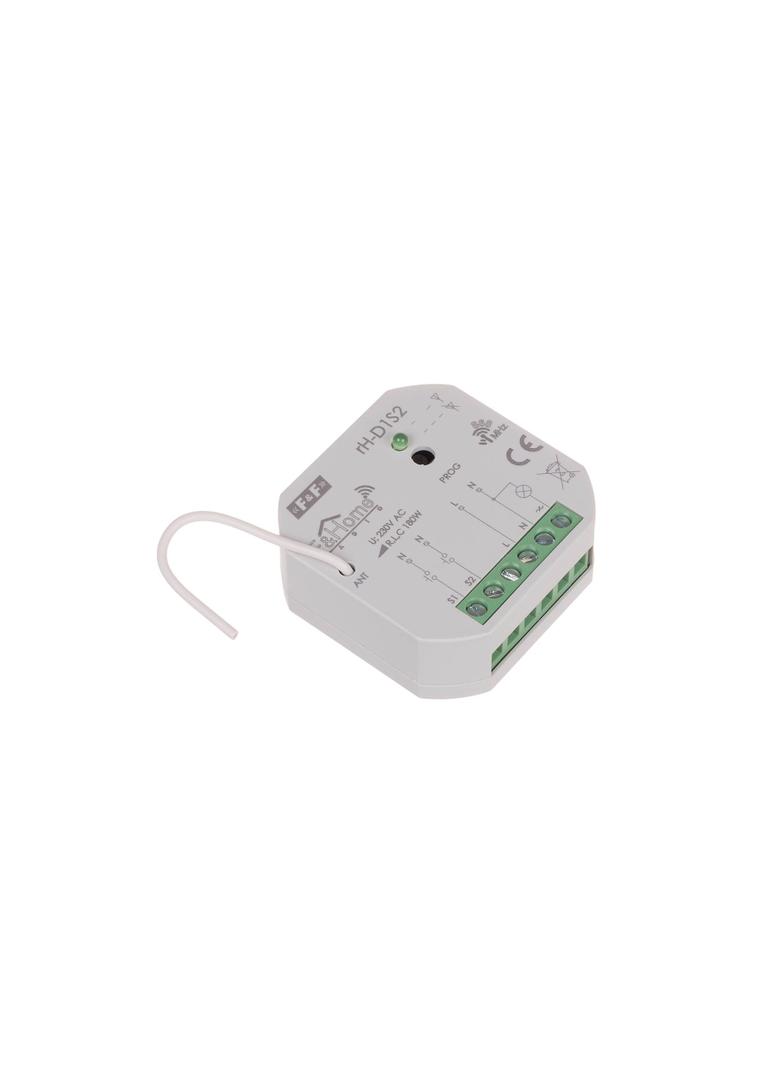

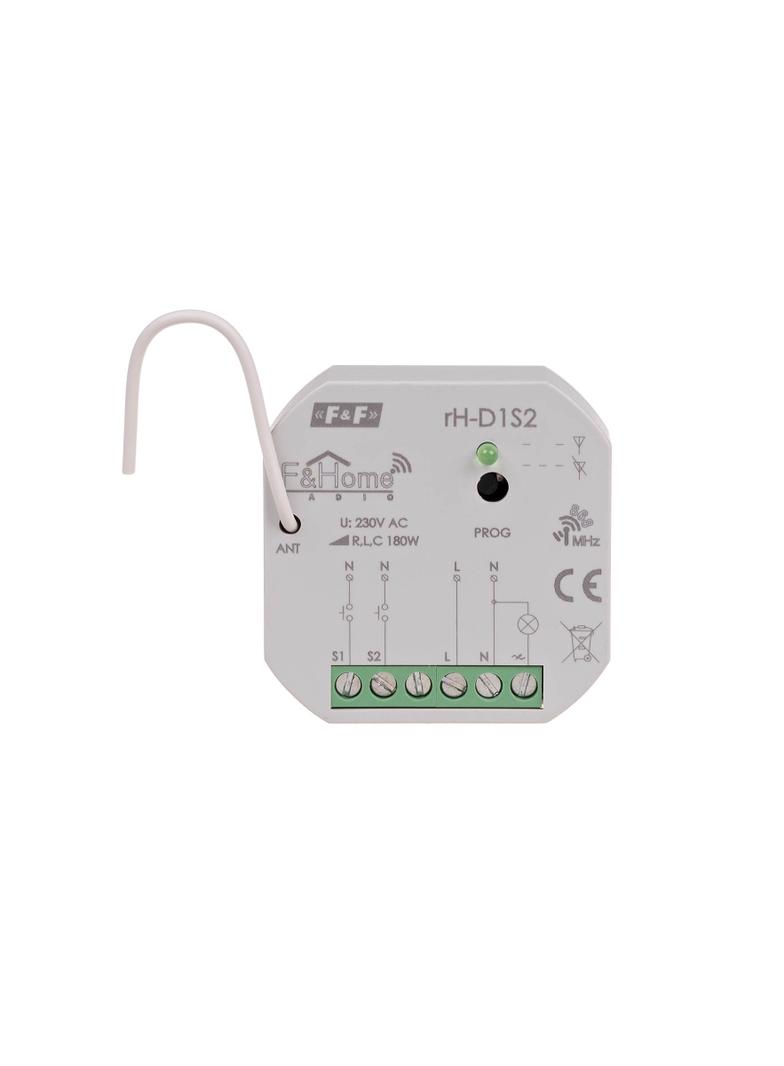

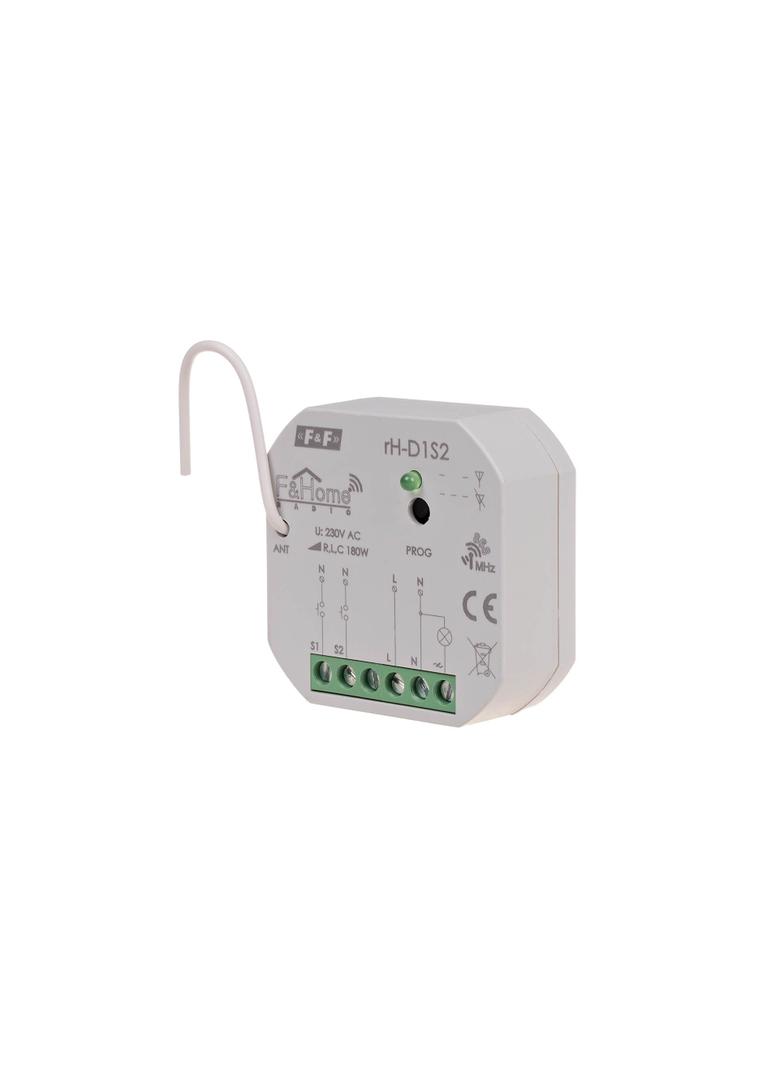

Ściemniacz z nadajnikiem dwukanałowym rH-D1S2 jest połączeniem ściemniacza i dwóch wejść stykowych. Moduł wysyła informacje o zwarciu lub rozwarciu styków do systemu oraz steruje odbiornikiem AC230V. Komunikacja z serwerem odbywa się drogą radiową. Moduł posiada dwa fizyczne wejścia do podłączenia dwóch monostabilnych styków bezpotencjałowych, oraz jedno wejście do podłączenia odbiornika. Obciążenie wejścia mocy może być rezystancyjne (lampy żarowe), indukcyjne (silniki AC i transformatory) i pojemnościowe (lampy jarzeniowe). Regulacja mocy odbywa się na zasadzie modulacji fazy z wyłączeniem w fazie, w zakresie 0-100%. rH-D1S2 szczególnie nadaje się do sterownia oświetleniem, wentylatorem malej mocy, grzałką.
Numer katalogowy:
rH-D1S2
ETIM:
EC001094
Stopień ochrony (IP):
IP20
Waga:
0.07
Możliwa praca równoległa:
Nie
Zakres napięcia:
85V - 250V
Maksymalny prąd sterowania:
1mA
Rodzaj obciążenia:
Uniwersalny
Dostępna moc dodatkowa:
Nie
Liczba wyjść:
1
Ze wskaźnikiem LED:
Tak
Dla sterowania lokalnego/ręcznego:
Tak
Wejście modułów dodatkowych:
Nie
Moduł magistralowy odłączalny:
Nie
Ze złączem magistrali:
Nie
Sposób montażu:
Montaż podtynkowy
Model:
Człon wykonawczy ściemniacza
Komunikacja bezprzewodowa dwukierunkowa:
Tak
Inne systemy magistralne:
Inne
System magistralny Powernet:
Nie
System magistralny LON:
Nie
System magistralny Funkbus (radiowy):
Nie
System magistralny KNX z transmisją radiową:
Nie
System magistralny KNX:
Nie
Kompatybilny z Casambi:
Nie
Deklaracja RoHS
130862.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
130860.pdf
Karta produktu
130859.pdf
Deklaracja RoHS
130862.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
130860.pdf
Karta produktu
145649.pdf
Karta produktu
130859.pdf
Deklaracja RoHS
rH-D1S2-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
rH-D1S2-declaration-pref-origin-status-1.pdf
Karta produktu
Karta-katalogowa.pdf
Karta produktu
rH-D1S2-product-datasheet-1.pdf
Deklaracja RoHS
rH-D1S2-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
