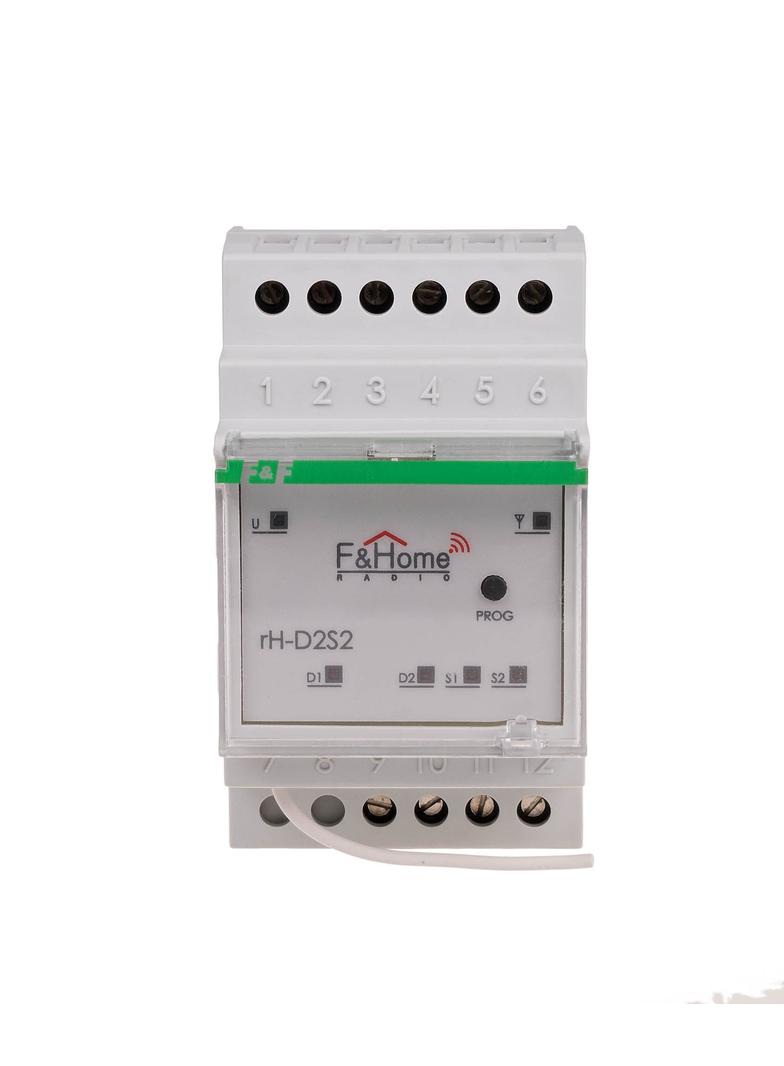

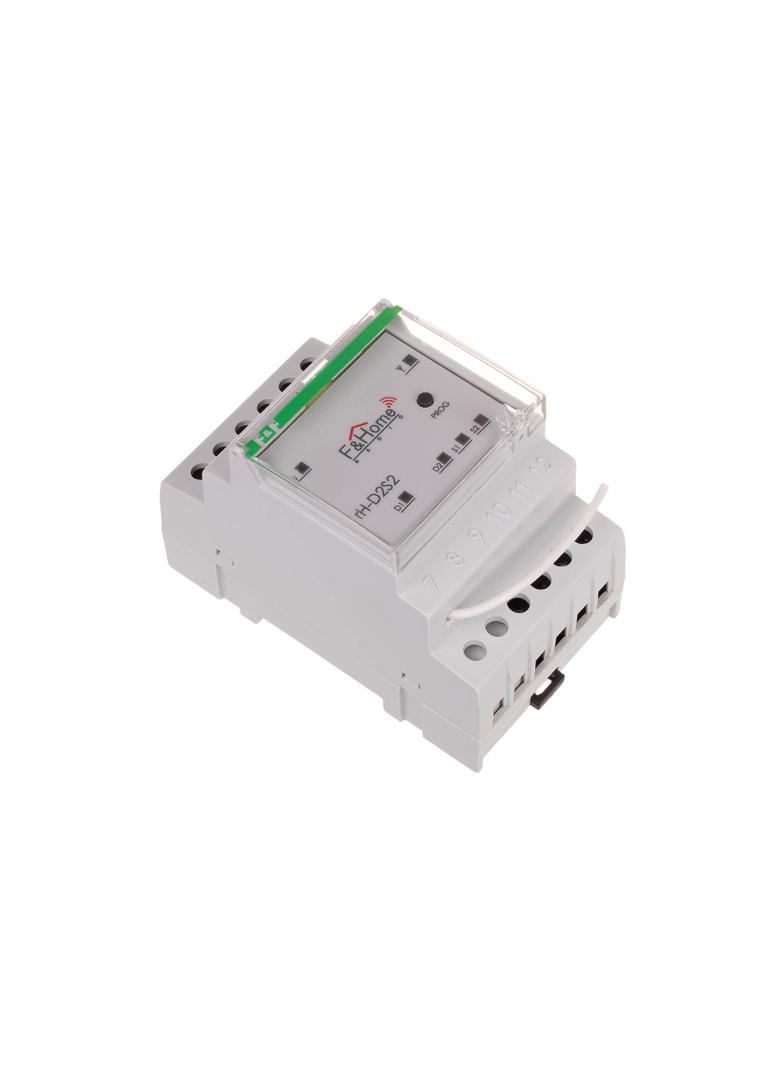

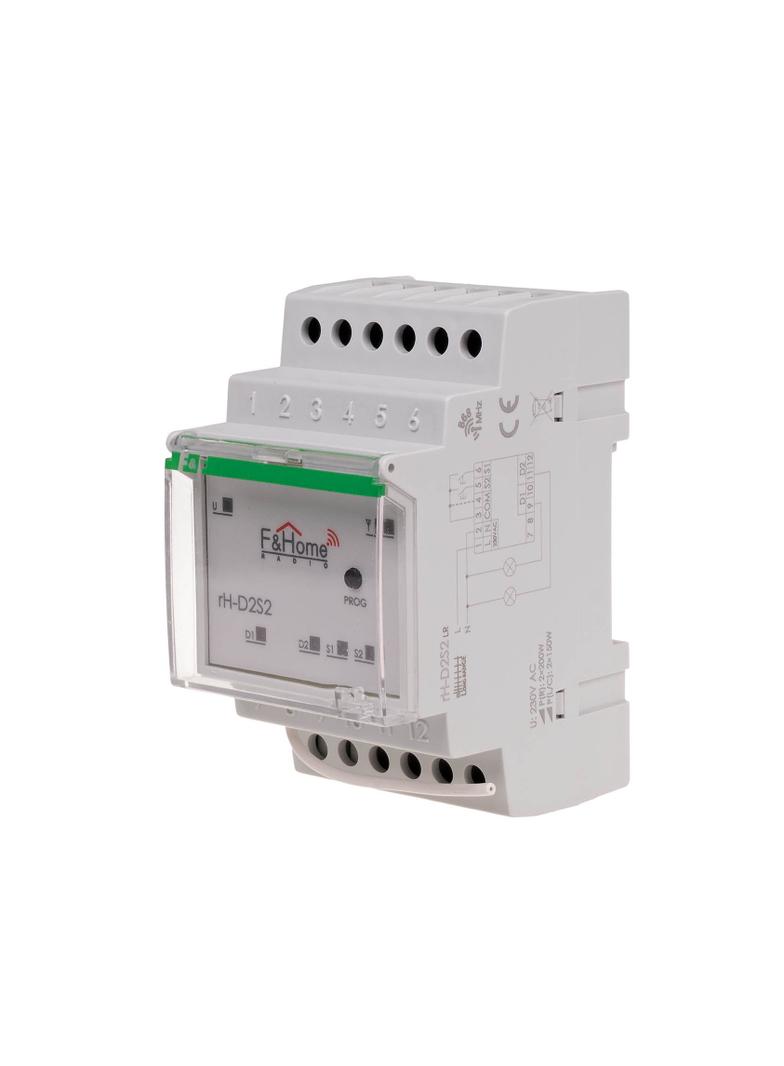

Ściemniacz dwukanałowy z nadajnikiem dwukanałowym D2S2 jest połączeniem dwóch ściemniaczy i dwóch wejść stykowych. Moduł wysyła informacje o zwarciu lub rozwarciu styków do systemu oraz steruje dwoma odbiornikami AC230V o maksymalnej mocy 200W każdy. Komunikacja z serwerem odbywa się drogą radiową. Moduł posiada dwa fizyczne wejścia do podłączenia dwóch monostabilnych styków bezpotencjałowych, oraz dwa wejścia do podłączenia odbiorników. Obciążenie wejścia mocy może być rezystancyjne (lampy żarowe), indukcyjne (silniki AC i transformatory) i pojemnościowe (lampy jarzeniowe). Regulacja mocy odbywa się na zasadzie modulacji fazy z wyłączeniem w fazie, w zakresie 0-100%. Ściemniacz posiada elektroniczne zabezpieczenie nadprądowe na wypadek zwarcia lub podłączenia zbyt dużego obciążenia. Ponadto, wbudowany czujnik temperatury chroni moduł przed skutkami przegrzania.
Numer katalogowy:
rH-D2S2
ETIM:
EC001094
Stopień ochrony (IP):
IP20
Waga:
0.28
Możliwa praca równoległa:
Nie
Zakres napięcia:
85V - 250V
Maksymalny prąd sterowania:
2000mA
Rodzaj obciążenia:
Uniwersalny
Dostępna moc dodatkowa:
Nie
Liczba wyjść:
2
Ze wskaźnikiem LED:
Tak
Dla sterowania lokalnego/ręcznego:
Tak
Wejście modułów dodatkowych:
Nie
Ze złączem magistrali:
Nie
Szerokość wyrażona liczbą modułów:
3
Sposób montażu:
Adapter szyny DIN
Model:
Człon wykonawczy ściemniacza
Inne systemy magistralne:
Inne
System magistralny Powernet:
Nie
System magistralny LON:
Nie
System magistralny Funkbus (radiowy):
Nie
System magistralny KNX z transmisją radiową:
Nie
System magistralny KNX:
Nie
Kompatybilny z Casambi:
Nie
Deklaracja RoHS
131658.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
131656.pdf
Karta produktu
131655.pdf
Deklaracja RoHS
131658.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
131656.pdf
Karta produktu
146334.pdf
Karta produktu
131655.pdf
Karta produktu
Karta-katalogowa.pdf
Karta produktu
rH-D2S2-product-datasheet-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
rH-D2S2-declaration-pref-origin-status-1.pdf
Deklaracja RoHS
rH-D2S2-declaration-RoHS-pl-1.pdf
Karta produktu
rH-D2S2-product-datasheet-1.pdf
Deklaracja RoHS
rH-D2S2-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
rH-D2S2-declaration-pref-origin-status-1.pdf
Karta produktu
Karta-katalogowa.pdf
Inne
rh-d2s2-outline-cad-dxf.dxf
Deklaracja DOC CE (Deklaracja zgodności CE)
rh-d-s-declaration.pdf
Deklaracja RoHS
rH-D2S2-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
