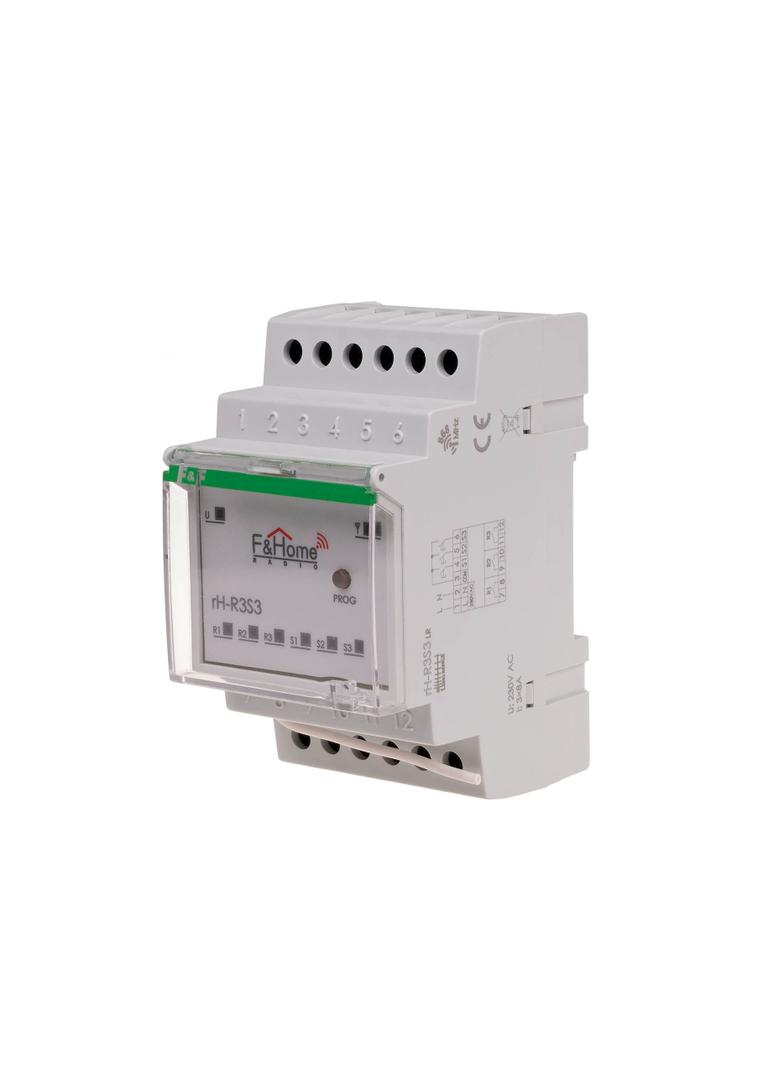

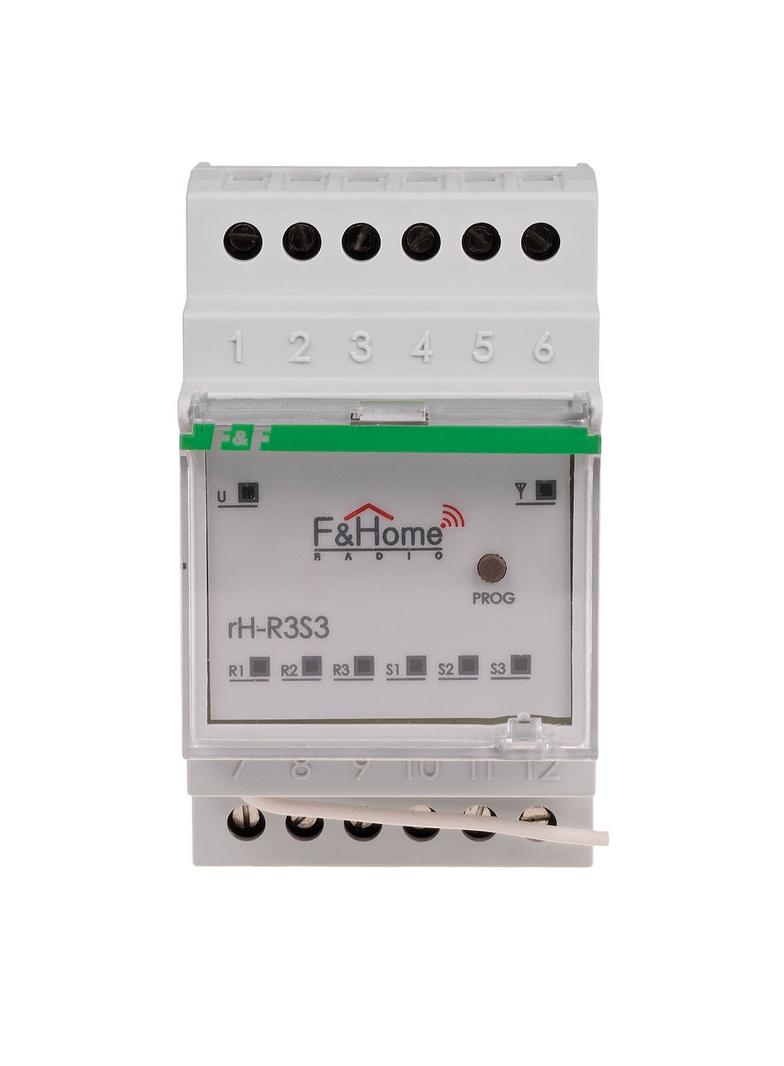

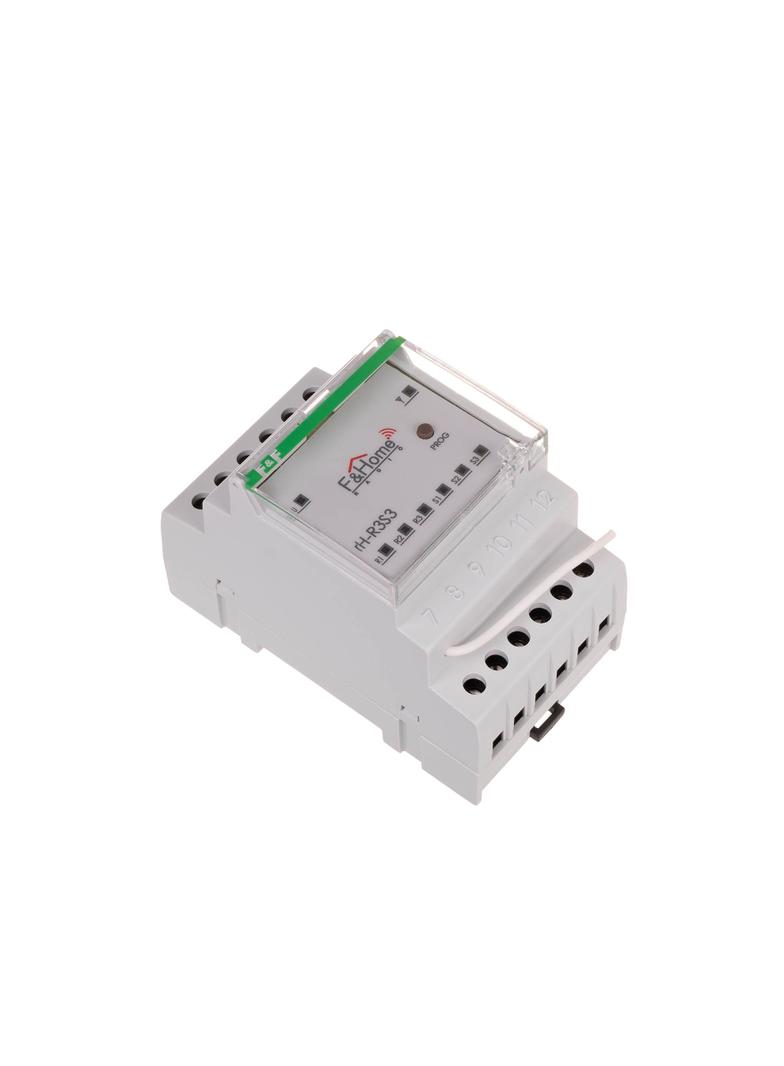

rH-R3S3 jest połączeniem trzech przekaźników i trzech wejść stykowych. Moduł wysyła informacje o zwarciu i rozwarciu styków do systemu oraz steruje przekaźnikami, które mogą załączać dowolne obwody elektryczne. Komunikacja z serwerem odbywa się drogą radiową. Moduł posiada trzy fizyczne wejścia do podłączenia trzech monostabilnych styków bezpotencjałowych, oraz trzy wejścia przekaźników. Obciążenie styków przekaźnika może być rezystancyjne, indukcyjne lub pojemnościowe, zarówno w obwodach prądu stałego jak i zmiennego. Naciśnięcie przycisku na obudowie na krócej niż 1 s, załączy lub wyłączy wszystkie przekaźniki równocześnie. TRYBAUTONOMICZNY: Jeżeli moduł straci połączenie z serwerem, to przechodzi w tryb pracy autonomicznej. Krótkie wciśnięcie przycisku podłączonego do styku 1, 2 lub 3, załącza lub wyłącza odpowiednio pierwszy, drugi, lub trzeci przekaźnik. Warunki zadziałania trybu autonomicznego: • Prawidłowe połączenie styku S1, S2 oraz S3 z przyciskiem. • W ustawieniach instalatora włączona jest opcja „Off -line: tryb autonomiczny”.
Numer katalogowy:
rH-R3S3-LR
Wymagane zewnętrzne napięcie odpytujące:
Nie
ETIM:
EC001584
System magistralny KNX:
Nie
Waga:
0.23
System magistralny KNX z transmisją radiową:
Nie
System magistralny Funkbus (radiowy):
Nie
System magistralny LON:
Nie
System magistralny Powernet:
Nie
Ze złączem magistrali:
Nie
Do sterowania LED:
Nie
Ze wskaźnikiem LED:
Tak
Dla sterowania lokalnego/ręcznego:
Nie
Do obciążeń pojemnościowych:
Nie
Przełączanie funkcji:
Nie
Możliwość podłączania różnych faz:
Nie
Ethernet:
Nie
Możliwość sterowania zdalnego:
Nie
Sposób montażu:
Adapter szyny DIN
Stopień ochrony (IP):
IP20
Liczba wejść:
3
Deklaracja RoHS
129439.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
129435.pdf
Karta produktu
129434.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
129435.pdf
Deklaracja RoHS
129439.pdf
Karta produktu
145699.pdf
Karta produktu
129434.pdf
Deklaracja RoHS
rH-R3S3-LR-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
rH-R3S3-LR-declaration-pref-origin-status-1.pdf
Karta produktu
Karta-katalogowa.pdf
Karta produktu
rH-R3S3-LR-product-datasheet-1.pdf
Deklaracja RoHS
rH-R3S3-LR-declaration-RoHS-pl-1.pdf
