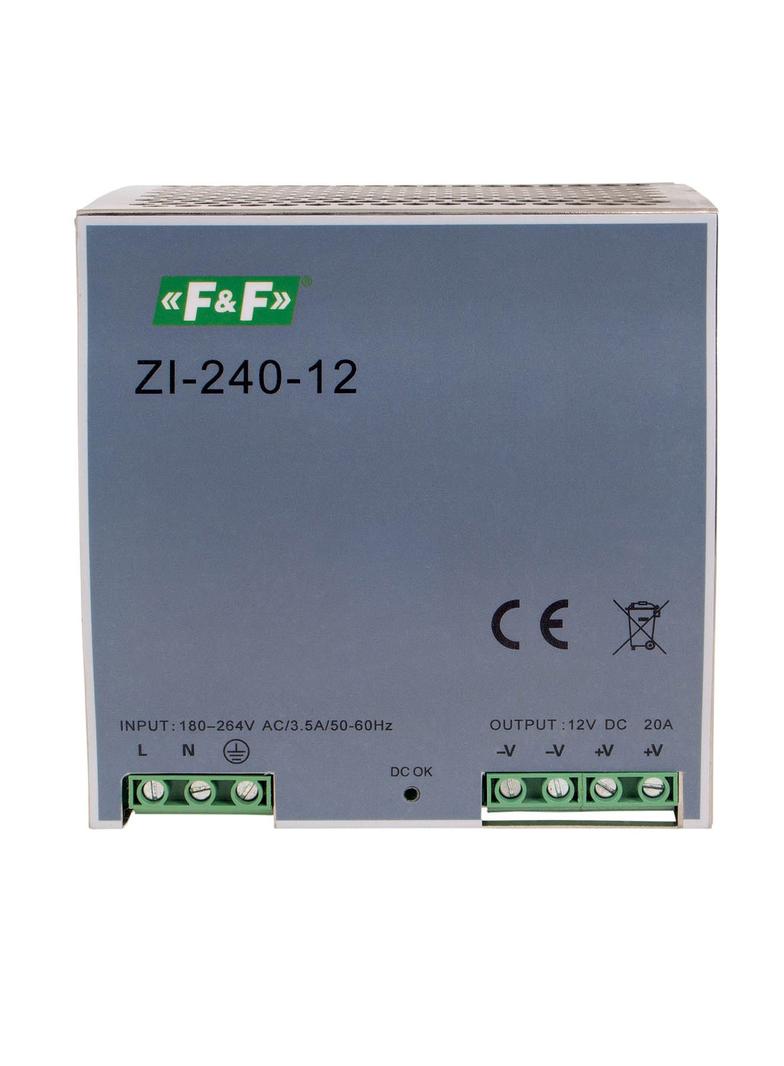

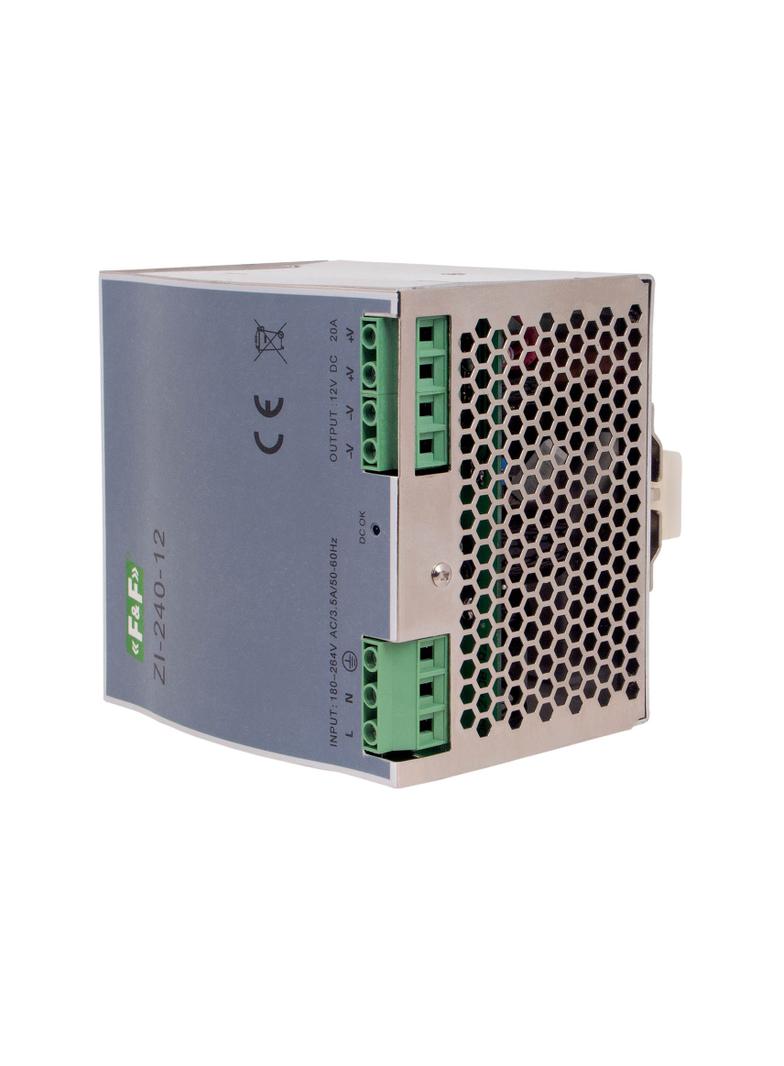

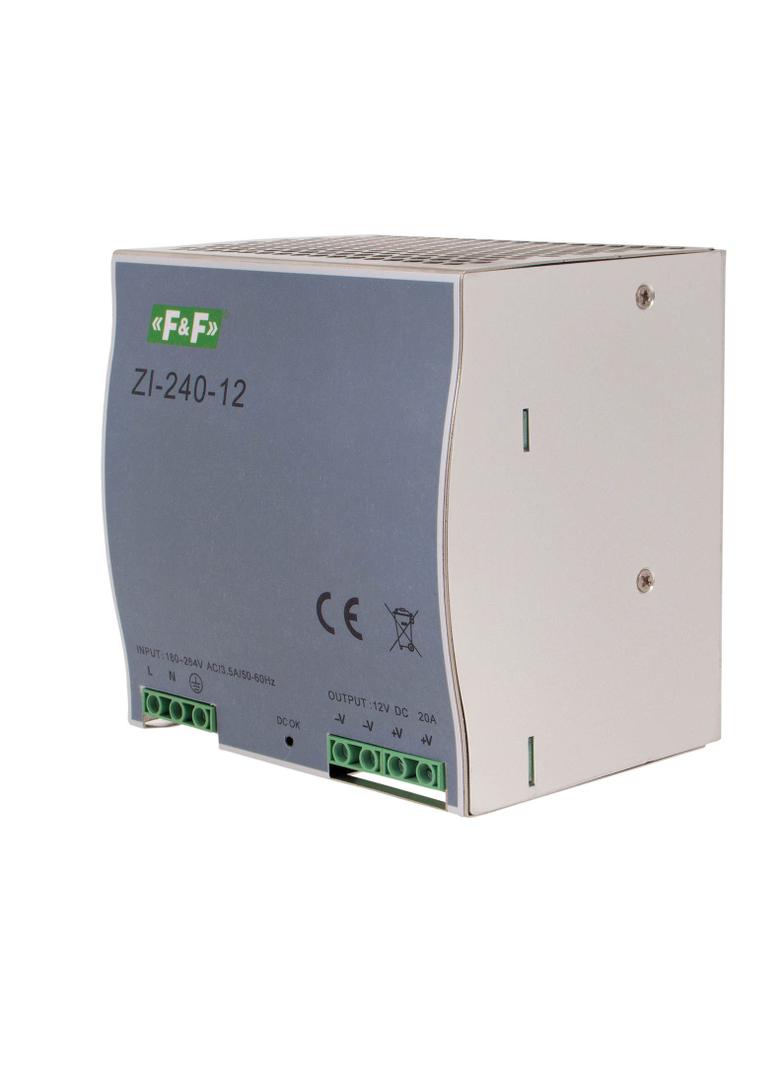

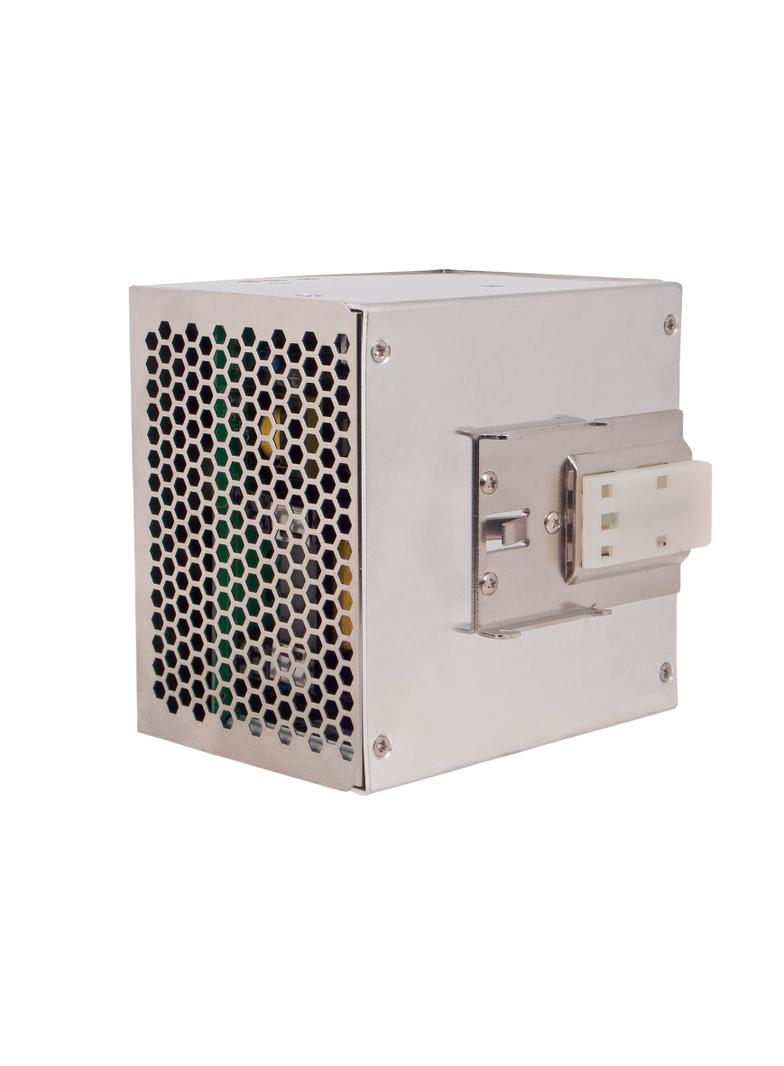

Typ zasilacz impulsowy Napięcie zasilania 180÷264 V AC Częstotliwość 50÷60 Hz Maksymalny prąd obciążenia 20 A Napięcie wyjściowe OUT 12 V DC Moc wyjściowa 240 W Minimalne obciążenie 0% Częstotliwość kluczowania 100 kHz Przeciążenie 150%/3 min Napięcie przebicia WE-WY 3 kV Masa 960 g Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Temperatura pracy -10÷70°C Wymiary 130 mm x 127 mm x 115 mm Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
ZI-240-12V
ETIM:
EC002540
Maksymalny prąd wyjściowy 1:
20A
Waga:
0.96
Szerokość:
0.15
Głębokość:
0.14
Wersja modułowa:
Tak
Długość:
0.16
Możliwość montażu na ścianie:
Nie
Nadaje się do montażu na szynie montażowej:
Tak
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Stabilizowany:
Tak
Moc wyjściowa:
240W
Pobór mocy:
0VA
Stabilizowane napięcie wyjściowe:
Tak
Znamionowe napięcie zasilające dla AC 50 Hz:
180V - 264V
Odporność na zwarcie:
Nie
Zakres nastawy napięcia wyjściowego:
Nie
Rodzaj napięcia zasilającego:
AC/DC
Szerokość wyrażona liczbą modułów:
4
Stopień ochrony (IP):
IP20
Do układów bezpieczeństwa:
Nie
Głębokość:
115mm
Wysokość:
130mm
Szerokość:
67mm
Możliwość montażu bezpośredniego:
Nie
Wysokość wbudowania:
130mm
Szerokość wbudowania:
67mm
Wartość znamionowa prądu wyjściowego 3:
0A
Wartość znamionowa prądu wyjściowego 2:
0A
Wartość znamionowa napięcia wyjściowego 3:
0V
Wartość znamionowa napięcia wyjściowego 2:
0V
Maksymalny prąd wyjściowy 3:
0A
Maksymalny prąd wyjściowy 2:
0A
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
132977.pdf
Deklaracja RoHS
132979.pdf
Deklaracja DOC CE (Deklaracja zgodności CE)
141545.pdf
Deklaracja RoHS
132979.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
132977.pdf
Karta produktu
146238.pdf
Deklaracja DOC CE (Deklaracja zgodności CE)
ZI-240-12V-declaration-CE-en-1.pdf
Deklaracja RoHS
ZI-240-12V-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
ZI-240-12V-declaration-pref-origin-status-1.pdf
Karta produktu
Karta-katalogowa.pdf
Deklaracja DOC CE (Deklaracja zgodności CE)
ZI-240-12V-declaration-CE-en-1.pdf
Deklaracja RoHS
ZI-240-12V-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
