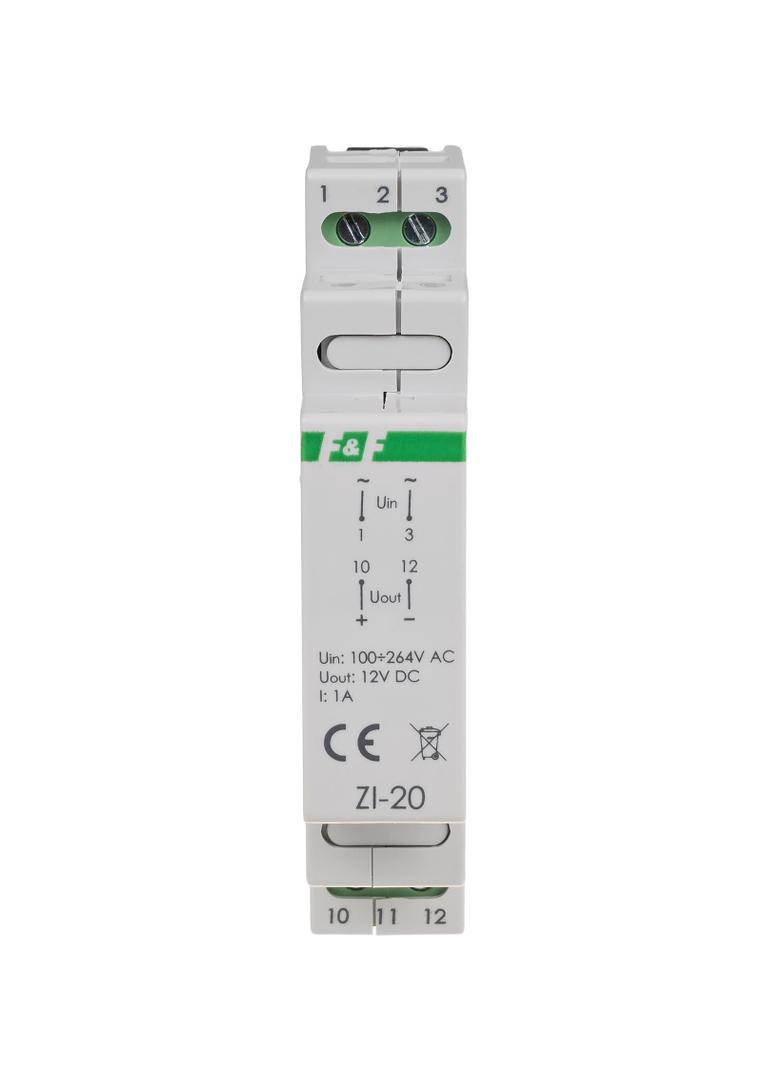

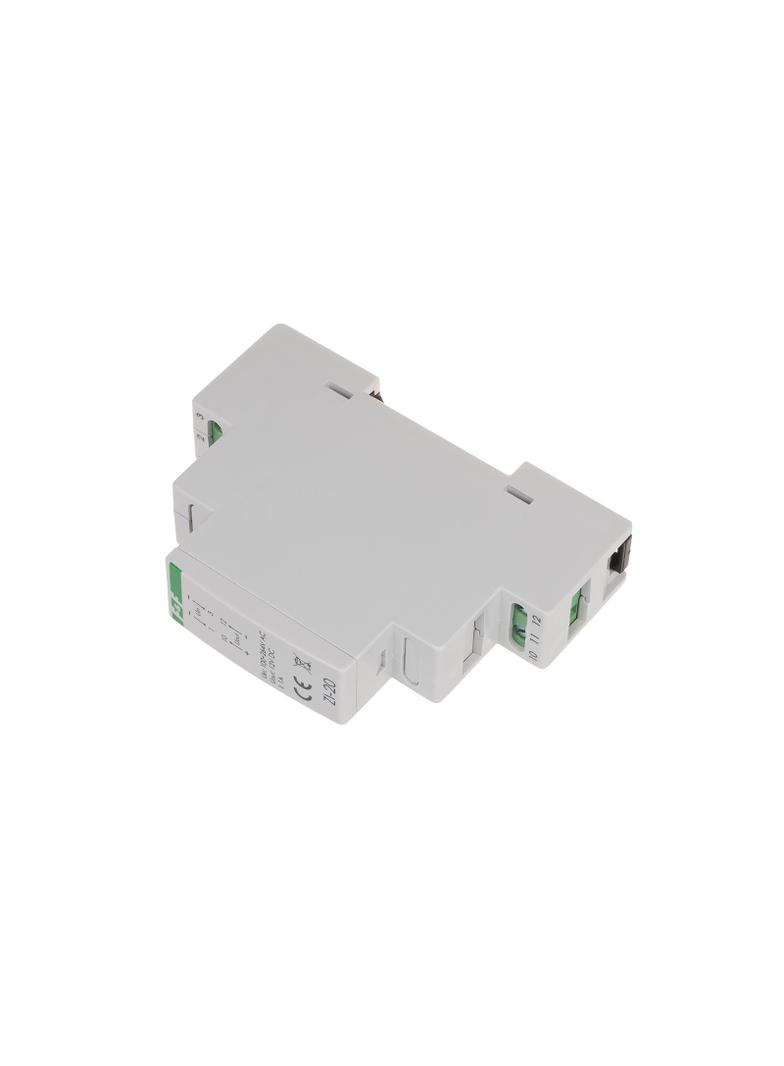

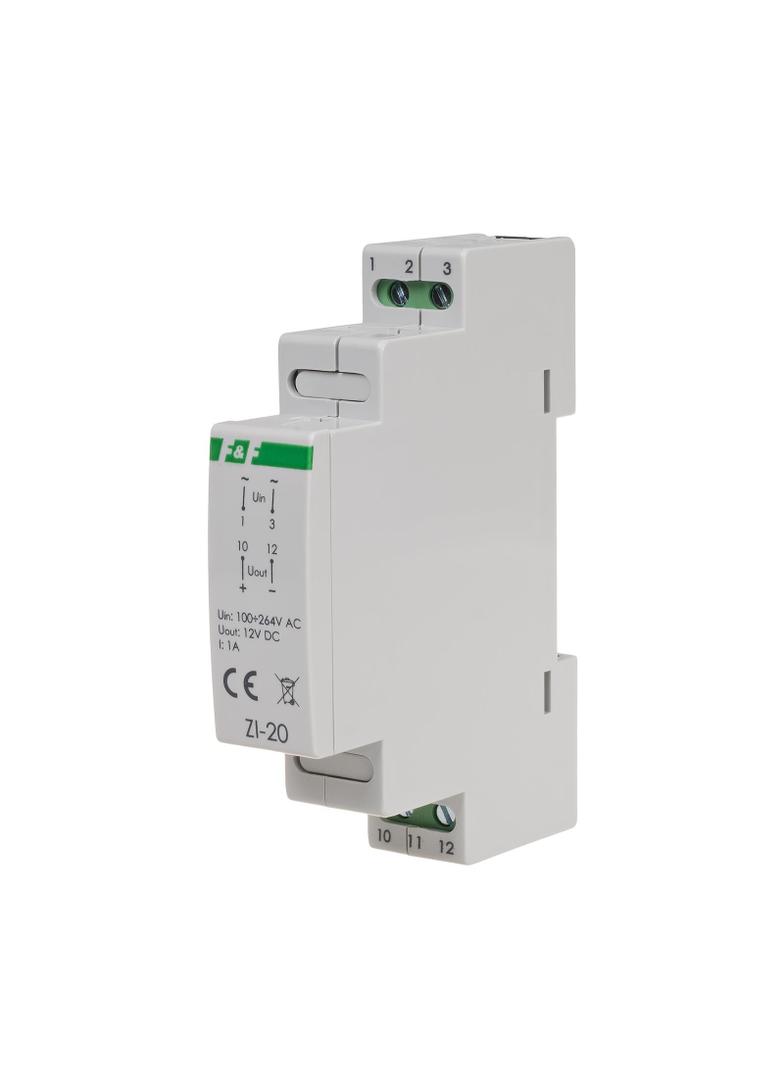

Typ zasilacz impulsowy Napięcie zasilania 100÷264 V AC Maksymalny prąd obciążenia 1 A Napięcie wyjściowe OUT 12 V DC Moc wyjściowa 12 W Ograniczenie prądowe 110% napięcia wyjściowego Minimalne obciążenie 0% Częstotliwość kluczowania 70 KHz Masa 80 g Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Temperatura pracy -10÷40°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
ETIM:
EC002540
Numer katalogowy:
ZI-20
Maksymalny prąd wyjściowy 1:
1A
Wersja modułowa:
Tak
Szerokość:
0.019 m
Długość:
0.095 m
Głębokość:
0.07 m
Waga:
0.06 kg
Możliwość montażu na ścianie:
Nie
Nadaje się do montażu na szynie montażowej:
Tak
Rodzaj połączenia elektrycznego:
Zacisk śrubowy/sprężynowy
Stabilizowany:
Tak
Moc wyjściowa:
12W
Pobór mocy:
12VA
Stabilizowane napięcie wyjściowe:
Tak
Znamionowe napięcie zasilające dla AC 60 Hz:
100V - 264V
Znamionowe napięcie zasilające dla AC 50 Hz:
100V - 264V
Odporność na zwarcie:
Tak
Zakres nastawy napięcia wyjściowego:
Nie
Napięcie wyjściowe 1:
12V - 12V
Rodzaj napięcia zasilającego:
AC
Szerokość wyrażona liczbą modułów:
1
Stopień ochrony (IP):
IP20
Do układów bezpieczeństwa:
Nie
Głębokość:
90mm
Wysokość:
65mm
Szerokość:
18mm
Możliwość montażu bezpośredniego:
Tak
Wysokość wbudowania:
90mm
Szerokość wbudowania:
18mm
Inne
zi-20-outline-cad-dxf.dxf
Deklaracja DOC CE (Deklaracja zgodności CE)
zi-ce-declaration.pdf
Deklaracja RoHS
ZI-20-declaration-RoHS-pl-1.pdf
