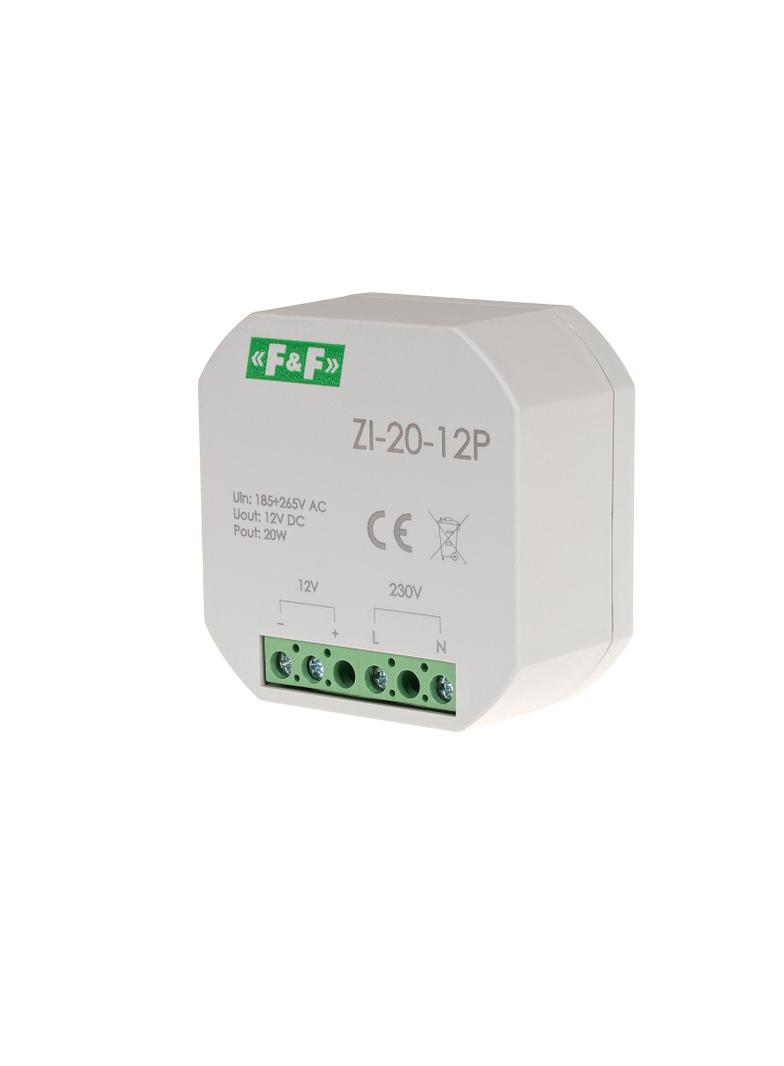

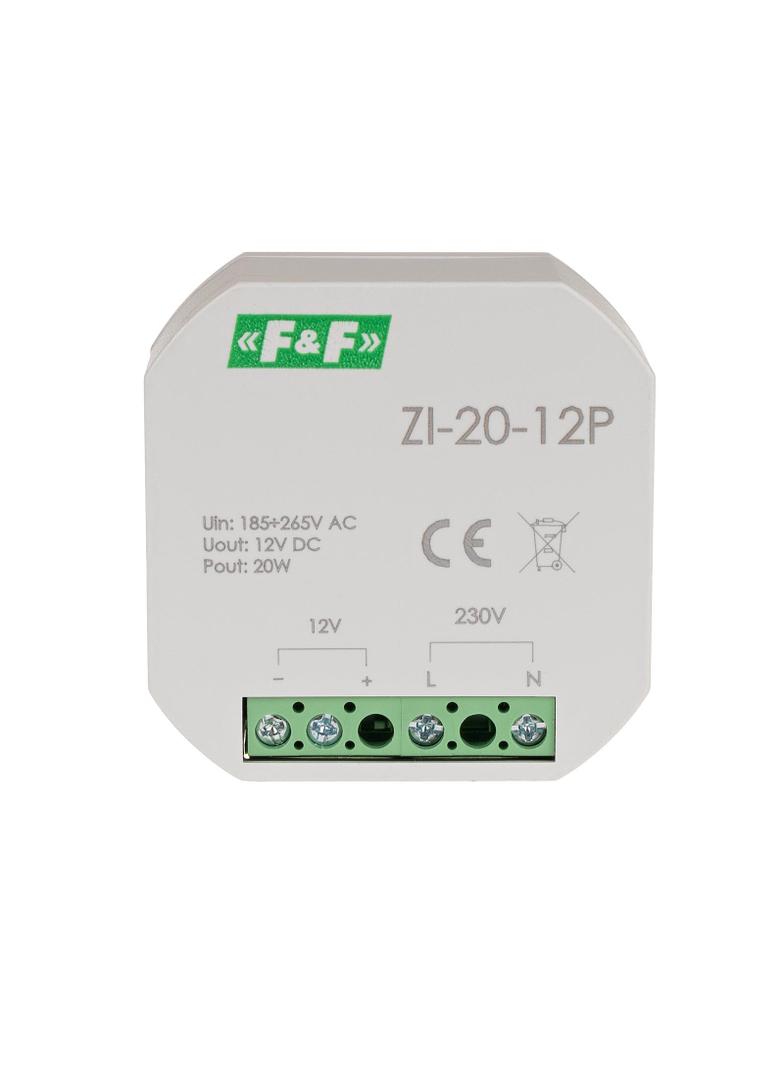

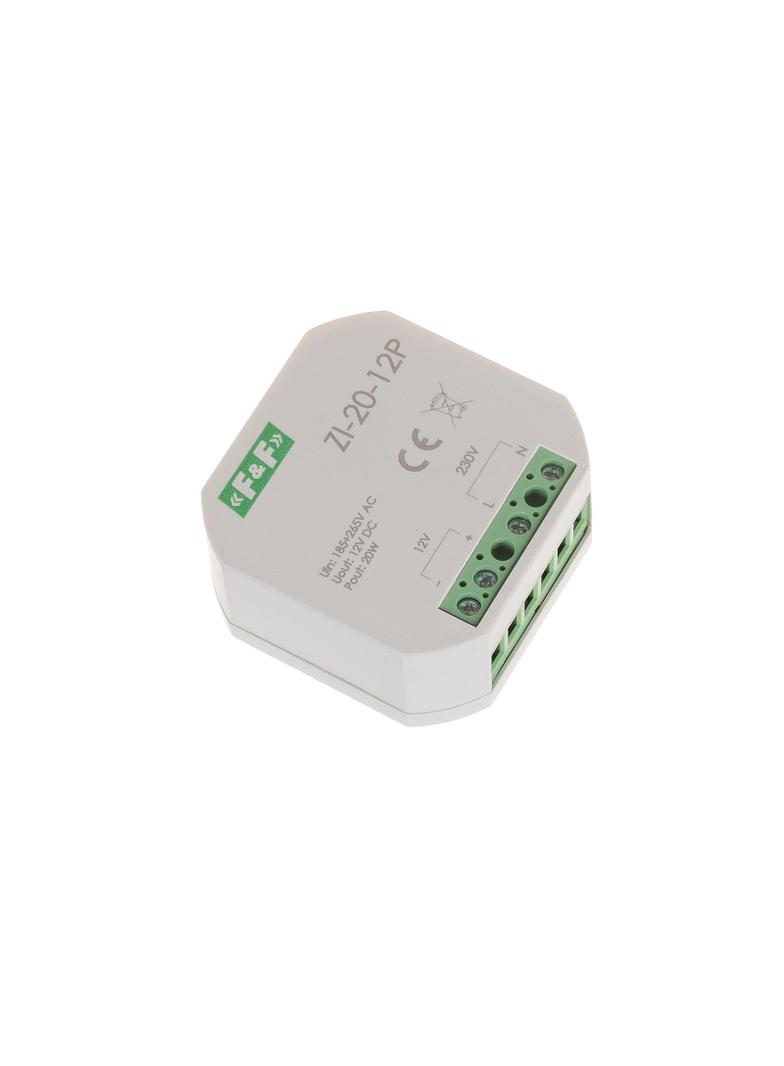

Typ zasilacz impulsowy Napięcie zasilania 180÷264 V AC Maksymalny prąd obciążenia 1,6 A Napięcie wyjściowe OUT 12 V DC Moc wyjściowa 20 W Sprawność 82% Prąd rozruchowy 40 A (230 V AC) Stabilizacja napięcia wyjściowego – przy zmianie napięcia wyjściowego ±2% Stabilizacja napięcia wyjściowego – przy zmianie prądu wyjściowego ±3% Przeciążenie 140÷160% Iwyj. Próg zabezpieczenia termicznego 135÷150°C Prąd upływu 1 mA (230 V AC) Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Temperatura pracy -20÷35°C Wymiary Ø54 (48×43 mm), wysokość: 25 mm Montaż w puszce podtynkowej Ø60 Stopień ochrony IP20
Numer katalogowy:
ZI-20-12P
ETIM:
EC002540
Maksymalny prąd wyjściowy 1:
1.7A
Długość:
0.095
Szerokość:
0.07
Głębokość:
0.034
Wersja modułowa:
Nie
Możliwość montażu na ścianie:
Nie
Nadaje się do montażu na szynie montażowej:
Nie
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Stabilizowany:
Tak
Moc wyjściowa:
10W
Stabilizowane napięcie wyjściowe:
Tak
Znamionowe napięcie zasilające dla AC 50 Hz:
180V - 264V
Odporność na zwarcie:
Nie
Zakres nastawy napięcia wyjściowego:
Nie
Napięcie wyjściowe 1:
12V - 12V
Rodzaj napięcia zasilającego:
AC
Stopień ochrony (IP):
IP20
Do układów bezpieczeństwa:
Nie
Głębokość:
43mm
Wysokość:
25mm
Szerokość:
48mm
Możliwość montażu bezpośredniego:
Tak
