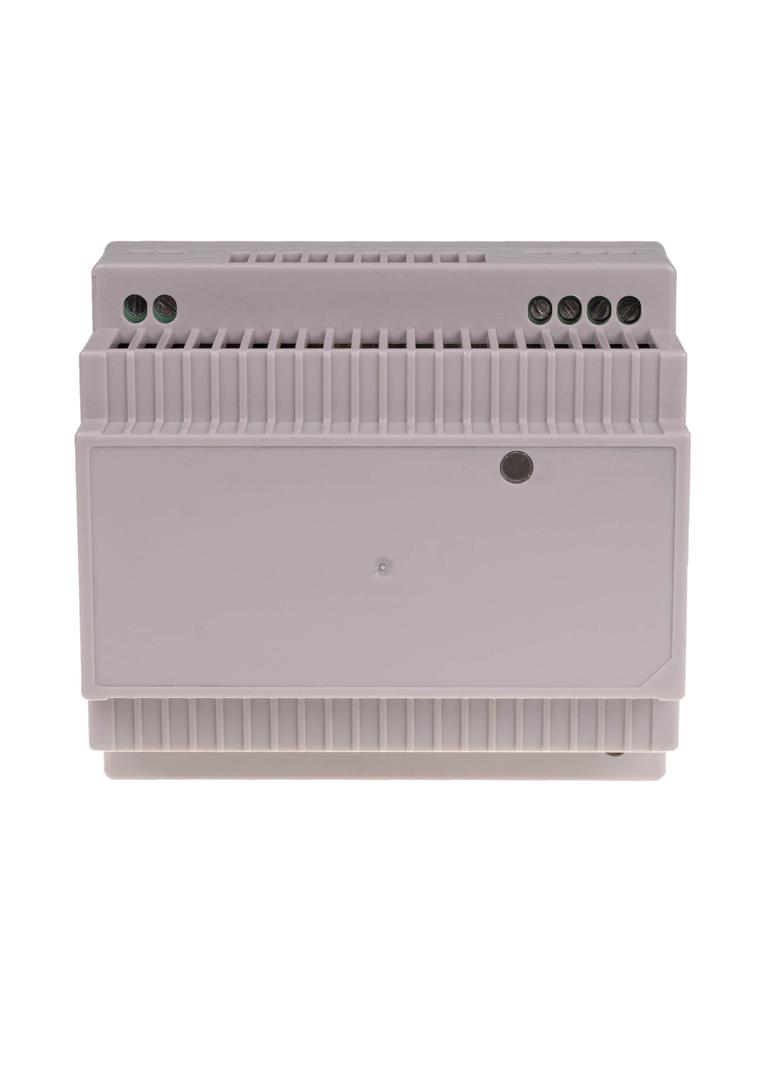

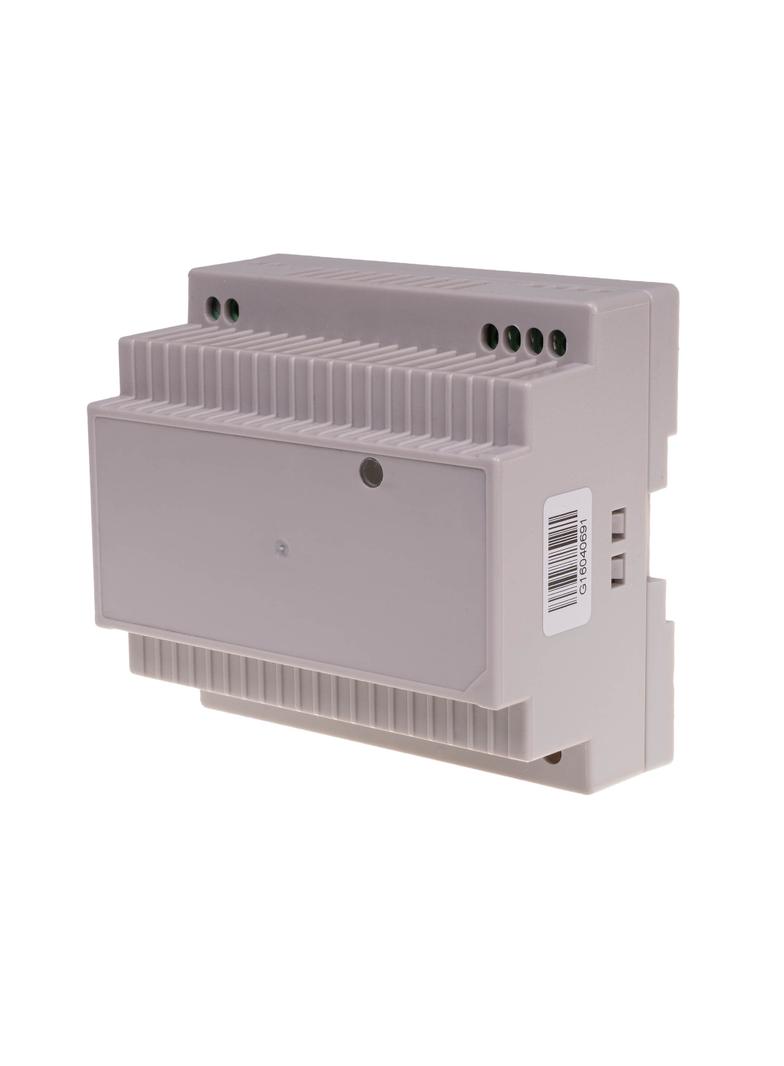

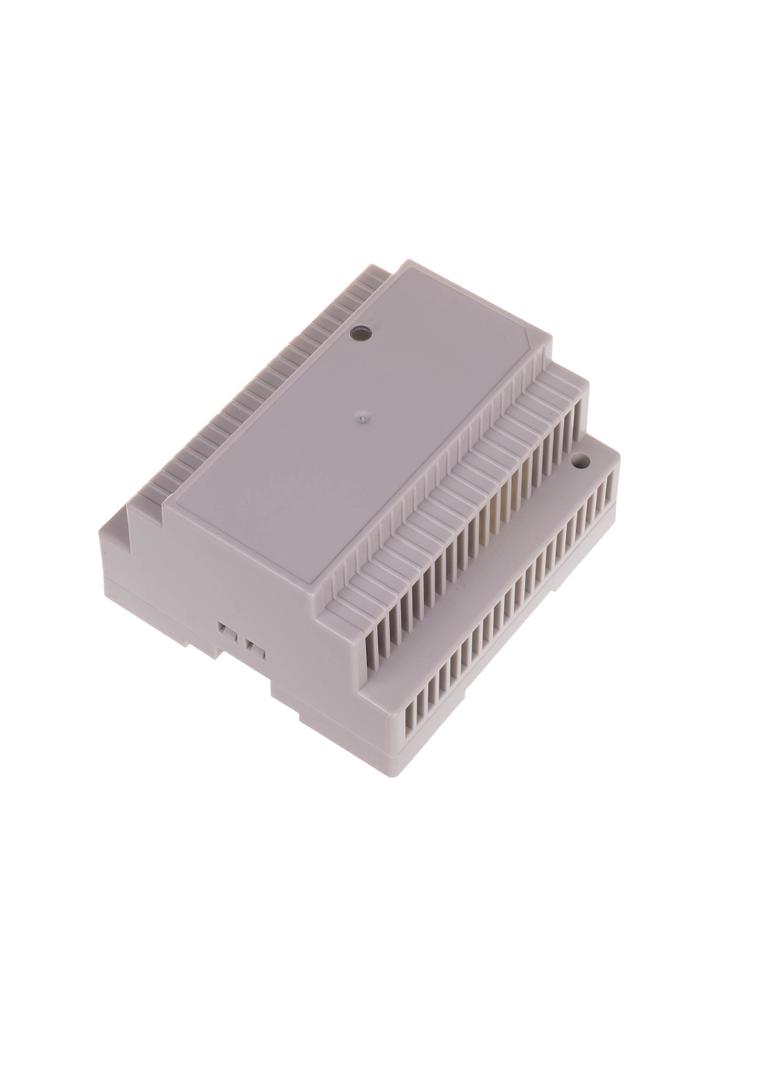

Typ zasilacz impulsowy Napięcie zasilania 180÷264 V AC Maksymalny prąd obciążenia 8,3 A Napięcie wyjściowe OUT 12 V DC Moc wyjściowa 100 W Sprawność 88% Prąd rozruchowy 40 A (230 V AC) Stabilizacja napięcia wyjściowego – przy zmianie napięcia wyjściowego ±1% Stabilizacja napięcia wyjściowego – przy zmianie prądu wyjściowego ±1% Zakres regulacji napięcia 10,8÷13,8 V Tętnienie i szumy 240 mVp-p Przeciążenie 110÷160% Iwyj Próg zabezpieczenia nadnapięciowego 18÷23 V Próg zabezpieczenia termicznego 135÷165°C Masa 310 g Prąd upływu 1 mA (230 V AC) Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Wymiary 6 modułów (100 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
ZI-100-12V
ETIM:
EC002540
Maksymalny prąd wyjściowy 1:
8.3A
Waga:
0.33
Szerokość:
0.107
Głębokość:
0.07
Wersja modułowa:
Tak
Długość:
0.11
Możliwość montażu na ścianie:
Nie
Nadaje się do montażu na szynie montażowej:
Tak
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Stabilizowany:
Tak
Moc wyjściowa:
100W
Stabilizowane napięcie wyjściowe:
Tak
Znamionowe napięcie zasilające dla AC 50 Hz:
180V - 264V
Odporność na zwarcie:
Nie
Zakres nastawy napięcia wyjściowego:
Nie
Napięcie wyjściowe 1:
12V - 12V
Rodzaj napięcia zasilającego:
AC
Szerokość wyrażona liczbą modułów:
6
Stopień ochrony (IP):
IP20
Do układów bezpieczeństwa:
Nie
Szerokość:
105mm
Możliwość montażu bezpośredniego:
Nie
Wysokość wbudowania:
90mm
Szerokość wbudowania:
65mm
