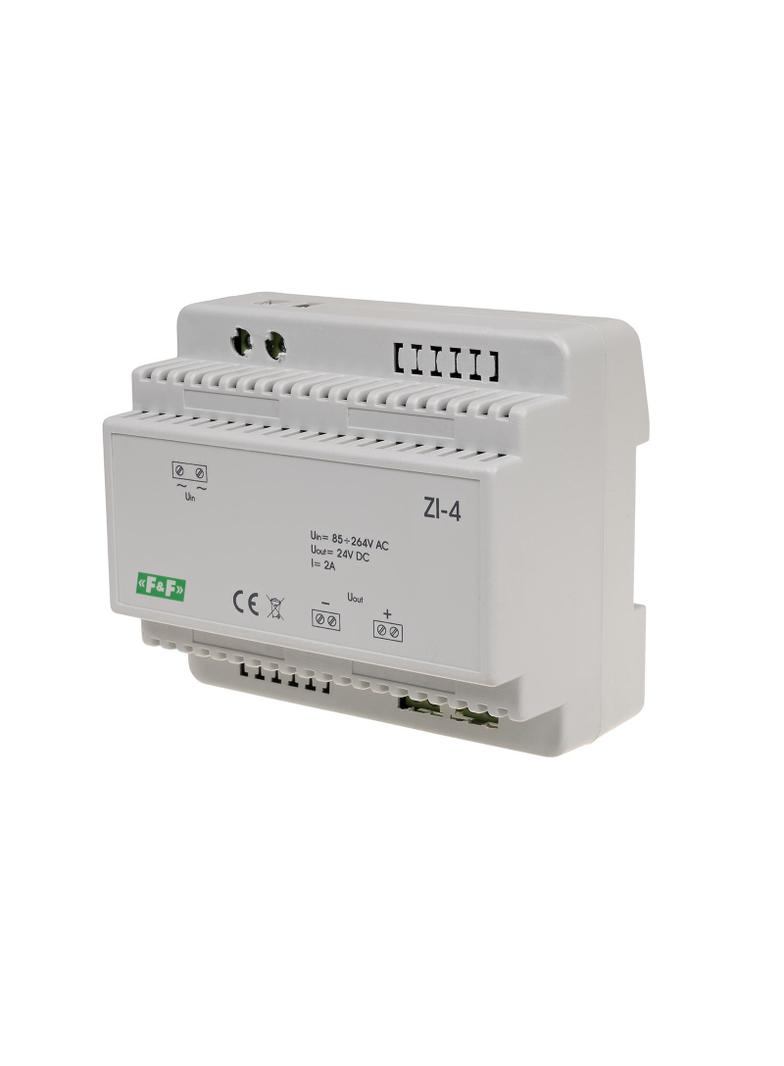

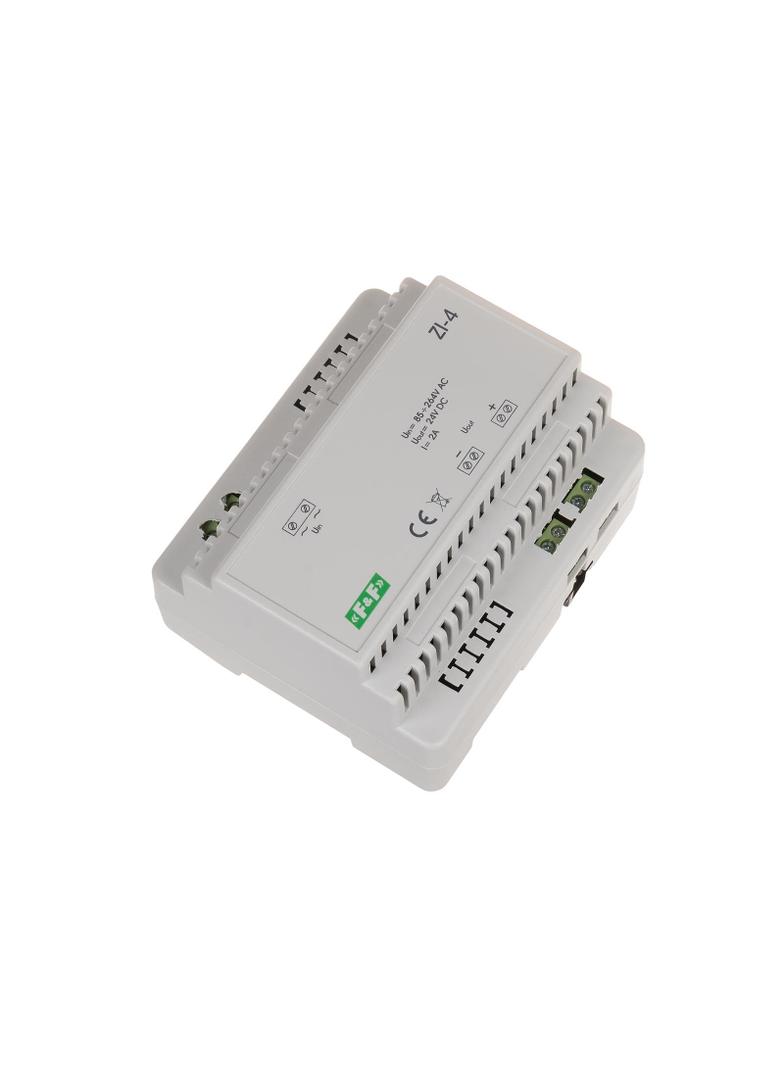

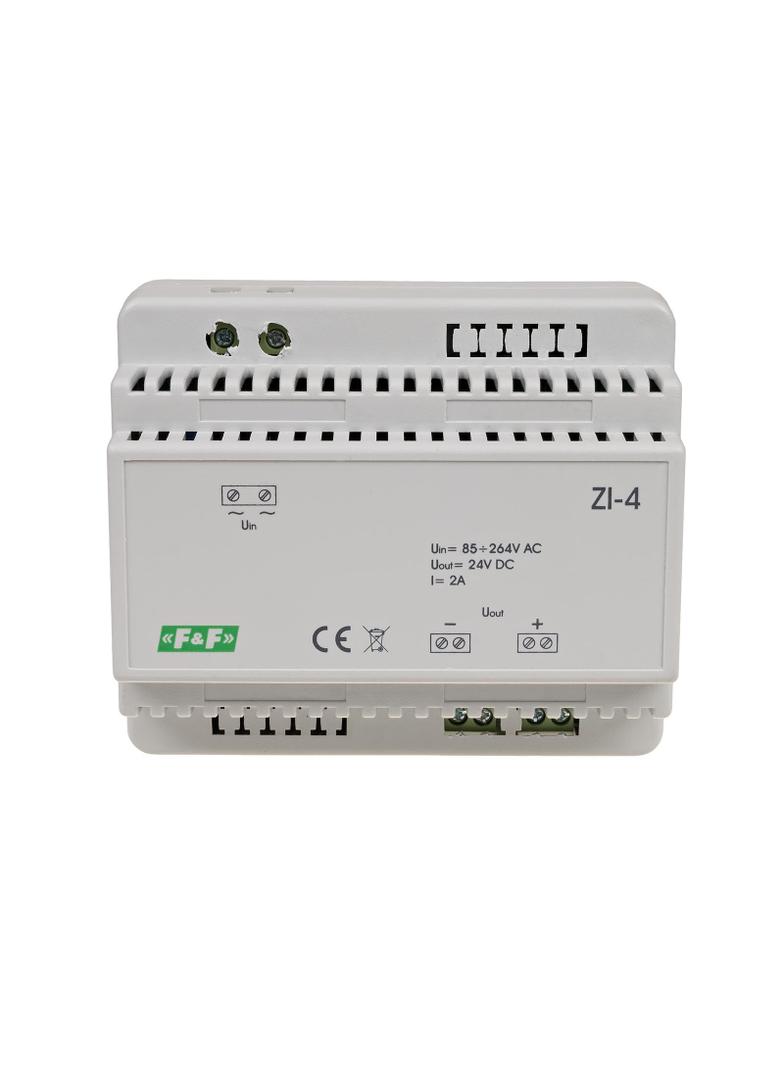

Typ zasilacz impulsowy Napięcie zasilania 85÷264 V AC Maksymalny prąd obciążenia 2 A Napięcie wyjściowe OUT 24 V DC Moc wyjściowa 50 W Ograniczenie prądowe 110% napięcia wyjściowego Minimalne obciążenie 0% Częstotliwość kluczowania 70 KHz Masa 190 g Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Temperatura pracy -10÷40°C Wymiary 6 modułów (105 mm) Montaż na szynie 35 mm Stopień ochrony IP20
ETIM:
EC002540
Numer katalogowy:
ZI-4
Maksymalny prąd wyjściowy 1:
2A
Wersja modułowa:
Tak
Szerokość:
0.105 m
Długość:
0.12 m
Głębokość:
0.07 m
Waga:
0.272 kg
Możliwość montażu na ścianie:
Nie
Nadaje się do montażu na szynie montażowej:
Tak
Rodzaj połączenia elektrycznego:
Zacisk śrubowy/sprężynowy
Stabilizowany:
Tak
Moc wyjściowa:
50W
Pobór mocy:
60VA
Stabilizowane napięcie wyjściowe:
Tak
Znamionowe napięcie zasilające dla AC 60 Hz:
85V - 264V
Znamionowe napięcie zasilające dla AC 50 Hz:
85V - 264V
Odporność na zwarcie:
Nie
Zakres nastawy napięcia wyjściowego:
Nie
Napięcie wyjściowe 1:
24V - 24V
Rodzaj napięcia zasilającego:
DC
Szerokość wyrażona liczbą modułów:
6
Stopień ochrony (IP):
IP20
Do układów bezpieczeństwa:
Nie
Głębokość:
65mm
Wysokość:
89mm
Szerokość:
105mm
Możliwość montażu bezpośredniego:
Nie
Wysokość wbudowania:
65mm
Karta produktu
Karta katalogowa.pdf
Inne
zi-4-outline-cad-dxf.dxf
Deklaracja DOC CE (Deklaracja zgodności CE)
zi-ce-declaration.pdf
Deklaracja RoHS
ZI-4-declaration-RoHS-pl-1.pdf
