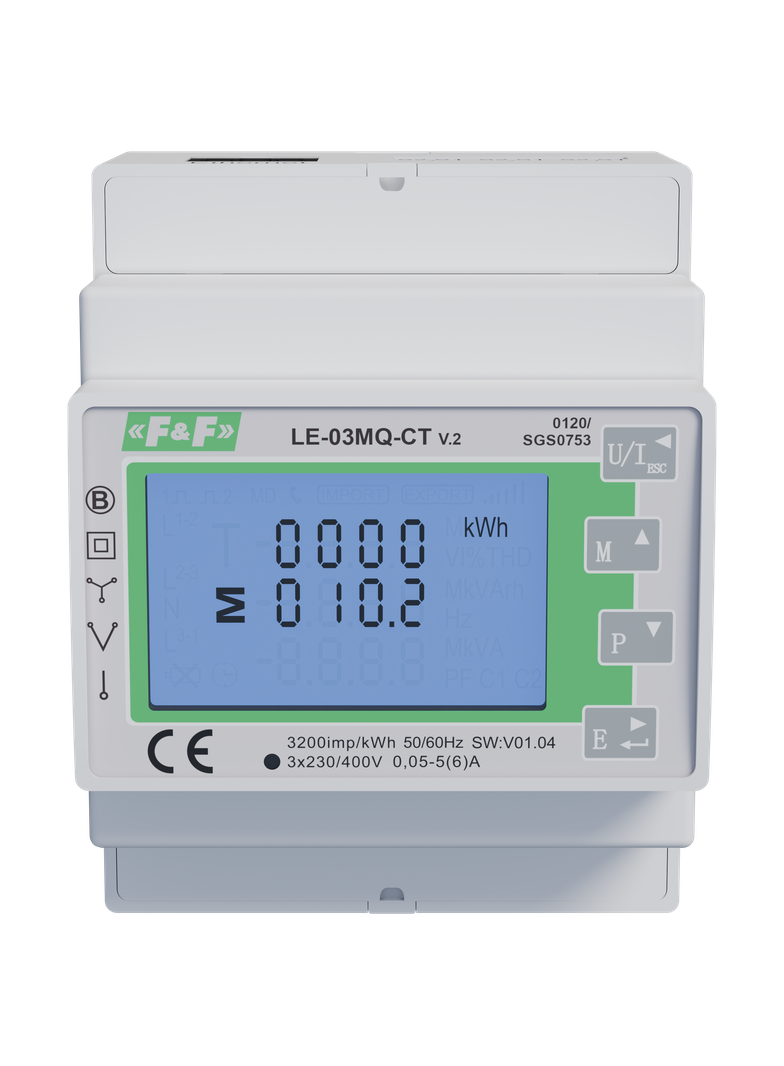

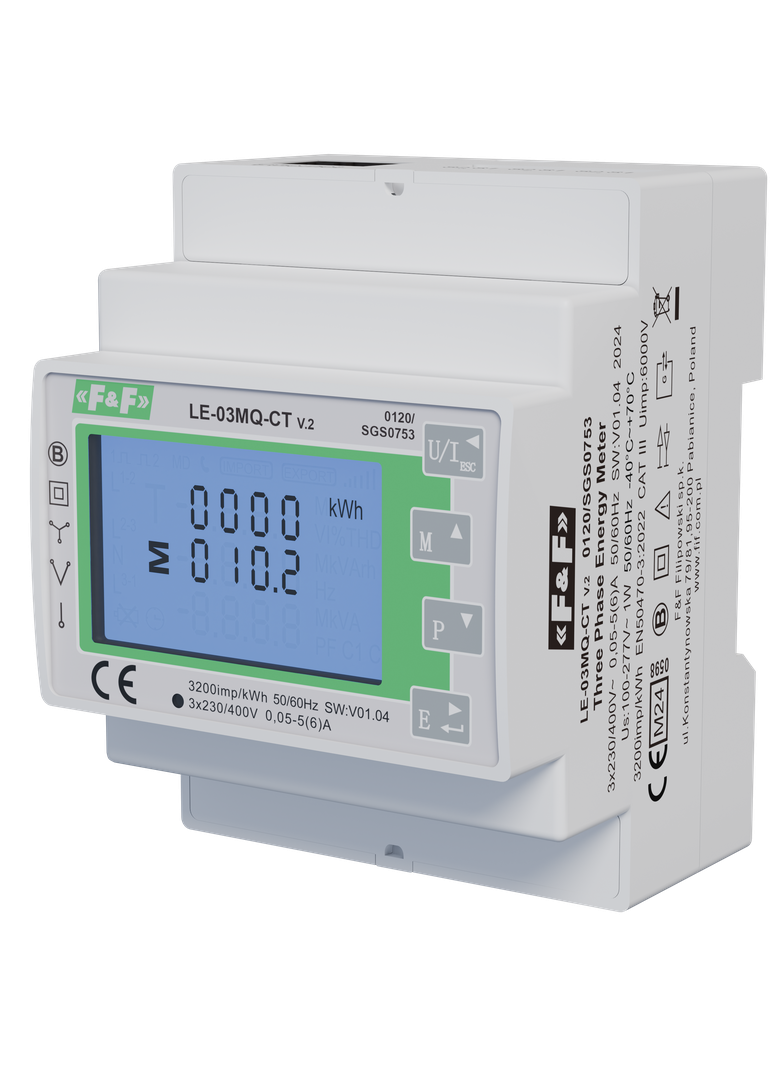

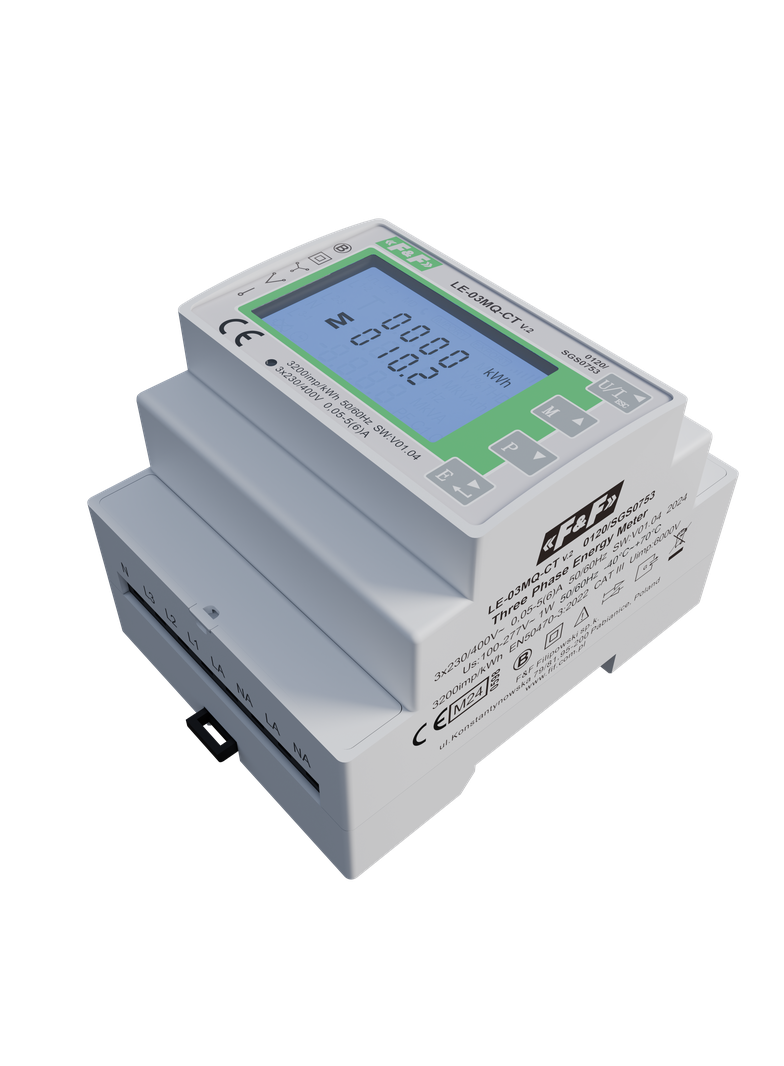

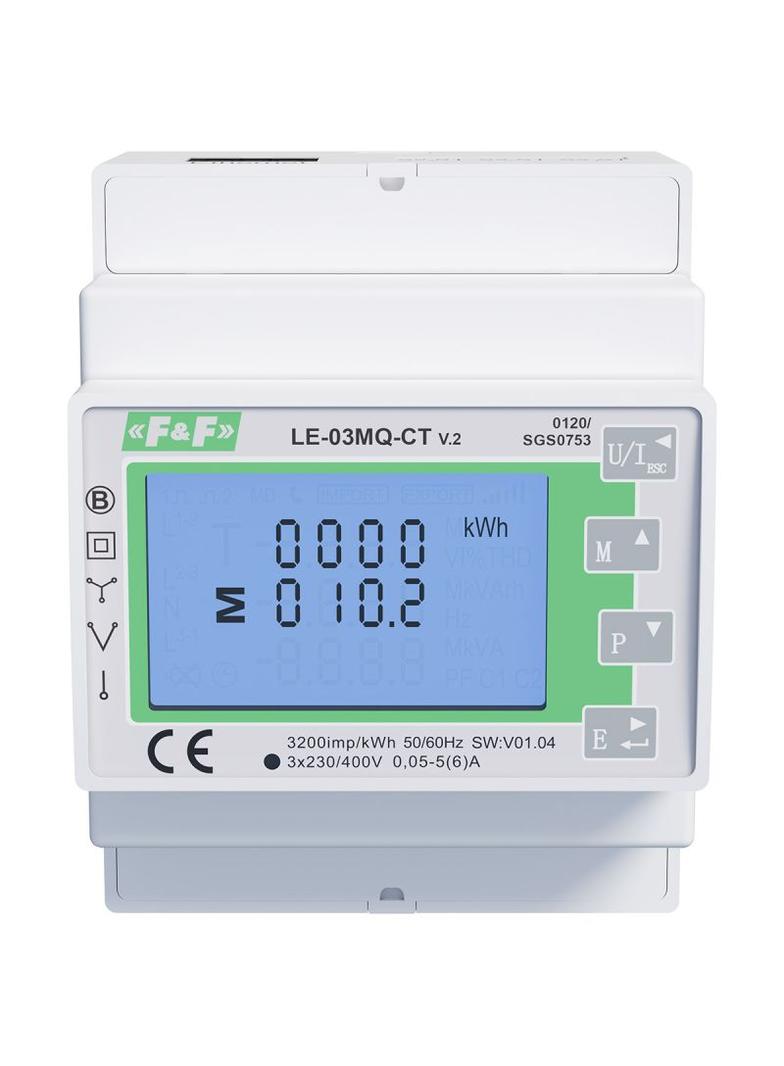

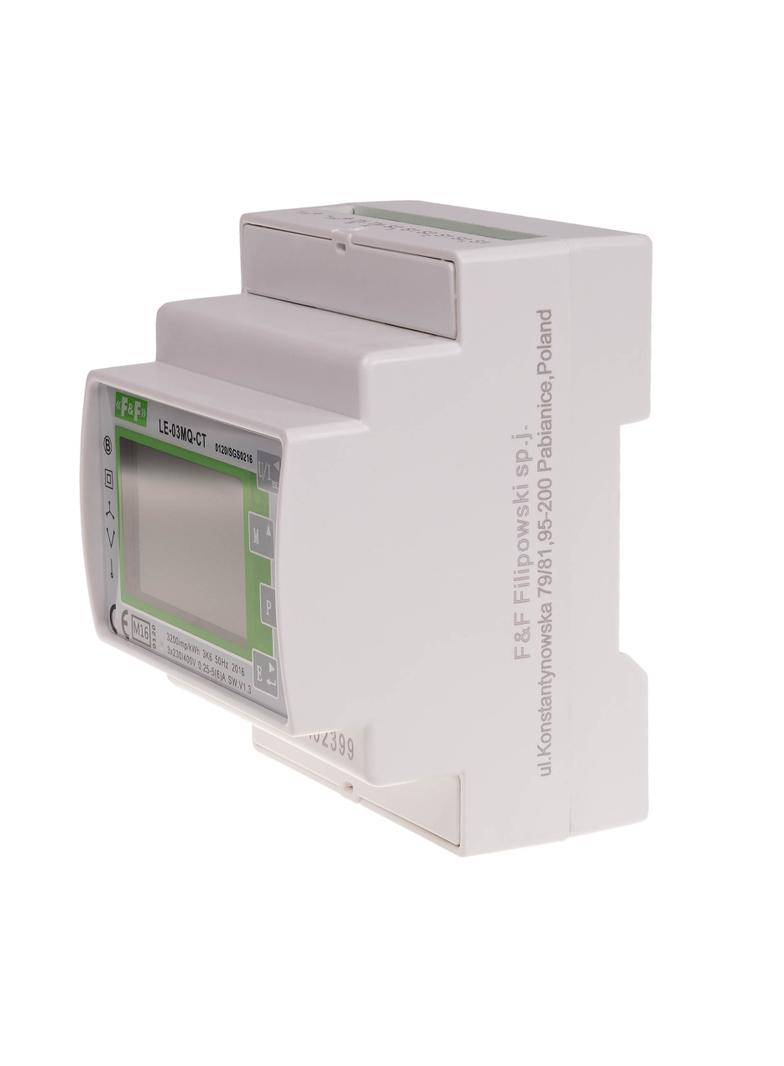

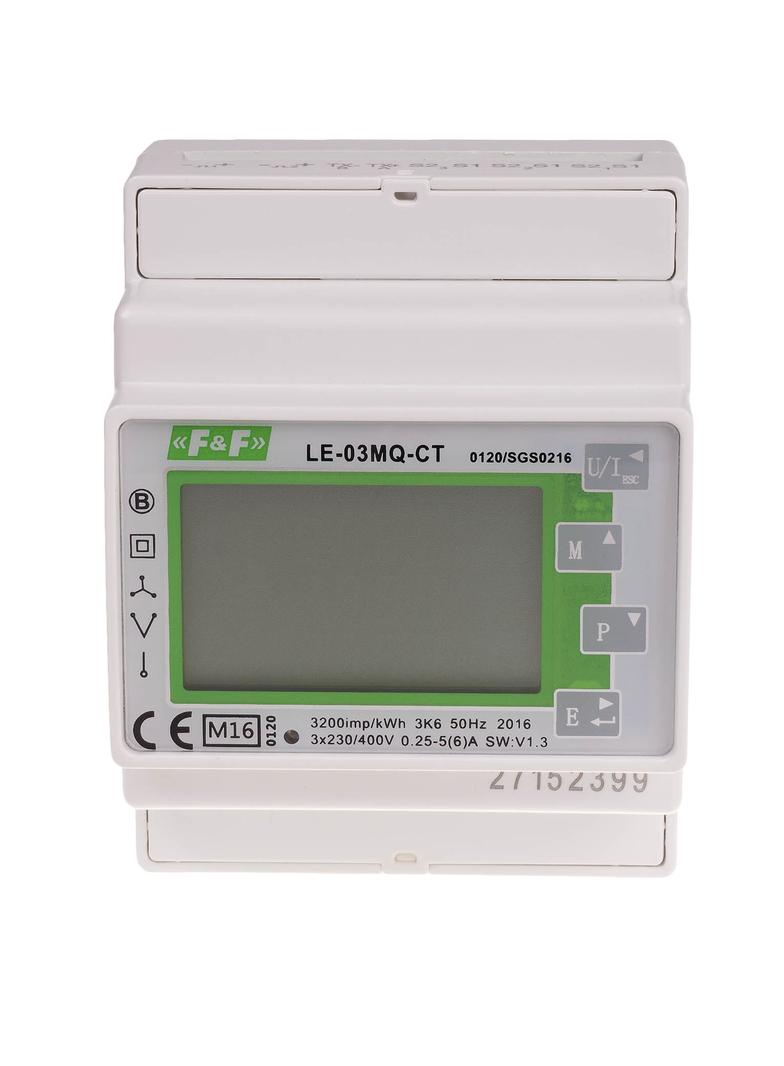

Typ trójfazowy Porty RS-485 Protokół komunikacyjny MODBUSRTU Napięcie odniesienia 3×400 V+N Prąd bazowy 5 A Prąd maksymalny 6 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 μs Napięcie mierzone L-N 100÷289 V AC Napięcie mierzone L-L 173÷500 V AC Przyłącze zaciski śrubowe 4,0 mm² Temperatura pracy -20÷55°C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP51
Numer katalogowy:

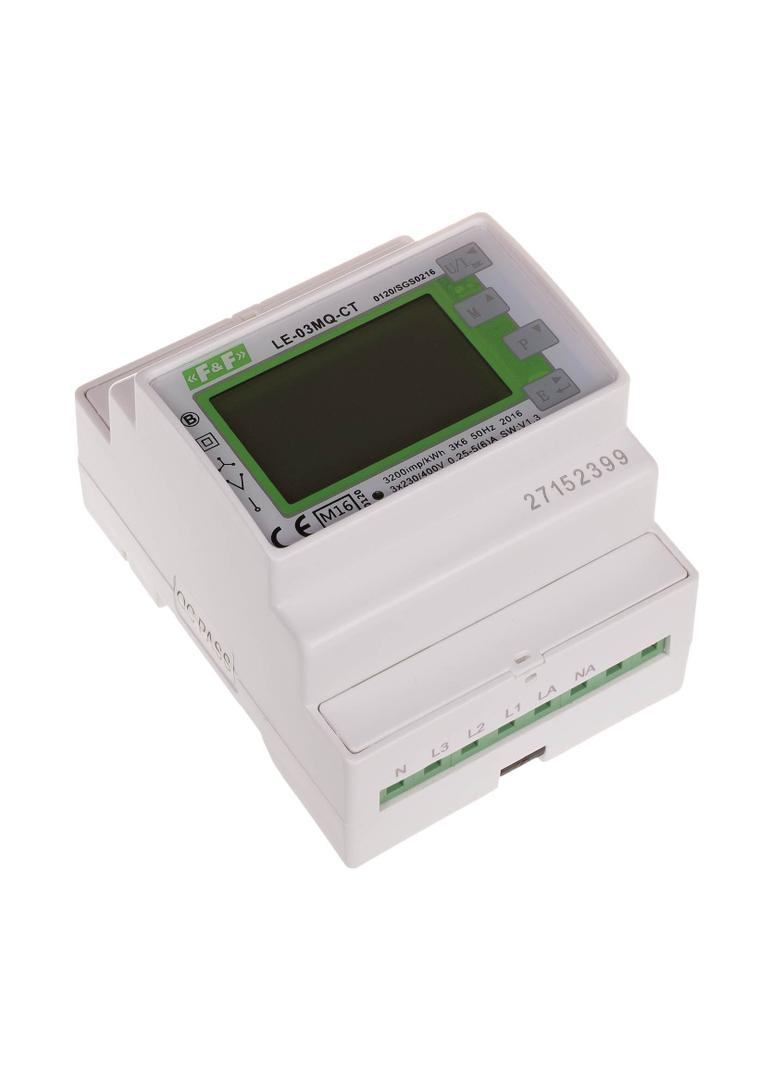

LE-03MQ-CT
Liczba pozycji licznika:
7
ETIM:
EC001506
Głębokość:
0.075
Szerokość:
0.076
Długość:
0.1
Stopień ochrony (IP):
IP20
EDL40/EEC40:
Nie
Rodzaj interfejsu:
RS-485
Szerokość wyrażona liczbą modułów:
4.5
Liczba impulsów:
0.01Imp/kWh (kvarh) - 100Imp/kWh (kvarh)
Rodzaj wyjścia impulsowego:
S0
Wyjście impulsowe:
Elektryczny
Legalizowany:
Tak
Zakres częstotliwości:
50Hz - 50Hz
Napięcie znamionowe (Un) N-L:
160V - 265V
Maksymalny prąd (Imax):
6A
Prąd znamionowy (In):
5A
Typ licznika:
Elektroniczny
Liczba taryf licznika:
Jednotaryfowy
Odpowiednie do:
Pobór/zwrot
Rodzaj energii mierzonej:
Moc czynna i bierna
Model:
Pomiar pośredni/półpośredni
Liczba faz:
Trójfazowe / trójfazowe z przewodem neutralnym
Klasa dokładności:
B
Pomiar profilu obciążenia:
Nie
Z blokadą kodem:
Nie
Sposób montażu:
Adapter szyny DIN
Rodzaj wskaźnika:
Cyfrowy
Dopuszczenie:
MID (Measuring Instruments Directive)
Blokada cofania licznika:
Tak
Wysokość:
95mm
Głębokość:
65mm
Szerokość:
72mm
Pobór mocy:
2W
