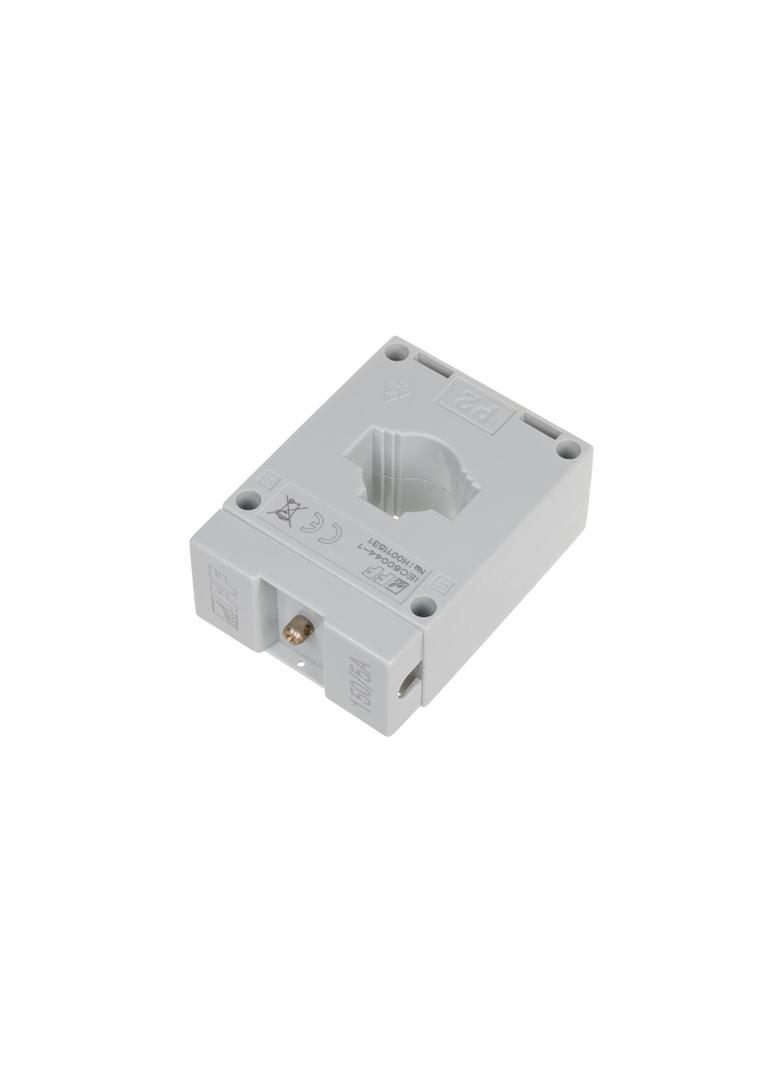

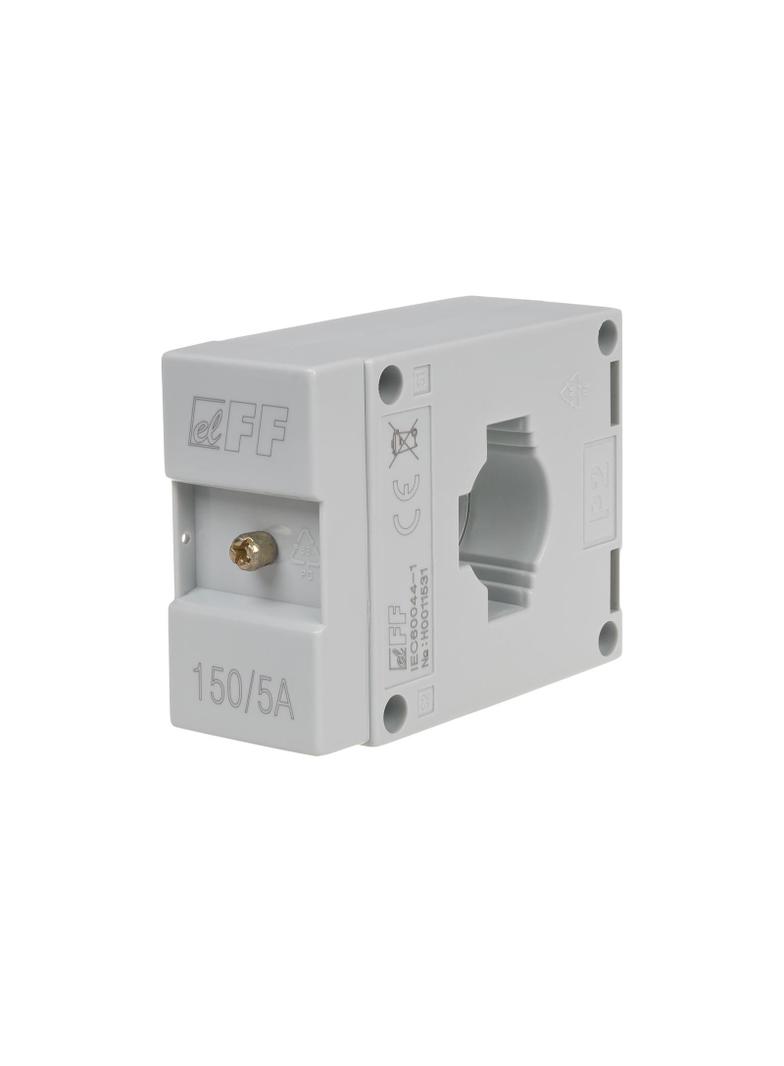

Typ jednofazowy Budowa z zamkniętym rdzeniem Przekładnia lp/ls 150/5 Klasa 0,5 Moc [VA] 2,5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Waga 0,235 kg Współczynnik bezpieczeństwa FS ˂ 5 Przyłącze S1/S2 zaciski śrubowe 4 mm² Wymiary otworu P1/P2 – A1/A2/A3xB; C [mm] 30 mm/25 mm/20 mm x 10 mm; Ø22 mm Wymiary WxHxD [mm] 61 mm × 81 mm × 34 mm Moment dokręcający 0,5 Nm Temperatura pracy -5÷40°C Pozycja montażu pionowa/pozioma Montaż tablica/szynoprzewód Stopień ochrony IP20
Numer katalogowy:
TI-150-5
ETIM:
EC002048
Głębokość:
0.08
Współczynnik przetężeniowy:
FS 5
Waga:
0.238
Długość:
0.085
Szerokość:
0.035
Legalizowany:
Nie
Klasa dokładności:
0,5
Znamionowa wtórna moc pozorna:
2.5VA
Znamionowy prąd wtórny:
5A
Znamionowy prąd pierwotny:
150A
Model:
Przekładnik prądowy przelotowy
Z ochroną przed dotykiem:
Tak
Liczba wejść pierwotnych:
1
Z szyną miedzianą:
Nie
Mocowanie zatrzaskowe:
Nie
Średnica przepustu:
22mm
Szerokość otworu:
0mm - 30mm
Wysokość otworu:
0mm - 10mm
Przyłącze obwodu wtórnego:
Połączenie śrubowe
Pobór mocy:
0W
