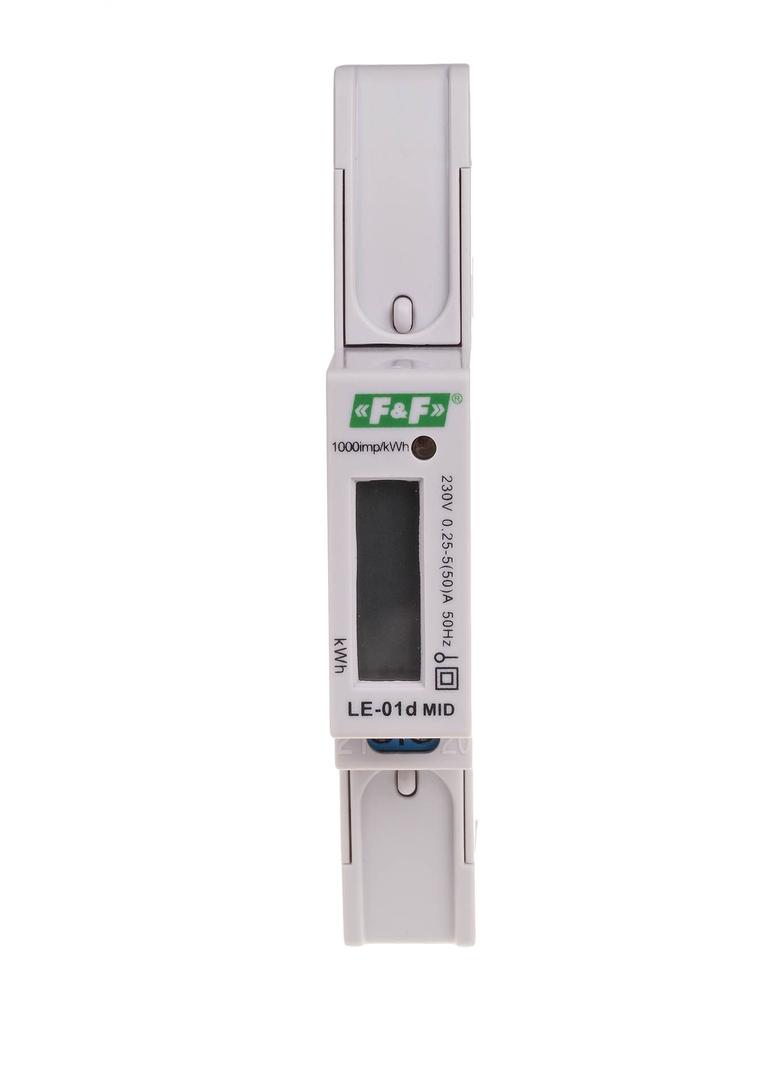

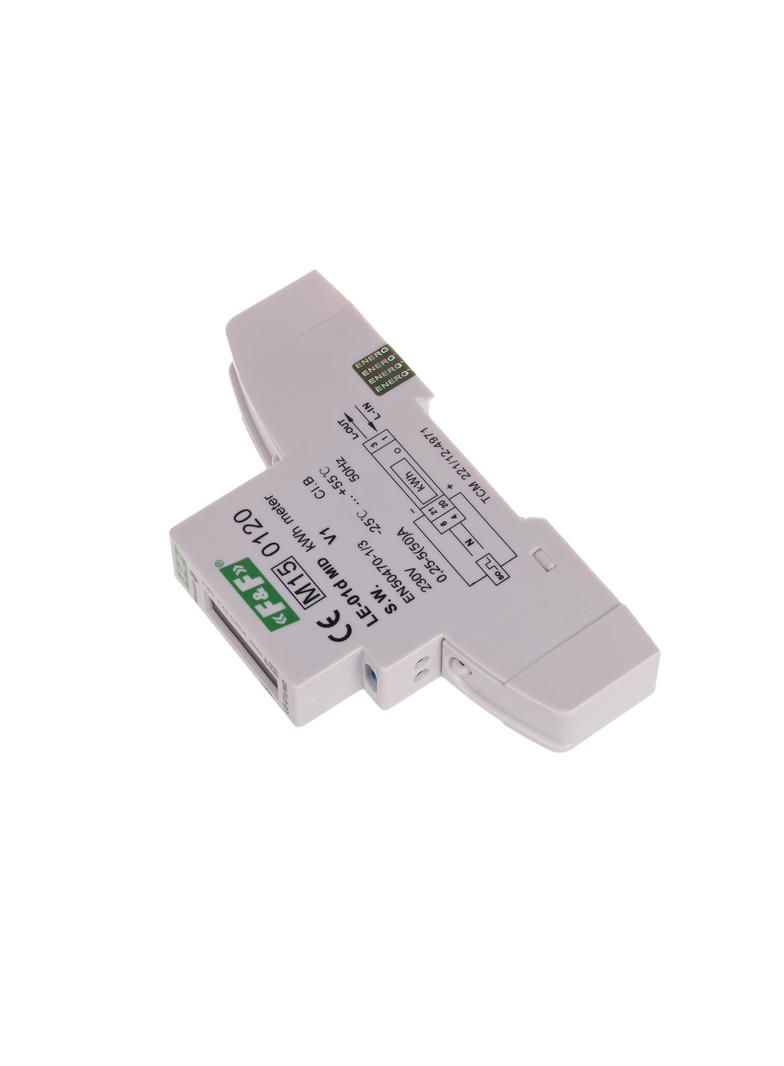

Typ jednofazowy Protokół komunikacyjny brak Zgodność Dyrektywa MID 2014/32/EU Napięcie odniesienia 230 V AC ±30% Prąd bazowy 5 A Prąd maksymalny 50 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 8 VA; 0,4 W Zakres wskazań liczydła 0÷99999,99 kWh Stała licznika (1 Wh/imp) 1000 imp/kWh Sygnalizacja sczytywania LED czerwona Wyjście impulsowe SO+ SO- otwarty kolektor Napięcie podłączenia SO+ SO- maks. 27 V DC Prąd podłączenia SO+ SO- maks. 27 mA Czas impulsu SO+ SO- 70 ms Przyłącze zaciski śrubowe 6,0 mm² Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
LE-01D
Liczba pozycji licznika:
6
ETIM:
EC001506
Szerokość:
0.02
Długość:
0.1
Głębokość:
0.065
Waga:
0.08
Stopień ochrony (IP):
IP20
EDL40/EEC40:
Nie
Szerokość wyrażona liczbą modułów:
1
Liczba impulsów:
1000Imp/kWh (kvarh) - 1000Imp/kWh (kvarh)
Rodzaj wyjścia impulsowego:
S0
Wyjście impulsowe:
Elektryczny
Legalizowany:
Nie
Zakres częstotliwości:
50Hz - 50Hz
Napięcie znamionowe (Un) N-L:
165V - 285V
Maksymalny prąd (Imax):
50A
Prąd znamionowy (In):
5A
Typ licznika:
Elektroniczny
Liczba taryf licznika:
Jednotaryfowy
Odpowiednie do:
Pobór
Rodzaj energii mierzonej:
Moc czynna
Model:
Pomiar bezpośredni
Liczba faz:
Jednofazowe
Klasa dokładności:
B
Pomiar profilu obciążenia:
Nie
Z blokadą kodem:
Nie
Sposób montażu:
Adapter szyny DIN
Rodzaj wskaźnika:
Cyfrowy
Dopuszczenie:
Krajowe
Blokada cofania licznika:
Tak
Wysokość:
117mm
Głębokość:
65mm
Szerokość:
18mm
Pobór mocy:
0.4W
