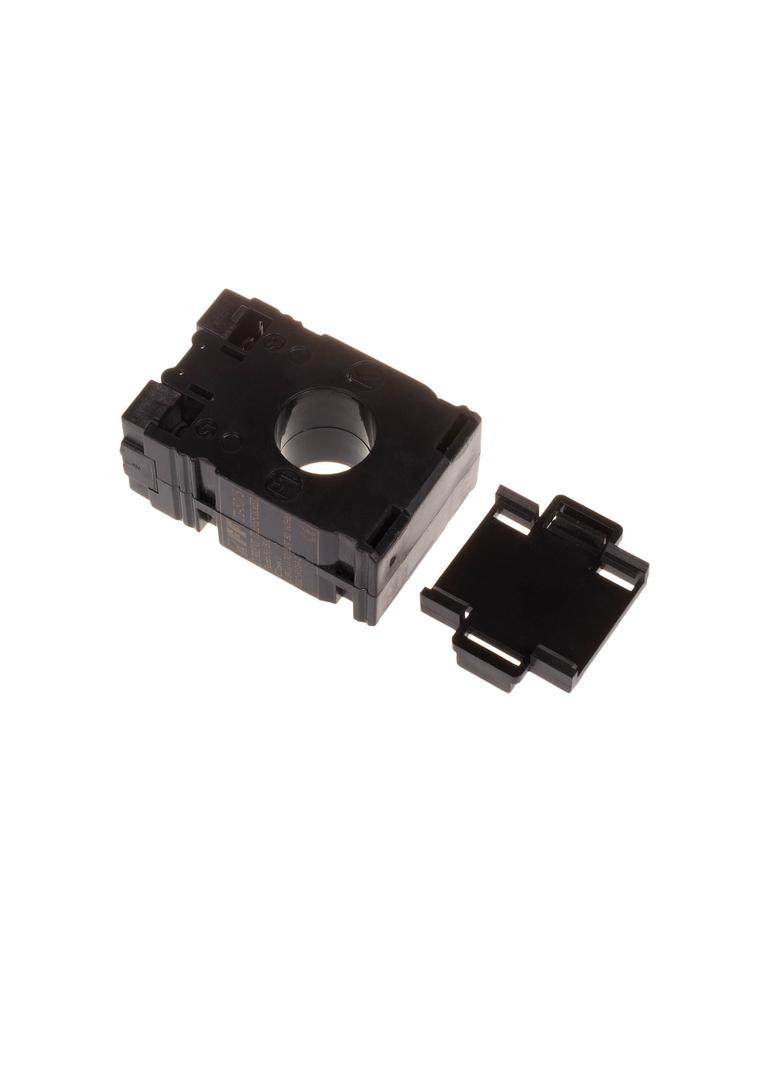

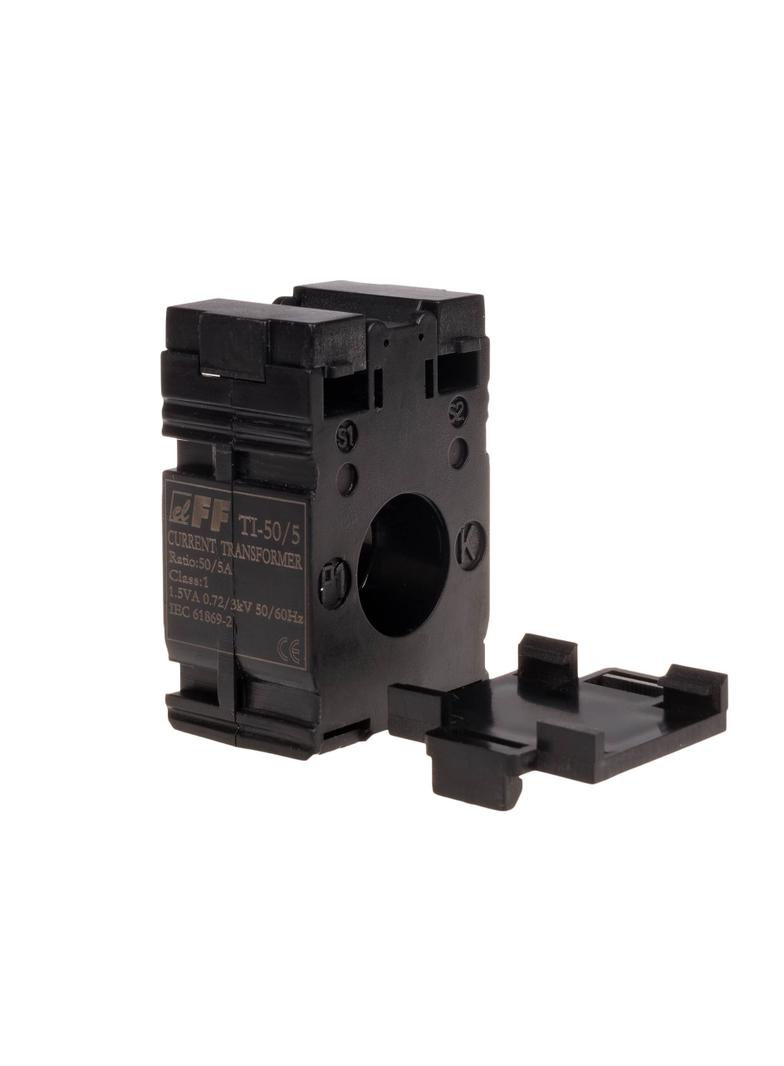

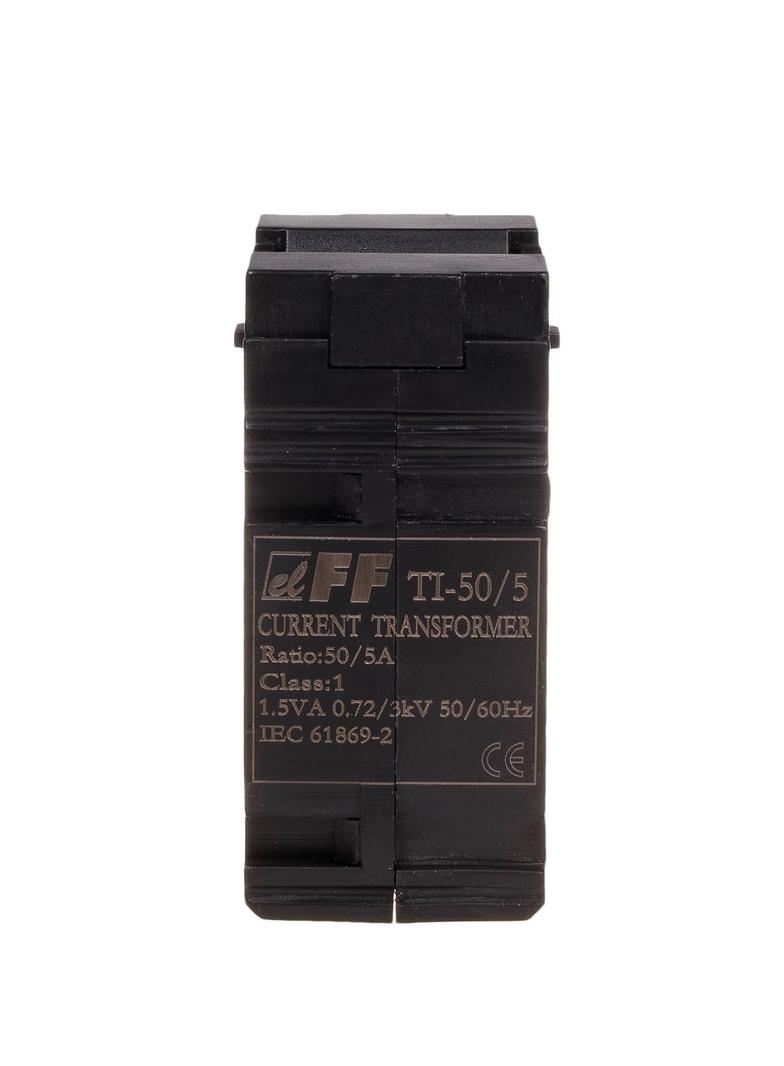

Typ jednofazowy Budowa z zamkniętym rdzeniem Przekładnia lp/ls 50/5 Klasa 1 Moc [VA] 2,5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Wymiary otworu P1/P2 Ø22 mm Waga 0,135 kg Współczynnik bezpieczeństwa FS ˂ 5 Wymiary WxH [mm] 87,5 mm x 104 mm Przyłącze S1/S2 zaciski śrubowe 4 mm² Moment dokręcający 0,5 Nm Temperatura pracy -5÷40°C Pozycja montażu pionowa/pozioma Montaż tablica/szynoprzewód Stopień ochrony IP20
Numer katalogowy:
TI-50-5
ETIM:
EC002048
Głębokość:
0.034
Współczynnik przetężeniowy:
FS 5
Waga:
0.135
Długość:
0.104
Szerokość:
0.088
Legalizowany:
Nie
Klasa dokładności:
1
Znamionowa wtórna moc pozorna:
2.5VA
Znamionowy prąd wtórny:
5A
Znamionowy prąd pierwotny:
50A
Model:
Przekładnik prądowy przelotowy
Z ochroną przed dotykiem:
Tak
Liczba wejść pierwotnych:
1
Z szyną miedzianą:
Nie
Mocowanie zatrzaskowe:
Nie
Średnica przepustu:
22mm
Przyłącze obwodu wtórnego:
Połączenie śrubowe
Pobór mocy:
0W
