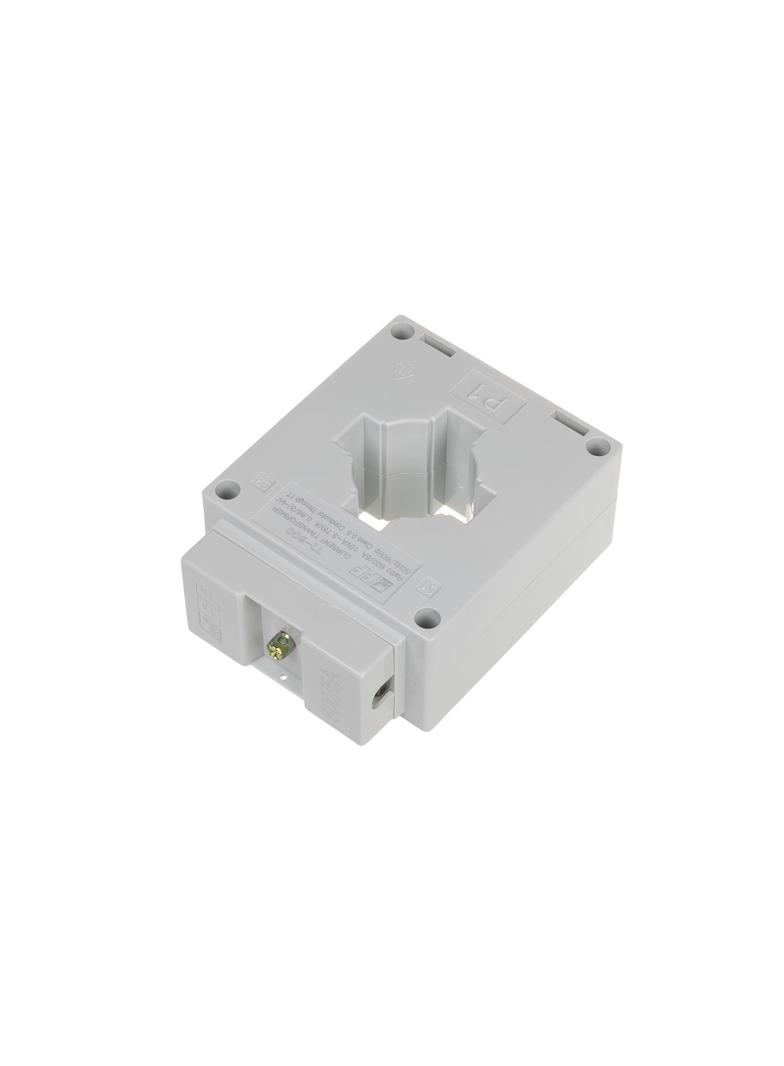

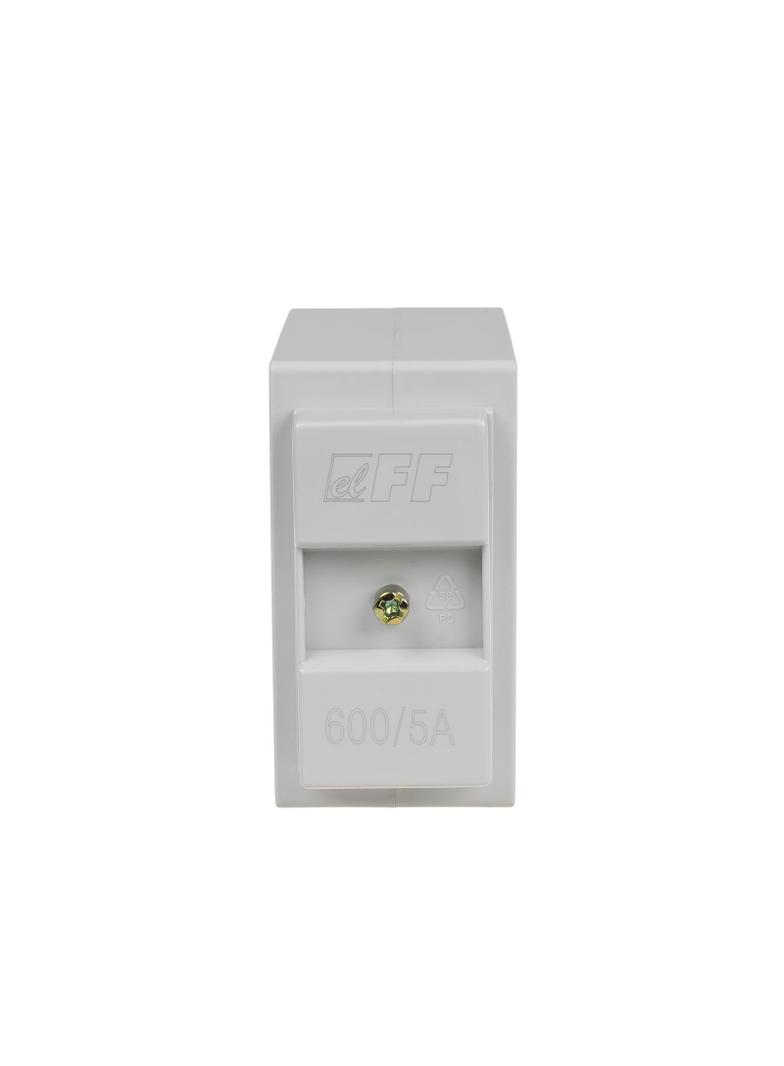

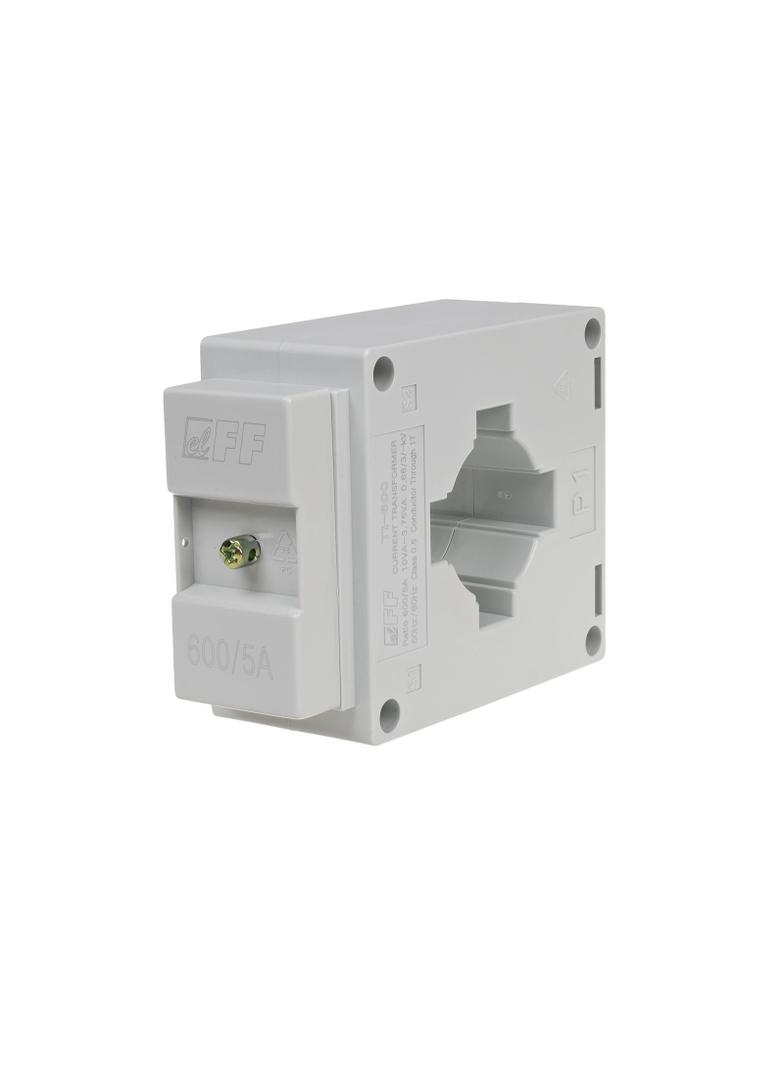

Typ jednofazowy Budowa z zamkniętym rdzeniem Przekładnia lp/ls 600/5 Klasa 0,5 Moc [VA] 10 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Waga 0,305 kg Współczynnik bezpieczeństwa FS ˂ 5 Przyłącze S1/S2 zaciski śrubowe 4 mm² Wymiary otworu P1/P2 – A1/A2/A3xB; C [mm] 40 mm/30 mm/ – × 10 mm; Ø30 mm Wymiary WxHxD [mm] 75 mm × 99 mm × 40 mm Moment dokręcający 0,5 Nm Temperatura pracy -5÷40°C Pozycja montażu pionowa/pozioma Montaż tablica/szynoprzewód Stopień ochrony IP20
Numer katalogowy:
TI-600-5
ETIM:
EC002048
Głębokość:
0.095
Współczynnik przetężeniowy:
FS 5
Waga:
0.322
Długość:
0.1
Szerokość:
0.043
Legalizowany:
Nie
Klasa dokładności:
0,5
Znamionowa wtórna moc pozorna:
10VA
Znamionowy prąd wtórny:
5A
Znamionowy prąd pierwotny:
600A
Model:
Przekładnik prądowy przelotowy
Z ochroną przed dotykiem:
Tak
Liczba wejść pierwotnych:
1
Z szyną miedzianą:
Nie
Mocowanie zatrzaskowe:
Nie
Średnica przepustu:
30mm
Szerokość otworu:
0mm - 40mm
Wysokość otworu:
0mm - 10mm
Przyłącze obwodu wtórnego:
Połączenie śrubowe
Pobór mocy:
0W
