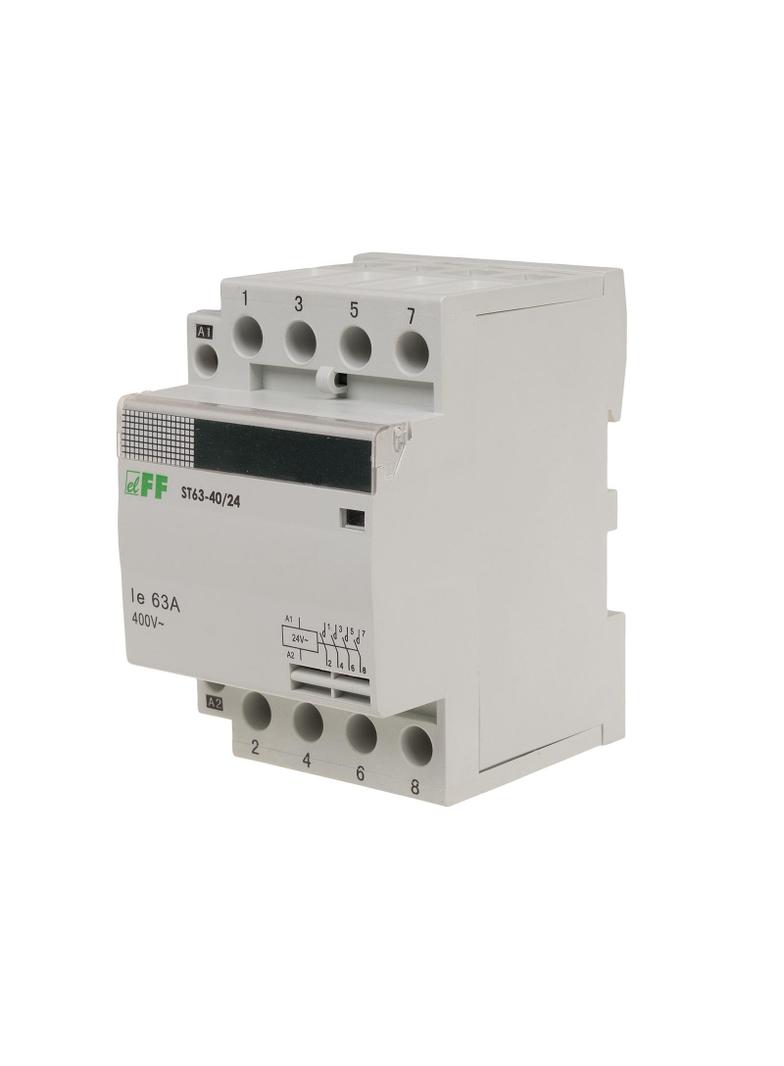

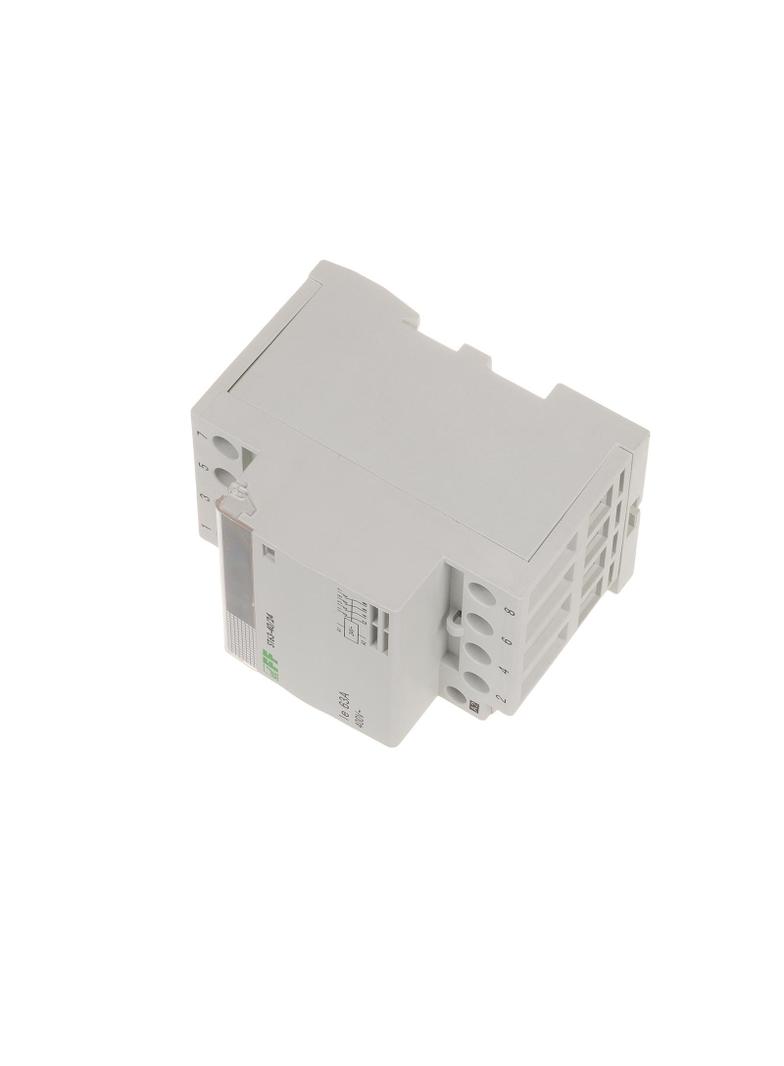

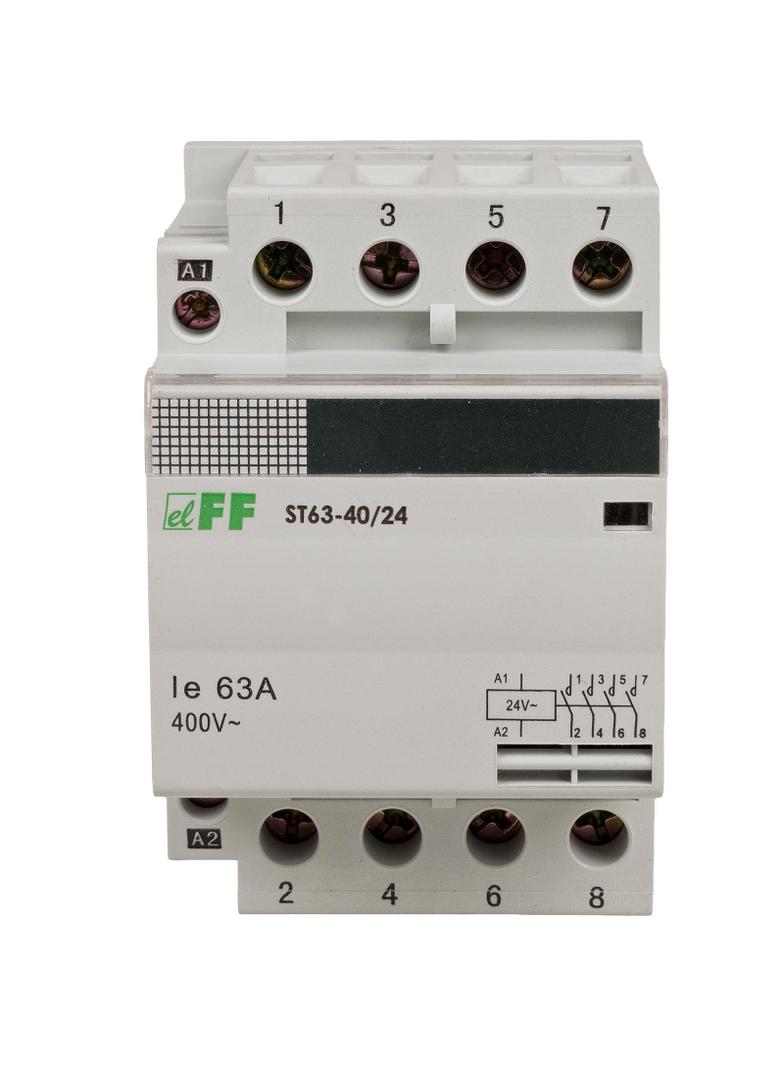

Napięcie zasilania cewki 24 V AC Konfiguracja styków 4×NO Prąd torów głównych 63 A Moc łączeniowa kat. AC1 (230V) 24 kW Moc łączeniowa kat. AC3 (230V) 8,5 kW Moduł 3 Nr normy IEC 61095 Trwałość łączeniowa elektryczna 1×10⁵ Trwałość łączeniowa mechaniczna 1×10⁶ Waga 241 g Zaciski śrubowe 16 mm² Napięcie izolacji 4 kV Pobór mocy 6,4 W Temperatura pracy -25 ÷ 50 °C Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
ST63-40-24V
Znamionowe napięcie sterujące:
18V - 27V
ETIM:
EC001653
Głębokość:
0.07
Stopień ochrony (IP):
IP20
Waga:
0.326
Długość:
0.085
Szerokość:
0.058
Możliwość dodatkowego wyposażenia:
Tak
Głębokość wbudowania:
65mm
Suwak do obsługi manualnej:
Nie
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą):
0VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO):
0VA
Maksymalna zdolność łączeniowa dla świetlówek:
0VA
Maksymalna zdolność łączeniowa dla żarówek:
0W
Liczba styków rozwiernych:
0
Liczba styków zwiernych:
4
Rodzaj napięcia sterowania:
AC
Rodzaj napięcia zasilania:
AC
Znamionowy prąd pracy:
63A
Znamionowe napięcie pracy:
18V - 27V
Kategoria użytkowa zgodnie z EN IEC 60947-4-1:
AC-7a/AC-7b
Szerokość wyrażona liczbą modułów:
3
Z funkcją dzień/noc:
Nie
Deklaracja RoHS
134247.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
134245.pdf
Instrukcja użytkowania
134248.pdf
Deklaracja RoHS
134247.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
134245.pdf
Instrukcja użytkowania
134248.pdf
Karta produktu
145513.pdf
Deklaracja RoHS
ST63-40-24V-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
