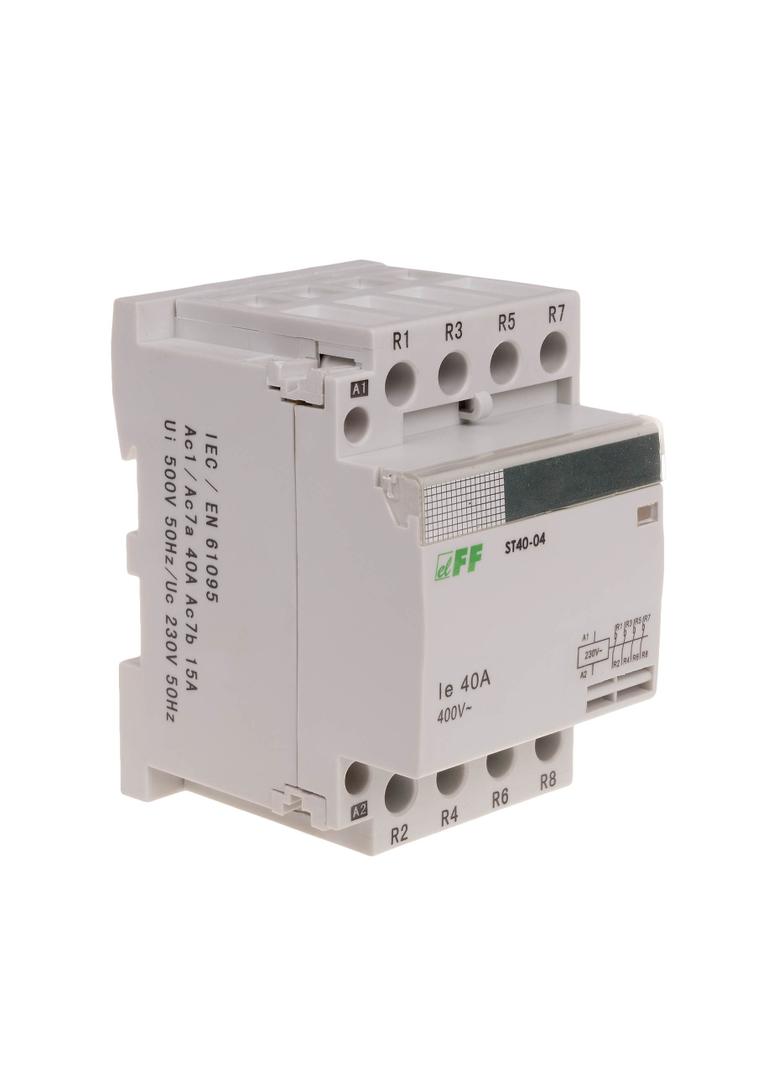

Napięcie zasilania cewki 230 V AC Konfiguracja styków 4×NC Prąd torów głównych 40 A Moc łączeniowa kat. AC-7a: 40 A, AC-7b: 18 A Moduł 3 Nr normy IEC 61095 Trwałość łączeniowa elektryczna 1×10⁵ Trwałość łączeniowa mechaniczna 1×10⁶ Waga 241 g Zaciski śrubowe 16 mm² Napięcie izolacji 4 kV Pobór mocy 6,4 W Temperatura pracy -25 ÷ 50 °C Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
ST40-04
Znamionowe napięcie sterujące:
185V - 265V
ETIM:
EC001653
Głębokość:
85
Stopień ochrony (IP):
IP20
Waga:
0.322
Długość:
70
Szerokość:
58
Możliwość dodatkowego wyposażenia:
Tak
Głębokość wbudowania:
65mm
Suwak do obsługi manualnej:
Nie
Liczba styków rozwiernych:
4
Liczba styków zwiernych:
0
Rodzaj napięcia sterowania:
AC
Rodzaj napięcia zasilania:
AC
Znamionowy prąd pracy:
40A
Znamionowe napięcie pracy:
185V - 265V
Kategoria użytkowa zgodnie z EN IEC 60947-4-1:
AC-7a/AC-7b
Szerokość wyrażona liczbą modułów:
3
Z funkcją dzień/noc:
Nie
