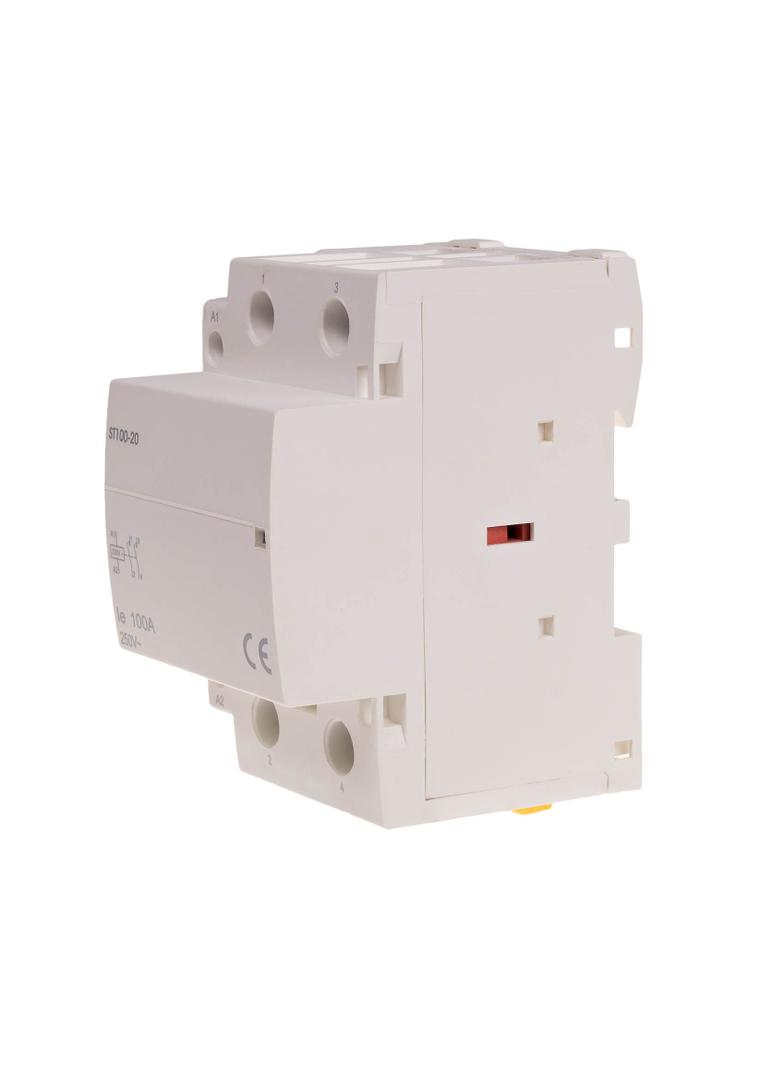

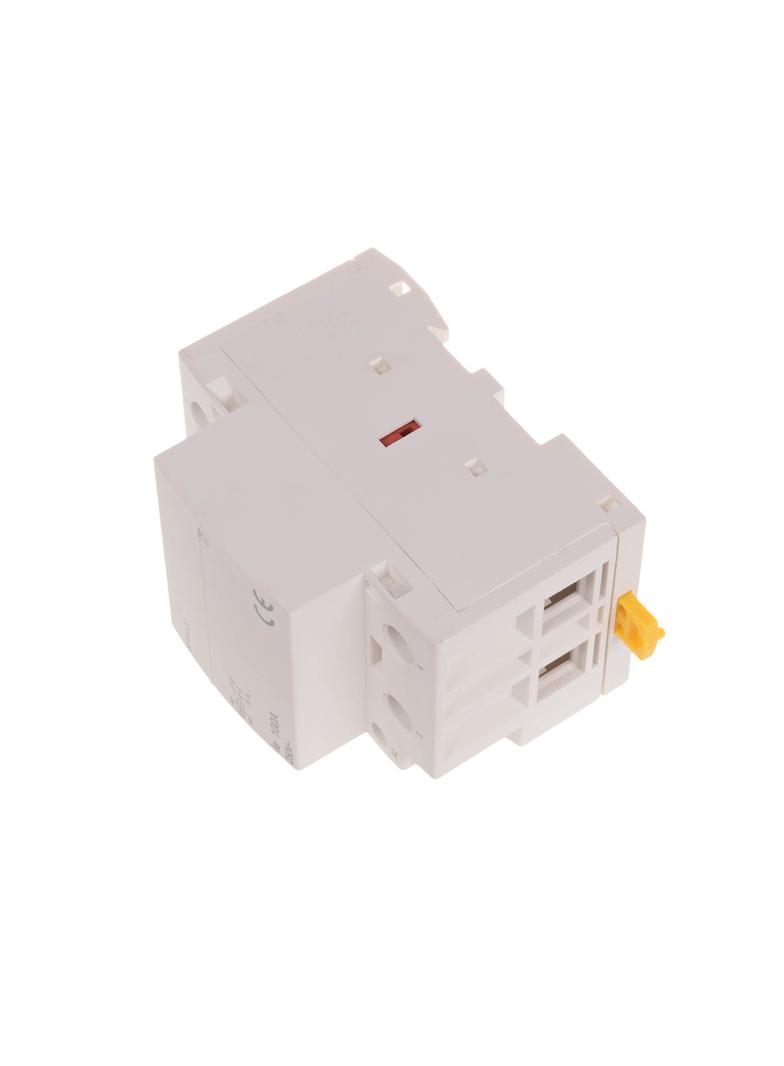

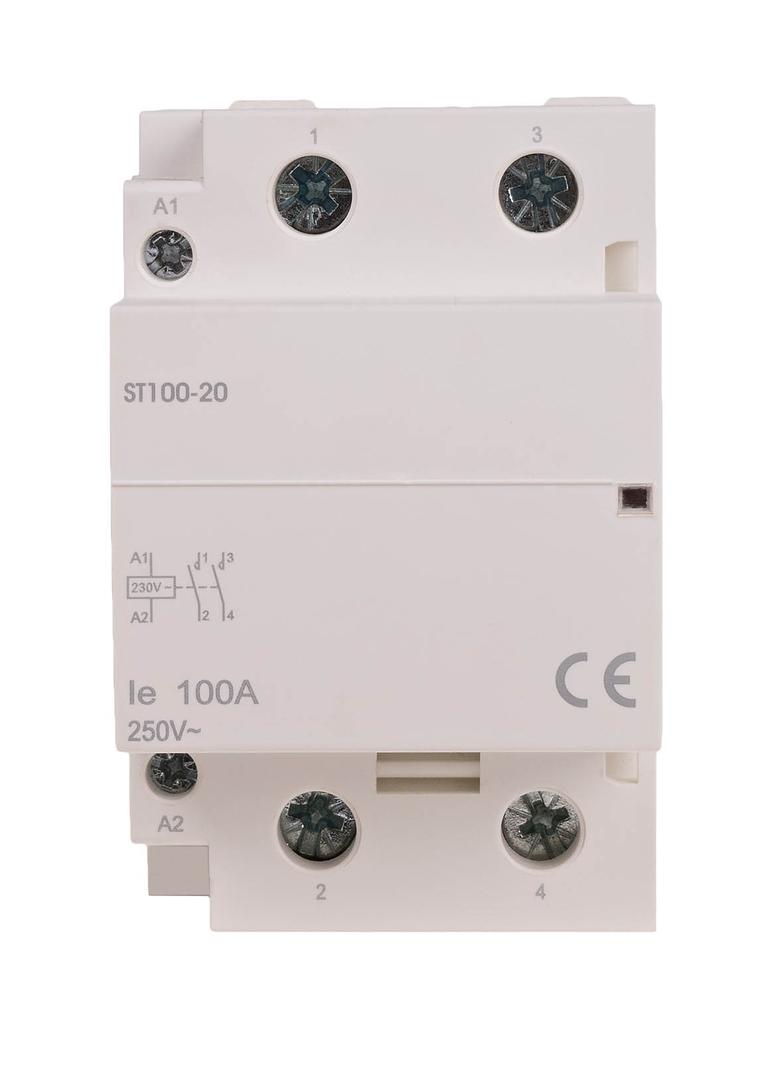

Napięcie zasilania cewki 230 V AC Konfiguracja styków 2 × NO Prąd torów głównych 100 A Moc łączeniowa kat. AC1 (230V) 22 kW Moc łączeniowa kat. AC3 (230V) 8 kW Moduł 3 Nr normy IEC 61095 Trwałość łączeniowa elektryczna 1×10⁵ Trwałość łączeniowa mechaniczna 1×10⁶ Waga 305 g Zaciski śrubowe 25 mm² Napięcie izolacji 4 kV Pobór mocy 6,4 W Temperatura pracy -25 ÷ 50 °C Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
ST100-20
Znamionowe napięcie sterujące:
185V - 265V
ETIM:
EC001653
Głębokość:
0.075
Stopień ochrony (IP):
IP20
Szerokość:
0.1
Długość:
0.09
Możliwość dodatkowego wyposażenia:
Tak
Głębokość wbudowania:
65mm
Suwak do obsługi manualnej:
Nie
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą):
0VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO):
0VA
Maksymalna zdolność łączeniowa dla świetlówek:
0VA
Maksymalna zdolność łączeniowa dla żarówek:
0W
Liczba styków rozwiernych:
0
Liczba styków zwiernych:
2
Rodzaj napięcia sterowania:
AC
Rodzaj napięcia zasilania:
AC
Znamionowy prąd pracy:
100A
Znamionowe napięcie pracy:
185V - 265V
Kategoria użytkowa zgodnie z EN IEC 60947-4-1:
AC-7a/AC-7b
Szerokość wyrażona liczbą modułów:
3
Z funkcją dzień/noc:
Nie
