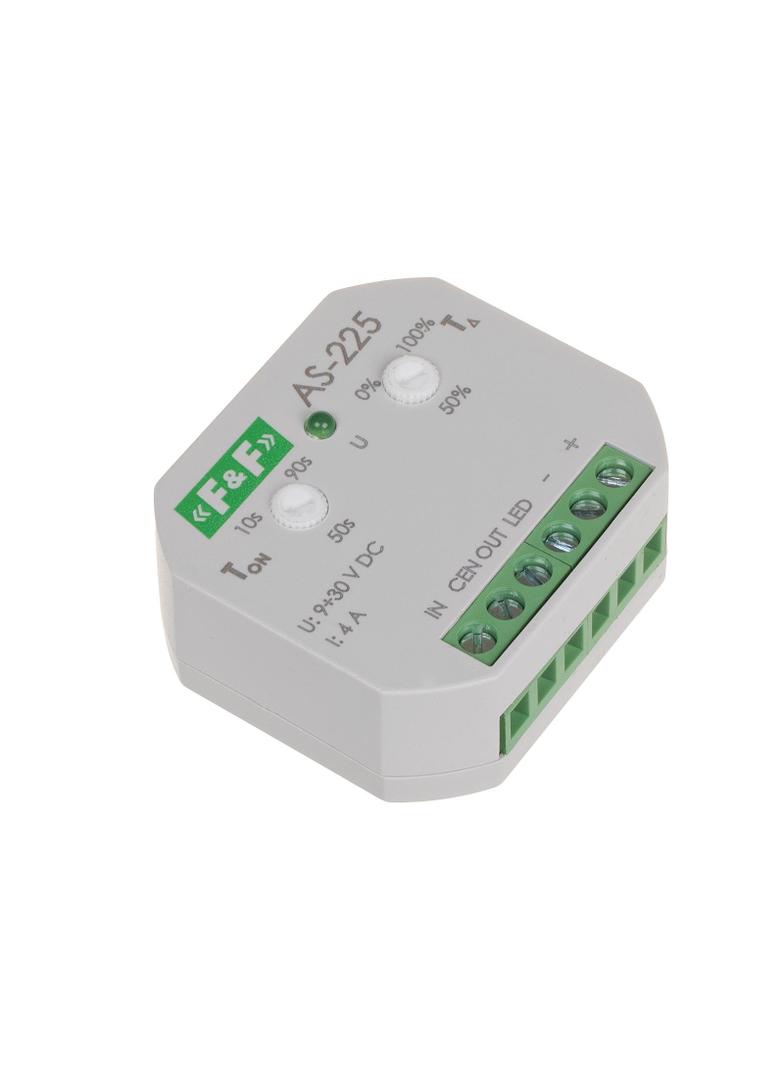

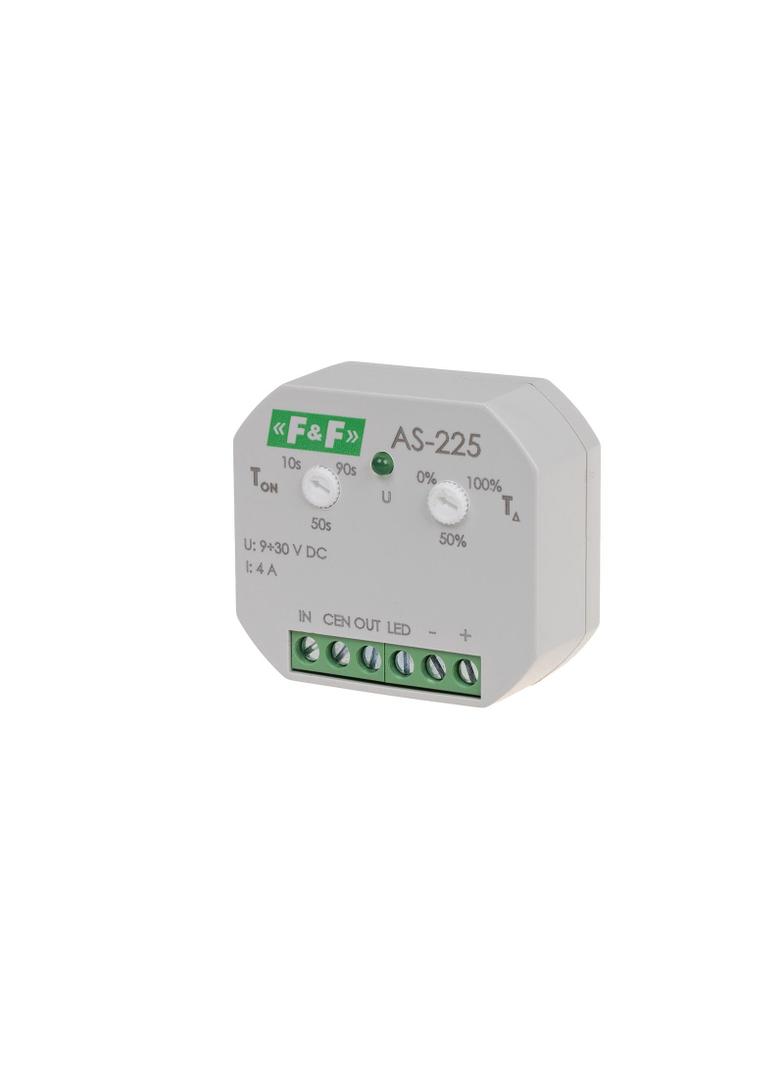

Napięcie zasilania 9÷30 V DC Maksymalny prąd obciążenia AC-1 4 A Element wykonawczy tranzystor Opóźnienie wyłączenia Ton – regulowane 10 ÷ 90 s Opóźnienie załączenia – regulowane TΔ 0 ÷ 100% Ton Napięcie wyjścia 9÷30 V DC Opóźnienie zadziałania mniej niż 1 s Współpraca z przyciskami podświetlanymi NIE Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy czuwanie/praca 0,3 W/0,5 W Temperatura pracy -15 ÷ 50°C Wymiary Ø54 (48×43 mm), wysokość: 20 mm Montaż w puszce podtynkowej Ø60 Stopień ochrony IP20
Numer katalogowy:
AS-225
Głębokość wbudowania:
0mm
ETIM:
EC000297
Głębokość:
0.07
Funkcja:
Elektroniczny wielofunkcyjny
Szerokość:
0.026
Waga:
0.045
Długość:
0.095
Sposób montażu:
Montaż podtynkowy
Szerokość wyrażona liczbą modułów:
0
Liczba styków zwiernych:
1
Liczba styków rozwiernych:
0
Liczba styków przełącznych:
0
Napięcie sterowania 1:
9V - 30V
Rodzaj napięcia sterowania 1:
DC
Częstotliwość napięcia sterowania 1:
0Hz - 0Hz
Znamionowy prąd załączania:
4A
Zakres napięcia zasilającego:
9V - 30V
Maksymalna zdolność łączeniowa dla żarówek:
100W
Maksymalna zdolność łączeniowa dla świetlówek:
0VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą):
0VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO):
0VA
Rodzaj napięcia zasilającego:
DC
Cykl pracy:
Powtarzalny + oświetlenie ciągłe
Ostrzeganie przed wyłączeniem:
Brak
Opóźnienie wyzwalania:
0.05min - 0.5min
Maksymalny prąd załączania (cos φ = 0,6):
0A
Prąd wkładki jarzeniowej wyłącznika:
0mA
Maks. moc przełączana LED:
100W
Pobór mocy:
0.5W
