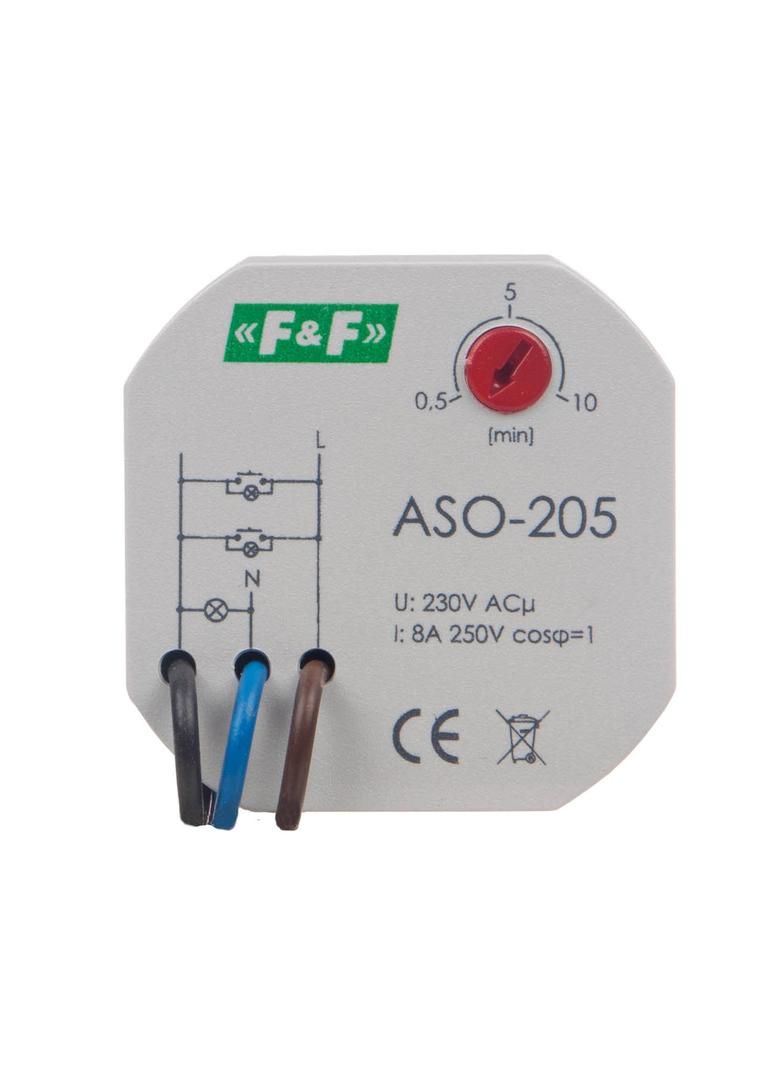

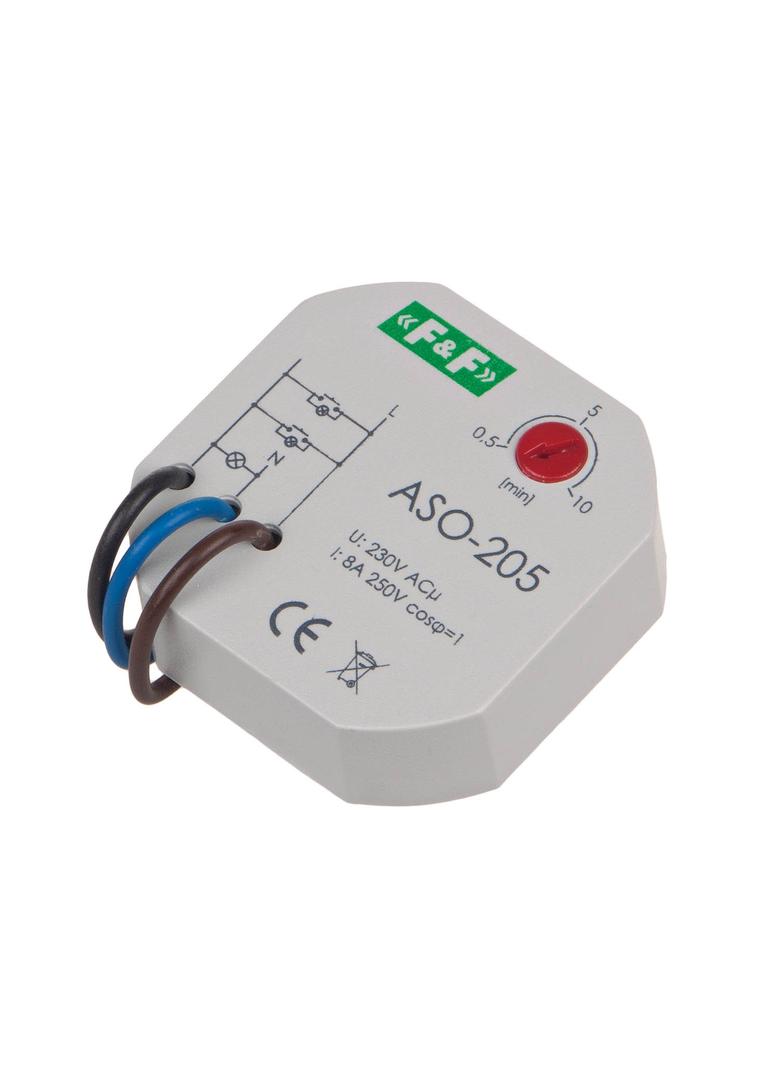

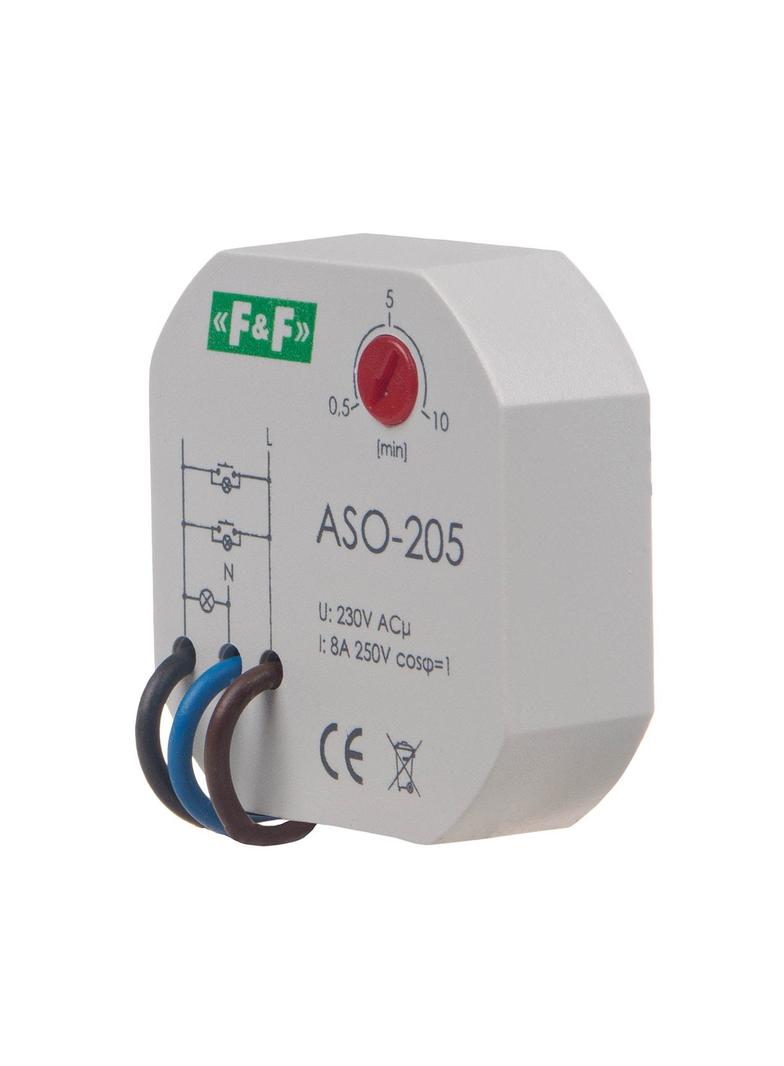

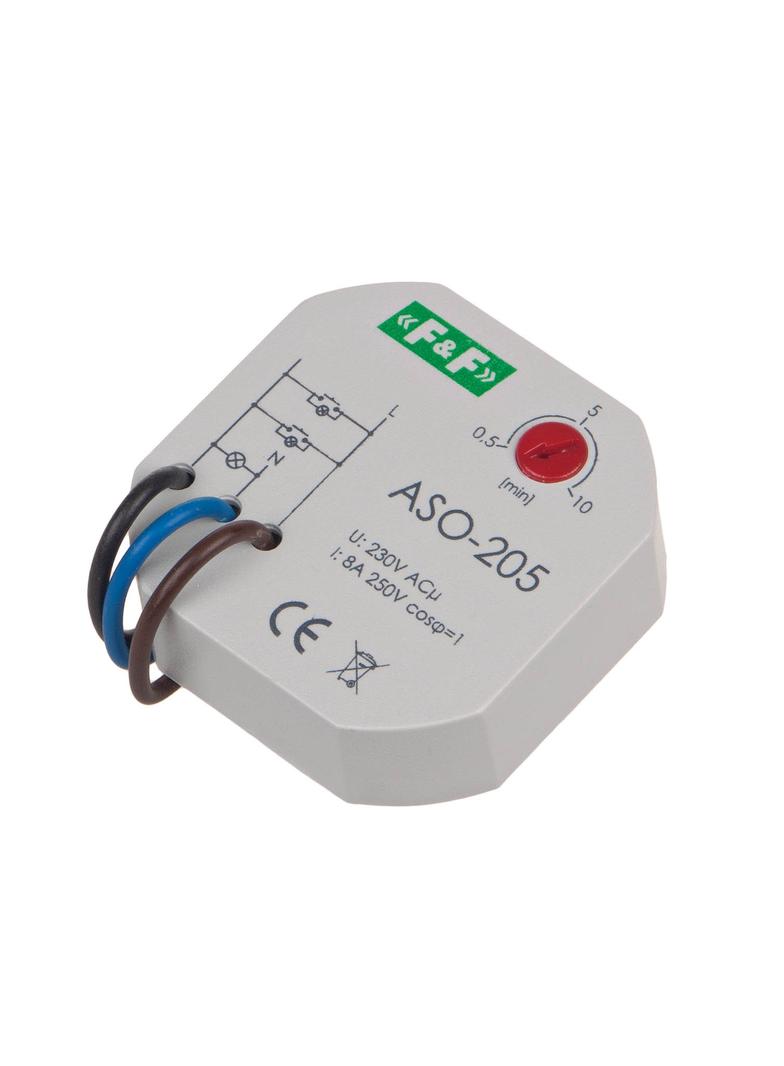

Napięcie zasilania 230 V AC Maksymalny prąd obciążenia AC-1 10 A Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku NIE Opóźnienie zadziałania mniej niż 1 s Opóźnienie wyłączenia – regulowane 0,5 ÷ 10 min Przeciwblokada NIE Sygnalizacja wyłączenia NIE Współpraca z przyciskami podświetlanymi TAK Przyłącze 3×DY 1,0mm²; długość: 10cm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary Ø 55 mm; wysokość: 13 mm Montaż w puszce podtynkowej Ø60 Stopień ochrony IP20
Numer katalogowy:
ASO-205
Głębokość wbudowania:
0mm
ETIM:
EC000297
Głębokość:
0.07
Funkcja:
Elektroniczny
Szerokość:
0.03
Waga:
0.045
Długość:
0.095
Sposób montażu:
Montaż podtynkowy
Szerokość wyrażona liczbą modułów:
0
Liczba styków zwiernych:
1
Liczba styków rozwiernych:
0
Liczba styków przełącznych:
0
Napięcie sterowania 1:
195V - 253V
Rodzaj napięcia sterowania 1:
AC
Częstotliwość napięcia sterowania 1:
50Hz - 50Hz
Znamionowy prąd załączania:
8A
Układ połączeń:
3 przewodowa
Zakres napięcia zasilającego:
195V - 253V
Maksymalna zdolność łączeniowa dla żarówek:
900W
Maksymalna zdolność łączeniowa dla świetlówek:
350VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą):
350VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO):
650VA
Rodzaj napięcia zasilającego:
AC
Cykl pracy:
Powtarzalny + oświetlenie ciągłe
Ostrzeganie przed wyłączeniem:
Brak
Opóźnienie wyzwalania:
0.5min - 10min
Maksymalny prąd załączania (cos φ = 0,6):
5A
Prąd wkładki jarzeniowej wyłącznika:
3mA
Maks. moc przełączana LED:
125W
Pobór mocy:
0.56W
Deklaracja RoHS
130907.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
130905.pdf
Instrukcja użytkowania
130909.pdf
Deklaracja RoHS
130907.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
130905.pdf
Instrukcja użytkowania
130909.pdf
Karta produktu
145174.pdf
Deklaracja RoHS
ASO-205-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
ASO-205-declaration-pref-origin-status-1.pdf
Instrukcja użytkowania
ASO-205-instructions-for-use-1.pdf
Karta produktu
Karta-katalogowa.pdf
Deklaracja RoHS
ASO-205-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
