Napięcie zasilania 24 V AC/DC Maksymalny prąd obciążenia AC-1 16 A Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku NIE Opóźnienie zadziałania mniej niż 1 s Opóźnienie wyłączenia – regulowane 0,5 ÷ 10 min Przeciwblokada NIE Sygnalizacja wyłączenia NIE Współpraca z przyciskami podświetlanymi NIE Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 0,56 W Temperatura pracy -25 ÷ 50 °C Wymiary 51×67×26 mm (± 1 mm) Montaż natynkowy Stopień ochrony IP20
Numer katalogowy:

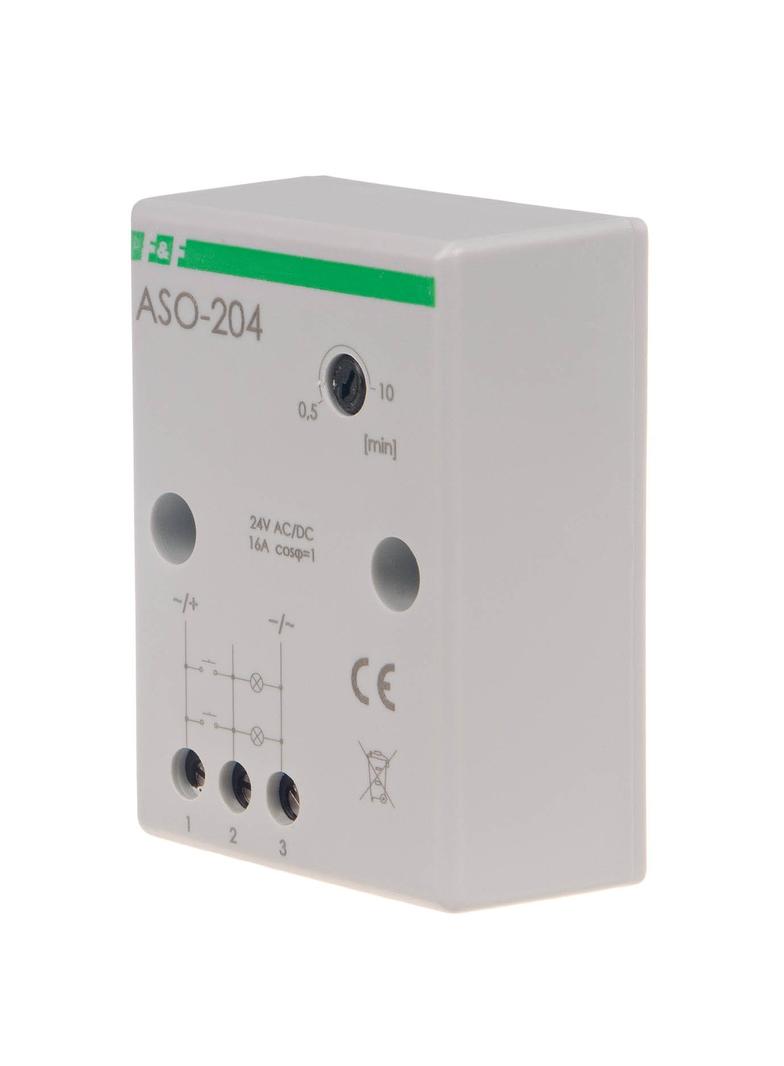

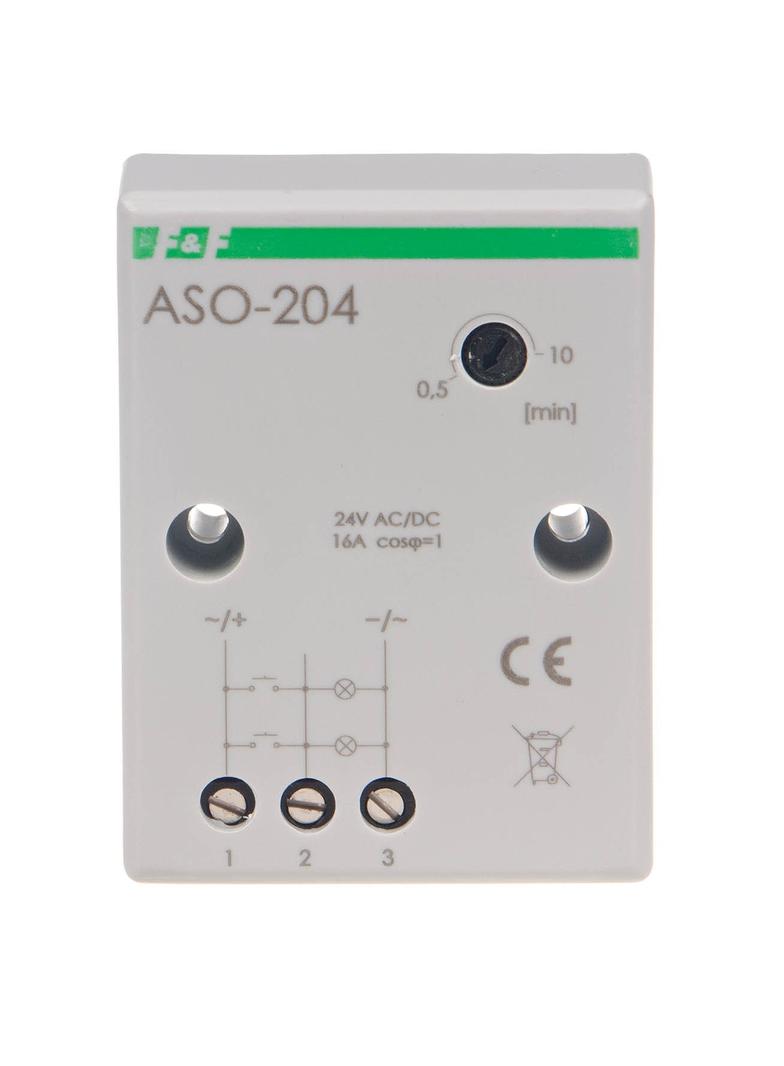

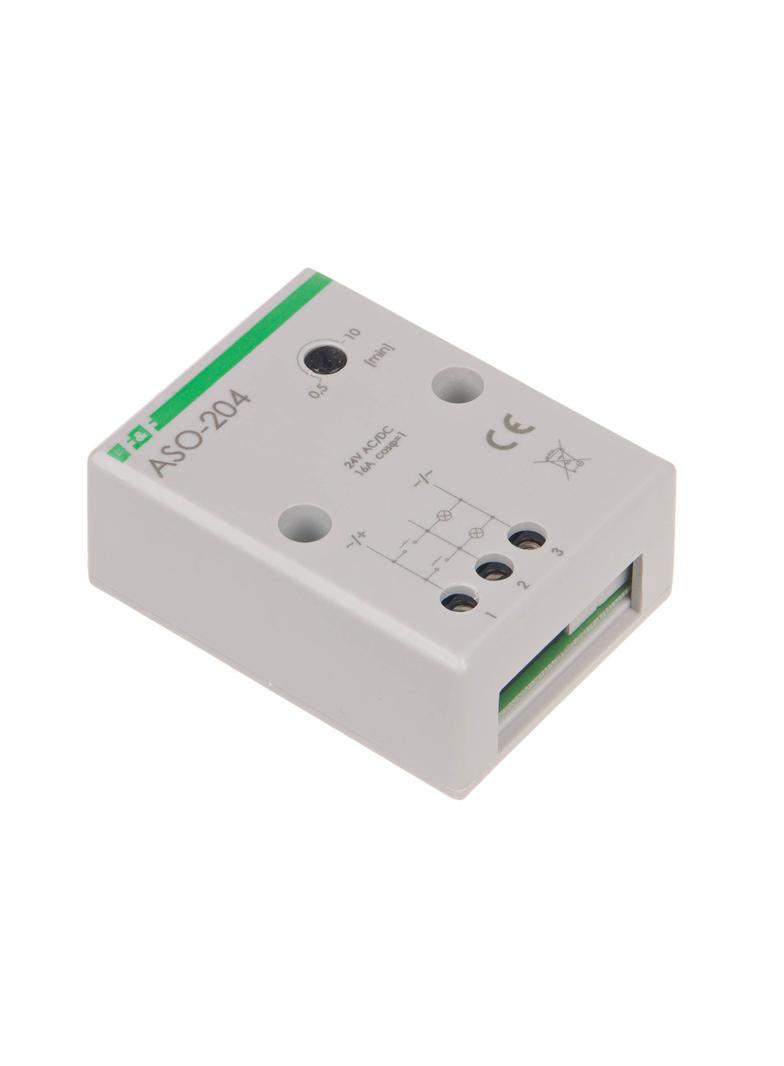

ASO-204
Głębokość wbudowania:
0mm
ETIM:
EC000297
Głębokość:
0.07
Funkcja:
Elektroniczny
Szerokość:
0.03
Waga:
0.064
Długość:
0.095
Sposób montażu:
Montaż natynkowy
Szerokość wyrażona liczbą modułów:
0
Liczba styków zwiernych:
1
Liczba styków rozwiernych:
0
Liczba styków przełącznych:
0
Napięcie sterowania 1:
21V - 27V
Rodzaj napięcia sterowania 1:
AC/DC
Częstotliwość napięcia sterowania 1:
0Hz - 50Hz
Znamionowy prąd załączania:
16A
Układ połączeń:
3 przewodowa
Zakres napięcia zasilającego:
21V - 27V
Maksymalna zdolność łączeniowa dla żarówek:
300W
Maksymalna zdolność łączeniowa dla świetlówek:
0VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą):
0VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO):
0VA
Rodzaj napięcia zasilającego:
AC/DC
Cykl pracy:
Powtarzalny + oświetlenie ciągłe
Ostrzeganie przed wyłączeniem:
Brak
Opóźnienie wyzwalania:
0.5min - 10min
Maksymalny prąd załączania (cos φ = 0,6):
12A
Prąd wkładki jarzeniowej wyłącznika:
0mA
Maks. moc przełączana LED:
100W
Pobór mocy:
0.56W
