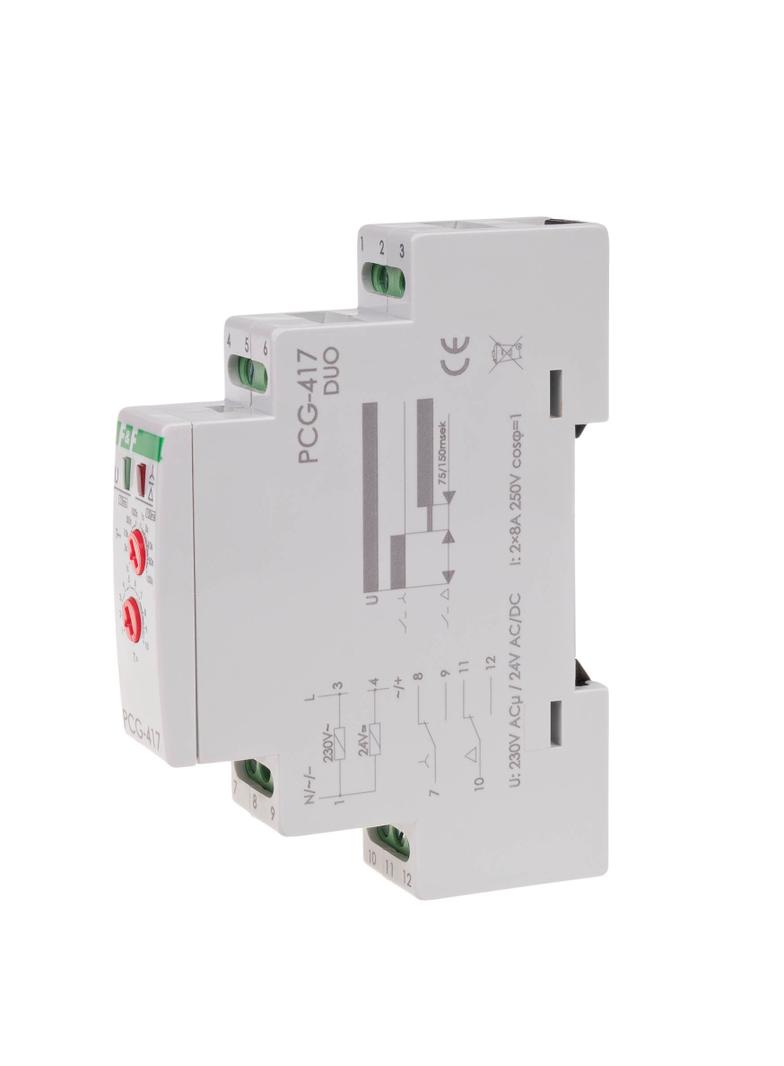

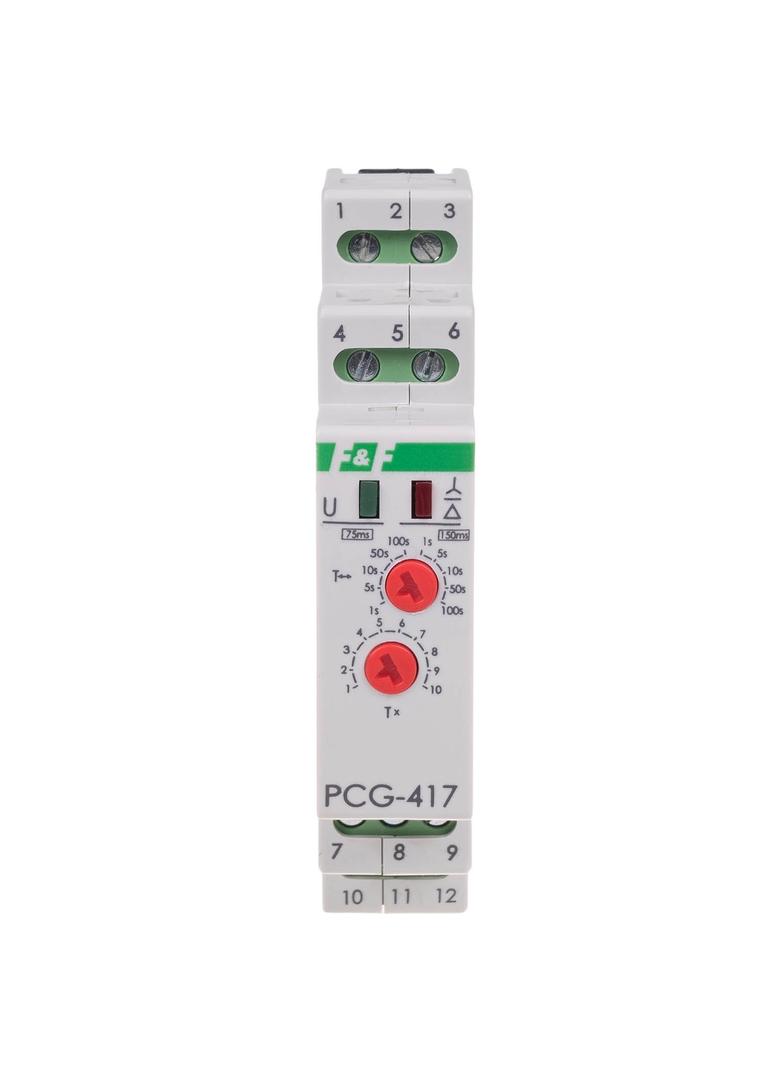

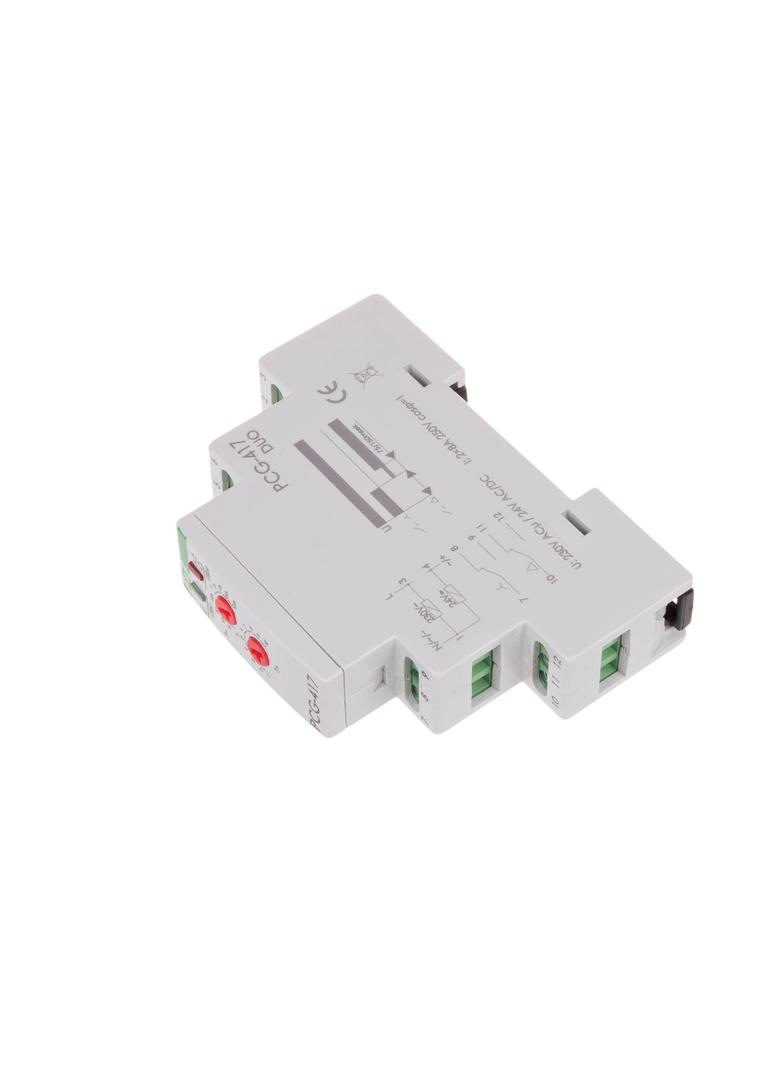

Napięcie zasilania 230 V AC / 24 V AC/DC Element wykonawczy 2 x przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO Separacja styku TAK Czas przełączania 75 msek / 150 msek Sygnalizacja zasilania LED zielona Sygnalizacja zadziałania LED czerwona Czas rozruchu GWIAZDA 1÷1000 sek Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
PCG-417DUO
ETIM:
EC001439
Funkcja załączania impulsowego:
Nie
Waga:
0.08
Długość:
0.095
Funkcja opóźnionego wyłączenia:
Nie
Głębokość:
0.07
Szerokość:
0.019
Funkcja opóźnionego załączania:
Nie
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Funkcja wyłączania impulsowego:
Nie
Głębokość:
65mm
Wysokość:
90mm
Szerokość:
18mm
Z wyjściem półprzewodnikowym:
Nie
Liczba wyjść zwłocznych, styk przełączny:
2
Liczba wyjść zwłocznych, styk zwierny:
0
Liczba wyjść zwłocznych, styk rozwierny:
0
Prąd znamionowy:
8A
Rodzaj napięcia sterowania:
AC/DC
Znamionowe napięcie sterowania Us dla DC:
21V - 27V
Znamionowe napięcie sterowania Us dla AC 50 Hz:
195V - 253V
Blok styków pomocniczych montowany na styczniku:
Nie
Odpowiedni do systemów zdalnego sterowania:
Nie
Możliwość sterowania zdalnego:
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany:
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany:
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony:
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony:
Nie
Funkcja formowania impulsu:
Nie
Funkcja gwiazda-trójkąt:
Tak
Do montażu na szynie TH:
Tak
Zakres nastawy czasu:
1s - 1000s
Montaż czołowy:
Nie
Kompletny z gniazdem:
Tak
Stopień ochrony (IP):
IP20
Rodzaj napięcia zasilania:
AC/DC
Napięcie pracy dla AC 50 Hz:
195V - 253V
Materiał styków:
Stop srebra i dwutlenku cyny (AgSnO2)
Napięcie pracy dla DC:
21V - 27V
Maksymalny prąd załączania:
8A
