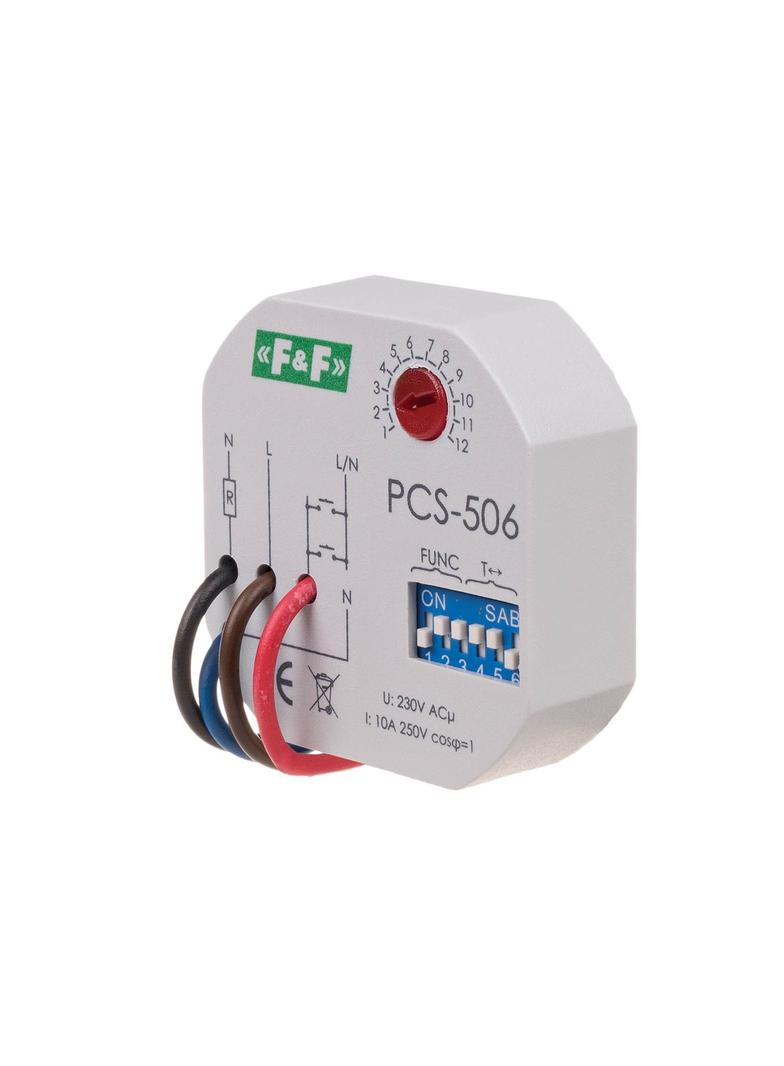

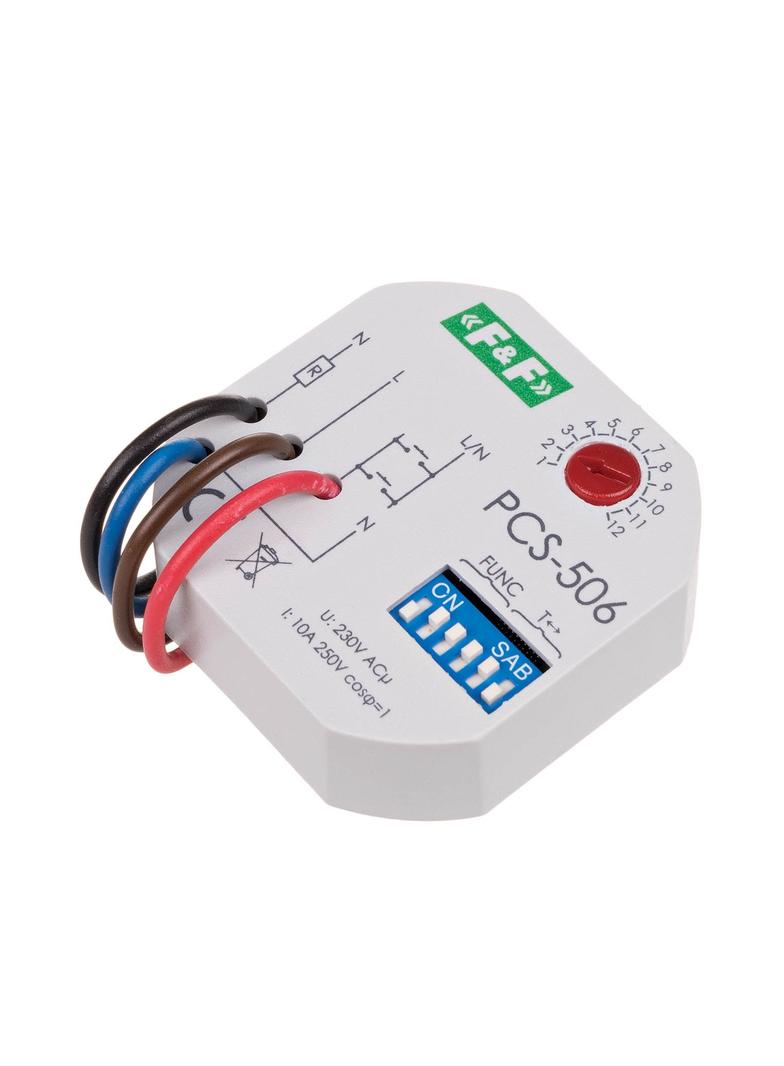

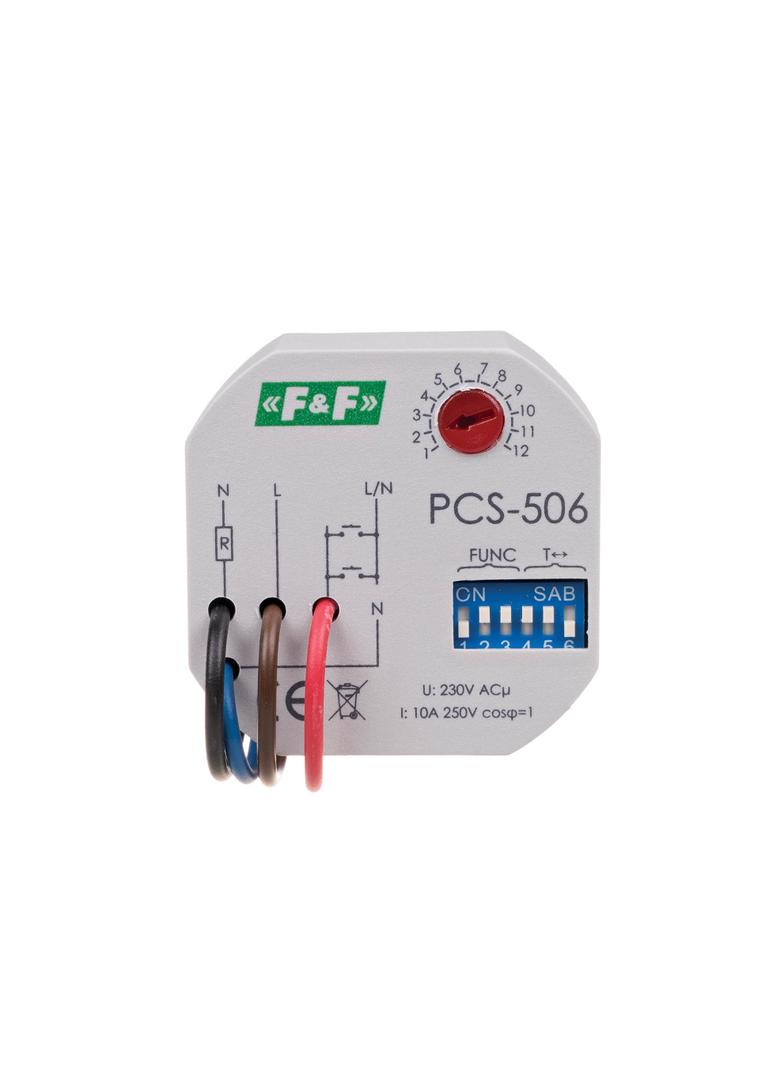

Napięcie zasilania 230 V AC Tryb pracy wielofunkcyjny Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO Separacja styku NIE Opóźnienie zadziałania 50 ms Prąd impulsu sterującego mniej niż 1 mA Czas działania – regulowany 0,1s÷24h Przyłącze 4×DY 1mm²; długość: 10 cm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary Ø 55 mm; wysokość: 13 mm Montaż w puszce podtynkowej Ø60 Stopień ochrony IP20
Numer katalogowy:
PCS-506
ETIM:
EC001439
Funkcja załączania impulsowego:
Tak
Waga:
0.053
Szerokość:
0.026
Głębokość:
0.07
Funkcja opóźnionego wyłączenia:
Tak
Długość:
0.095
Funkcja opóźnionego załączania:
Tak
Rodzaj połączenia elektrycznego:
Inne
Funkcja wyłączania impulsowego:
Tak
Głębokość:
16mm
Wysokość:
50mm
Szerokość:
50mm
Z wyjściem półprzewodnikowym:
Nie
Liczba wyjść zwłocznych, styk przełączny:
0
Liczba wyjść zwłocznych, styk zwierny:
1
Liczba wyjść zwłocznych, styk rozwierny:
0
Prąd znamionowy:
8A
Rodzaj napięcia sterowania:
AC
Znamionowe napięcie sterowania Us dla AC 50 Hz:
195V - 253V
Blok styków pomocniczych montowany na styczniku:
Nie
Odpowiedni do systemów zdalnego sterowania:
Nie
Możliwość sterowania zdalnego:
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany:
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany:
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony:
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony:
Nie
Funkcja formowania impulsu:
Nie
Funkcja gwiazda-trójkąt:
Nie
Do montażu na szynie TH:
Nie
Zakres nastawy czasu:
0.1s - 2073600s
Montaż czołowy:
Nie
Kompletny z gniazdem:
Tak
Stopień ochrony (IP):
IP20
Rodzaj napięcia zasilania:
AC
Napięcie pracy dla AC 50 Hz:
195V - 253V
Materiał styków:
Stop srebra i dwutlenku cyny (AgSnO2)
Maksymalny prąd załączania:
8A
