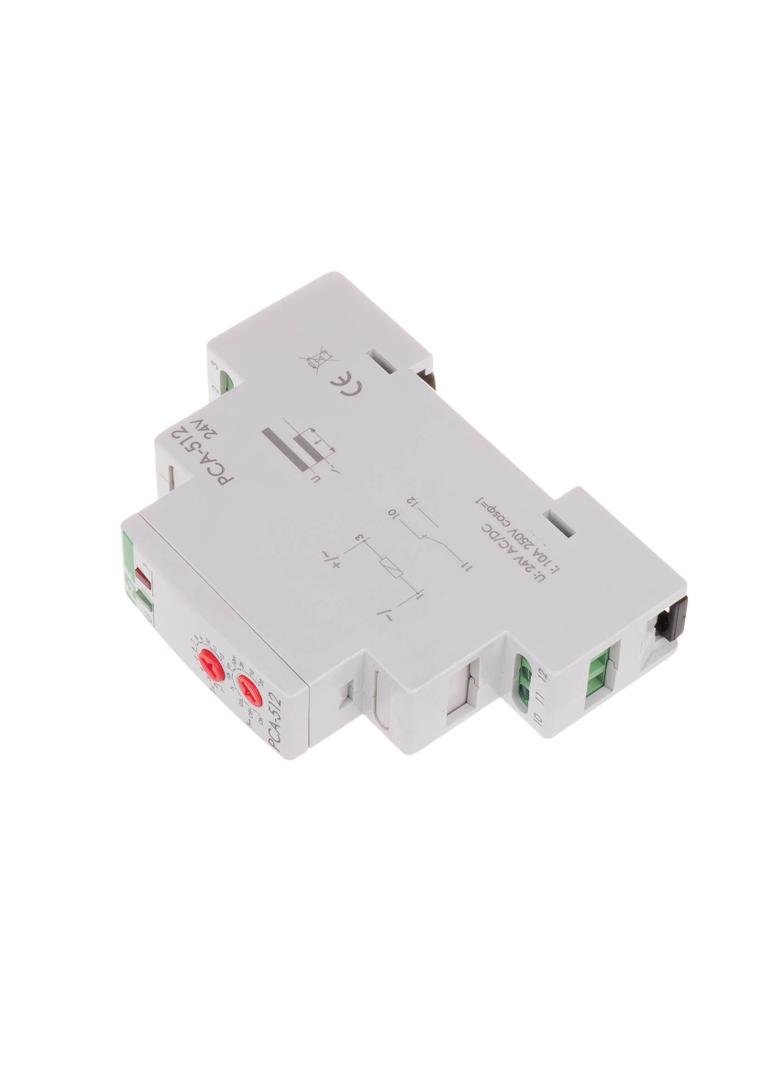

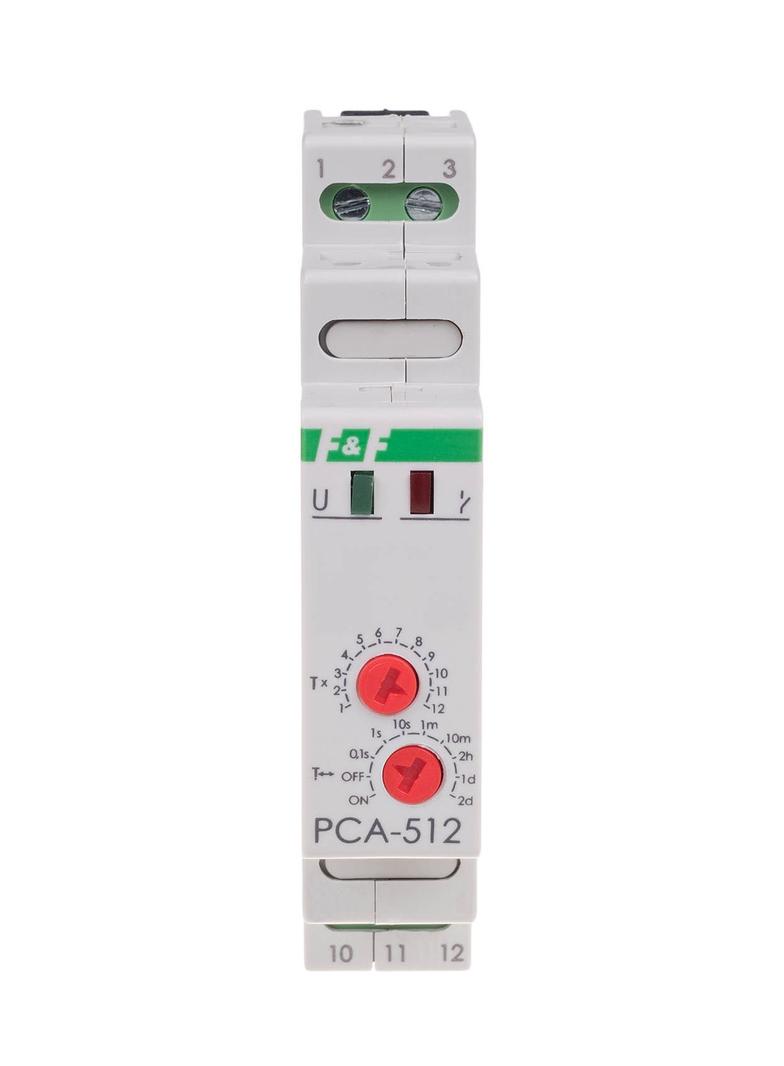

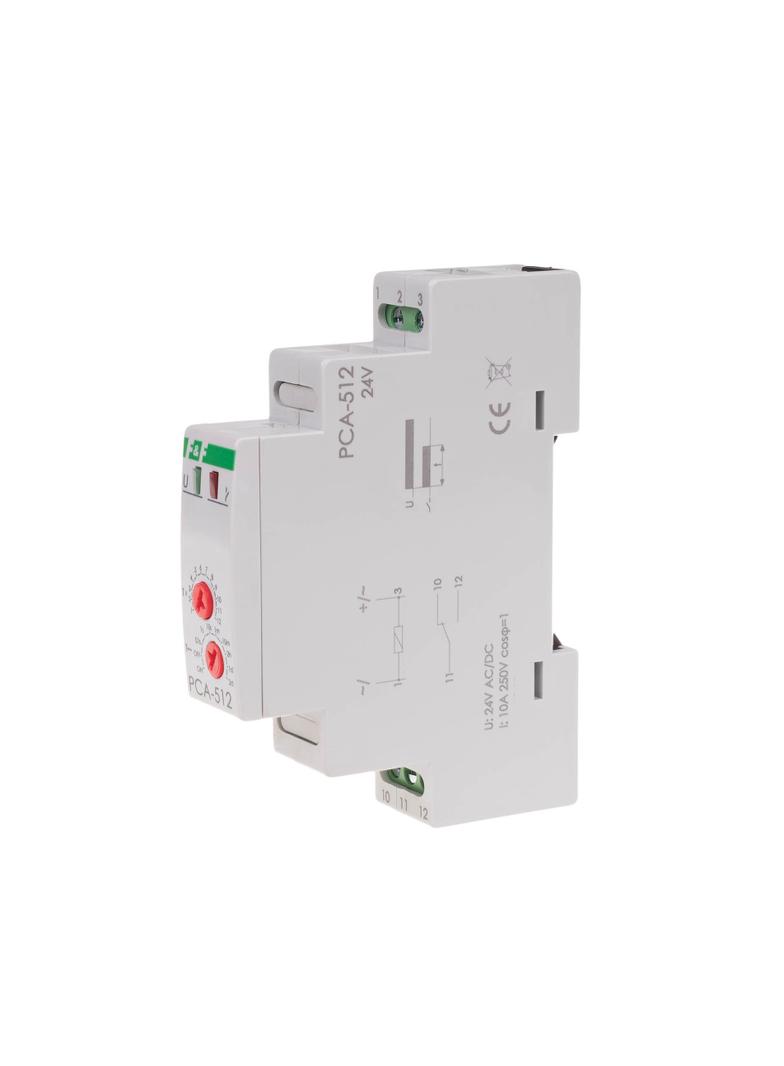

Napięcie zasilania 24 V AC/DC Tryb pracy opóźnione wyłączenie Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Opóźnienie zadziałania 50 ms Sygnalizacja stanu styku LED czerwona Czas działania – regulowany 0,1 s ÷ 576 godz. Sygnalizacja zasilania LED zielona Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
ETIM:
EC001439
Numer katalogowy:
PCA-512-24V
Funkcja załączania impulsowego:
Nie
Szerokość:
0.019
Długość:
0.095
Głębokość:
0.07
Waga:
0.064
Funkcja opóźnionego wyłączenia:
Tak
Funkcja opóźnionego załączania:
Nie
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Funkcja wyłączania impulsowego:
Nie
Głębokość:
65mm
Wysokość:
90mm
Szerokość:
18mm
Z wyjściem półprzewodnikowym:
Nie
Liczba wyjść zwłocznych, styk przełączny:
1
Liczba wyjść zwłocznych, styk zwierny:
0
Liczba wyjść zwłocznych, styk rozwierny:
0
Prąd znamionowy:
8A
Rodzaj napięcia sterowania:
AC/DC
Znamionowe napięcie sterowania Us dla DC:
21V - 27V
Znamionowe napięcie sterowania Us dla AC 60 Hz:
21V - 27V
Znamionowe napięcie sterowania Us dla AC 50 Hz:
21V - 27V
Blok styków pomocniczych montowany na styczniku:
Nie
Odpowiedni do systemów zdalnego sterowania:
Nie
Możliwość sterowania zdalnego:
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany:
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany:
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony:
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony:
Nie
Funkcja formowania impulsu:
Nie
Funkcja gwiazda-trójkąt:
Nie
Do montażu na szynie TH:
Tak
Zakres nastawy czasu:
0.1s - 2073600s
Montaż czołowy:
Nie
Kompletny z gniazdem:
Tak
Stopień ochrony (IP):
IP20
Rodzaj napięcia zasilania:
AC/DC
Napięcie pracy dla AC 50 Hz:
21V - 27V
Materiał styków:
Stop srebra i dwutlenku cyny (AgSnO2)
Napięcie pracy dla DC:
21V - 27V
Maksymalny prąd załączania:
8A
