Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/677de06259de4162a60c542fdaf7aab6.jpg)
:fill(white)/e54a81b82cf1746a41e857ce1a2b2183.jpg)
:fill(white)/048465f5423ef7137bf27589ad792088.jpg)
:fill(white)/b0d22294a88521a989c4a06585e4e11c.jpg)
:fill(white)/e6c40d34217afde4cecd265e288dd675.jpg)
:fill(white)/1c401c8e19dfbb6689c257a158a0903e.jpg)
:fill(white)/5304d71c7f22f6c18b1f75badea79bc1.jpg)
:fill(white)/69af17c468f836b8d315dc14cecfa911.png)
:fill(white)/6dd37ea355e9b3f375e12466724c4eba.png)
:fill(white)/bb273779292e362a0d37a8e4d4004cab.png)
:fill(white)/16c03dc1a02c85a24d7f2b59784bce0a.png)
:fill(white)/367f431feaa1cbb4ea258396fe4f0039.png)
:fill(white)/0906671396e794301cd72a24eadd3f88.png)
:fill(white)/1384fd6bb07ba90ab43f13f08de4db94.png)
:fill(white)/92615a8b270cb0735d342dc4568a59f5.png)
:fill(white)/22f6456409679150f7a2daa504e195dd.png)
:fill(white)/f168b7b3050130c03c4a97d9633bb3f9.png)
:fill(white)/40544ed836fb072922be3b8a3b3351bc.png)
:fill(white)/6f91c8540ada479dceeba0dcd3b4f4c3.png)
:fill(white)/17f588368faef53bbcff3405fb3a6672.png)
:fill(white)/53eeca5e3597a0770e444545f9653667.png)
:fill(white)/2b47fd6ad07943af866a6c48264f62f0.png)
:fill(white)/ed9b0af5ac04869be1962793513a241b.png)
:fill(white)/c7850dca2acc5bc17963e856a4f28e5a.png)
:fill(white)/0ac8d739cfa695ca659c0baa2738bfb8.png)
:fill(white)/9a5f7a806a61a63aa08a16ada5ee6078.png)
:fill(white)/ddbf55968c25b3d020bdf435b7116b91.png)
:fill(white)/ac7077dcca8f684424c229578ce10a83.png)
:fill(white)/bc26ea9432a99f9f5e93cebfe0f48bb8.png)
:fill(white)/c56c4beb70d34a77bc390edd986510c1.png)
:fill(white)/9eb2fdc702a16064145fc334bf2743ae.png)
:fill(white)/260169a9006e7d82ac90e7a3dd58c1f5.png)
:fill(white)/7eaa2b0ae1323d463f9200ef7c855262.png)
:fill(white)/de5080e92c869554c6eb958e6bba994f.png)
:fill(white)/db383c6db9300b8a7b16221a11042864.png)
:fill(white)/84e0875048b49a91253fd54c187bd330.png)

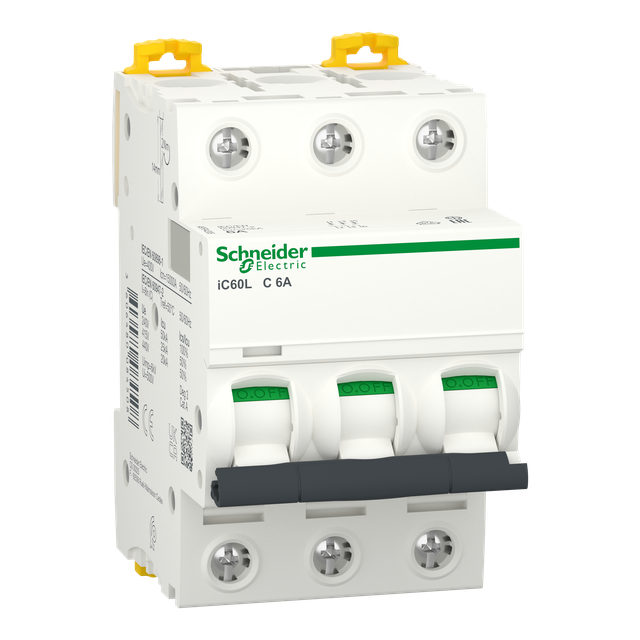

:fill(white)/42d709af12515121a4cecfa391b3c049.png)
:fill(white)/e32ef70c72adba916521eebd9c5da825.png)
:fill(white)/cf79ebe7de1e31acf1cc8fa43e3548b4.png)
:fill(white)/378ca988d8fe812a35c7bb8f32d4d418.png)
:fill(white)/b4391522f5dbeebf51f41e2e79e44939.png)
:fill(white)/ba599ab804ddcce894d777997a288b55.png)
:fill(white)/c04b020a7b1df3ff097d71b8931c5f44.png)
:fill(white)/e94af901a266f9bbb67ed3f983cc069d.png)
:fill(white)/e8d127ed8b135dd883db943d3b2973a5.png)
:fill(white)/57d44e1818d15a0cac0821a90cdd947e.png)
:fill(white)/e18bddde3db2371fdd4322acff30f494.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

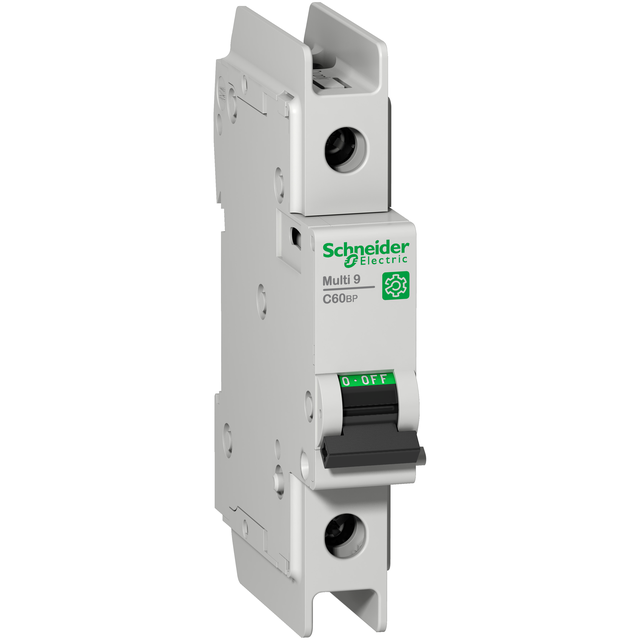

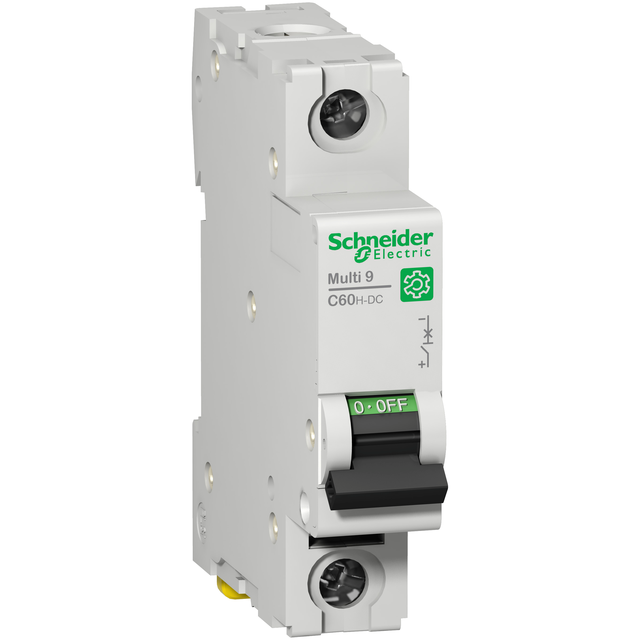

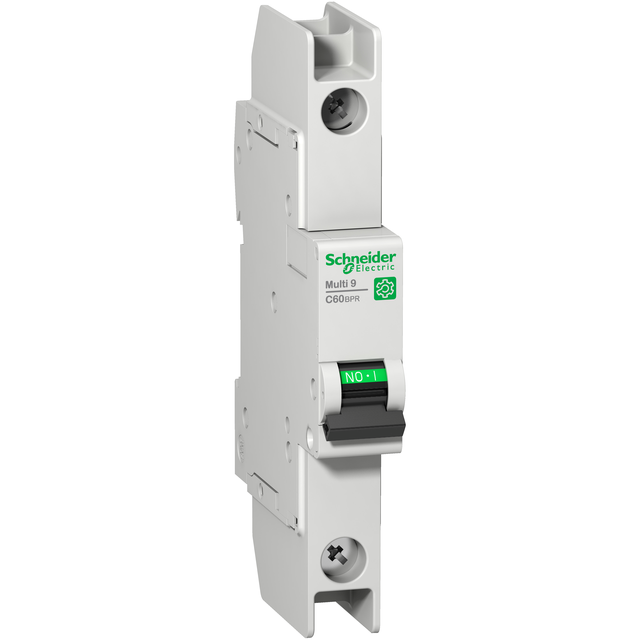

- wyłącznik nadprądowy 1-biegunowy

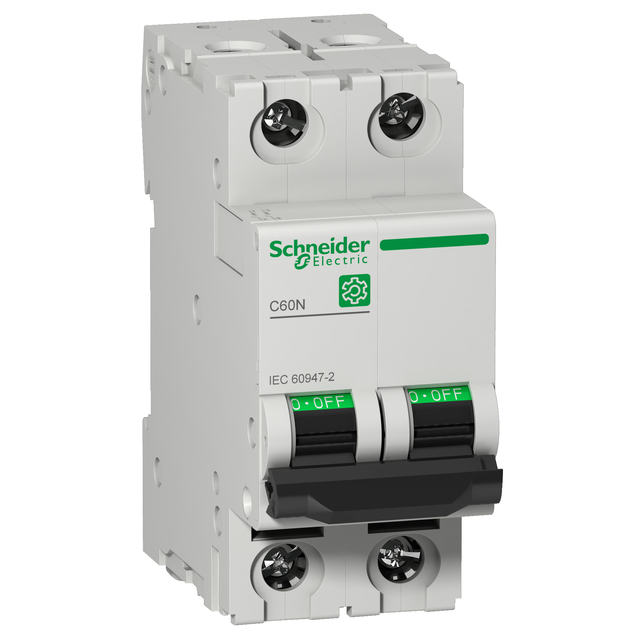

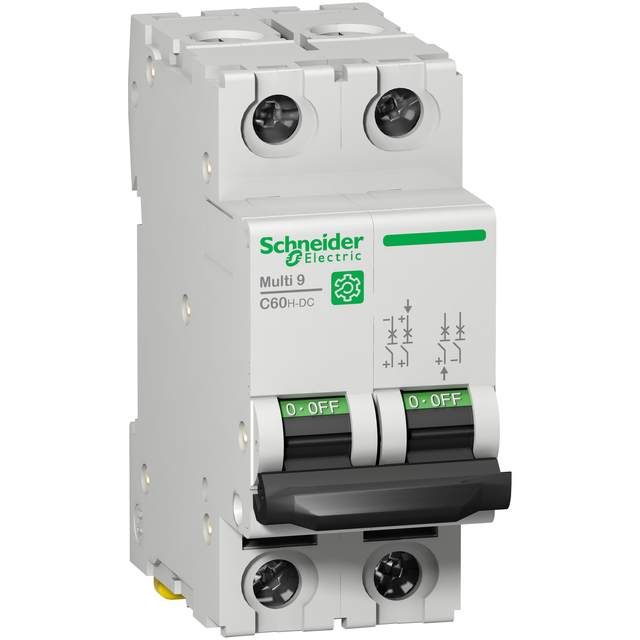

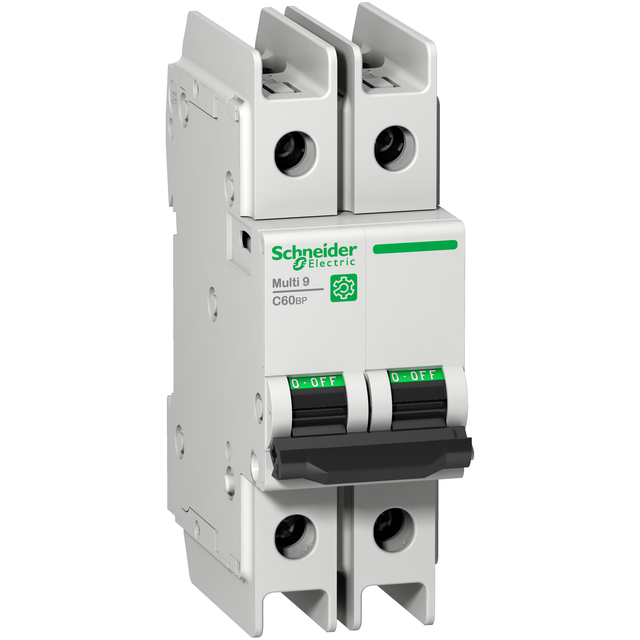

- wyłącznik nadprądowy 2-biegunowy

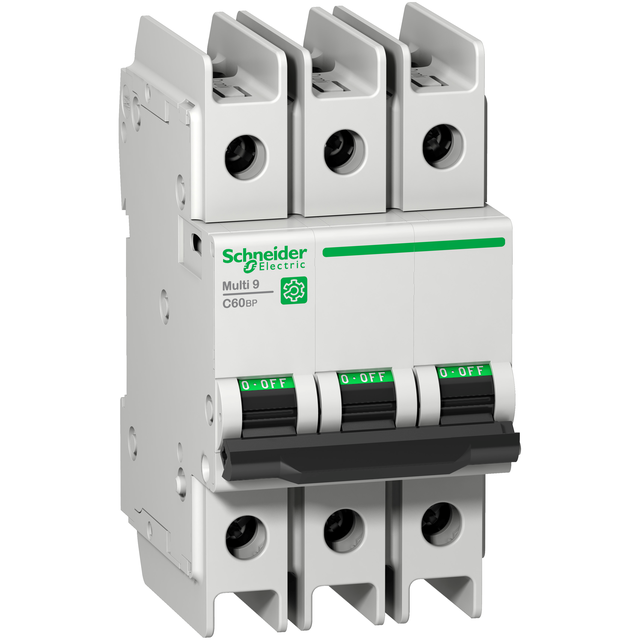

- wyłącznik nadprądowy 3-biegunowy

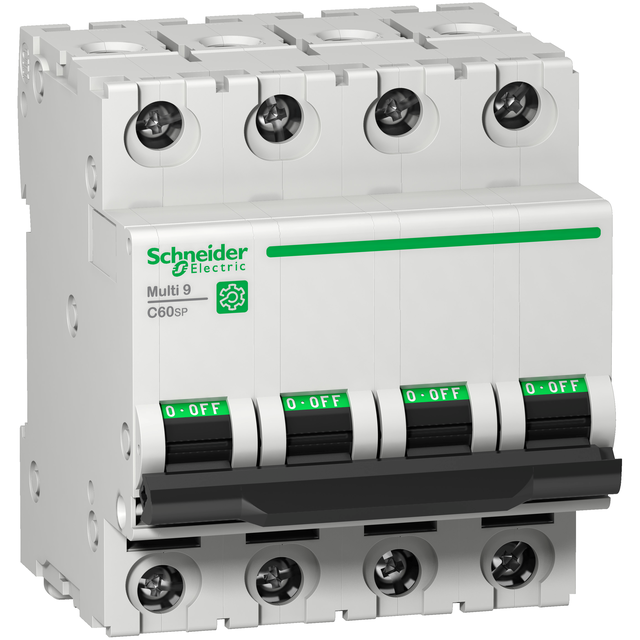

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
