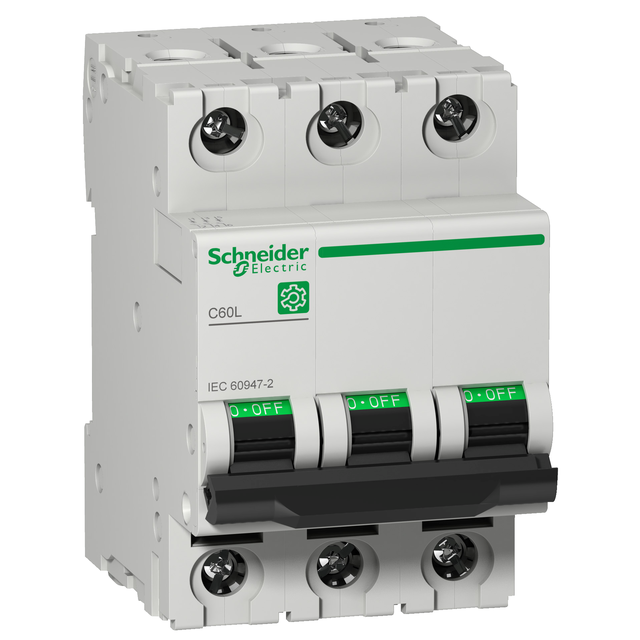

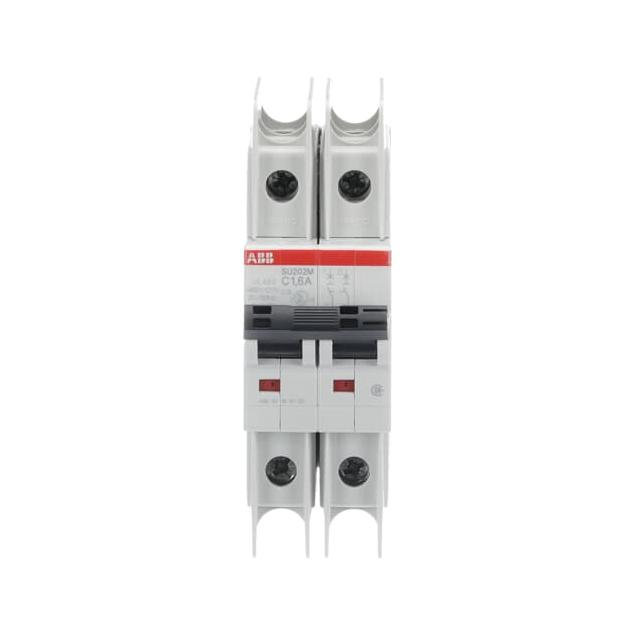

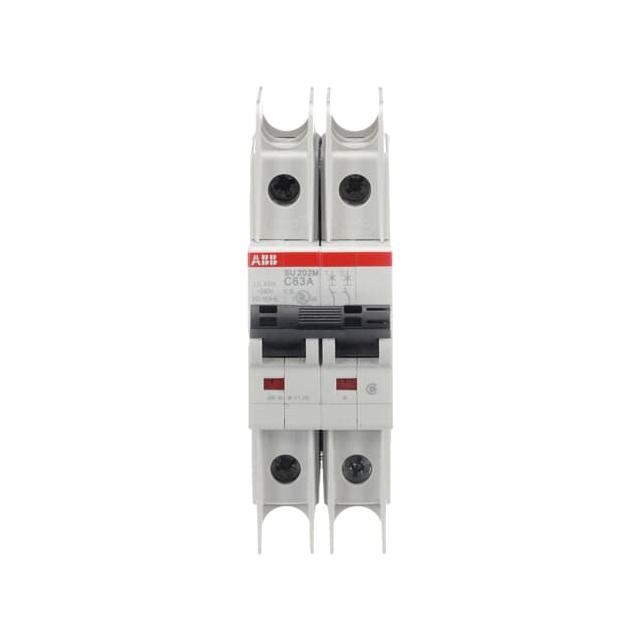

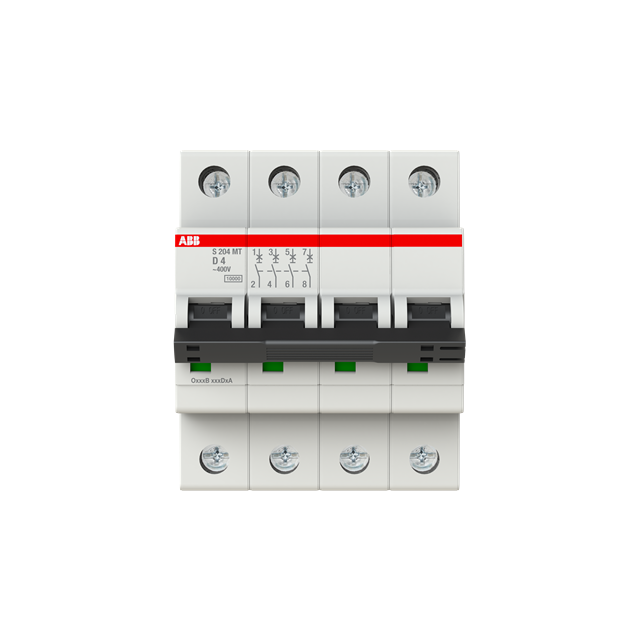

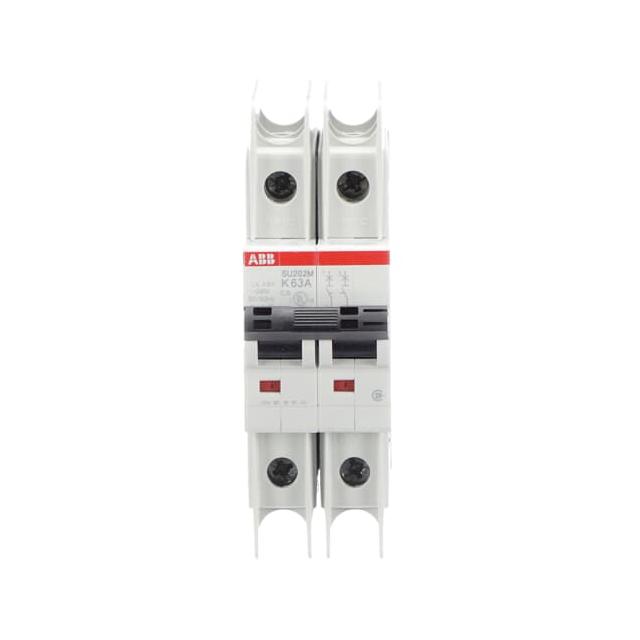

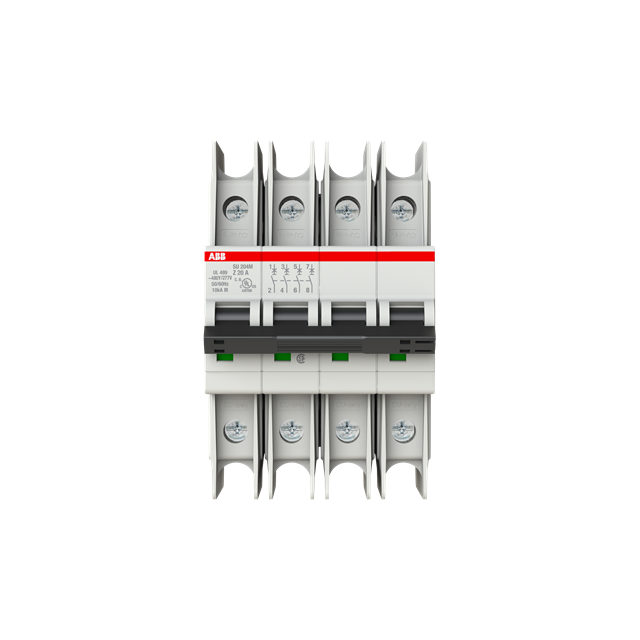

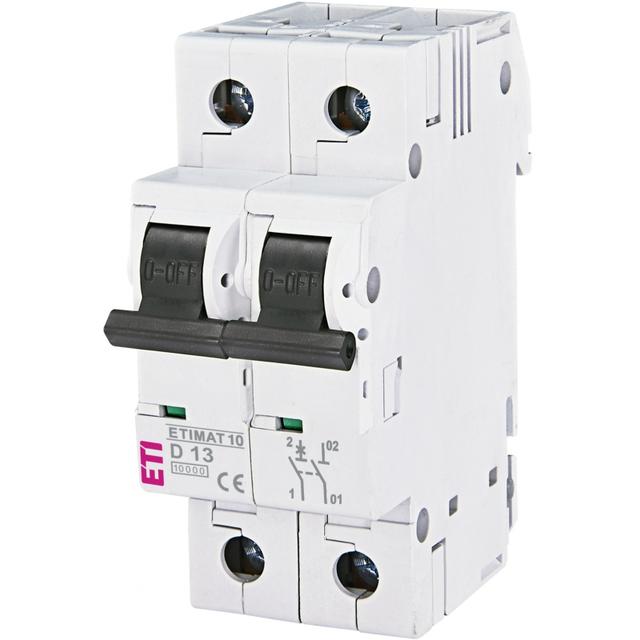

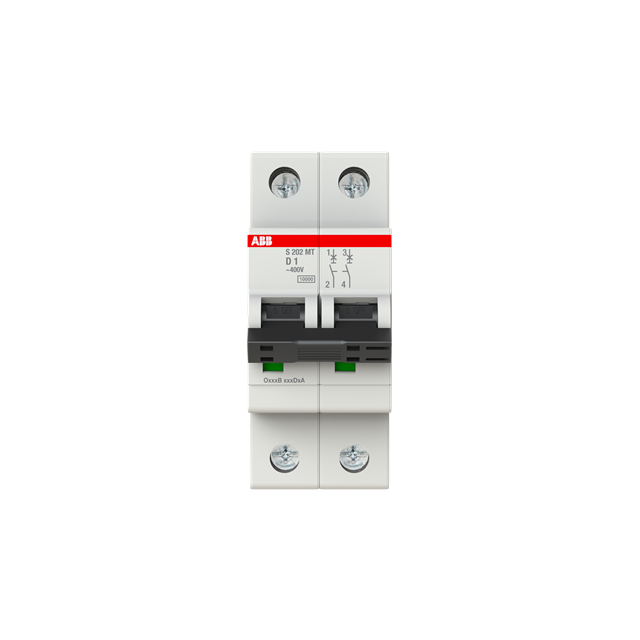

Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/2803263a01ecf631045768af832ff8c2.png)
:fill(white)/e4e2da879939873142848abe654d499e.png)
:fill(white)/00f93c8f8192e4bb37a14a4085415afc.png)
:fill(white)/1eee57e45e8e0527e2b0f78f786e22ff.png)
:fill(white)/bd2884d28d76530e12f7341e32237480.png)
:fill(white)/04f98664473f83435f292237814428e2.png)
:fill(white)/8b4a275cdfe1823334f566ce05c4baf3.png)
:fill(white)/4b01c933babd56948ae800efc8af20e1.png)
:fill(white)/0bf061d139572478ce6b58907fd22c5f.png)
:fill(white)/a4829068dfc1c5a35231d1aa9ffc95f8.png)
:fill(white)/302513f95e4b0dd1207091178051183f.png)
:fill(white)/37f071d847cee49d89eeb3df1fd7f9f1.png)
:fill(white)/e94996fbe1536815b104f40c9bbce7b8.png)
:fill(white)/88428f53a4ff023672cb2eef790a49e9.png)
:fill(white)/b35cc0feb1efccf1809e009adaa42598.png)
:fill(white)/2dcdae7ab07c99c0e39c04352fc1f180.png)
:fill(white)/22e15ad65f79f000adbf4093bd36213e.png)
:fill(white)/e47923281fed9e9b028859c1069ba930.png)
:fill(white)/2f4c8b4c96794d168ff34b9b1d0dc556.png)
:fill(white)/cb0b06006f64fd273c692c628a136c56.png)
:fill(white)/6307649f7444ed62a01ac299f27b9859.png)
:fill(white)/e3d0001ddb55507690d70d9c8102305b.png)
:fill(white)/2bd9119383a64344de63a8520324814f.png)
:fill(white)/0dc05b467d4140e99069cb7939332300.png)
:fill(white)/75fe8a9ba4e0595df0bd6557a3321df6.jpg)
:fill(white)/bfc598b9c28829520d85f3fc7b53ee75.png)
:fill(white)/c34e5c69e0952ef80210665014b736f1.jpg)
:fill(white)/c07a5864ed00c56f8eae2fa86d9ee8b2.jpg)
:fill(white)/8882c21a426b836efb3e140383fd3213.jpg)
:fill(white)/d36a2c4c6e02627b80d7937428be0d5f.jpg)
:fill(white)/2e7a282047ad4dd2dfac2f59198a2436.jpg)
:fill(white)/efdda7c1f471b361836189025bdee7c0.jpg)
:fill(white)/85925b465047512d3767f5328c99e022.jpg)
:fill(white)/1511413718b43d0b7aafcb50ed025f75.jpg)
:fill(white)/8ad45f70ab8861badf0f295a9e5abb18.png)
:fill(white)/1427887256309fe1da7ce527dce880c7.png)
:fill(white)/f44434118d66ce71ed77b46c8cb46d6a.png)
:fill(white)/bb928548770ee7bd03305460e4ed3c7e.jpg)
:fill(white)/d8e2786979dfc8f7c5488ccc61d40483.jpg)
:fill(white)/ea7d27891935a8acd841380d750bd8f7.jpg)
:fill(white)/52ca599c04a1d96c89ea37850b3a94ae.jpg)
:fill(white)/79430acbbdefd79e7bd9bba48f30cf90.jpg)
:fill(white)/0a9de6af3a06965619abf2b6309bb387.jpg)
:fill(white)/ec890e5d5586d7df6c2118828c843166.png)
:fill(white)/2a59a235421f4e915adf6c1dc6443bc4.png)
:fill(white)/3a51aca2f22eee2956fcd5a4b4b2ca01.png)
:fill(white)/a29f2ba92265578f9ea5d0ec9cb3972f.jpg)
:fill(white)/d9a0a96a569f2b38cec3a2d7d5d1e6f0.jpg)

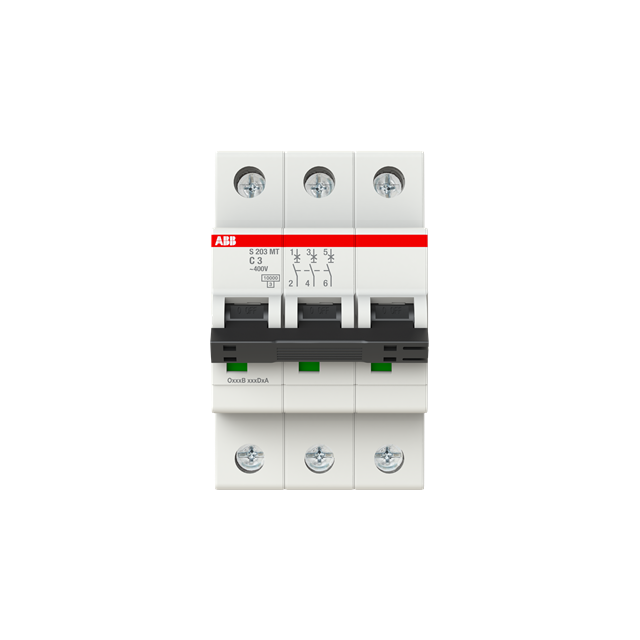

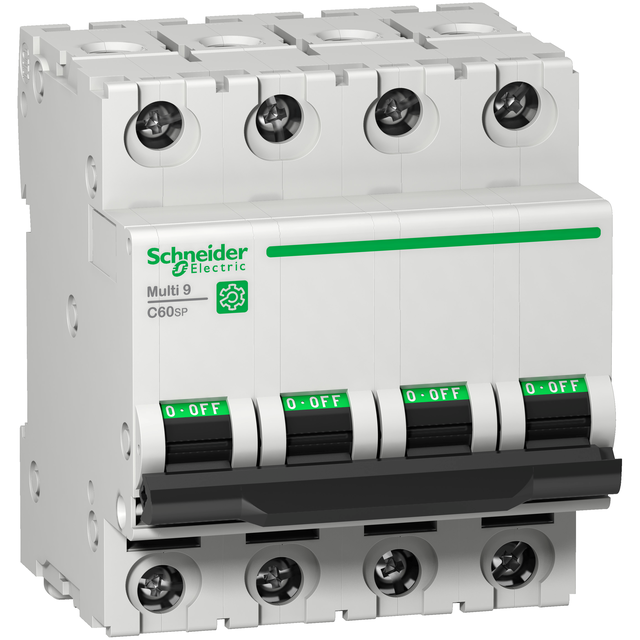

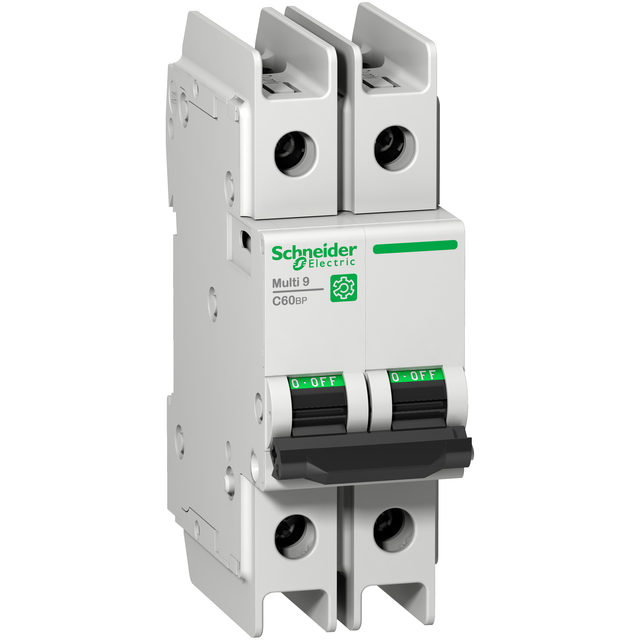

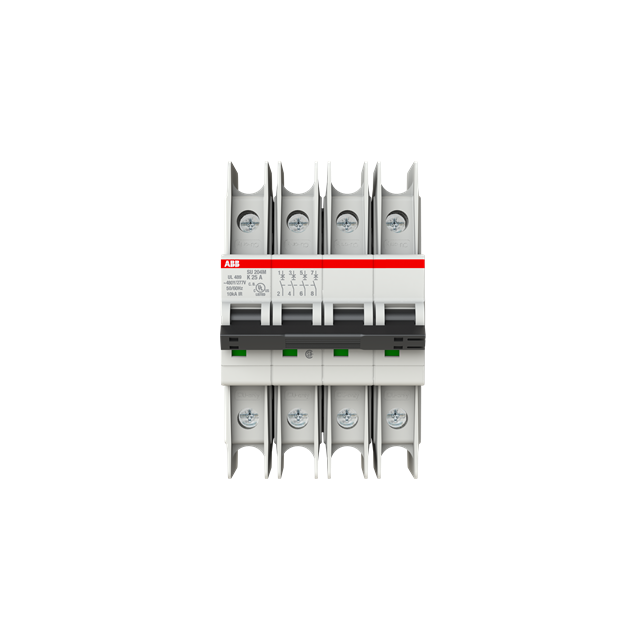

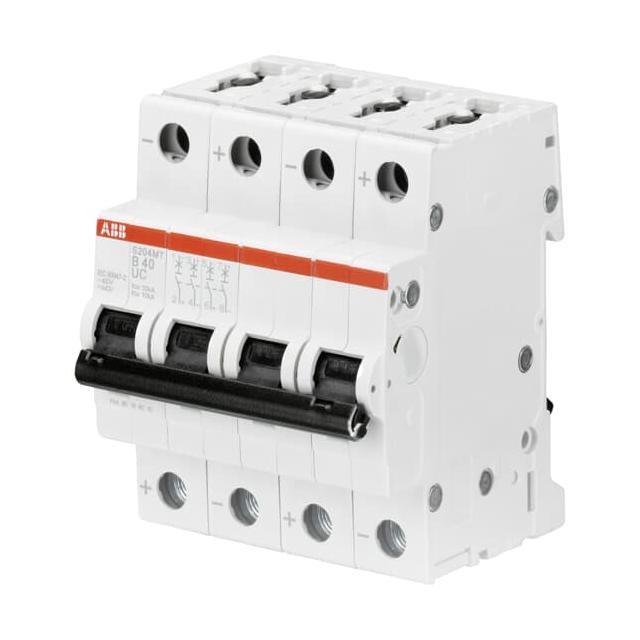

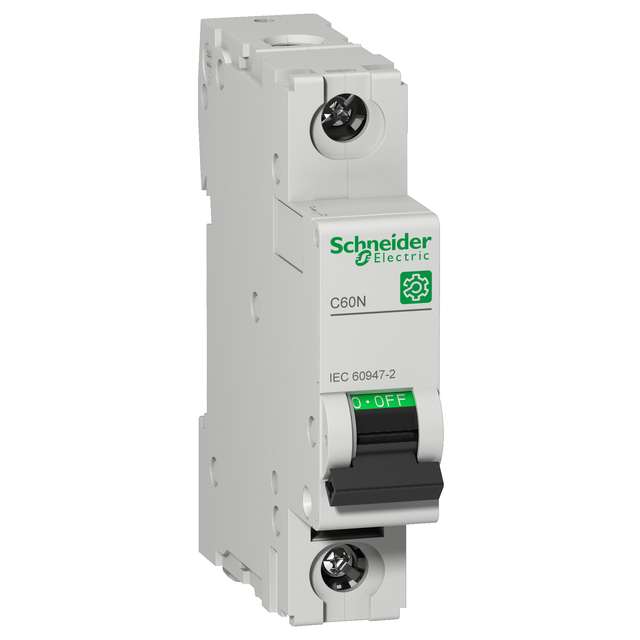

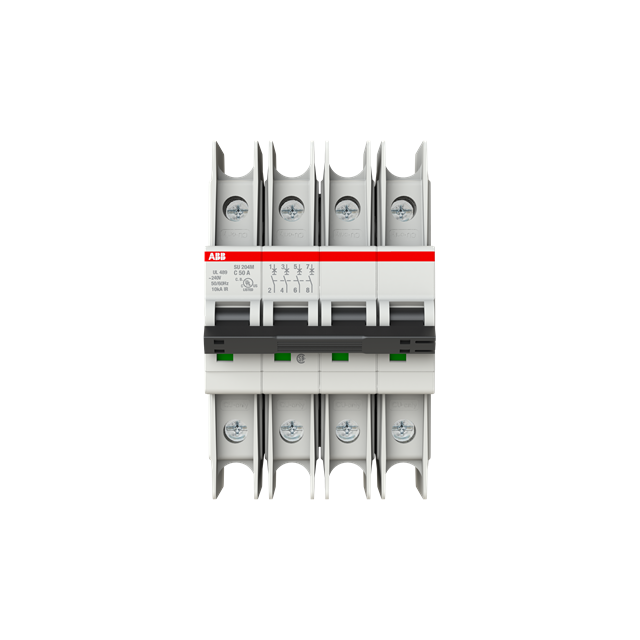

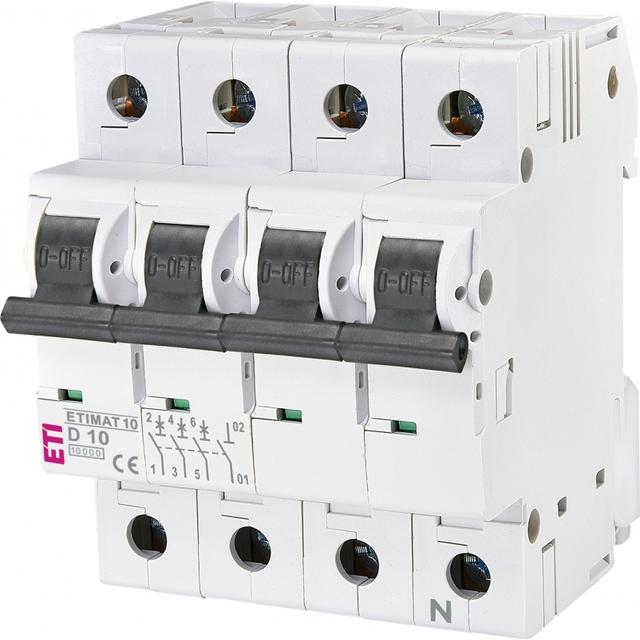

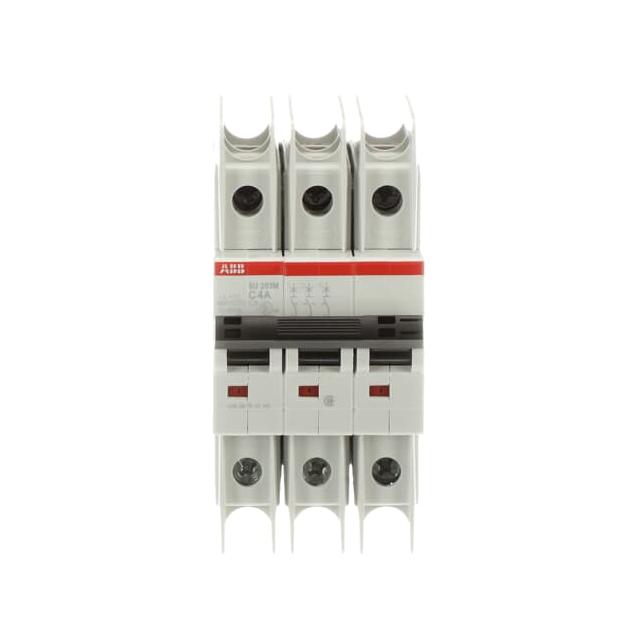

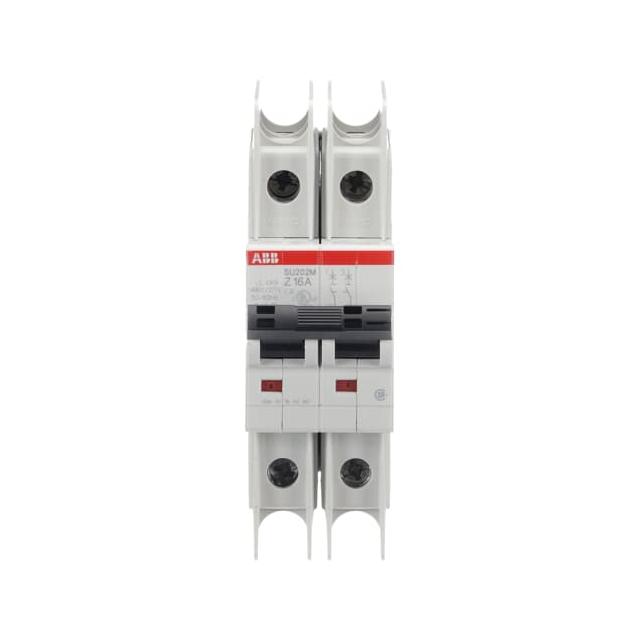

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
