Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/16aff5e6d97d9cbf84e61d7d0db60c62.png)
:fill(white)/f2920e502db70f55ff24e5ad59c9de09.png)
:fill(white)/47c04e90fd82c113e7768da741820070.png)
:fill(white)/4b93f8ae60e38bbd19328eb1750ce16b.png)
:fill(white)/f21d05fc2dddcdfd24466590c77d5561.png)
:fill(white)/cb490f2fe93ed581ef0bb405821a9ef1.png)
:fill(white)/8868e11479767b3b934dfd43cebaf27a.png)
:fill(white)/9aba45f788e1345afb07ff6b801f0f67.png)
:fill(white)/983ce475b2316608ee34328c7bab54a4.png)
:fill(white)/bb654548472f566453b2af48e6943585.png)
:fill(white)/d7aaa6e8536c1daf59d14cf958c31b65.png)
:fill(white)/1dd5e0dde4bca39ec06c71b5f9877eb8.png)
:fill(white)/d1330b42b4dbd6e81bfa9b495b29b132.png)
:fill(white)/1774657ca279351bc4a7c4453d2cb61f.png)

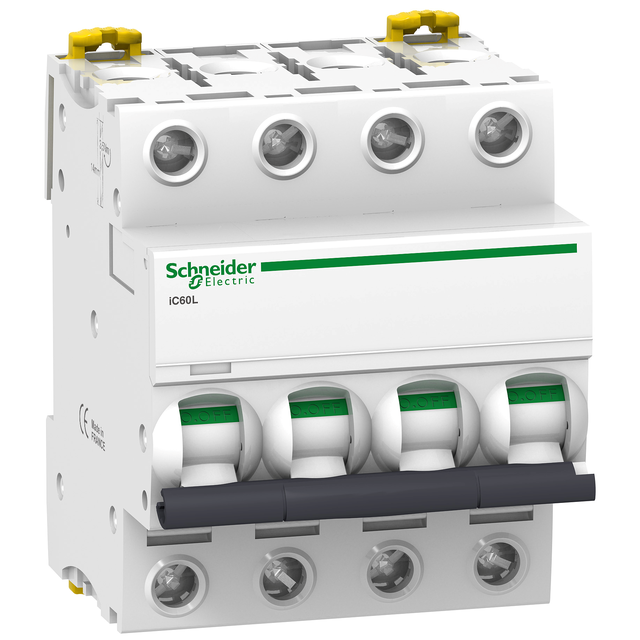

:fill(white)/a56edfc264d0cc73043d4e53b5a244ea.png)

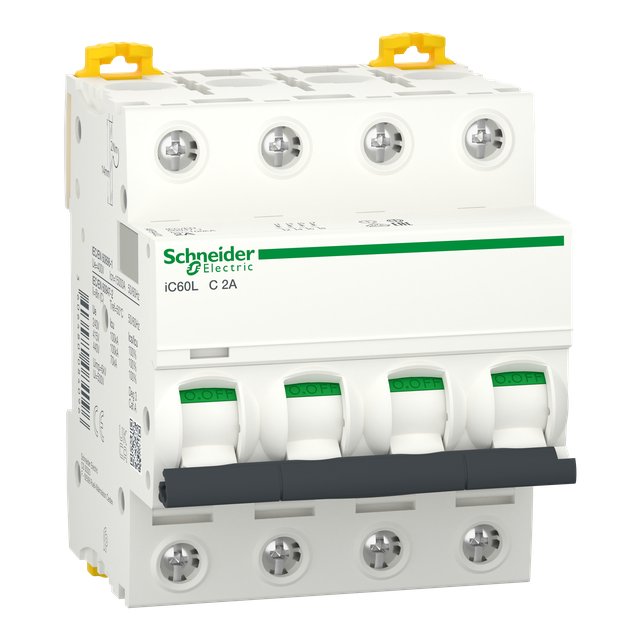

:fill(white)/fb8a1cd265635017e7774d51abc0f75c.png)

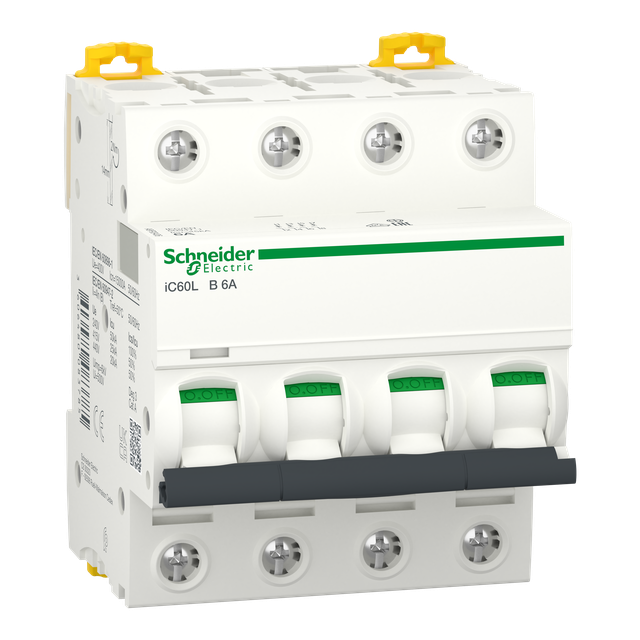

:fill(white)/762eab9bd2809f6cc8b47657e9c44d8e.png)
:fill(white)/b06568ff9e5b702a171b72407fa4f923.png)

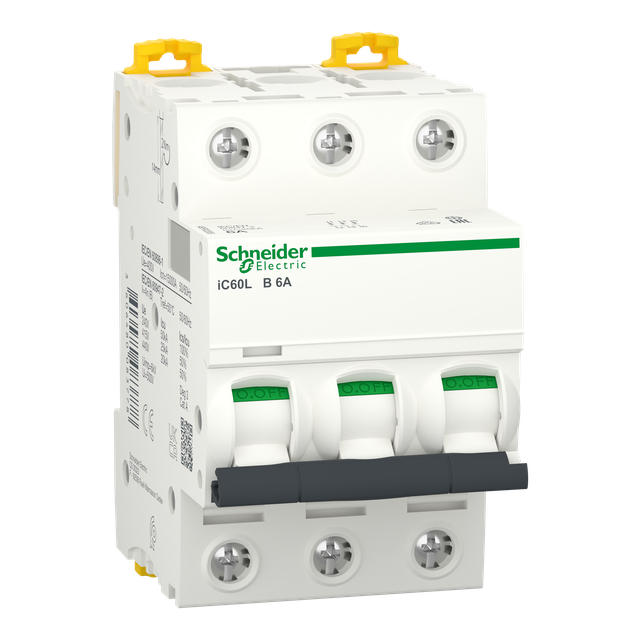

:fill(white)/6180e7561c486c7c1d90f44e5ea2f189.png)
:fill(white)/f3dbc53f0fd356017ce5e48df0bbd184.png)
:fill(white)/acb66947c047410adb456f3520410a86.png)

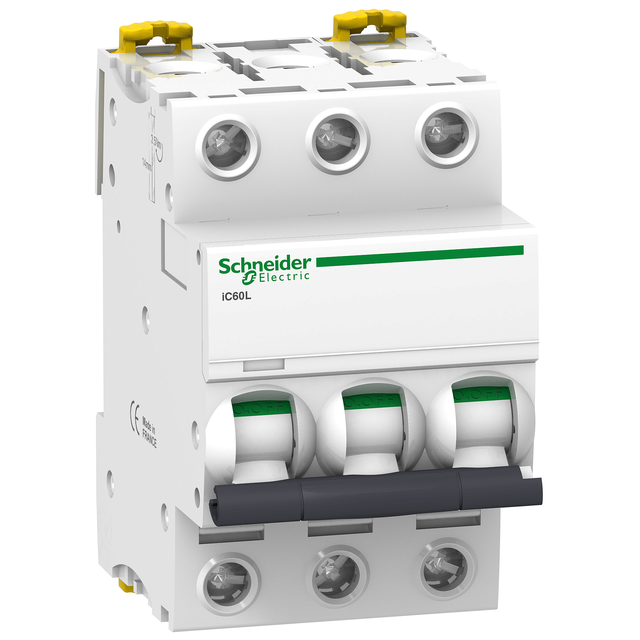

:fill(white)/f8af5f5974e3a37ae40d63b211e58bf4.png)

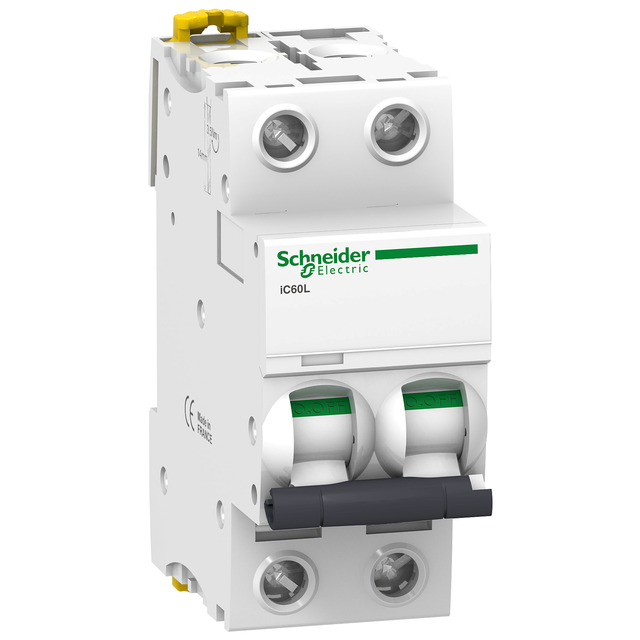

:fill(white)/60021bced06f915308614429d95c961d.png)
:fill(white)/b2c8df040e0c5f3c4ed75ea52248cba2.png)
:fill(white)/183a30feaa7f3bd4eb61043cc94b1163.jpg)
:fill(white)/7112dd0ba49d8318fa80b3ce3dda7f07.jpg)
:fill(white)/44345ed30cfdfce703615307ce97dced.png)
:fill(white)/ec212d6487d1fb850cecd3f2b4537591.png)
:fill(white)/921b4d98b3bf5aca9fb740a086cdca46.png)
:fill(white)/83f00eeb796a3231074f06fc18309fe6.png)
:fill(white)/e83574747a80400f566cd294445c36bd.png)
:fill(white)/a4ec92376ed7f1ab6fe8c9ee069df58b.png)
:fill(white)/665821e48b578fd563618a6357532f6a.png)
:fill(white)/0e1e5356816dfb25d253e72a3a2d719e.png)
:fill(white)/aeedf27a7f4ad10a531932bd815998af.png)
:fill(white)/bf9c2834c27dacb8375556bc170e1a24.png)
:fill(white)/dbecaf9b2c722404e424bba667430d5f.png)
:fill(white)/2c72787ded7f7d397ed8c8d6600ac26d.png)
:fill(white)/7e90eda51b541496dc66214851541763.png)
:fill(white)/c1a3574977d86a67b8ec18ed672cf781.png)
:fill(white)/56eaacb3c7a8dae5089ae0c73f93a7c4.png)
:fill(white)/35d100b033b3fd29bfbd8cd3592ea9a3.png)
:fill(white)/cb9dab335d21c1537be1e13bec4ec0be.png)
:fill(white)/caa3e5660857c0f2da041b5d47f1881c.png)
:fill(white)/08f093dfdb80ce55db9d8cecc9515f9e.png)
:fill(white)/03fc2de7f6e180151e78780f4b073631.png)
:fill(white)/61c49d2163ce00d9d9307aa6ca3eea84.png)
:fill(white)/12cbb33de9f2ecf83b55981911551a5b.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
