Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/33fdaca038b44087ba96d916cc1cf350.png)
:fill(white)/3f2a25b7374b690009014e1033ced79e.png)
:fill(white)/ef5d7f8be4c11142978b6f7fe9876be1.png)
:fill(white)/b96661a589c2a0d02764e116ec8d01f6.png)
:fill(white)/aeb819781a2d612cbd8f261bcf1ec03a.png)
:fill(white)/ad47d2cb79e38548fa9c718419c5a9e1.png)
:fill(white)/a91685d1eae20cb764fe072c762c7546.png)
:fill(white)/f15b918477cd78ebe65f189a04a03e3a.png)

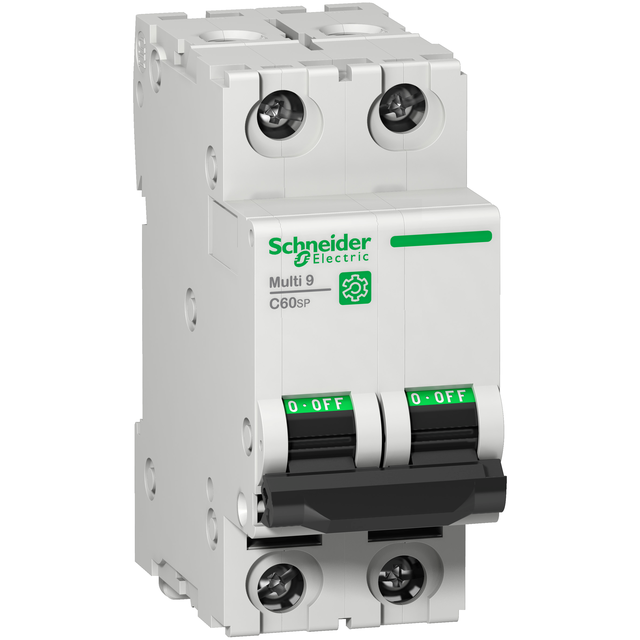

:fill(white)/48655f0eb013a8fd3760331fa014986a.png)
:fill(white)/d72a18ab304d7ef20ca11772c09066f9.png)
:fill(white)/0840134fc100f035f0dd9d8520cd7481.png)
:fill(white)/6342d40a4f672be663a1891091297588.png)
:fill(white)/6e1d4e3f17f5de9500bf5aed3e5704d4.png)
:fill(white)/6585ef1cab08f3b359031b73f1a2e355.png)
:fill(white)/90e3053f0ee1616aec499ff057d86d37.png)
:fill(white)/599028c86ab6dee76d3fd0aac0a10292.png)
:fill(white)/ba7fd1a4ccdfef41abbc940b383ed8e5.png)
:fill(white)/e35f5c9bc76dd6dcbae17656d99b964f.png)
:fill(white)/93f2e6e6a937c5792c2ed91ab247c199.png)
:fill(white)/71a48887c55a3b7111979a0c4b86c431.png)
:fill(white)/be4e76b495ccc6c56f17dd39506c31bf.png)
:fill(white)/94f3dfe768f4f8d83a7dd5ce7b20d945.png)
:fill(white)/347f0173c1be65d3ee08de9e6e60f324.png)
:fill(white)/90197ba0593e14a76594156c74d0d73f.png)
:fill(white)/1a450f29161e44b3c555262fc91931d5.png)
:fill(white)/f3a913f085f622c3c36061d1510b4938.png)
:fill(white)/f774b246d22b6dad72ab0b65a4032856.png)
:fill(white)/c0898a0982981d131ccd1afd972ae0af.png)
:fill(white)/d411feea261e52a108dafb28c9271501.png)
:fill(white)/a5c1386ea97164bfc0e52950d1b8a1b5.png)
:fill(white)/cc2427c75d8dd2e3fc9188564dd5bc08.png)
:fill(white)/de2adf29ff322abbe3244ed23505ffd4.png)
:fill(white)/01d5856c34ee0c02c91c0da43dac31dc.png)
:fill(white)/91b2c5e2a98d4c43f5abead3b6a4c62a.png)
:fill(white)/8dc09bfcce3673a709f61e9de5dc4f9d.png)
:fill(white)/950cca89ed5a9d13c19dd7980495f791.png)
:fill(white)/52d1d5366b5a65abe3d42d99ededd153.png)
:fill(white)/7e11e3aa556f265d63443b5b4e83adda.png)

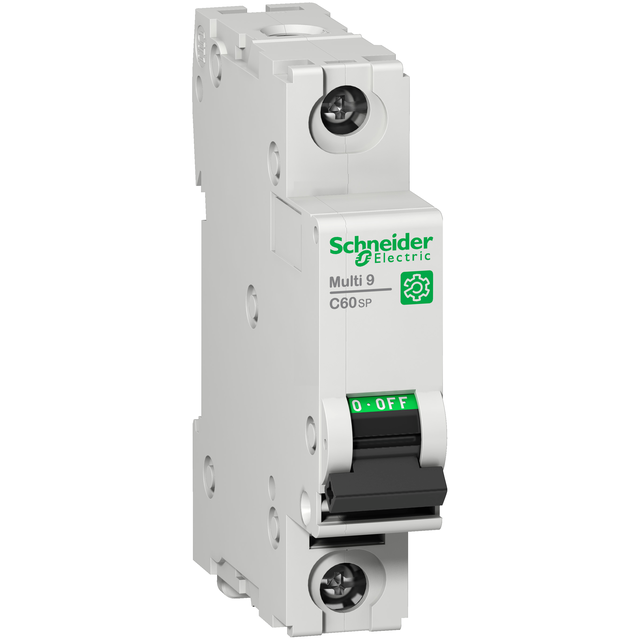

:fill(white)/21c2912cb95607110a87b0008eb5f751.png)
:fill(white)/6a5fc7c72c555d62fa333c61e079b8bb.png)
:fill(white)/74451f5f297cde499fc5bae746ee2c01.png)
:fill(white)/3b646bd628401aa9aa7e70b40caed3fc.png)
:fill(white)/6dc5be9d41a44f9190608fa02537c56b.png)

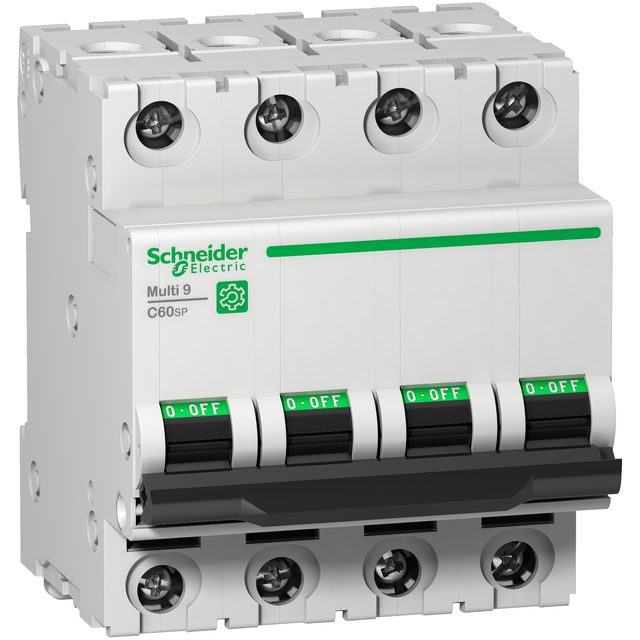

:fill(white)/870f780addec412e547bb91ac9286e46.png)
:fill(white)/67fa92b827afe51a8eb651d5444a4d16.png)
:fill(white)/fb16331782111d6724f5240a10840b3a.png)
:fill(white)/9ce9e573931efa1732b7ce8f5aa8b438.png)

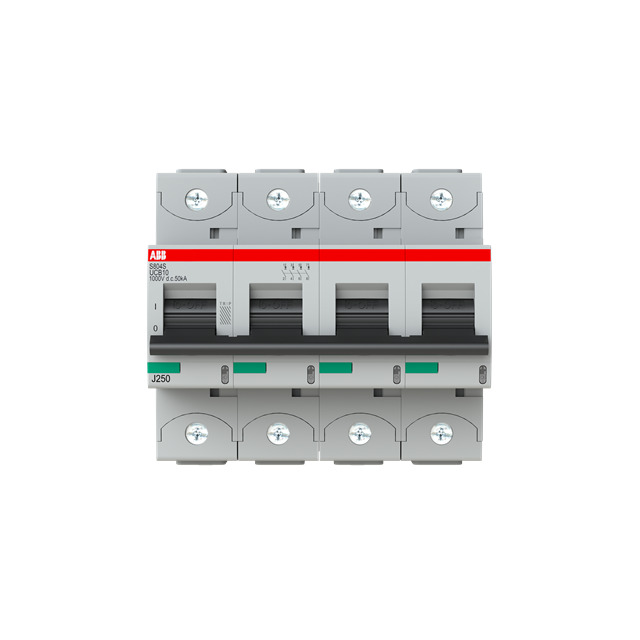

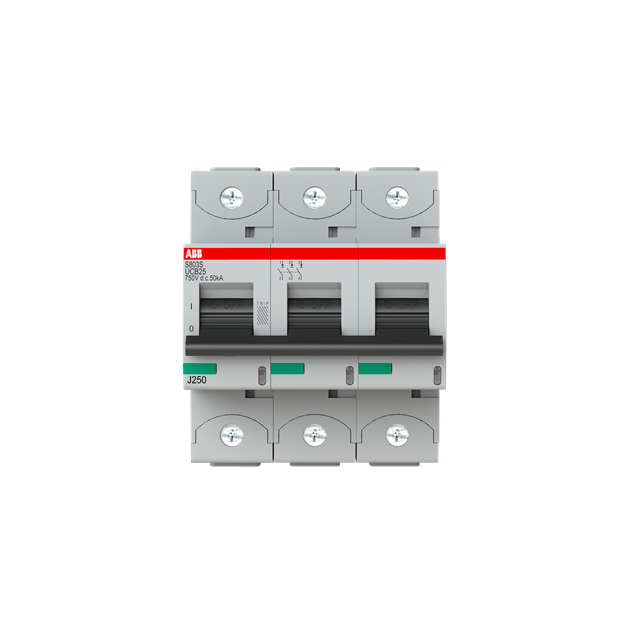

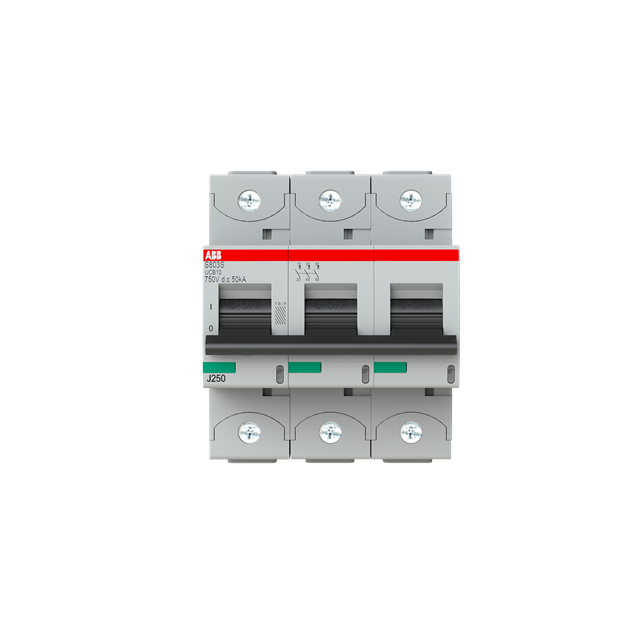

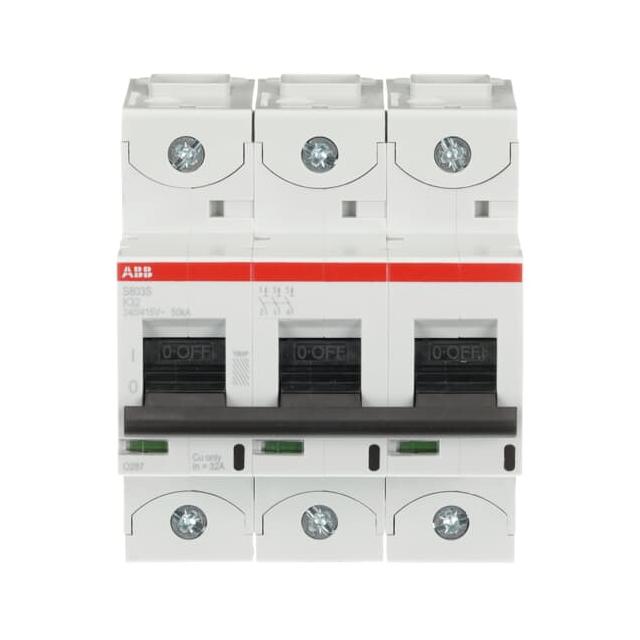

Wyłączniki nadprądowe – budowa

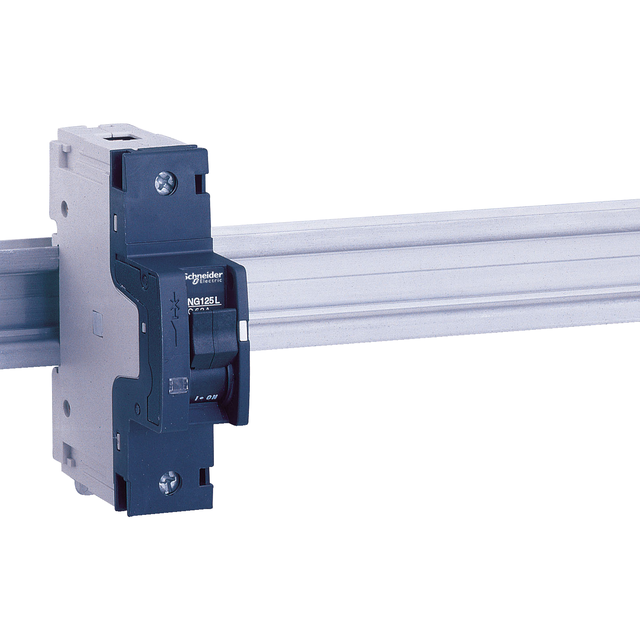

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
