Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/f3450c931ae797158d544b5e84b2f374.png)
:fill(white)/321a1eaecead731d33d30e1a47047eb0.png)
:fill(white)/20f6df55f8c166c92b165cece01520d1.png)

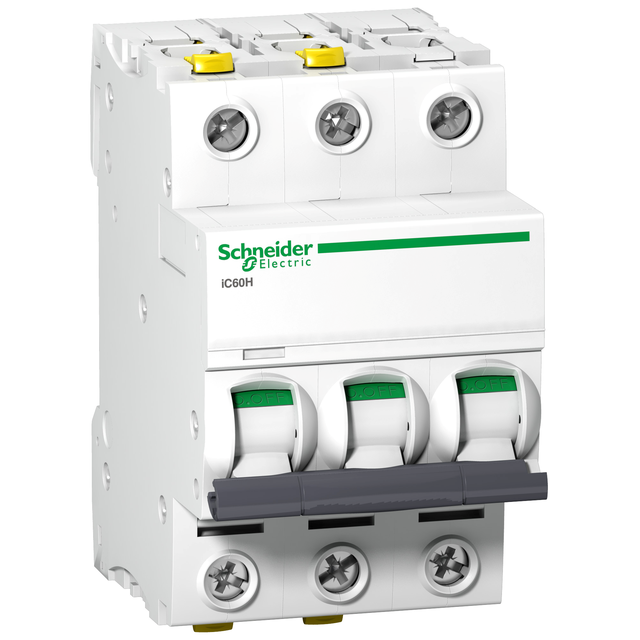

:fill(white)/a703f336500290273fb63381ab2d8e1e.png)
:fill(white)/447631cb233faab5b3366e399bf16d89.png)
:fill(white)/acfc6c15a5d5ace0b7596f5b4f2fa824.png)
:fill(white)/048671e3262f0eafb7f88deb3cdb3a5d.png)
:fill(white)/8751878a75624b1b86c917fc2a809567.png)
:fill(white)/6446fe9ca6c13e8a6114a9d9a66d34f9.png)
:fill(white)/093fcfa0c7497add35f68de2edbe68c0.png)
:fill(white)/8a53a5b503952fbe33a178da5d233c6e.png)
:fill(white)/1d642af7746bf06d39b046e160771f60.png)
:fill(white)/421562194695cc893b034353e9e8776e.png)
:fill(white)/306caeebc4ca31e9f8ef3260fc56ba0f.png)
:fill(white)/937447382419a85b4db4333344da09ee.png)
:fill(white)/7091a62513f85e8e54a77f917fd91343.png)
:fill(white)/91df34e997f4507ef1bbc521730e1528.png)
:fill(white)/4be09efa59580a4abe35dadd5369ddff.png)
:fill(white)/6c25d486f5e74daadfb720ae956da7c9.png)
:fill(white)/b4fd80949e0f2208a7f705083452ca1f.png)
:fill(white)/c6665a632e9b64dfcc209a866e9fd055.png)
:fill(white)/d05032089eb4884d1c71fdbf728d5d74.png)
:fill(white)/51f79ed2d8fb5010a8ed3c507a8553c8.png)
:fill(white)/3e33cc7760458156903154f8a2a7efe8.png)
:fill(white)/4b36b4fb48ebb96cb9c29164bec7b0e8.png)
:fill(white)/7ca91b10273e1e1203417af78f6052ed.png)
:fill(white)/ffeadb7507f85214302d393933ca0bed.png)
:fill(white)/0e99f365037c6f976933fedeaae83706.png)
:fill(white)/e40b354a62e5c843c2f5e89ad0545da6.png)
:fill(white)/3ff2e293d6f9e6deea0a1f40a018ee40.png)
:fill(white)/d508be46c589db6aa3213569bee4fe12.png)
:fill(white)/3ee2de407d7ba5f6fd7f37b1b3d9bc18.png)
:fill(white)/f496affa16811ecc8da1829ef960e1bd.png)
:fill(white)/398eb01cfb65b80b0bdee7d9832f3d3f.png)
:fill(white)/03dccf24e7cb86506e3604979d0ec872.png)

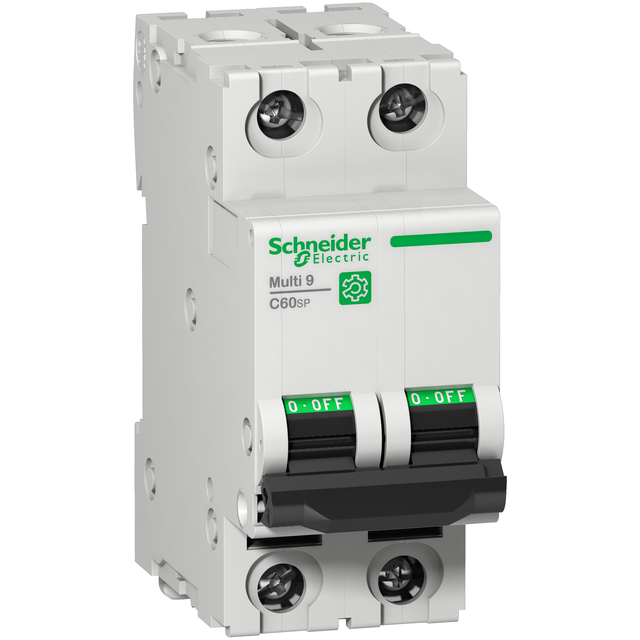

:fill(white)/db2f466bcff43b8fe2fd1ff26f7382ac.png)
:fill(white)/af990c553b6750d2f057eaf30e6a7e6f.png)
:fill(white)/c9d3bdda1bb4aac1ad91146a9913bd11.png)
:fill(white)/b0f3afe75eddb8b430bca0ec86987c70.png)
:fill(white)/9bac2552adf0a3a7e092d704c0dced7f.png)
:fill(white)/08541d7a7a2c55ce14050bb517fa512c.png)
:fill(white)/406347d21a05637c6a6241f693f00537.png)

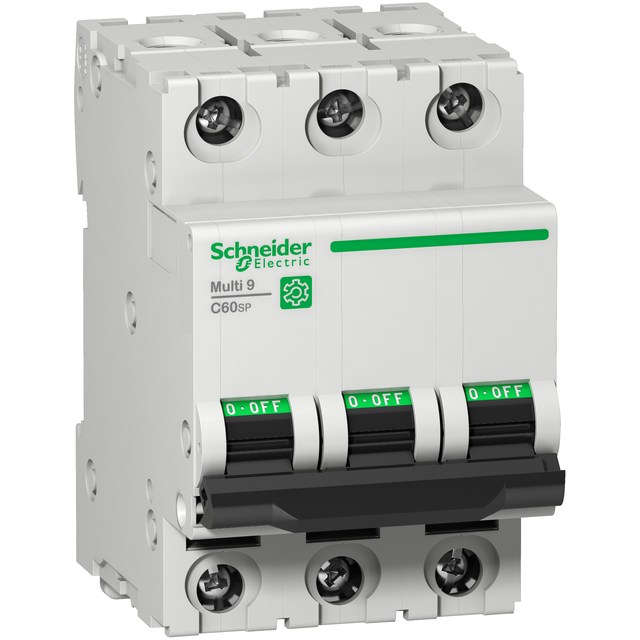

:fill(white)/46ece09d8d81a705e86ac9e244090ec2.png)
:fill(white)/bf25984623bcf67d757a48286501efe0.png)
:fill(white)/9e130dd16d2e1cb0a54c7af0d44a6b78.png)
:fill(white)/4b2c233318a9d6299c2faa447eb314c8.png)
:fill(white)/1c922103d48d52c00268156949a182ae.png)
:fill(white)/e497bb954788cafae00d9b0681cb09ee.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
