Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/6267254db074db06a3c2a37ef64ca602.png)
:fill(white)/79f19d996372bfad97063ba7ebabe029.png)
:fill(white)/2d311873888d2d45626cb4254da9c59e.png)
:fill(white)/ea7003df68ab4ae9a0ed58006cc2c8ff.png)
:fill(white)/09a1d4be22559545f5767318cb294f08.png)
:fill(white)/4c0a542635a12b0dd442d573b430d07a.png)
:fill(white)/6c99b77fb74d5ba6158c7ea75ddfafa2.png)

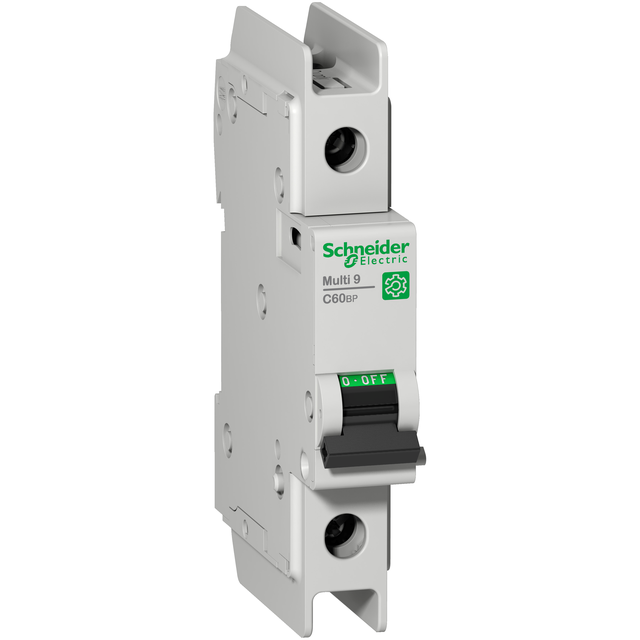

:fill(white)/67b9474279da7aec7953a0cec6bcf8f4.png)
:fill(white)/bc07ab7c0a28dd4220a3aae557eaef50.png)
:fill(white)/4cc5412e48f7b09838f3e2a96a0d149c.png)
:fill(white)/36de69dfcbaed27836436c970f5b4866.png)
:fill(white)/55fdad09f267c6d5b1521098318aa20b.png)
:fill(white)/0dc5514461a20b6ba4f258df81f5435f.jpg)
:fill(white)/2b368219c47b79b5354cb25e455624b6.jpg)
:fill(white)/667723d2f6755c8f0b2c185be2103c8d.png)
:fill(white)/bcb0fc8fa345cce8d791f8eb7d1dae70.png)
:fill(white)/67172dc67722455257c1d001dea51fa7.png)
:fill(white)/6c583d18f9aa07de2d5681053af27ded.png)
:fill(white)/e88303e6ddc2f2e0927432693be02107.png)
:fill(white)/e7c5d79a819afcfb5945b7409c07095e.png)
:fill(white)/2cde0f1ef00a1dd1af7f0ccf73533544.png)
:fill(white)/3cd99f5276d910586fa2a945dcfe2950.png)
:fill(white)/f2556aec086ffdb39a1b995d8986d668.png)
:fill(white)/b0d2eea4c9be5ceebbbe1c4bf2f846a0.png)
:fill(white)/8e7ac5e4d06615f5cdc2f8fd43596d93.png)
:fill(white)/ae8104e4d31ba53dd7bc0868510770c6.png)
:fill(white)/76340e66878fffb15e89196b8b9fddc2.png)
:fill(white)/8a930e641665086ff0f7a61b5998c6eb.png)
:fill(white)/cb96dcb79664797daf7f61e20a3424c7.png)
:fill(white)/9c00dcbeb807723a78af0e6732f1042c.jpg)
:fill(white)/c5c650c250755588872a5bb49ef1afc3.png)
:fill(white)/4098603f1bdaf9ed189606033ff06345.png)
:fill(white)/a9b59175f7bbda38e68fea3b480397aa.png)
:fill(white)/c85603bee279e11b91d7dde44ddbf9b4.png)
:fill(white)/1c57a82f67bc4634ac1aefa2576ad313.png)
:fill(white)/25ab11bb6e3a338ed2e693171e42c7d1.png)
:fill(white)/58255196e4615758be06332437730772.png)
:fill(white)/bf2b1a8384bf7cb3d323f1faf1532414.png)
:fill(white)/8406f1acaf7380ad547bf0008babe0d2.png)
:fill(white)/929e4b1f07cce6e29cb170744e86672a.png)
:fill(white)/c3226b2ddcb9303cef986806548308b8.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
