Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/e2608828939896e1fb824673dca2bbd9.png)
:fill(white)/eac2c4fce6f21973c743c8fa54902eef.png)
:fill(white)/8735a000b6f48fb2ff0ccdb432f8a020.png)
:fill(white)/983ce475b2316608ee34328c7bab54a4.png)
:fill(white)/d7aaa6e8536c1daf59d14cf958c31b65.png)
:fill(white)/1dd5e0dde4bca39ec06c71b5f9877eb8.png)
:fill(white)/d1330b42b4dbd6e81bfa9b495b29b132.png)
:fill(white)/1774657ca279351bc4a7c4453d2cb61f.png)
:fill(white)/a56edfc264d0cc73043d4e53b5a244ea.png)
:fill(white)/fb8a1cd265635017e7774d51abc0f75c.png)
:fill(white)/762eab9bd2809f6cc8b47657e9c44d8e.png)
:fill(white)/8e7b528fd45108303efa6433233b5b22.png)
:fill(white)/b06568ff9e5b702a171b72407fa4f923.png)
:fill(white)/6180e7561c486c7c1d90f44e5ea2f189.png)
:fill(white)/f3dbc53f0fd356017ce5e48df0bbd184.png)
:fill(white)/acb66947c047410adb456f3520410a86.png)
:fill(white)/f8af5f5974e3a37ae40d63b211e58bf4.png)
:fill(white)/60021bced06f915308614429d95c961d.png)
:fill(white)/b2c8df040e0c5f3c4ed75ea52248cba2.png)
:fill(white)/6dc62c3e3dc163b315afb0a5e3781794.jpg)
:fill(white)/183a30feaa7f3bd4eb61043cc94b1163.jpg)
:fill(white)/7112dd0ba49d8318fa80b3ce3dda7f07.jpg)
:fill(white)/947b96f961de3b14336f4f64eebe115c.png)
:fill(white)/c97aa4b57a5ba4ae2139282a8acb8d54.png)
:fill(white)/4b93f8ae60e38bbd19328eb1750ce16b.png)
:fill(white)/61c49d2163ce00d9d9307aa6ca3eea84.png)
:fill(white)/6fc361f55b5e63eb9035d34657d629dc.png)
:fill(white)/86802a42abd5cba9657c0453f3d3c606.png)
:fill(white)/2c1fed18a8a4813c718e2e4e8a617ef4.png)
:fill(white)/e963c3124c55dacdb860f770cb1f91c9.png)
:fill(white)/e6885ac4f1415a262554c2b2a3772da6.png)
:fill(white)/944680c5ecf141b6fe108ee69cb3979f.png)
:fill(white)/5d260388afadbe8639cd994311e68181.png)
:fill(white)/403be93ab6b9d8404985e2528e43f249.png)
:fill(white)/8268a62fc06a6eda3ff11e739ff81e61.png)
:fill(white)/e3a720849a7cb5e8c40048e74849d6c9.png)
:fill(white)/8d237c4e808637eadafeef46756b3f22.png)
:fill(white)/e4541601b3b0e5487169f803bf971725.png)
:fill(white)/a11f8d1450467c628faf119cef8895e4.png)
:fill(white)/a310569b29f0c1581ccdfe7724d5b3a8.png)
:fill(white)/d41cbe535d6efd6603a4f845cb1f37f5.png)
:fill(white)/de18f89b09be37d11e79bfc7ac5d5a1d.png)
:fill(white)/dc005ac166ec779c6b8b2f0b1d0c2f71.png)
:fill(white)/c1abcbf9d1f591ae3688c62659da5a3d.png)
:fill(white)/b51315a344874f93439556e3ca6d8342.png)
:fill(white)/07e1deb6d882e247f77aa9fb31ba83c2.png)
:fill(white)/0be730adcacdbd25ef89c7c85bd9ba2f.png)
:fill(white)/2c35dcd1396d958d40cafe36468427fe.png)
Wyłączniki nadprądowe – budowa

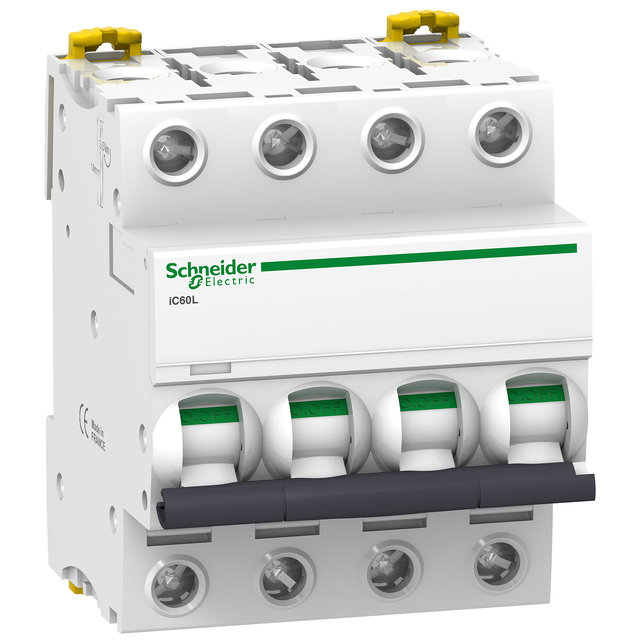

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

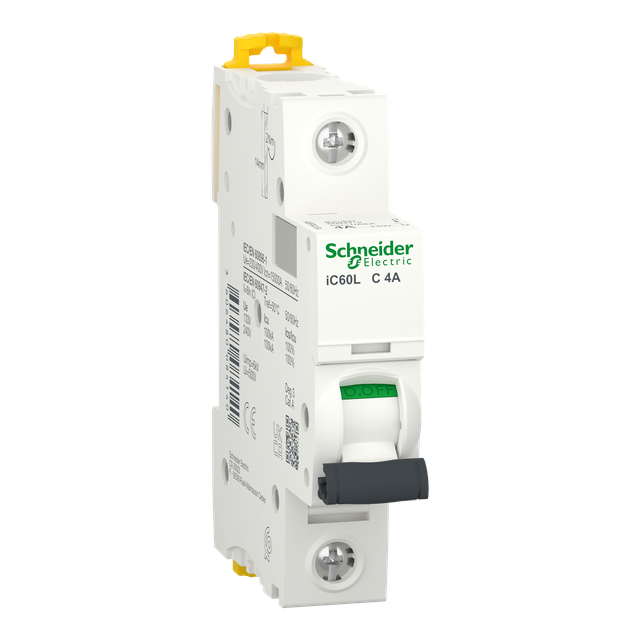

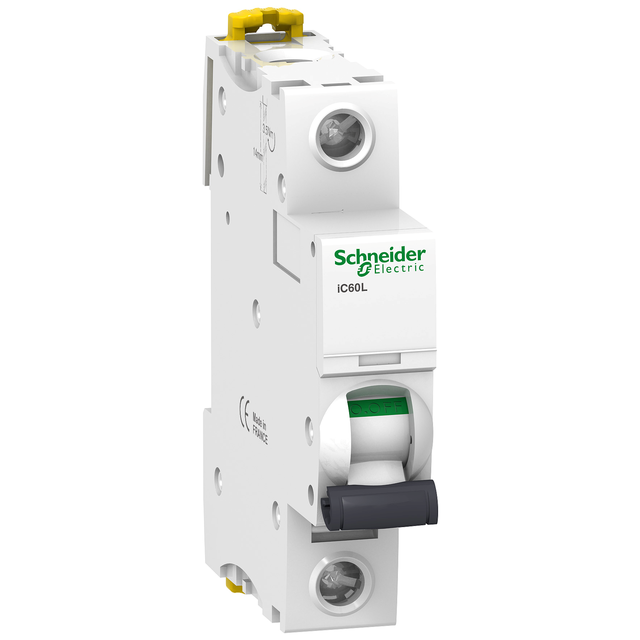

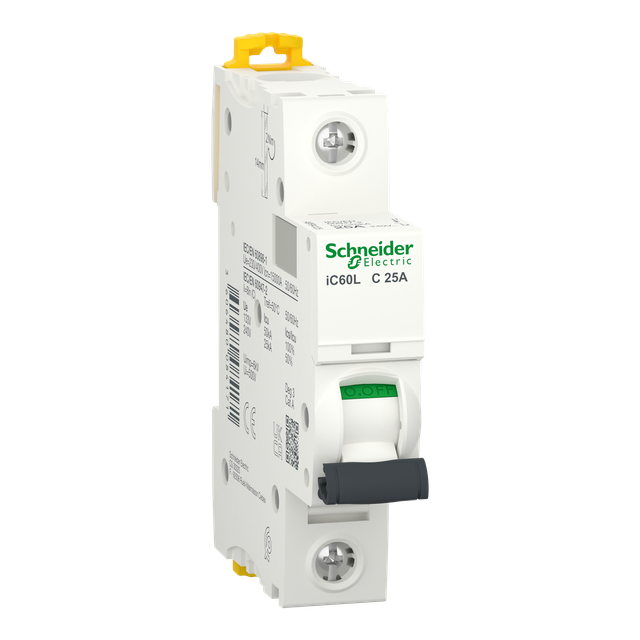

- wyłącznik nadprądowy 1-biegunowy

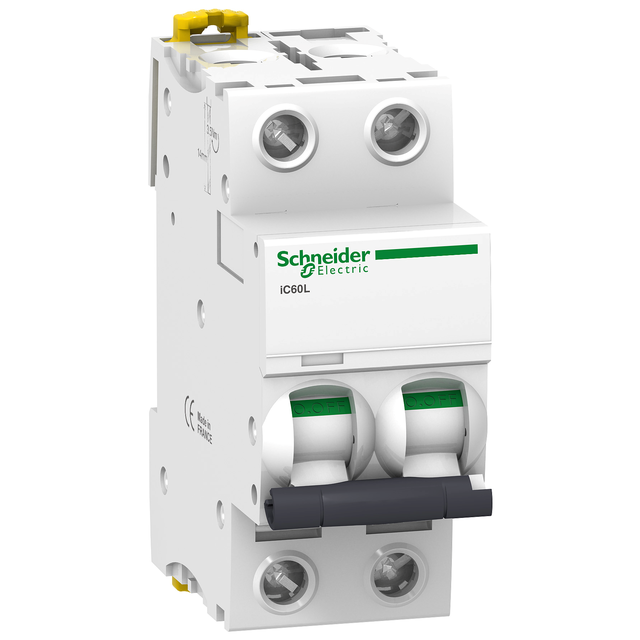

- wyłącznik nadprądowy 2-biegunowy

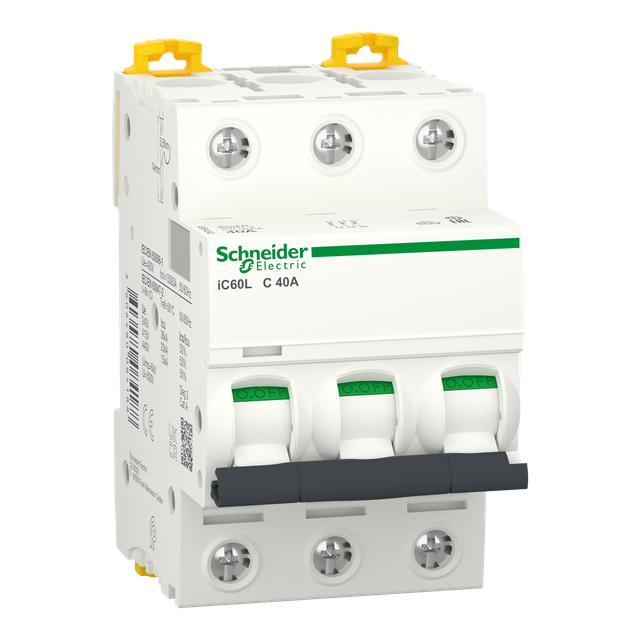

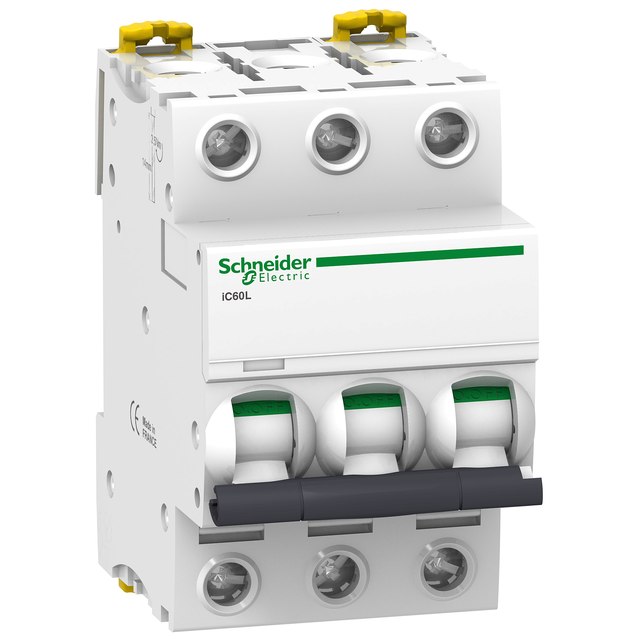

- wyłącznik nadprądowy 3-biegunowy

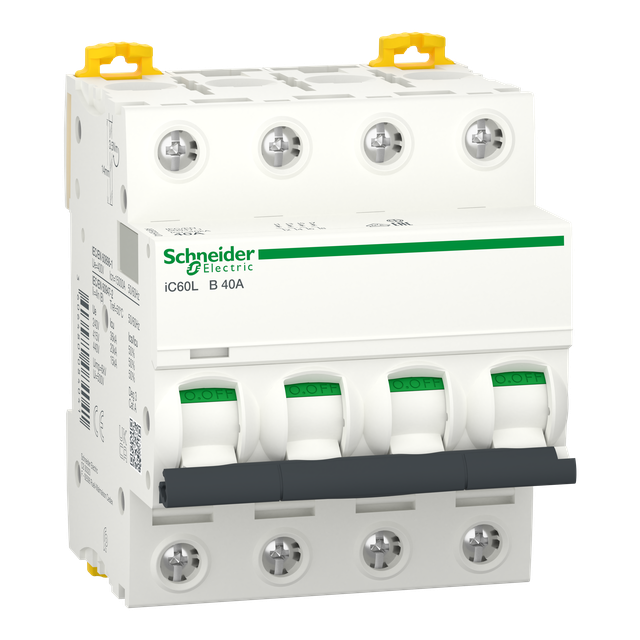

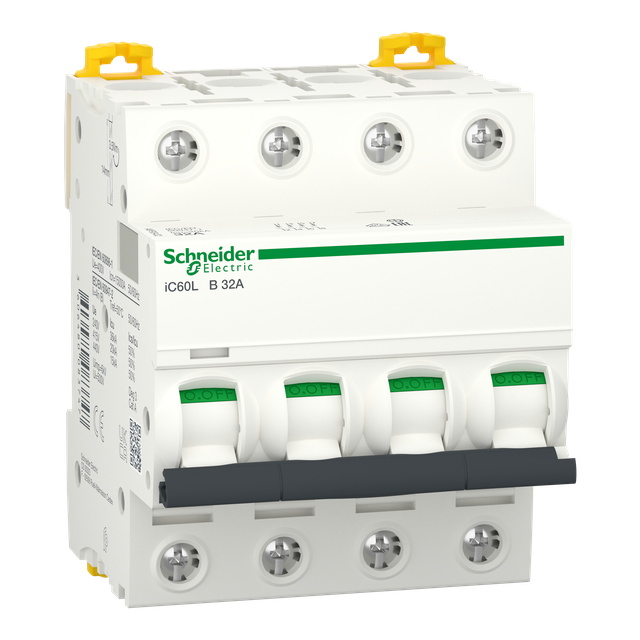

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
