Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/80af7eee0a16b95509cdfec3f6678172.png)
:fill(white)/6dbcf6cc12ea1903330b203008f0aa3b.png)
:fill(white)/5fbf9e25ad599d0aada91981bbd717ff.png)
:fill(white)/b62e89a298ec0f93878b5e29e125d394.png)
:fill(white)/b770cb309d4a8ac8ccb967cb8ff7614c.png)
:fill(white)/5fc2056b8b766abe38043b4d09478d88.png)
:fill(white)/8c87423c60f4eb76e9fbf35e607457f4.png)
:fill(white)/cb37718e7ca481b27aa723629d5177a0.png)
:fill(white)/5013eac75ed5550d1a8cb64cd49d3a05.png)
:fill(white)/5edb81f2ec964e7230e85a8bff823765.png)
:fill(white)/9ee5843f9876d0f9b6d3a5f183f3cd23.png)
:fill(white)/d15f7ce4d20bd25364a66b15cab27bd4.png)
:fill(white)/201d49f3831494c3e877988e2327bb53.png)
:fill(white)/39f48d987e8445142023b98dcd258bc4.png)
:fill(white)/d4057f0ba30167e98d815c5b6ab85fbd.png)
:fill(white)/333b9c420457dfb4c3c0d4d52ff97d17.png)
:fill(white)/d60c8ab7bb9e0152843af5dd4c999663.png)
:fill(white)/dfdc5eb699c93e3899bc6610dc5cd0e0.png)
:fill(white)/95c17fde3a0c2038169effa8a4f36ca8.png)
:fill(white)/2db658c411131da54511cf4728ff865f.png)
:fill(white)/177d1fcdaff3d7f831da709742f361c7.png)
:fill(white)/be28cdcd75c0d31be960d44ebdeb102d.png)
:fill(white)/8f05826a4ed2cca1bba4ce53abfded54.png)
:fill(white)/f9426ddf230486eba75d9a7a83fd501f.png)
:fill(white)/37d1de6c99223e1b3752ce63691a8d30.png)
:fill(white)/ab687f8bf2f4f455425cd226d99a6ef2.png)

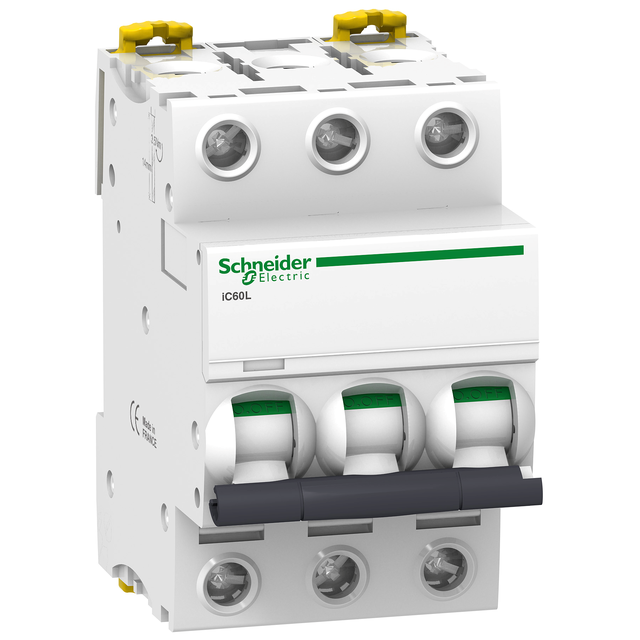

:fill(white)/3df5be71acb9cb3969af2ac4b4bc6957.png)
:fill(white)/7e2bfad6444836ccf8fd8eb17d7449c9.png)
:fill(white)/7d68e48f508ecffc47d8737a845a2d59.png)
:fill(white)/6e0dfe42a6a284ad4c5463e6032a711e.png)
:fill(white)/5dd97c83374835a89fdb3ef92a12abc8.png)
:fill(white)/81e092f4b75c51edc45633b7239779d8.png)
:fill(white)/9189f1cbdb7f74a55a5a5be127a6302f.png)
:fill(white)/29a2100084505e63389aabfacb6166fc.png)
:fill(white)/9b8e8352e6edca7e7813d8567b6b4a2e.png)
:fill(white)/95c40237cd5698ef8b848a6a632f5c4f.png)
:fill(white)/1d8ed490e0a5d74d3f403983c286024e.png)
:fill(white)/7cb3ab9bdc1cfe789b2373d901e29825.png)
:fill(white)/07d615b31ad191e493f6603aa87683a0.png)
:fill(white)/3e6b46d4353239f21a77a77e00b53784.png)
:fill(white)/7386fe5562b9edcb16aa2ddde201f0c1.png)
:fill(white)/fec462d188bf362c52bc7a62e8c05fb8.png)
:fill(white)/a1d1990afcc613000f962235e31f3432.png)
:fill(white)/7559fa1856d963e9d8df0ac55a2ad95d.png)
:fill(white)/4e0512f7306158eb833de7e996dac7a4.png)
:fill(white)/2a58a10f9643a5a20b7bc5e0d620356c.png)
:fill(white)/d70bf2dece8dabcbd8c902d8153f19f7.png)
:fill(white)/5ba48bee76ee0bafd50808697d6f2d22.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

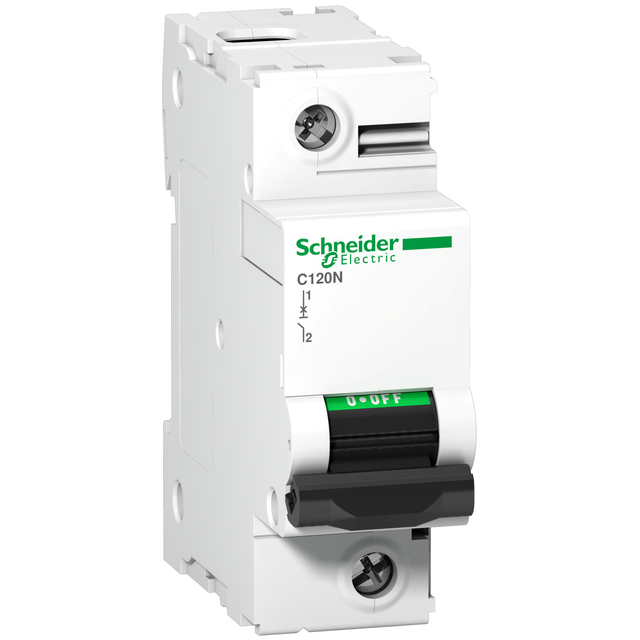

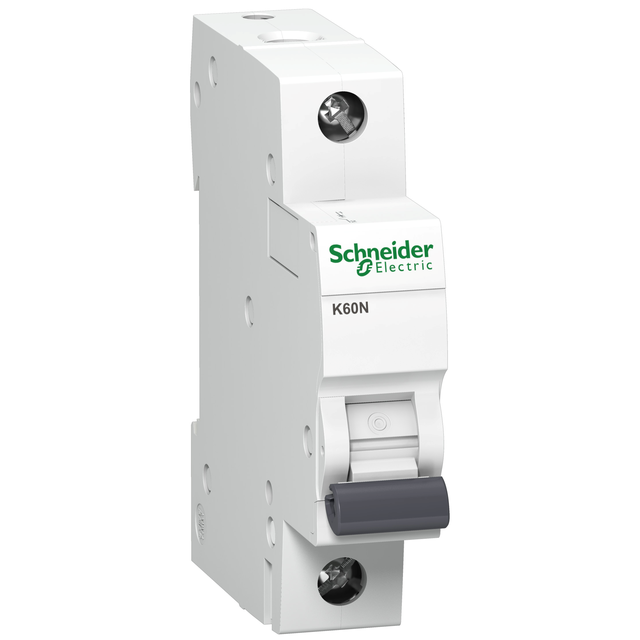

- wyłącznik nadprądowy 1-biegunowy

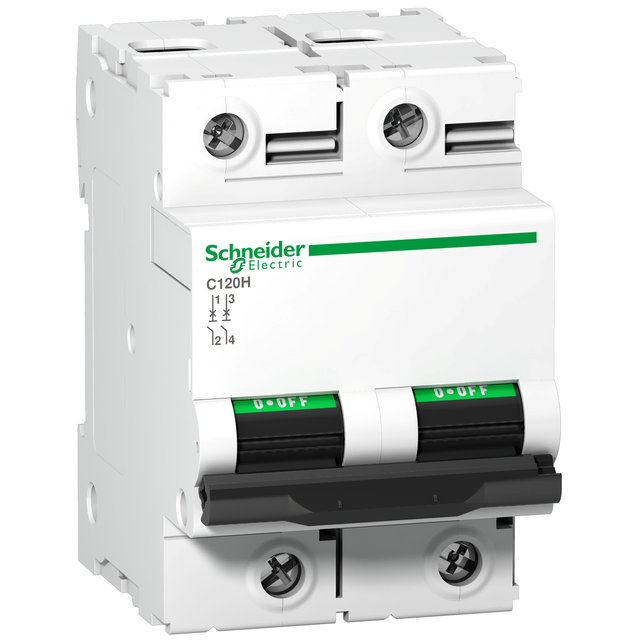

- wyłącznik nadprądowy 2-biegunowy

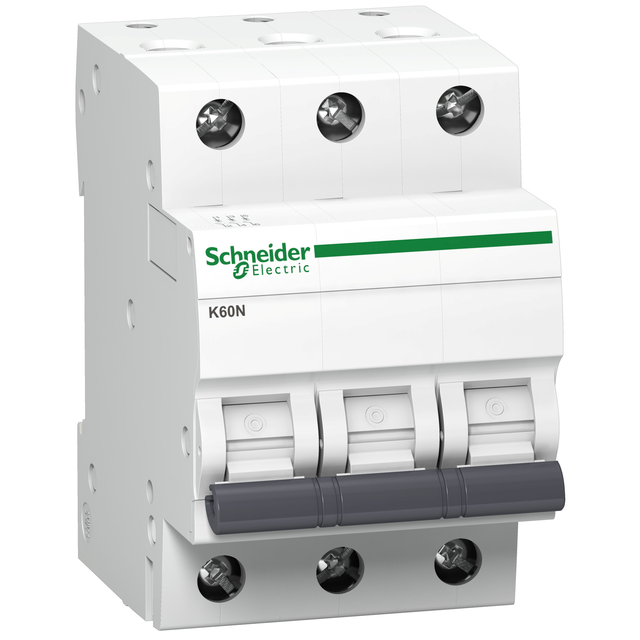

- wyłącznik nadprądowy 3-biegunowy

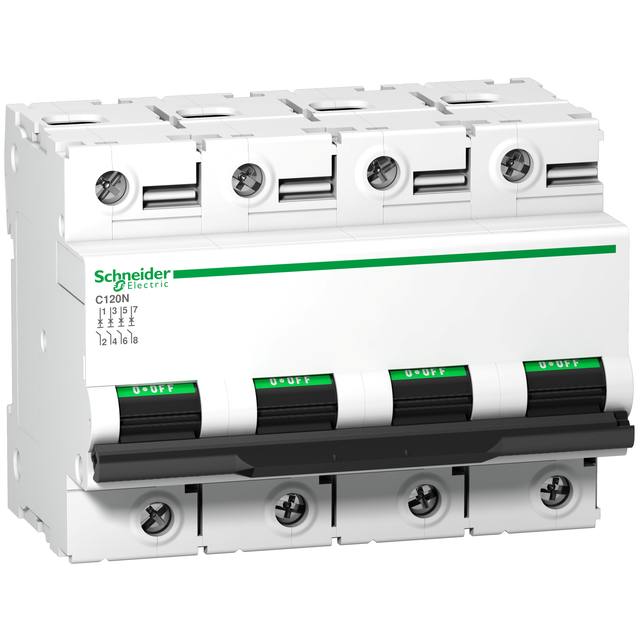

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
