Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/586cacfe75a66ace17488ff0e8c7f80e.png)
:fill(white)/b982574caaada4753c12f5f855361f30.png)
:fill(white)/1b6cbed48cdc4dea84d56271ece7d2a6.png)

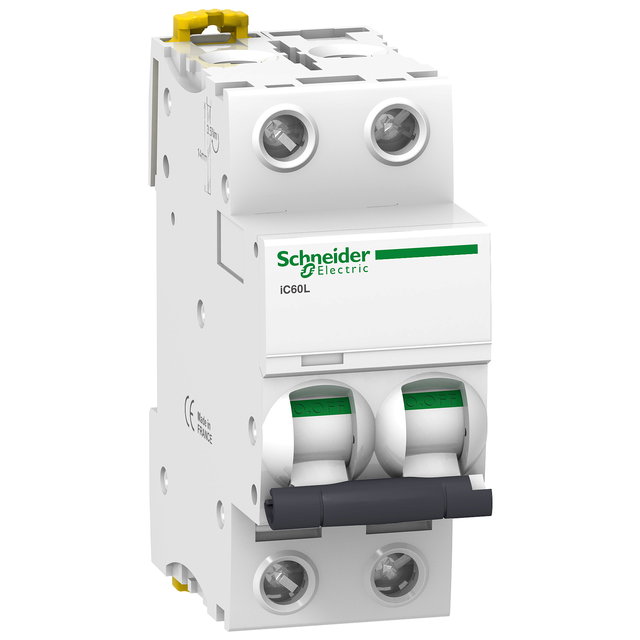

:fill(white)/a73493d1a5bf13ba8cd21de8dff84150.png)
:fill(white)/649b9747c51071ad6535c7a132145edf.png)
:fill(white)/7f21b5abba2742182b6b6e59593d703f.png)
:fill(white)/77dc84222dc7f1100d48636ce32af9ad.png)
:fill(white)/2845320e1702f4f19bcc2e557682e9d8.png)
:fill(white)/b30329543fc1b3d672dba501f0709e47.png)
:fill(white)/aa0f4ae51343d624c7b651e7419c9062.png)
:fill(white)/660251efe67a0bd4b82b54a033c4eb25.png)

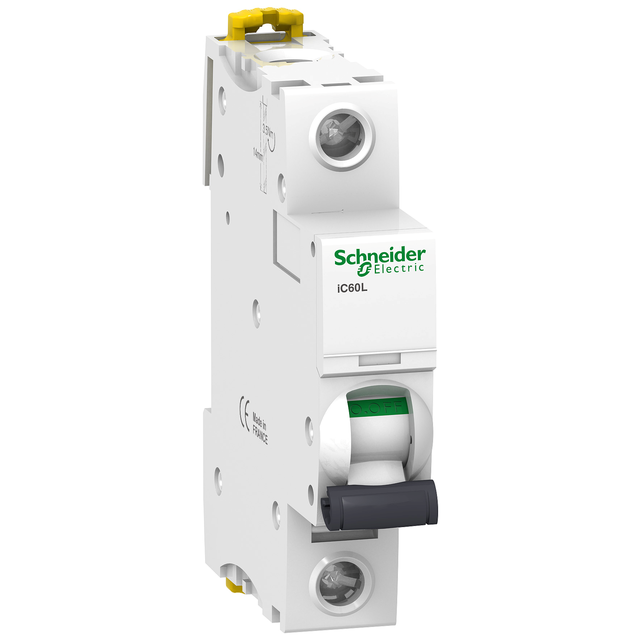

:fill(white)/71fdf256d6219cd14a5fc380679d5263.png)
:fill(white)/da26ce26eb90a5d17ed7c85b6f90e953.png)
:fill(white)/89cae4bb2d15cd74fbe86f59136f1291.png)
:fill(white)/790546248b9958168224e2a283a19505.png)
:fill(white)/766d9f09a7f22a2996d433ac1815e438.png)
:fill(white)/155d5673981b35aecd38c7a1880b6116.png)
:fill(white)/9a20f4f0ced58320dacd0e8678edb3ee.png)
:fill(white)/eaa077e1141d4afddd25526832f860bb.png)
:fill(white)/a98e7b7d40dd7a431e181e7d44a8dca3.png)
:fill(white)/86f84ece915f96b891cbee89a76122bd.png)
:fill(white)/e66cd873f0f26fef0c5ea63bf7cc0a33.png)
:fill(white)/5300ba60658d9b9432da06ebbc27b586.png)

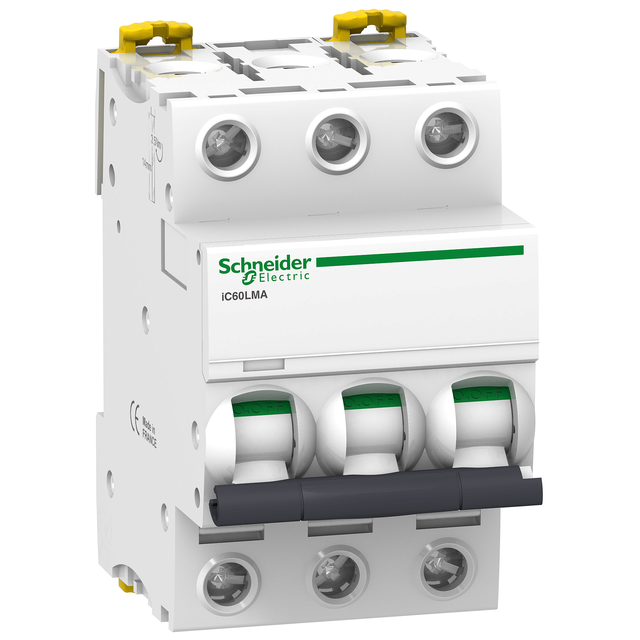

:fill(white)/63e5693213f8ebad60de42a009f8b050.png)
:fill(white)/b1fad5a61b6b4d1d8741dbb8966f9bce.png)
:fill(white)/885a940e335b8433e626c7a89022fdcb.png)
:fill(white)/a1f79ea1da02b590d4c2ebbc3a420ff5.png)
:fill(white)/420e309be8bf3aeeca0f31a0d145ea5b.png)
:fill(white)/9d1dd04aafddb0e0b3a7f3eb9323d567.png)
:fill(white)/52e3618ef763e88150856e34fe24f275.png)
:fill(white)/75229ea9c37def8e72d7b2caeeb6bda2.png)
:fill(white)/8623ce55716cf8f94c1ff170c37560ea.png)
:fill(white)/1671059b52242fa36df6f5fb1a308744.png)
:fill(white)/6653b8e5cb8f3b84fa4b7434ffc9a43f.png)
:fill(white)/c3ba938685cfd9b827580dc973d8068c.png)

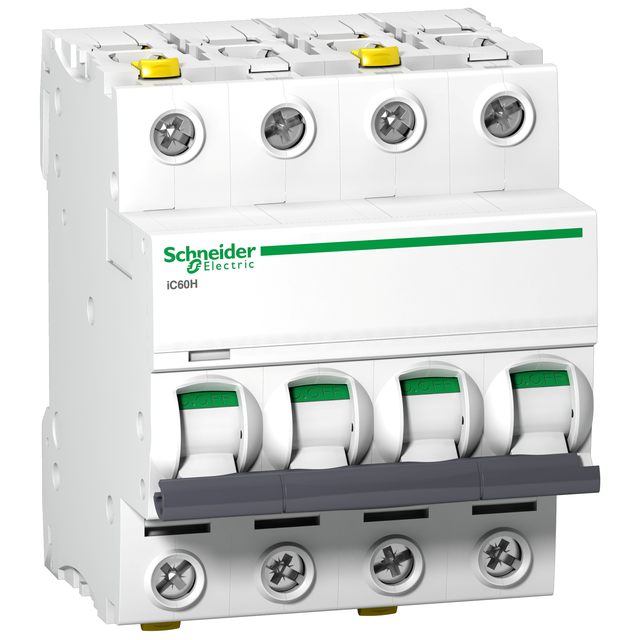

:fill(white)/1b7f52573186ec1f44766bba49a63ac5.png)

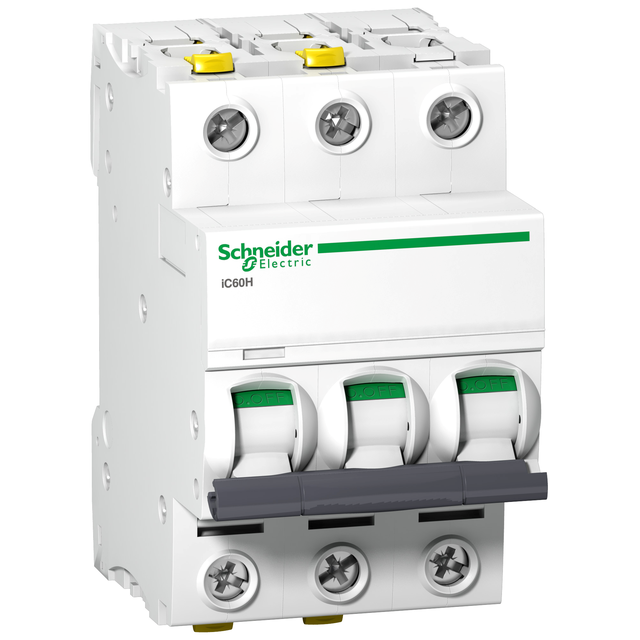

:fill(white)/8ff22604fc1be3d0731586c2432b628b.png)
:fill(white)/d588b68eb1b63a6e1e35099c988e64ee.png)
:fill(white)/8b1d4140f67a1bd0900c251d8af3d3cd.png)
:fill(white)/0150793b66be1ec9b3f4c80f4654d920.png)
:fill(white)/0791a0901ea65c524f9c0c33aeb51a06.png)
:fill(white)/8b30a79920a63f604ae83d2f53a41d47.png)
:fill(white)/829a1de99c6714049040f3507c232d35.png)
:fill(white)/65f60916256d892490e1a13a24929450.png)
:fill(white)/6399f207e24bd6ef8a93fefe9bbb38aa.png)
:fill(white)/c563d6c65595a51be92b6dd7a1be6dab.png)
:fill(white)/59f1d1343b99f93c0b8f029b4074d298.png)
:fill(white)/6a6eacf7d39d0e80449bc2b350b349fa.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
