Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/ff6a27e1f340842141670bc0c83945b3.png)
:fill(white)/fa377a9e72283573015537df5a7d8fd8.jpg)
:fill(white)/4c80172f1bda5e59862fe1c76d7d285d.png)
:fill(white)/e35230abad63c7da277d09e7a99273f3.png)
:fill(white)/935a070a95146fe20ea7e6e42bffddca.jpg)
:fill(white)/313401733ae5cf0e19b106991db0a7dd.jpg)
:fill(white)/058440ce3ca10fdcccaa4b0331d7a110.jpg)
:fill(white)/ad85175fb43ce21ec0a66bf36271a9a1.png)
:fill(white)/5382a3ef36643910ddda71bcf6faf3a7.png)
:fill(white)/e2757c5ee04cdd559dc5be39b7a4e0ae.png)
:fill(white)/476981d7914e9158087f219e5454aedf.png)
:fill(white)/b9965cd4476a76941d525e2a203acab1.jpg)
:fill(white)/684bc9b9ba2ccfa4ac199ae776fb2f07.jpg)
:fill(white)/5a616b2c298a5062e06bf98cef5cc1a2.jpg)
:fill(white)/76dcdaa0fd9e36f7199b1682240089eb.jpg)
:fill(white)/a24e66d96120ed1fde635c0f12cfe054.jpg)
:fill(white)/24e0c1378565bd7236e653853575fddd.jpg)
:fill(white)/b0c8bbc7e9e371ff0176a75c125f399f.png)
:fill(white)/50cd5dcbcff84cc3ecbaef666b787252.png)
:fill(white)/4cadf218eaeda302de4603bca7b5ca0f.png)
:fill(white)/9c3a1b40850ff64c83f5efc38166abda.jpg)
:fill(white)/89979ec3935bacaa88694e5dd2466430.png)
:fill(white)/92ae5b2fa651d7565ec175a53a313ccb.png)
:fill(white)/2c510a879bbff25d2b3a1935babde370.png)
:fill(white)/c7a28cc6d02188448e31c1ff030875ce.png)
:fill(white)/ccc449836146d33f69d8e6820b0ee97d.png)
:fill(white)/5c8149b5f2e292798620dd623e20703c.png)
:fill(white)/7ee85995c6a8de325ecef966c5334bd4.png)
:fill(white)/3b4a029f3c4e1e893f8f09211018884c.png)
:fill(white)/f6b664a8edca6cd8f54f237032ee0387.png)
:fill(white)/ee3f2b628cb07d4374cfb498997c68bf.png)
:fill(white)/6f2294a541d2423364fa4e662cf7e5af.png)
:fill(white)/3db4643f32d113d542c95a9a93539379.png)
:fill(white)/fe66630c035d884d4241447d88eea4ca.png)
:fill(white)/626632dc8bd8560189e116ded9fa3e94.png)
:fill(white)/e5bbf86c25ae88466e2a27a0975e67ac.png)
:fill(white)/82323bb033cb821b0a6e79ddfd302c98.png)
:fill(white)/a1fad945b21f3eadf57cce1ab7a3a247.png)
:fill(white)/d015a3ea58705b61dba1bf97442785d7.png)
:fill(white)/4e55cf0be48609cf1fd005a51491295f.png)
:fill(white)/15f0719515374eee5941032a283fb069.png)
:fill(white)/6bc2e8a799b2cf9d5f7c18b4709b6d00.png)
:fill(white)/060ba6421cb69395f017a158bc990dd6.png)
:fill(white)/48b453927db0e3625ae20dd088d50477.png)
:fill(white)/d37858f3ae52dc5478bbdea339e52aa0.png)
:fill(white)/0b1a365c622376fe4532a98a3cbbb5db.png)
:fill(white)/11e372e82a54c255ffd5535d3945e406.png)
:fill(white)/c66c74a87a4ebdeed24a20a5289c3435.png)

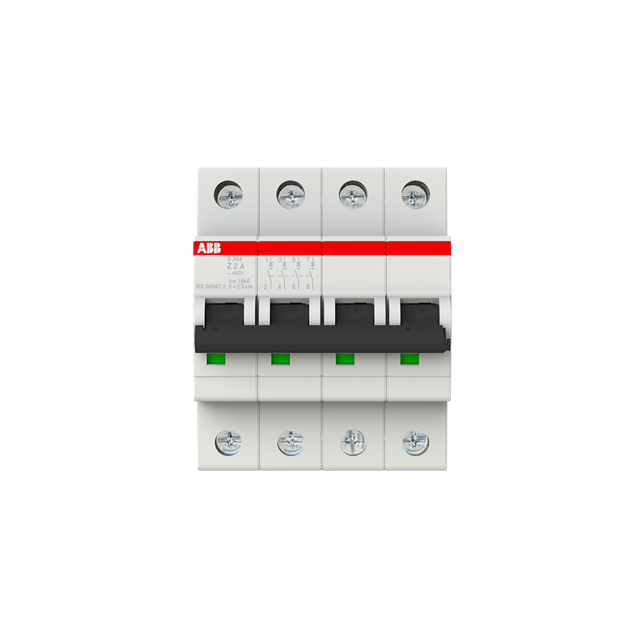

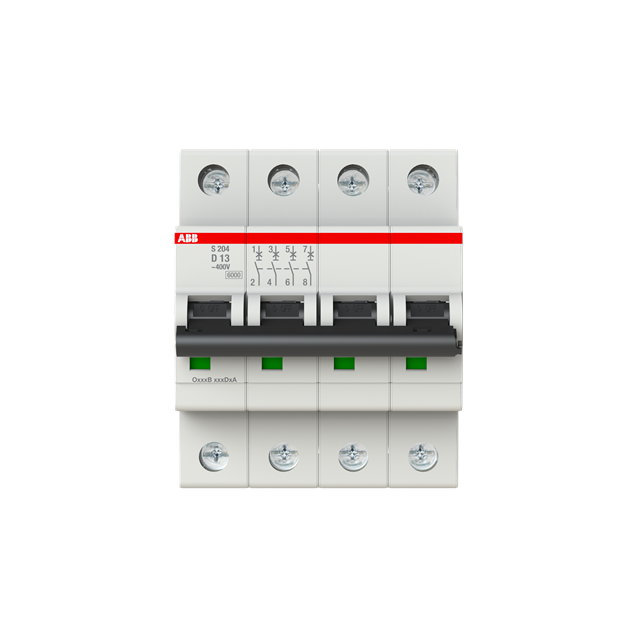

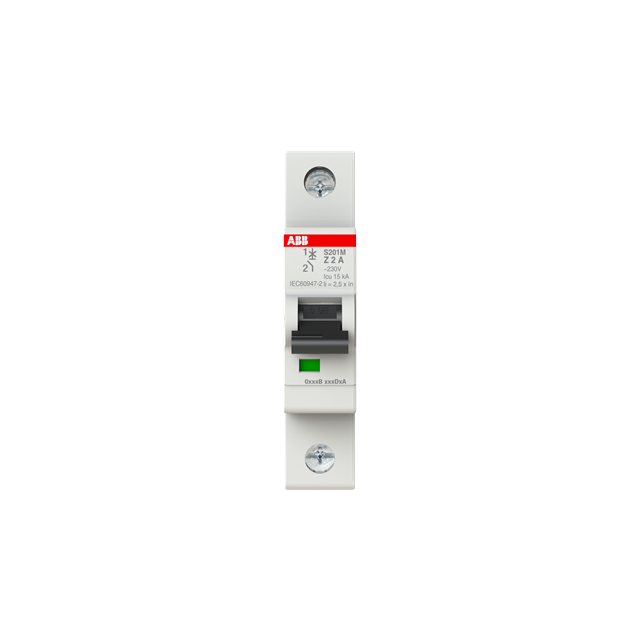

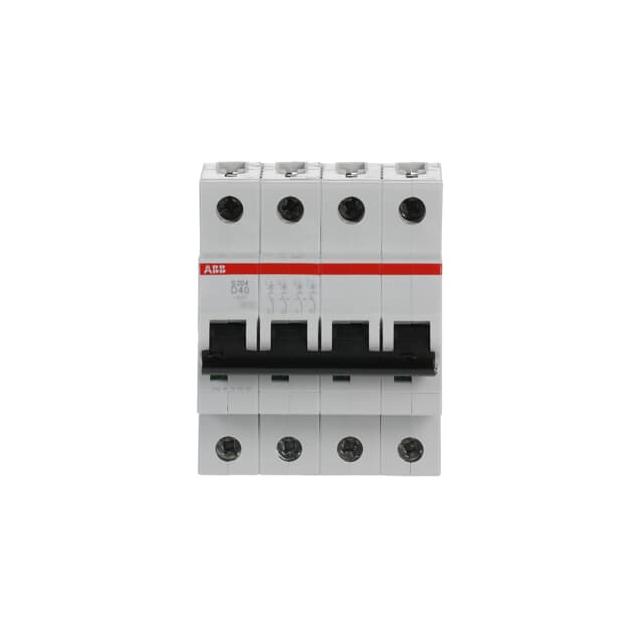

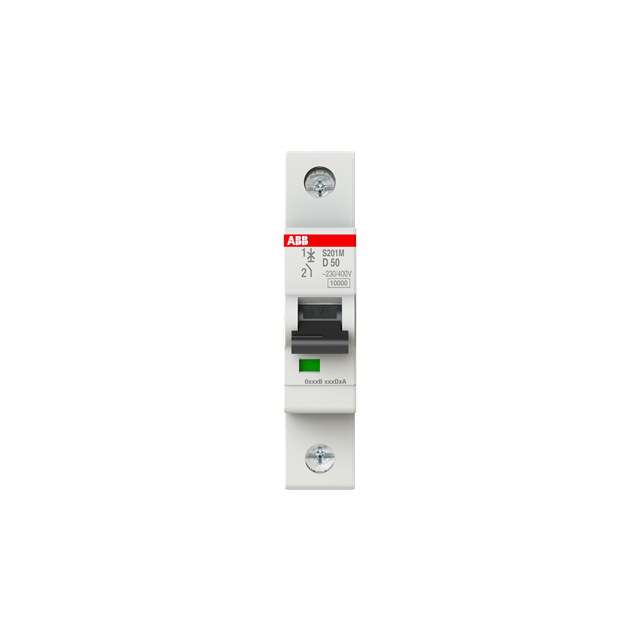

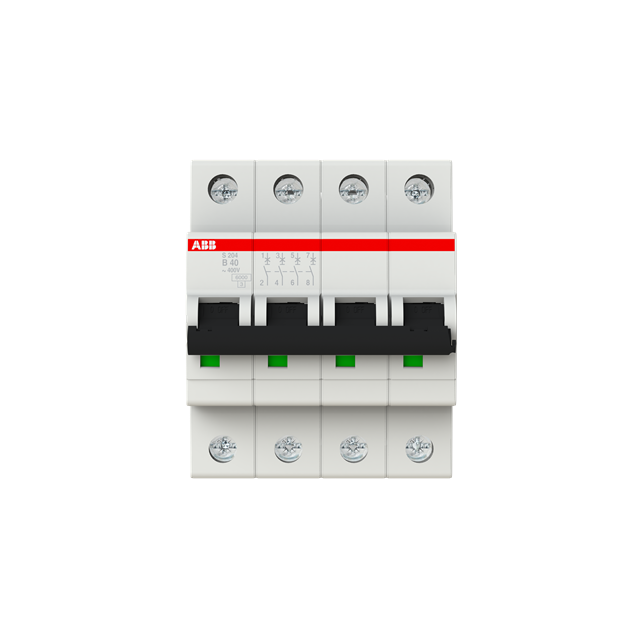

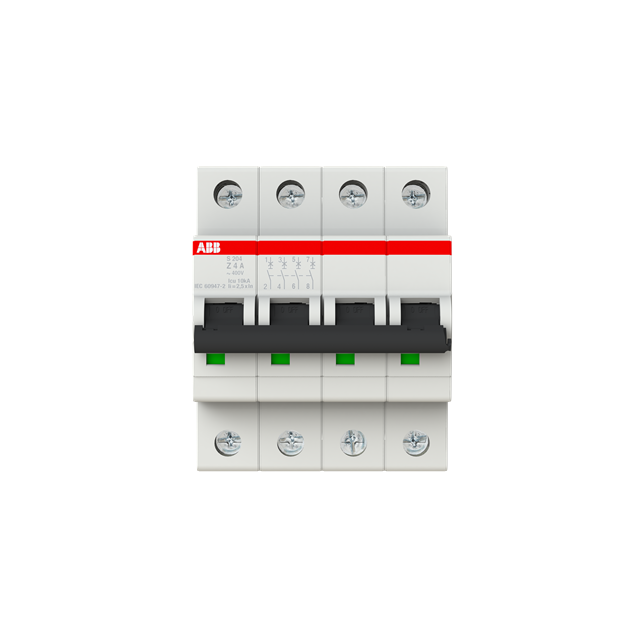

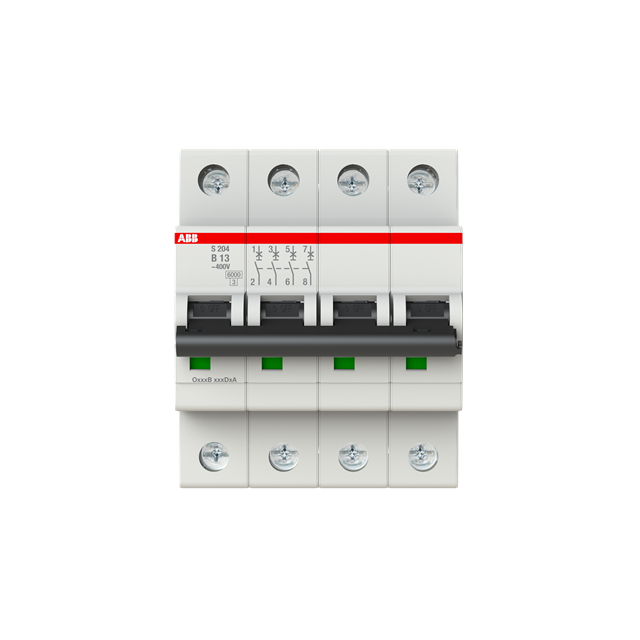

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy

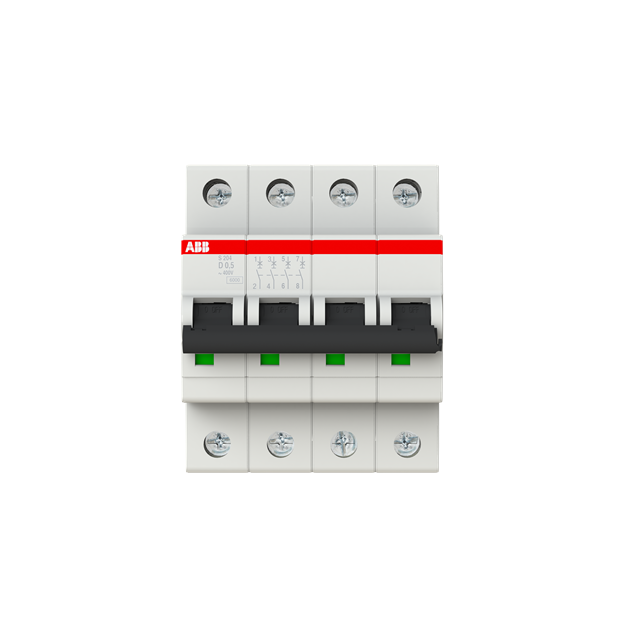

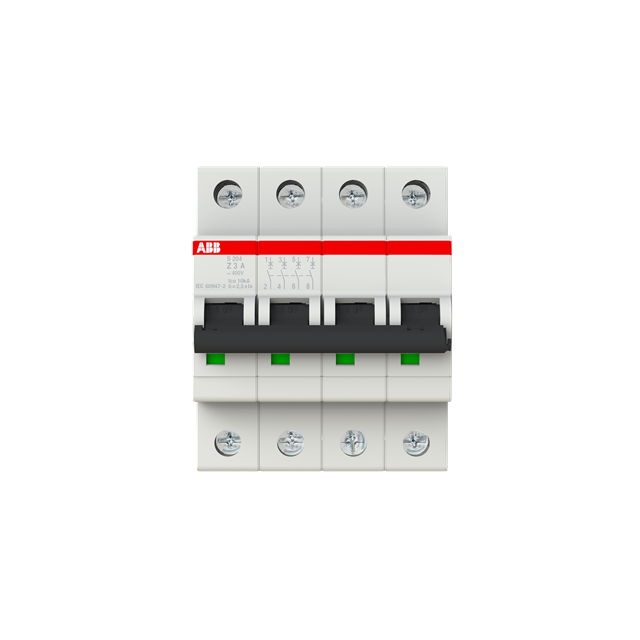

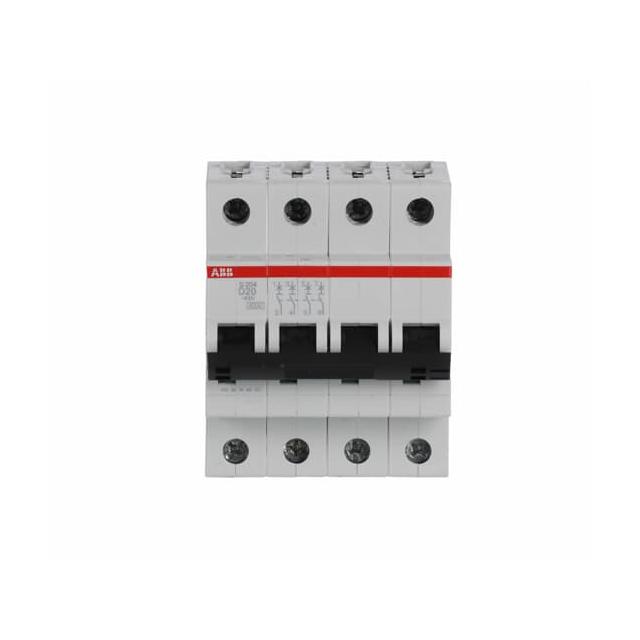

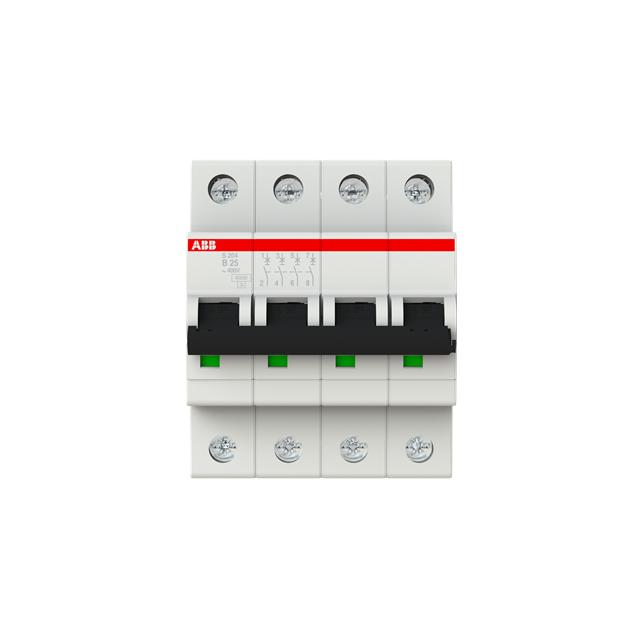

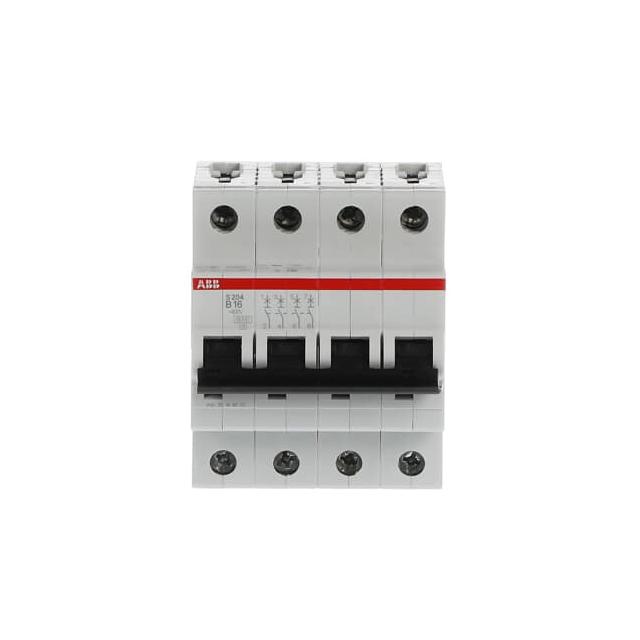

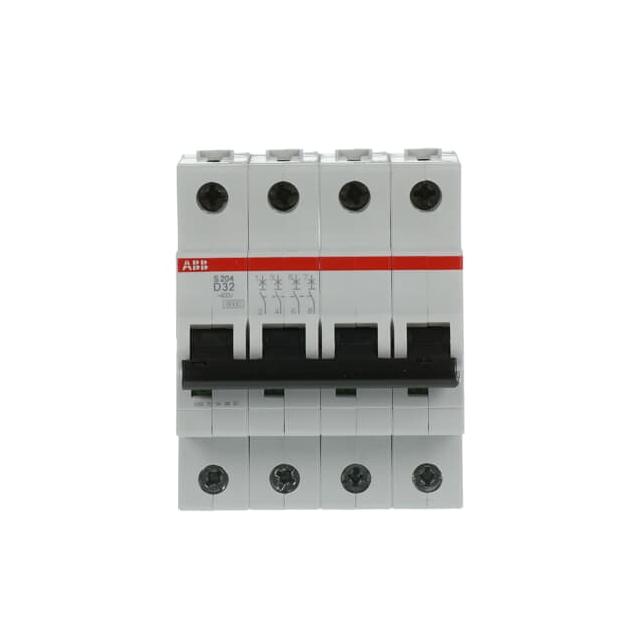

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
