Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/099ca9e105ec0c3dbb7db67455237754.png)
:fill(white)/a38cac8306cb8eb7711362b976ca5cc5.png)
:fill(white)/3a8b3e40461ff4c9140ec640f6131c94.png)
:fill(white)/43c8df37c84b76207a02085773590386.png)
:fill(white)/ed4decd67d4e0c4db224a5d0f7fc0b44.png)
:fill(white)/ce762bd919cfe5d81ac3bb8b1613a2c3.png)
:fill(white)/49a33288554b9f5d3102e147a32c2fbe.png)
:fill(white)/3c6390d659f537d952b2d7d579fbfa5b.png)
:fill(white)/376ae81fab2a44186fa290389b60579f.png)
:fill(white)/2823b9245b74a2b45ca2203b7c1bc900.png)
:fill(white)/779ab68222c704a1e5bb5e9289ebda99.png)
:fill(white)/c3a961e554b981d9d20131c0fccc1df6.png)
:fill(white)/3b8c76492ba789712114393105690db5.png)
:fill(white)/cb53a8a1172299daf703a52c184e1221.png)
:fill(white)/c5c49b250ede9c1b812dd192ba9bebd2.png)
:fill(white)/f0a41e3ad89f76185922bcbd1eca9f9d.png)
:fill(white)/52fd196271ed87361ceebc71988459d4.png)
:fill(white)/139cf56dc803441c46b8feb18e2958d8.png)
:fill(white)/8a2fd5de06b26b1773da65a57ebfdc75.png)
:fill(white)/2a62acd6082ce0fcad14daca46270a3b.png)
:fill(white)/d2e2c8996c9ae33cd96788df1ba166e7.png)
:fill(white)/2b9b2cba6785e82083565a79623f4f46.png)
:fill(white)/564eabf52eba19c1dddce5445c9b47f3.png)
:fill(white)/5ba7bb639ce2c122aec531457dfa3942.png)
:fill(white)/2afcdaf42cf2f5e5895141d47e51bc2f.png)
:fill(white)/c4e361fe1d572d196c14c974a7019c49.png)
:fill(white)/9e0d9b131fb95e8fde54b6564917e3b8.png)
:fill(white)/89f460ac886188ef9f740fd65e09df58.png)
:fill(white)/7f2f6d30fd9ceedc4801c722c860fbfb.jpg)
:fill(white)/e292e5fb11c69172f2b643adaeb2d926.png)
:fill(white)/fb9616bd62d074d8cbc957e9799c9013.png)
:fill(white)/cd0870e578eecc2138fafed1ad321219.png)
:fill(white)/035f8c04fc522e8dcd743659184ec48b.jpg)
:fill(white)/fccffdbfca01dff45eb4247bd45788aa.png)
:fill(white)/206b8f7742a3e08dafff7b0171e1a264.jpg)
:fill(white)/b9d0faef066bc1b38ca43684bd153a9f.jpg)
:fill(white)/31da3f257a176405620192db66da50b3.jpg)
:fill(white)/47060558cfd678fa862359c0d8892338.jpg)
:fill(white)/29af8af115e5901a9c0025c760896fc1.png)
:fill(white)/5c3dbf6c48ee8170b9fa9b3901bc9b66.png)
:fill(white)/2de428d623ca6416692f5d41d2afaa73.png)
:fill(white)/164fb007273c8a7b5f03cade30314fac.png)
:fill(white)/913fecdc5913fae7f64ecef5ee66fb21.jpg)
:fill(white)/67b86f6ecc0381fa819dec92ce5b732a.png)
:fill(white)/a70f1570b5a75a59baecd168e3cf71bd.jpg)
:fill(white)/83b6bc40fa95f166bfb63438c4b4dfaf.jpg)
:fill(white)/f0cb96bd12c5e9d93feed83776cebc57.jpg)
:fill(white)/3bfa8a0906898dfe131b46c24fc8f0d7.jpg)

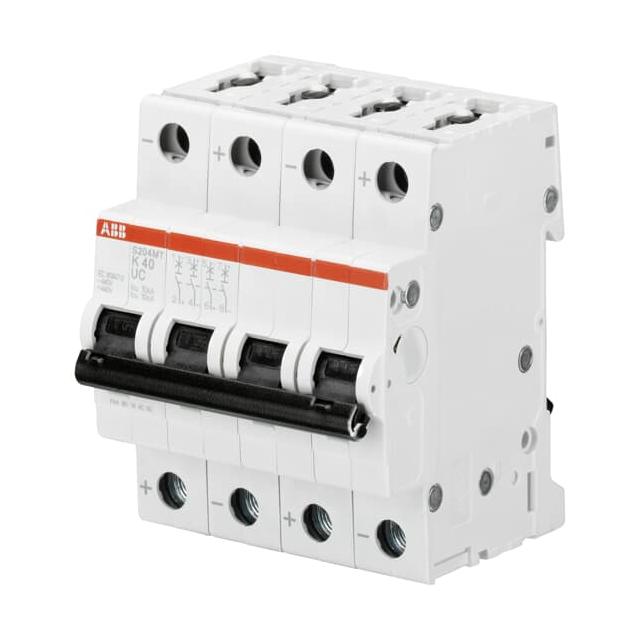

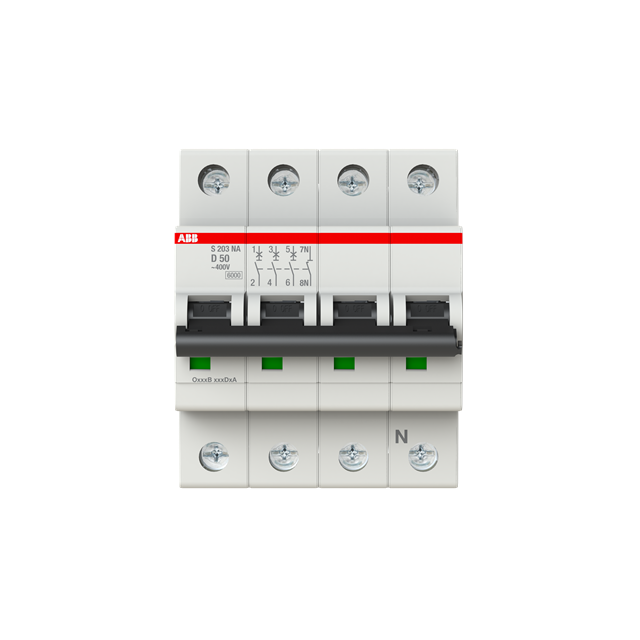

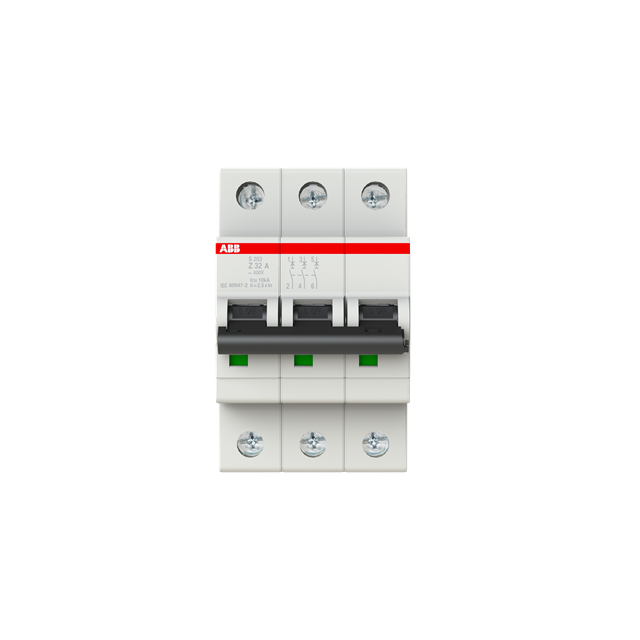

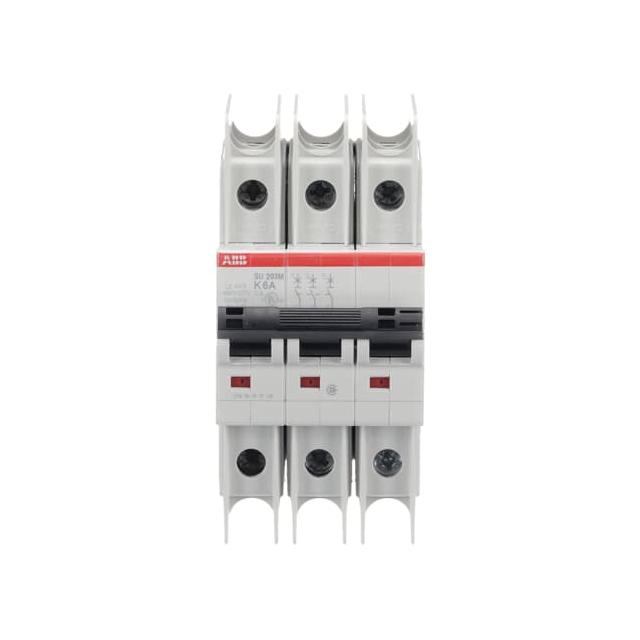

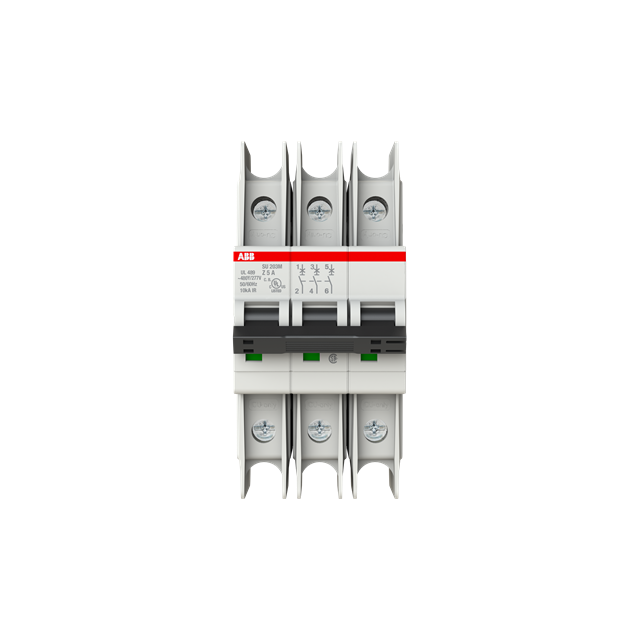

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
