Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/6e9fc92a96b7e03b4251c5962e752efc.png)
:fill(white)/5383abab08abe11b0241ad4a0f4e963c.jpg)
:fill(white)/29f714b4b1d99dc00be3dca42da06e5c.jpg)
:fill(white)/311f9e00f2fb6c217144db92888eef58.jpg)
:fill(white)/49582dd23610e5736589b795e67e84dc.jpg)
:fill(white)/0d87f165c4dc55aeca8d2b735d54a626.png)
:fill(white)/49791ffcf9314ccfa1990fc0c1b32266.png)
:fill(white)/a1180d978ee486d484b32f1b93f4c2ce.jpg)
:fill(white)/a12dee0a897dc936352451f75425eae4.png)
:fill(white)/2745cd76a319c01c9052ba5cb2e7da86.jpg)
:fill(white)/796e4c0245cf5876ab31438291ed5b35.jpg)
:fill(white)/2124c984ae2ee30a2c4abed94cf68d0a.png)
:fill(white)/768d73260f08db4b5dc3ae9d14c1ccb7.jpg)
:fill(white)/004836735100af4f6da548525e2c7e55.jpg)
:fill(white)/309cb9260302e31b172cf95617c6d98c.jpg)
:fill(white)/8e303b47db5673c3d5a443b3cec8391d.png)
:fill(white)/3b7207b53b3e48219eed2554e0bebd3d.png)
:fill(white)/5e23ddca04decfc55ea304a0815c34e7.png)
:fill(white)/deacc119bbfa8b117e175ccedf1afd7d.png)
:fill(white)/f75c95fe97505a1d60979a68d8adcb8d.png)
:fill(white)/6813dd1bd5ec31f500a3b275f7a1e02a.jpg)
:fill(white)/8d6c3ce87f199f77d01cf20e5531c5d8.jpg)
:fill(white)/b92204bb2516b6bbaf8c703a54a41bc0.jpg)
:fill(white)/48842249fa87a411ea577a01f636d1e0.jpg)
:fill(white)/b94fca9ca8e223cab3a1f777f849bfce.jpg)
:fill(white)/74f54fdb176c5d5923af600a292b0c0e.jpg)
:fill(white)/9e36c34b5cfd3ef00b3e5ea559f166d6.jpg)
:fill(white)/2df5d0a6ca430cbe75cfa5eb0dfe706a.jpg)
:fill(white)/cfa76a3436c7ffb6e19936047ef197bb.jpg)
:fill(white)/8755f9bd66e9e0a16b51d65038abe149.jpg)
:fill(white)/edd587a2249aea606241ea00804c20b7.jpg)
:fill(white)/fc9d42d6f35ea914d802560b2d878c44.png)
:fill(white)/01c6d7ce1af7d123191f7fd3a9342de5.jpg)
:fill(white)/f33e1c1f763ceb955402ef1320f7bbd6.png)
:fill(white)/7853211b838f8f407f38fb1f805109af.png)
:fill(white)/bbab0b4ae1a4a4cc5f723c5a0c2c20e7.png)
:fill(white)/21551ef5cfe98e65a358641563d24426.png)
:fill(white)/567e5d5fac3ca745f9cafe1f2109e96c.png)
:fill(white)/831d89ddc0bbfcc367368a548dd672d1.png)
:fill(white)/d71df407e031931a91b758eb947ae549.png)
:fill(white)/ff6646c6a47cb2b431294c825e37b6fe.png)
:fill(white)/bdae89e191bdca371932080d3a1a9d83.png)
:fill(white)/f21e27b4a2bb9db5b72c0adc89d07d6a.png)
:fill(white)/d47a9d992b07cb63facf4bfa34e4e38b.png)
:fill(white)/9ec1d50d0fcc367c0f9df725d5e35803.png)
:fill(white)/e42cc4a8e632473e93b774061761e14c.png)
:fill(white)/dc0081a322e0e6e0f0d78cca62f7d20a.png)
:fill(white)/0814a10c706979245b71111c6b7d1688.png)

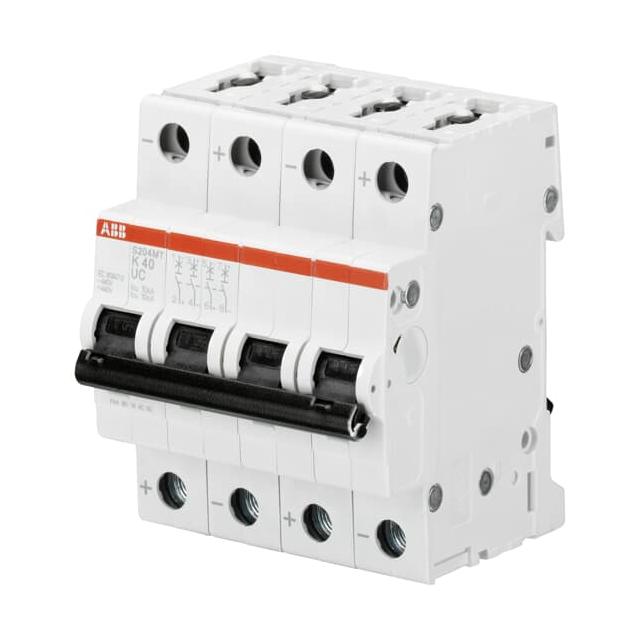

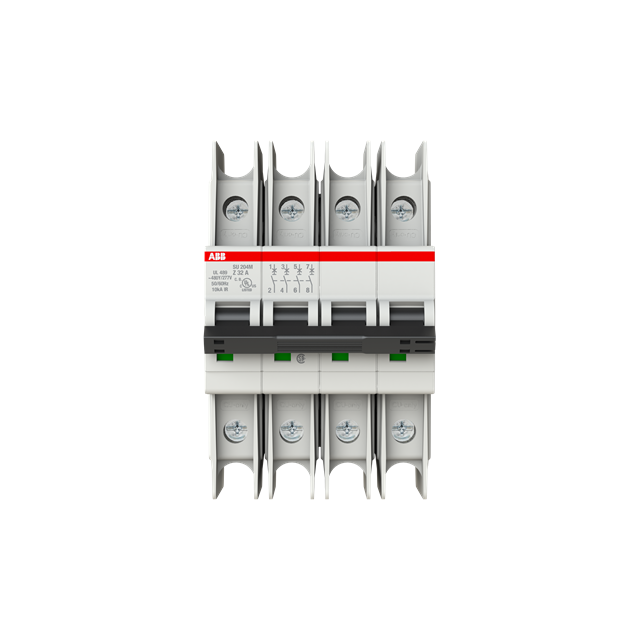

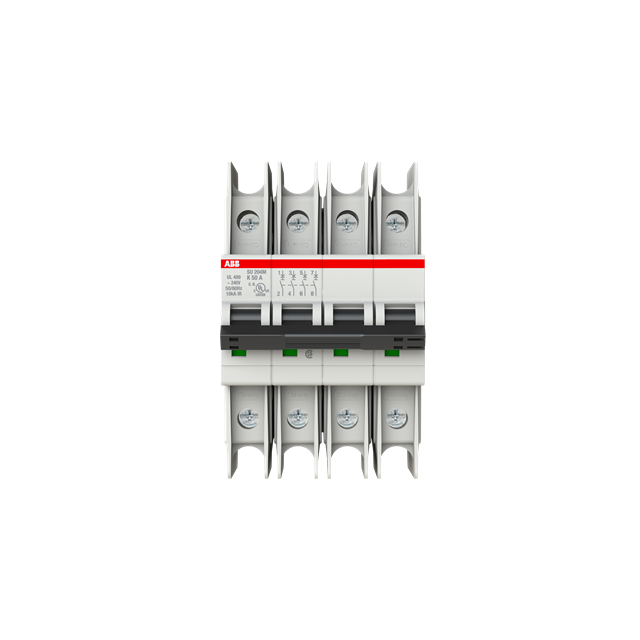

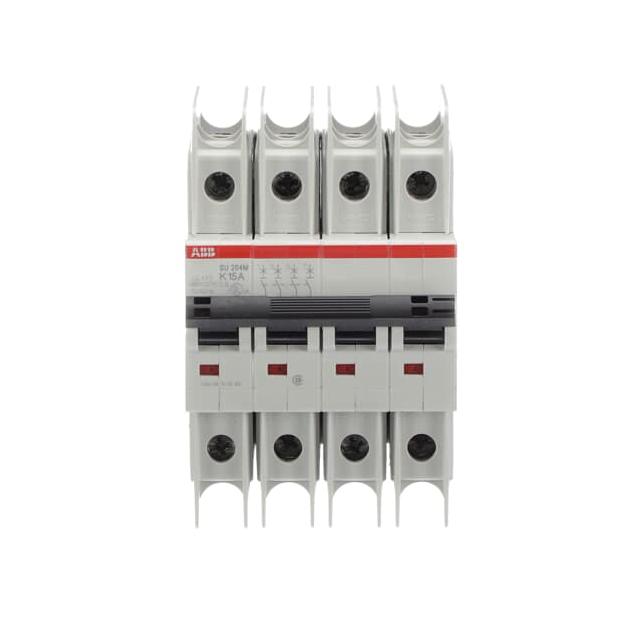

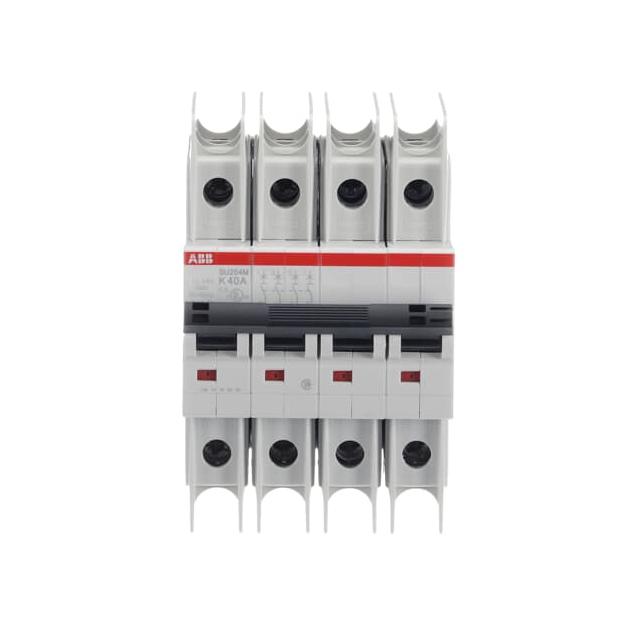

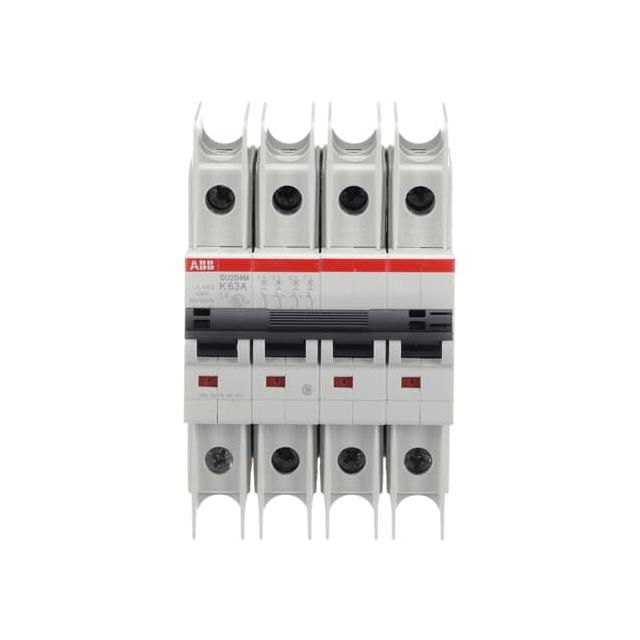

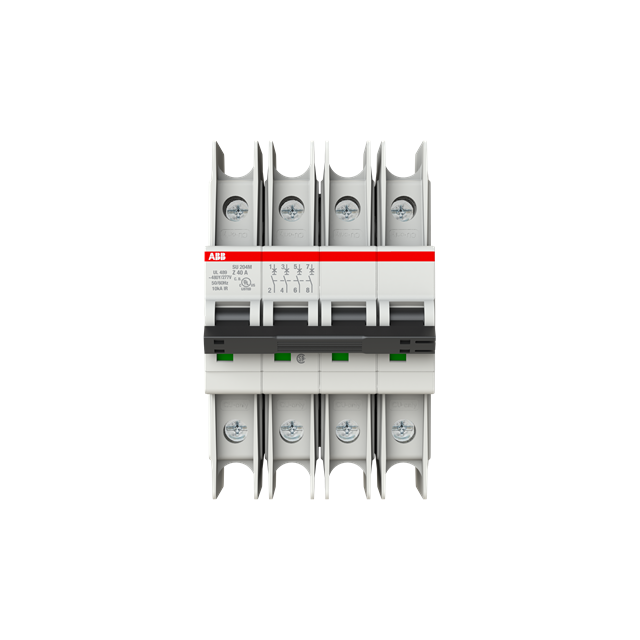

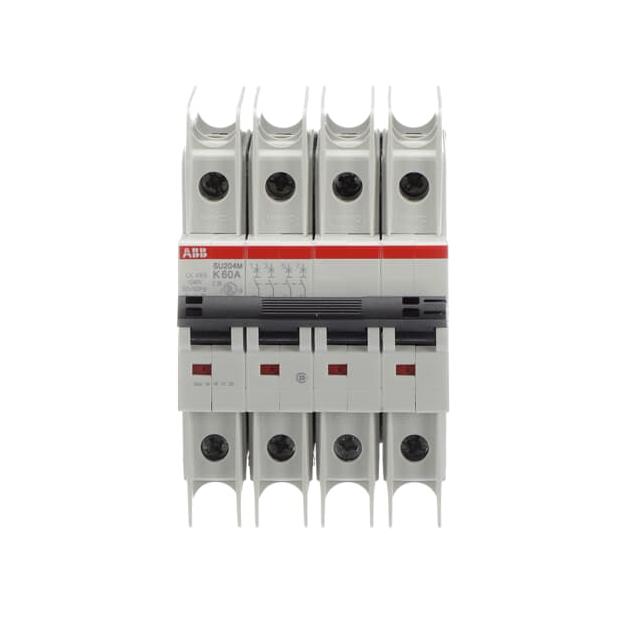

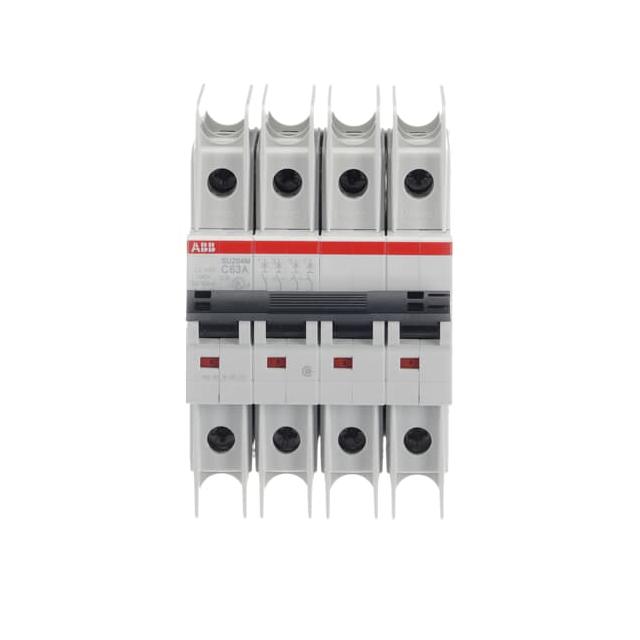

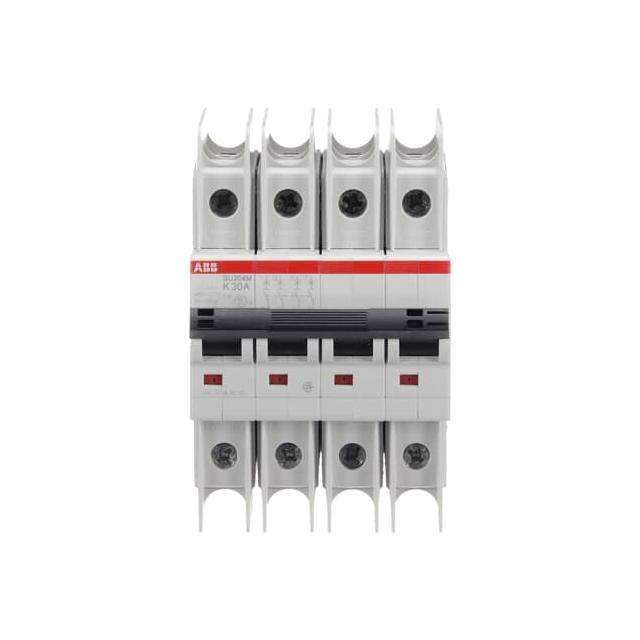

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
