Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/af8d2d31e3adcb781183140baa9cd612.png)
:fill(white)/b0ed61f9370b7a4dc1cd9934ab132413.png)
:fill(white)/919274dd70ca0bc9a861402fea335fe0.png)
:fill(white)/4e65c436e3e44f180cc0b59c33a62b61.png)
:fill(white)/18905091d4f0a40065ba0db2096de834.png)
:fill(white)/3fd2d5abaf86c4839edba97ef8d7b917.png)
:fill(white)/27542c17252d8ad26ea54f8213c89697.png)
:fill(white)/ee71b97fbc9ed66de6d9071adda28e6d.png)
:fill(white)/05ae9e6749c447274022e84f6b28ac66.png)
:fill(white)/8f1e021894ed685710fc3246a342c629.png)
:fill(white)/30cec13a785a3cfeb7915e54b2f79692.png)
:fill(white)/ebc01d9cba5629deadb28cc326169192.png)
:fill(white)/ca27b93db2e72abe26a8e26b937adbb3.jpg)
:fill(white)/7ace8d8993cb13a0ae9bb3d82810cb2a.jpg)
:fill(white)/c8619c87572bf28713fcc2b56a3c93dd.jpg)
:fill(white)/f550236f8231b51119c468058107e8f0.jpg)
:fill(white)/0f6bfcb6d929ef7830244c9b26a9ccfc.jpg)
:fill(white)/8522daaf6a6773471a0905f9ad9d6058.png)
:fill(white)/fe8e990a24290ede2226b640da381333.jpg)
:fill(white)/27d85b0de35f34ee40c5891f2a4e3f70.png)
:fill(white)/cd24ecf8266003ed16f5b9796917df9b.jpg)
:fill(white)/31127576d3816e5290d389bdd1eda603.png)
:fill(white)/700786a9ba9c37efcd6b39a77a2dc29f.png)
:fill(white)/3efb1703311c266c97753a592748581b.jpg)
:fill(white)/a6ea8d0a3ac34546ae5ac6fc3d1f4cda.jpg)
:fill(white)/23d5018674016ec3f7fbccdc04186d55.jpg)
:fill(white)/5d013e4f7056159912d13a5ae284b27f.jpg)
:fill(white)/c3217b2464e7ac242b08747da043a6bb.png)
:fill(white)/16a7a6b621e88d2d5f266c0bb018dc58.png)
:fill(white)/7d4c87225d5dfcef07db2d1c7d0d25d6.jpg)

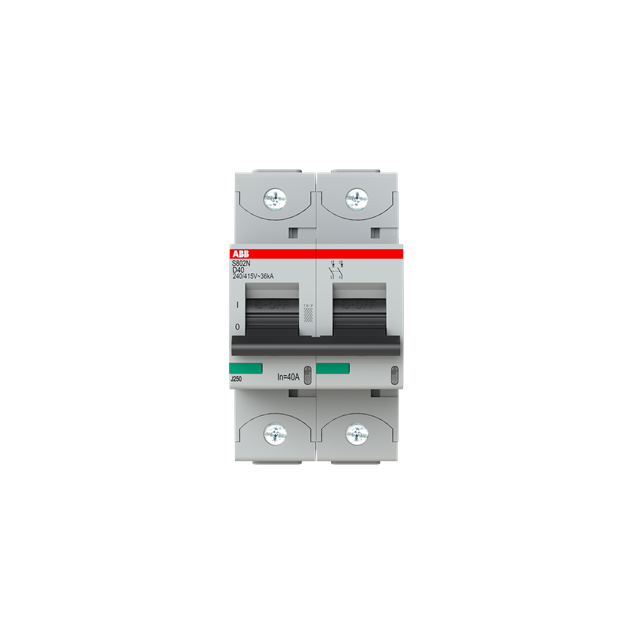

:fill(white)/65b1331239668fab2ab96342f91b4054.png)
:fill(white)/d96cd6615397c32ada651860b1bbab3c.png)
:fill(white)/46d20f8f0d8ef766135632f00d7bd279.png)
:fill(white)/e43c8c4da9ff7027ce8ffaaaf4e557fa.jpg)
:fill(white)/e95d05efa508f34e193a1ebb62626440.png)
:fill(white)/6820ca6156058265c596bfa42d796773.jpg)

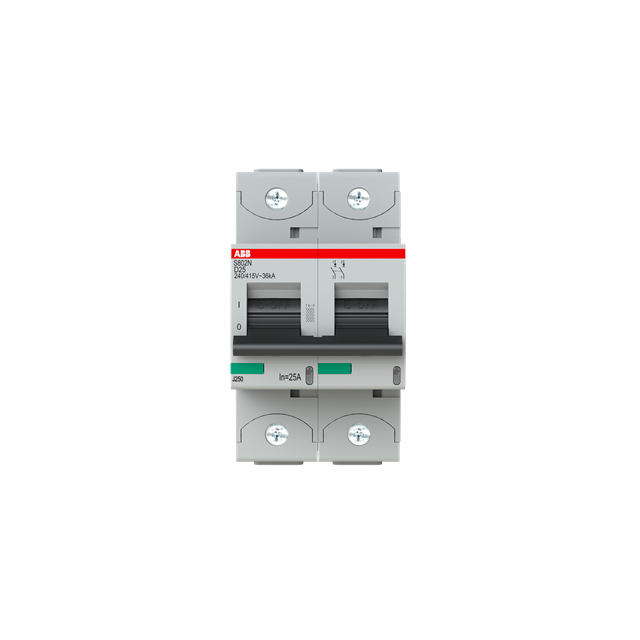

:fill(white)/659a17612646712abfe0f4fb4b549602.png)
:fill(white)/0456c452b09a26754b54fc198062021f.png)
:fill(white)/c55af3b215b1bc1bd7c222d261b158f5.jpg)
:fill(white)/bfdddf07233550d982d802c626bf0e14.jpg)
:fill(white)/15aa44bc114d47be7e0809e20c3b6d52.jpg)
:fill(white)/51d876b521eca6a5b2c1abc0353b417d.jpg)
:fill(white)/449f822eab33f1fb3b632a6c7ec214db.jpg)
:fill(white)/50645bc40896a76bc520554d313dd7ae.png)
:fill(white)/37b226ddecbced3e1dbf1e9639a705bd.jpg)
:fill(white)/b2d8c72ce81bbf2d36f3ddb15edc5a91.png)
:fill(white)/0225c2f118da7edc48335a4d7fdbf863.jpg)
:fill(white)/39e4d6af099c93dcbd8b056160106fbb.jpg)

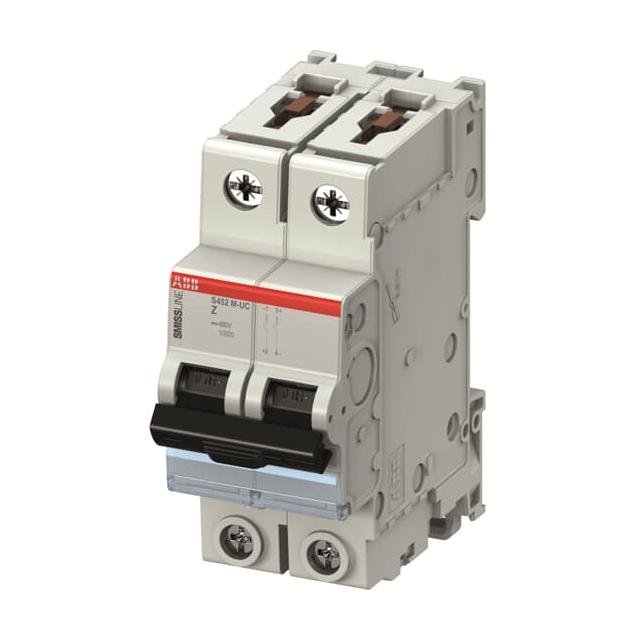

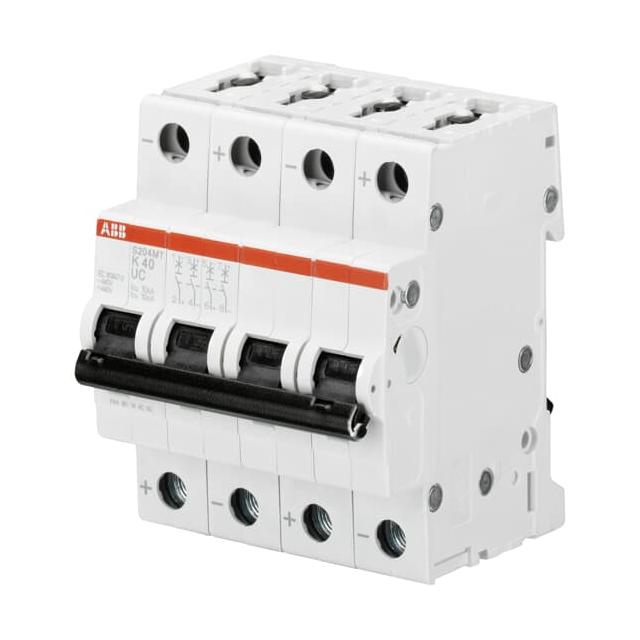

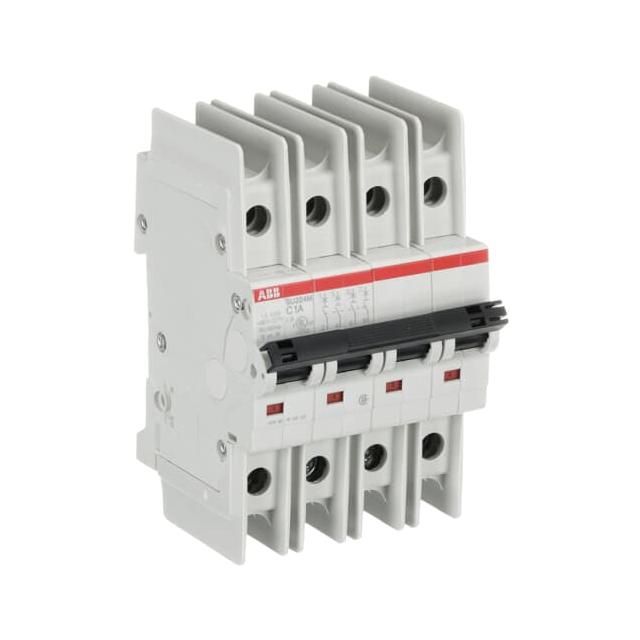

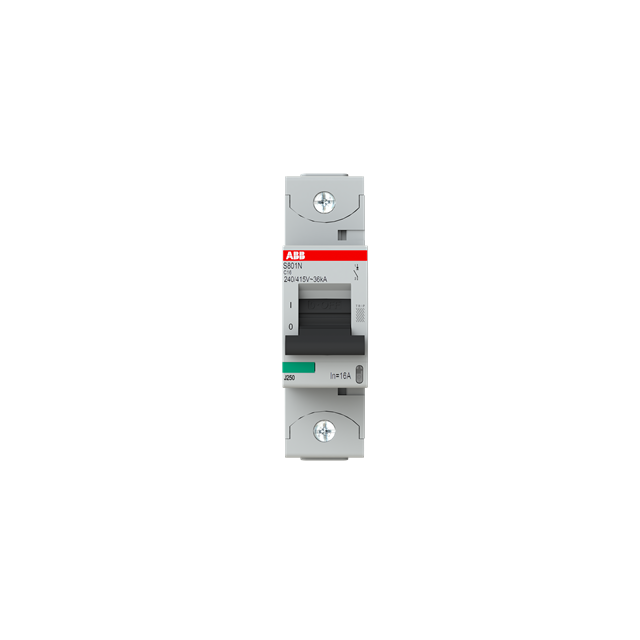

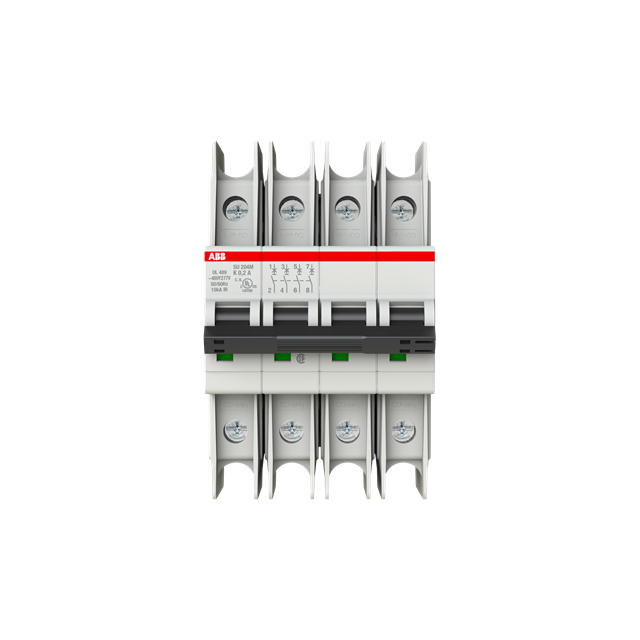

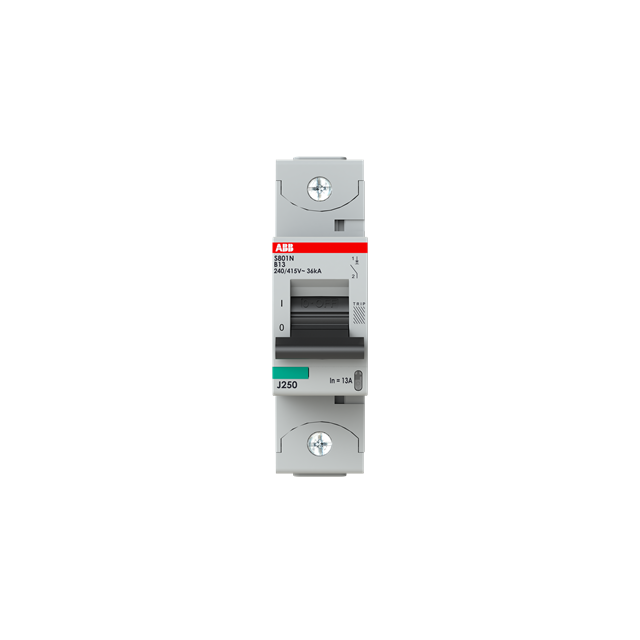

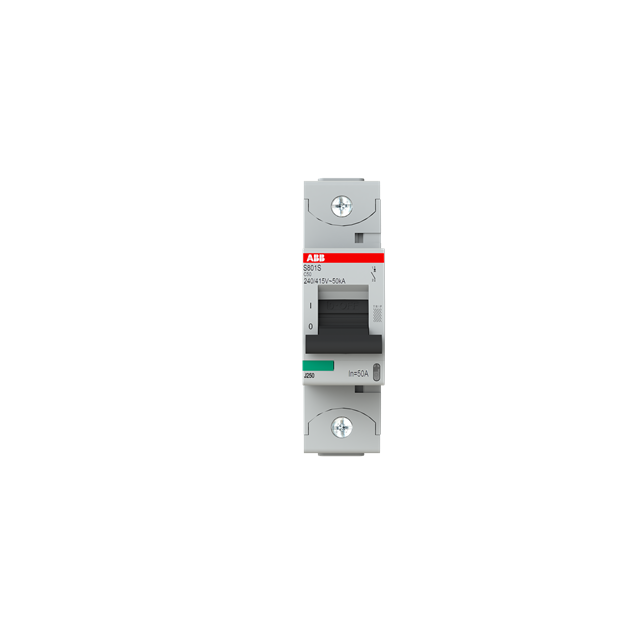

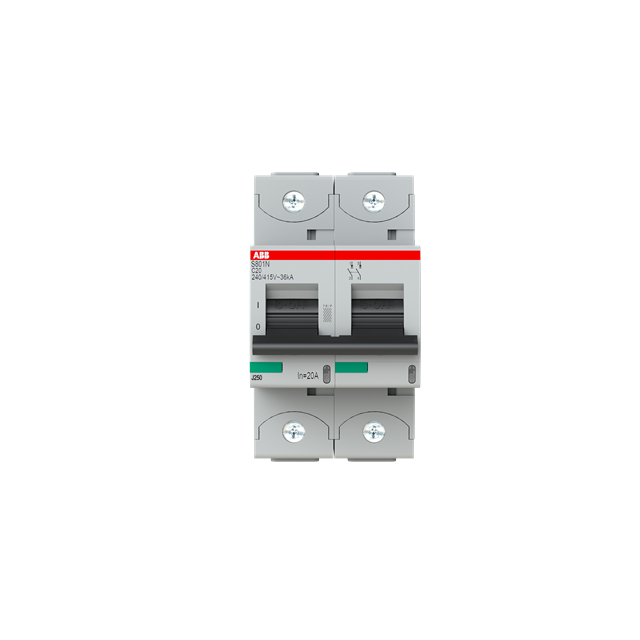

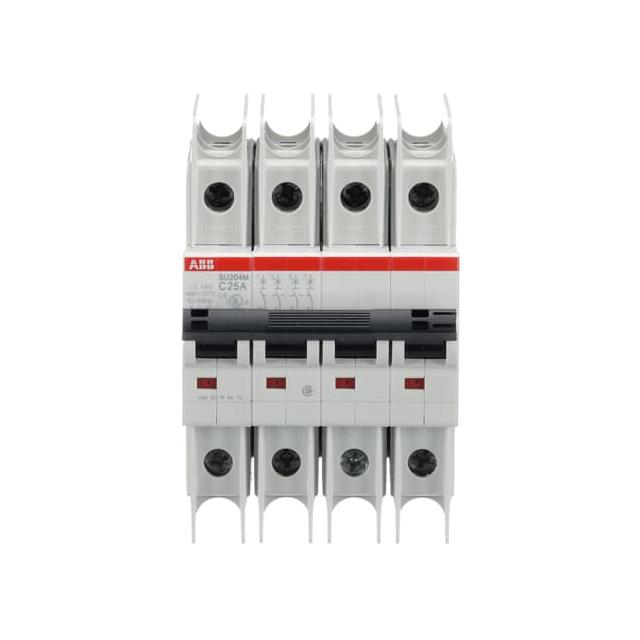

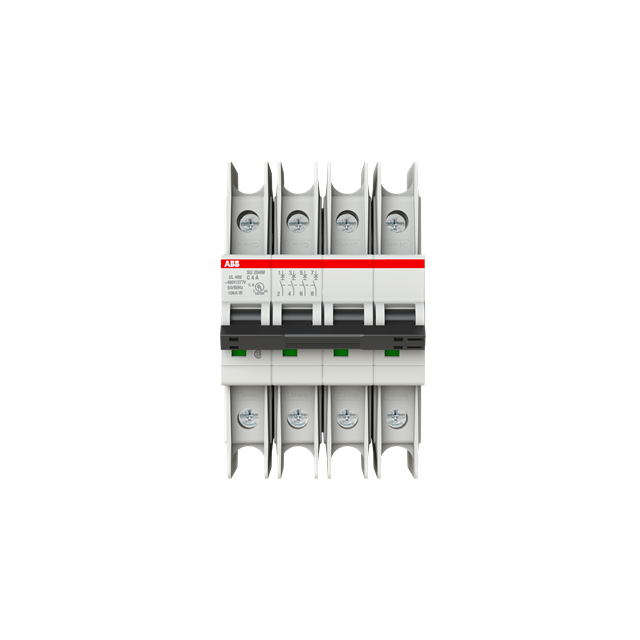

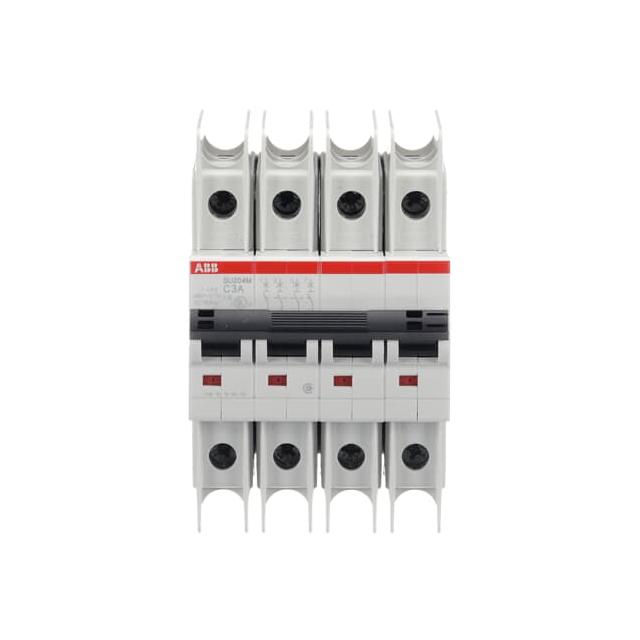

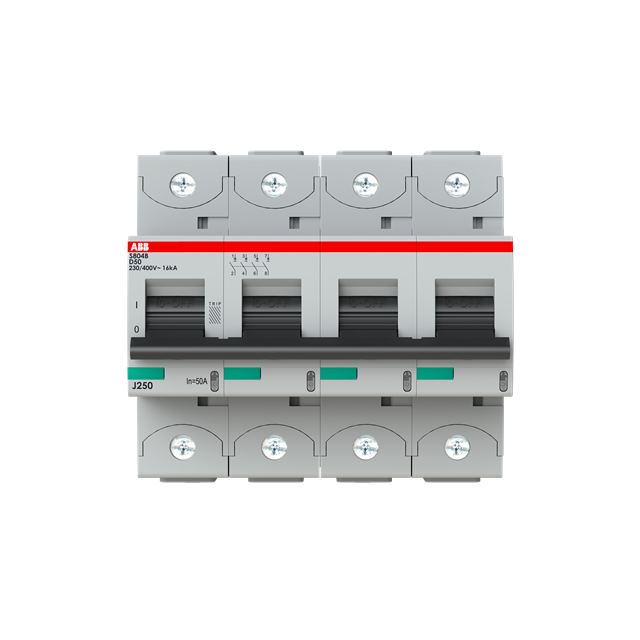

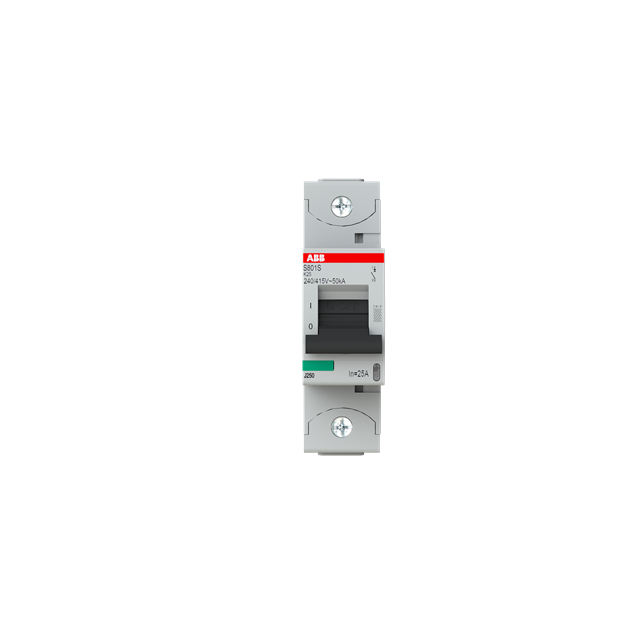

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
