Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/b5a2a9e95af2596c5b6193fcf70d1c9b.png)
:fill(white)/7ac4b6396c5a475d0601a562610d885b.png)
:fill(white)/45552cb4d4798e2928146d952508b512.jpg)
:fill(white)/f7d4c640c36e471de623916671b10154.png)
:fill(white)/ce013695cb5aee1c7f37446a87a4fb95.png)
:fill(white)/9527482bb3274daa0cb6cb8163da9b3f.png)
:fill(white)/9f72b42faf3287ffee62648141aa3278.png)
:fill(white)/58f8ab993a17a6c411740cefeb01ba33.png)
:fill(white)/662386b98f80dec9cec538ede5d1c62a.png)
:fill(white)/c150b957aa42aa7d6b1dbcd867ea5338.png)
:fill(white)/14b34f27f26336d6016ad2ae835d89cd.png)
:fill(white)/da9a756e1483a97d0c86d70787094438.png)
:fill(white)/24713538e2d7e9c59d4ba1ce0939266e.jpg)
:fill(white)/21a5116ee3295a3f90373325d9ef1383.png)
:fill(white)/88bcc5237470bb0e15f66b9a2fda6c29.png)
:fill(white)/88b48f56374f5d219d9c61f9803e5a65.png)
:fill(white)/28c3e31b1b4d3578039d1ec9fd23d6cb.png)
:fill(white)/fb0ef03087b37c7f466adaa834f4a3df.jpg)
:fill(white)/70035174c79c81f1560acfa9583f42ea.png)
:fill(white)/7a0f5fc6d0b1a92574d4ccfd0b699989.png)
:fill(white)/916a375086963f25adfa69b0a95fb872.png)
:fill(white)/cd087f015b0c0377e77992490b403057.png)
:fill(white)/183e05aefd28e7bfe3929ea670691864.png)
:fill(white)/a76f9d9fd72be51469a1470b2a069503.png)
:fill(white)/62076a3c17c49302c98e9df3996296ca.png)
:fill(white)/b9ccab9e4d3f1ea3bf8445a046c9ecc1.png)
:fill(white)/1f7e7080d88a70f9883969ce7af2ce00.png)
:fill(white)/3368c931bc81a9e66a1c0740f0a5342a.png)
:fill(white)/8017978c373c10c44354f1f7fa6d8876.png)
:fill(white)/00dac1fe27a94c07f6fcd606177fc1a2.png)
:fill(white)/b759eedb2a642ac1c803abd37fd6a9c1.png)
:fill(white)/8e8b98bcb8bbcd06b2c93f1954355fc7.png)
:fill(white)/3a4130f66c355d2e9627fc81f983dfa8.png)
:fill(white)/c4070cce6e4428574e85970faad04de1.png)
:fill(white)/35567131c48c6f121e8d20f6f0e391c1.jpg)
:fill(white)/f34ad6fb429ed94183bbff66e133e055.png)
:fill(white)/94ae471f0a4c754865a8dc01b0898978.jpg)
:fill(white)/1d555a1aaf5f0bf9fcc32830eaa9a167.png)
:fill(white)/d17dc617965d36c74f96796376051a14.jpg)
:fill(white)/b59e5d4a95e618907ec676aa4688e098.png)
:fill(white)/4eb2433822b5a1d25a4fc008f07cf866.jpg)
:fill(white)/b3192e92a6388a9149c620ea21377e97.png)
:fill(white)/6c336d2acecaafc039de0854d9d6c34b.jpg)
:fill(white)/2b81510951575797135005e6eed8e603.jpg)
:fill(white)/b5e5cf563c10a9c6b5a086a2a08c24dd.png)
:fill(white)/d49dd3bcf3d6311f2f49b26ae208014c.png)
:fill(white)/afee8ba05ddbf0ee2a80316c66a79a09.png)
:fill(white)/c9d8fdc922734f52897fa7c4dca653e1.png)

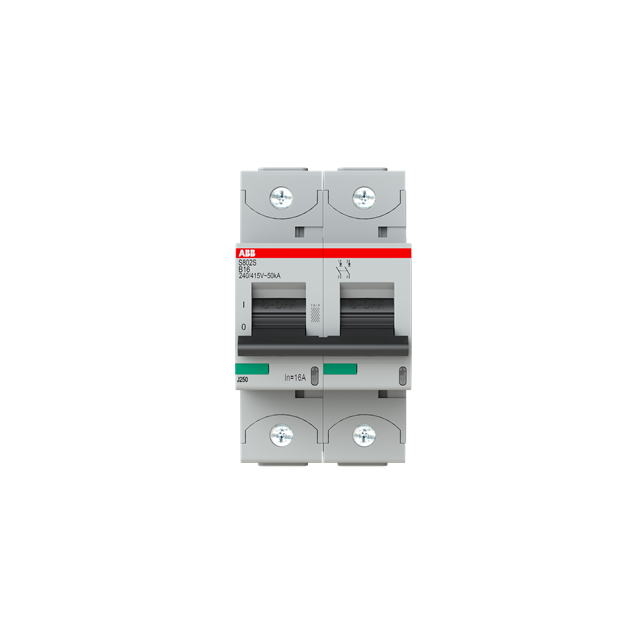

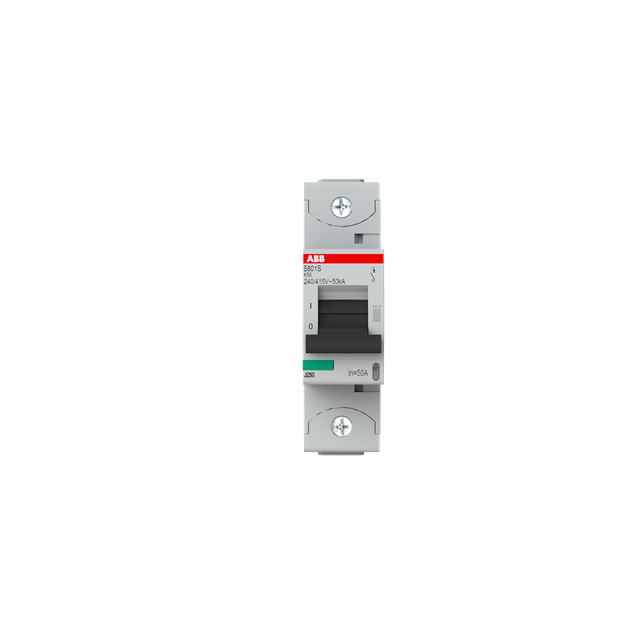

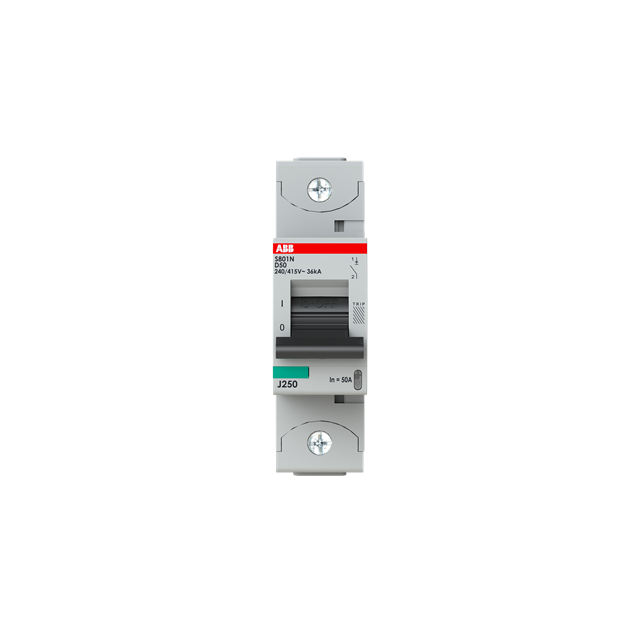

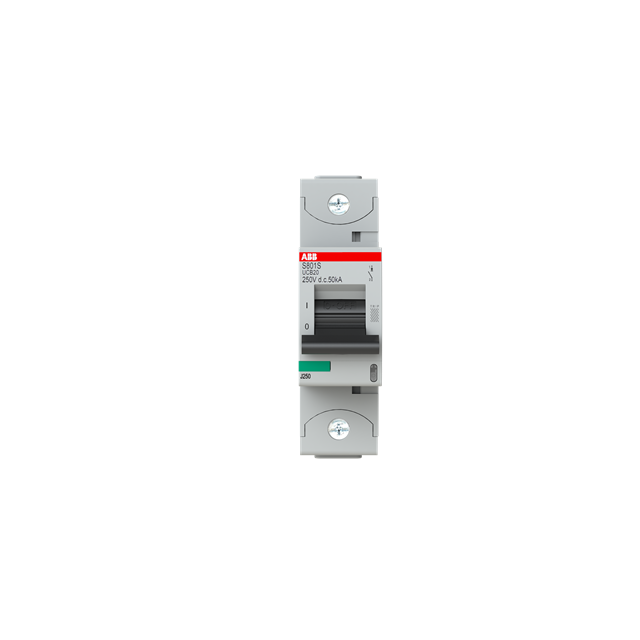

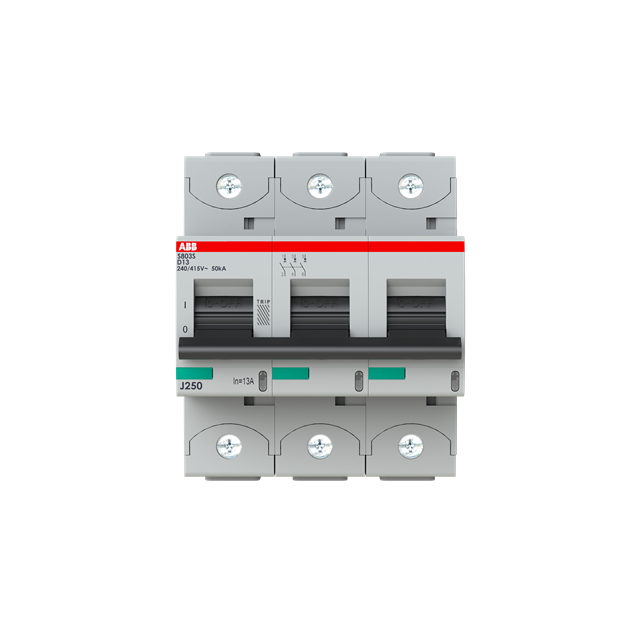

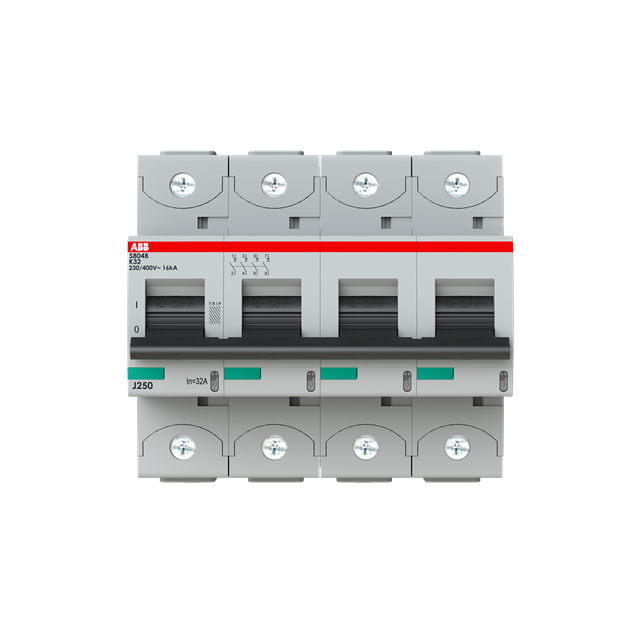

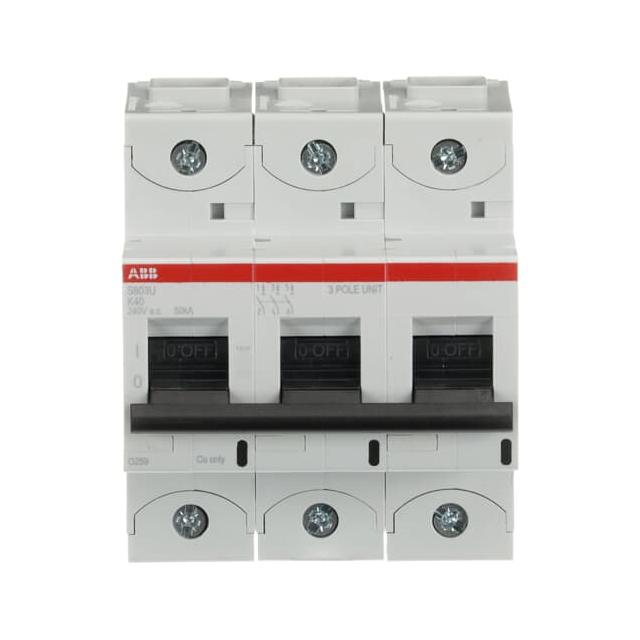

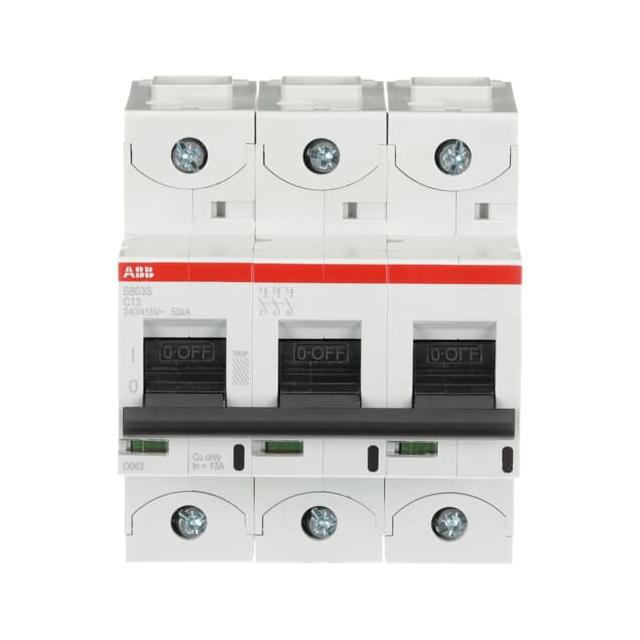

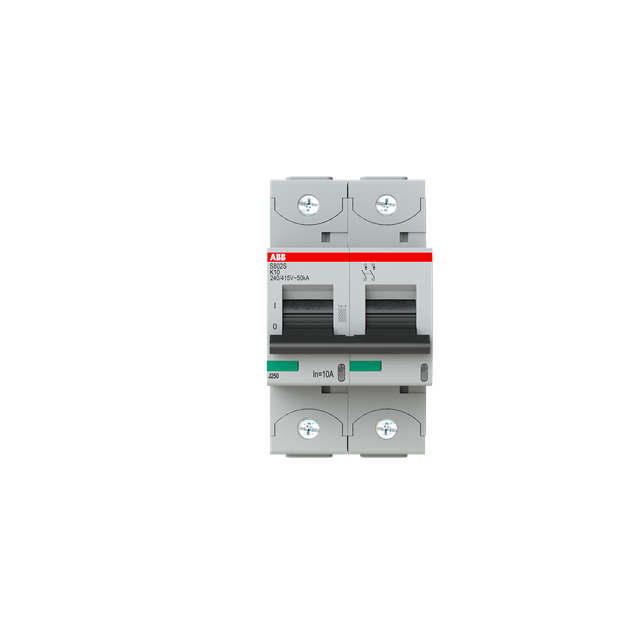

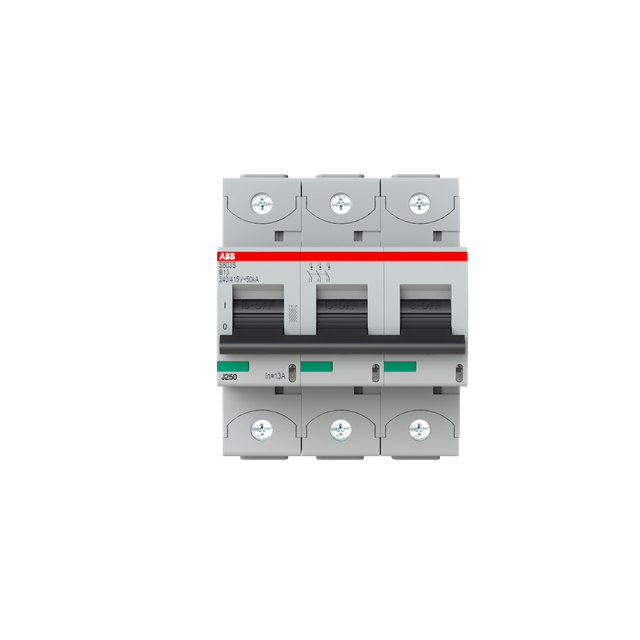

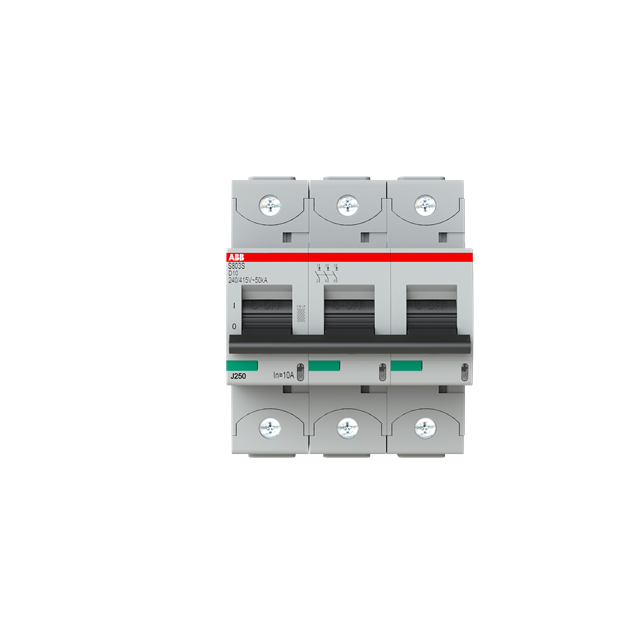

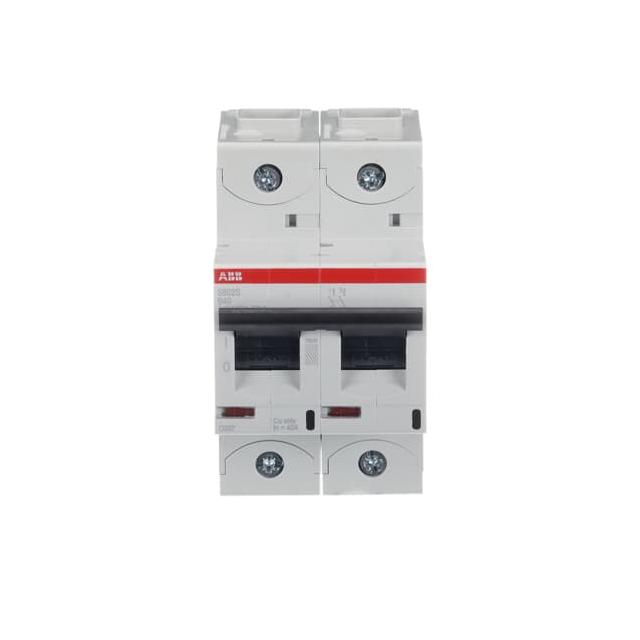

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

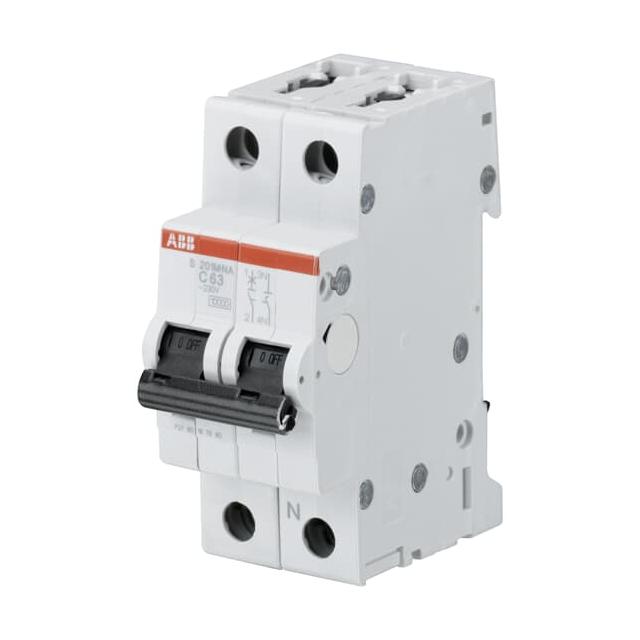

- wyłącznik nadprądowy 1-biegunowy

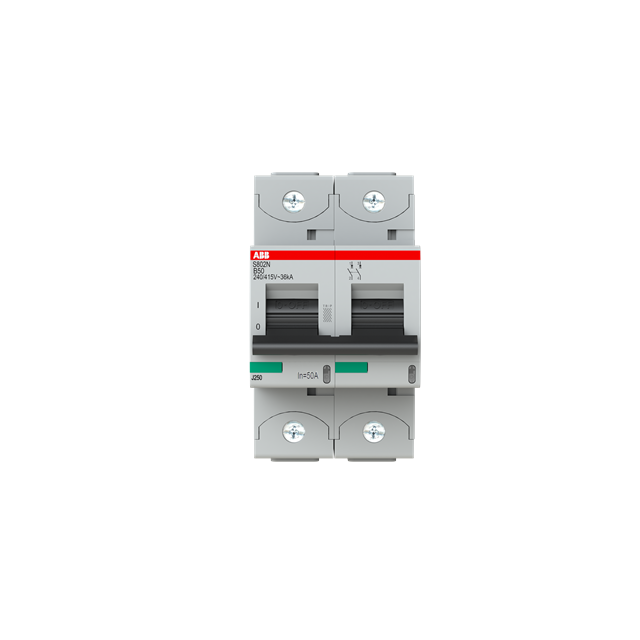

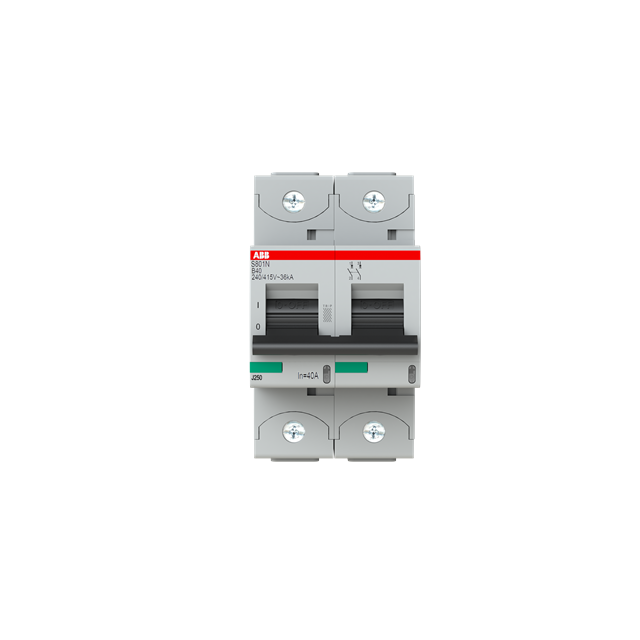

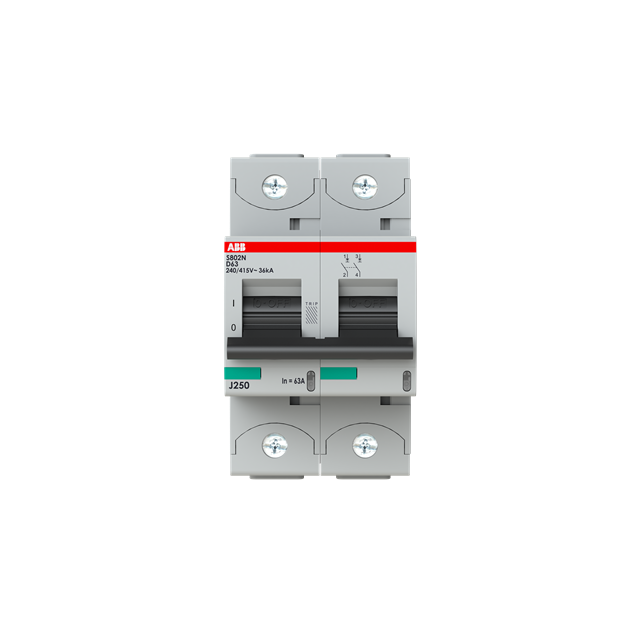

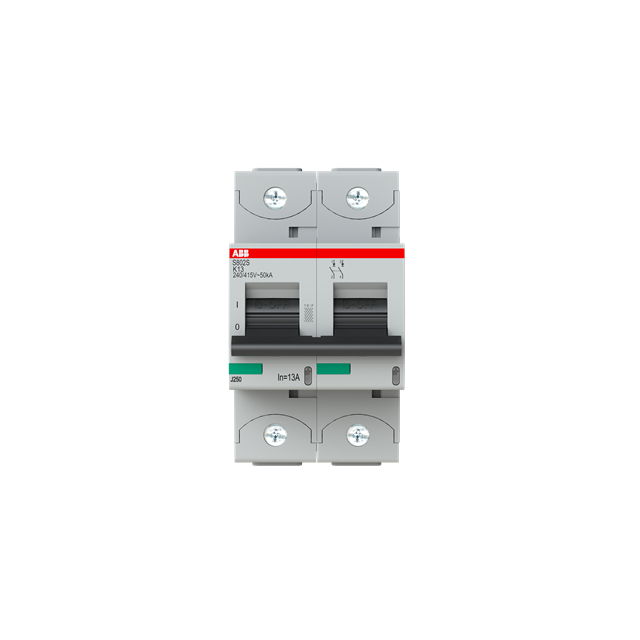

- wyłącznik nadprądowy 2-biegunowy

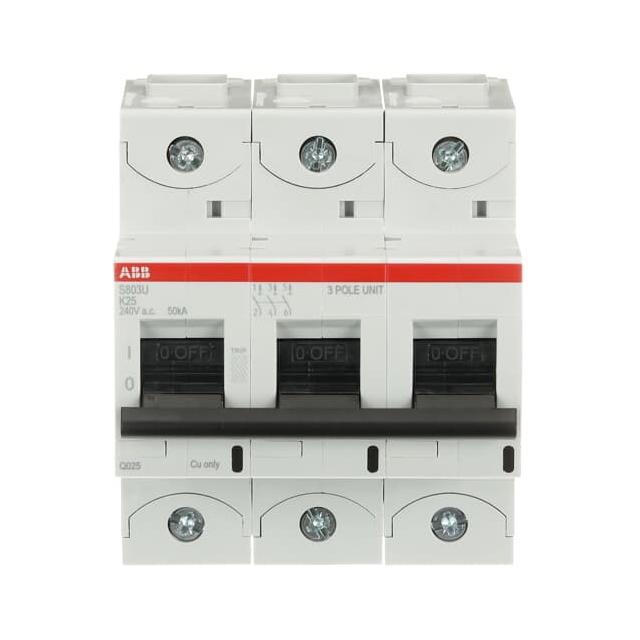

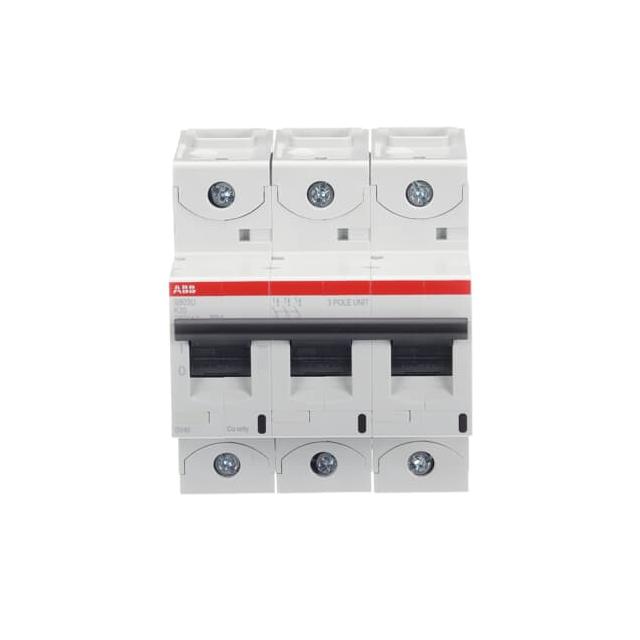

- wyłącznik nadprądowy 3-biegunowy

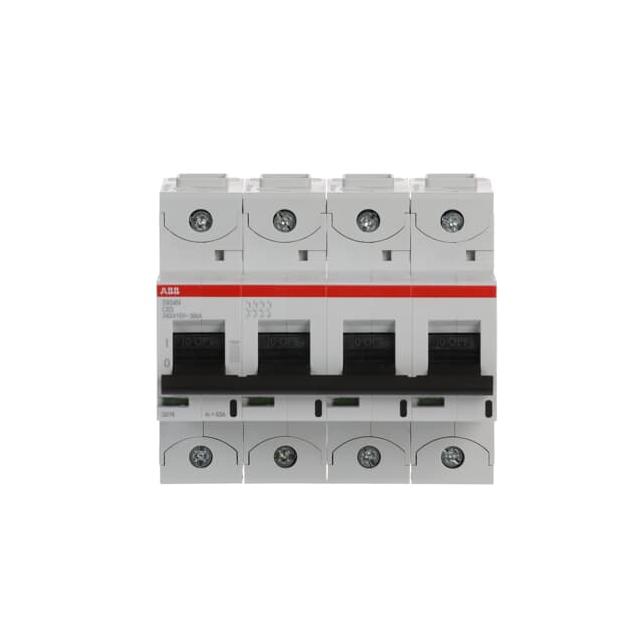

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
