Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/762d1760c180dd2cedc64269170f3eb0.png)
:fill(white)/39b8182409c58f970e89a8faaf72bfa1.png)
:fill(white)/9b7e741217179e366d1f6bff3b97db6e.png)
:fill(white)/149a48e06f7ff10d42e25ea490f3ef63.png)
:fill(white)/1cc1d94e5dc340d15b5a93c05fad6789.png)
:fill(white)/1f953b5249109e6294b467921304ba59.png)
:fill(white)/21ebd84d0a13399cd2e61b9c31f77e6e.png)
:fill(white)/55bfdc7b8adf0eb5f4adbb7f4a11e377.png)
:fill(white)/f0cd037f5791709d835002470b303a46.png)
:fill(white)/08b9f94cd5e3cab6869f15a55d9500c3.png)
:fill(white)/f76fcdc889ef31dc7772520633914135.png)
:fill(white)/7e881a841fe147ca57fbf462299b1990.png)
:fill(white)/d6fd8461d6e40683bedd5071574d033a.png)
:fill(white)/9196eb804577684a80b7e33a42e26323.jpg)
:fill(white)/c9afaad5f1bd24ded8bbffa933c319f1.png)
:fill(white)/dc2aad4f3ee15163966b08fc135331fb.jpg)
:fill(white)/296aee35f9443ca6878a4495d1f455af.png)
:fill(white)/659d8638004b69c4ac01579988ba139d.png)
:fill(white)/5cbaf1fcf31c816773864abeae626636.jpg)
:fill(white)/31525327496951051fac3d0b3d0c8045.png)
:fill(white)/2d199cd28460c08d1990b0bd9b6887a2.png)
:fill(white)/b870a99d5c7fd7875fb9adcb0720c0f7.png)
:fill(white)/06fdb1ad340aa27f69a8f0d6b599f6a8.png)
:fill(white)/df7033404c6e3c1796a1b5d22f8f1f82.png)
:fill(white)/b78000965a3997992aed31e2f69cb371.png)
:fill(white)/85c3cd5f5b44ce6c1460928ad2610f87.png)
:fill(white)/4d48767abd690d70bc340b6ca8145f03.png)
:fill(white)/402ea469ad72acb06f6133499284aaee.png)
:fill(white)/d33a19b14feb05609b5d7c641547ada6.png)
:fill(white)/42630e756b13ff28e20a44a13d1bfa09.png)
:fill(white)/cc5b9704edae0ab85d604df953f3889d.png)
:fill(white)/e33ebf699176d6f2a4c4a6dd1243dc0d.png)
:fill(white)/74b4df4cb5bd148233f3212d55b71392.jpg)
:fill(white)/706d9fcffffe1d83db06e4e26f6eca6d.jpg)
:fill(white)/720c8fbadaeab382a5a4e2bb717775ae.jpg)
:fill(white)/a92d4623c2c1d1572e80f3c49791ccd7.jpg)
:fill(white)/cc5676afd4bb8b7911e7b735825f5f45.jpg)
:fill(white)/7e132ce0dcd15c7927d179099e98c259.jpg)
:fill(white)/211ed0c73ab10d316c7f7d3dcac95ecf.jpg)
:fill(white)/eaf06631f29f28067707345d7d5709d4.png)
:fill(white)/870f58276bb45829b3b4784b2ba32bfe.png)
:fill(white)/cad65365c97218eb82e17e90dca41f0b.png)
:fill(white)/e2c717da30d3cafcf3aa09802e21ad5b.png)
:fill(white)/2660574cb18bdaab9b61f055fe510f6a.png)
:fill(white)/059f59dde5123bed2d15b9706a4f9ea9.png)
:fill(white)/0dc09b6ae386ab4b3b28f058966cb6f4.png)
:fill(white)/5d04aa780903334c6f1a95593a451ce6.jpg)
:fill(white)/1d5af566d22e784b893ea1155886753e.png)

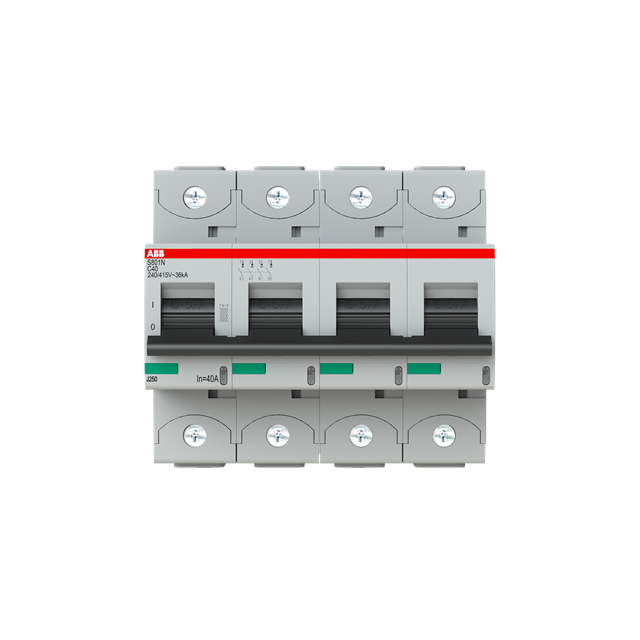

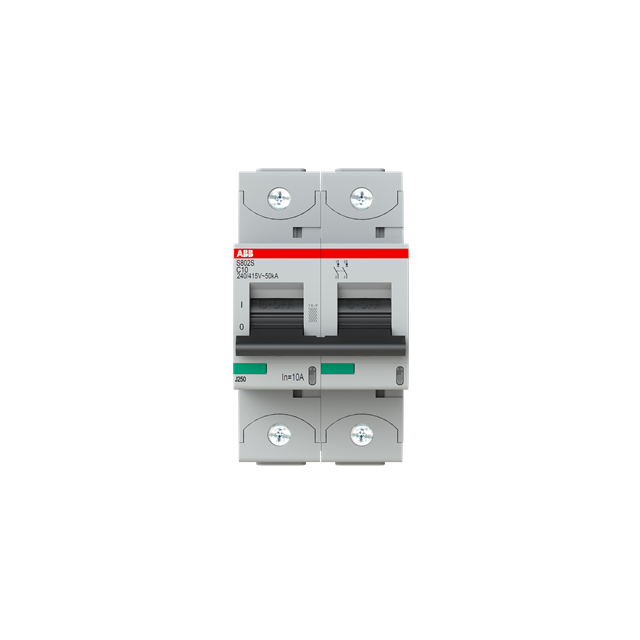

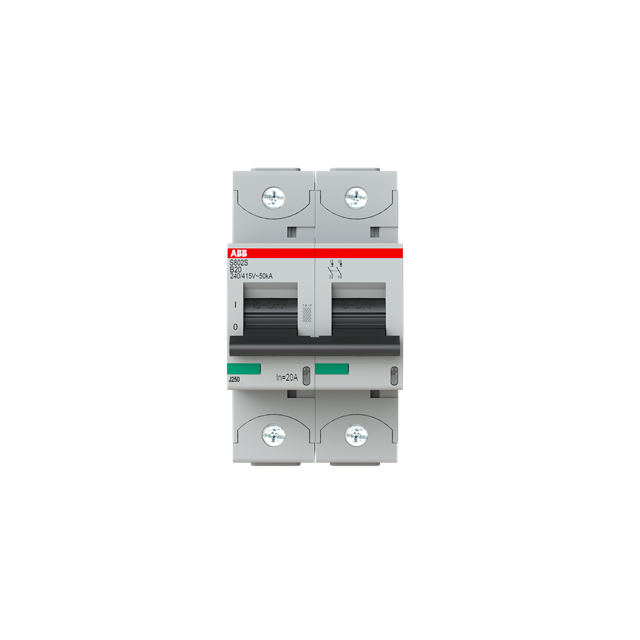

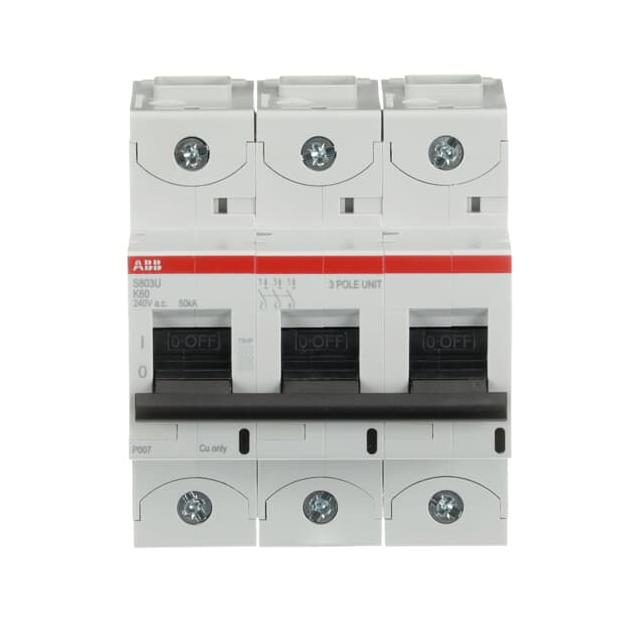

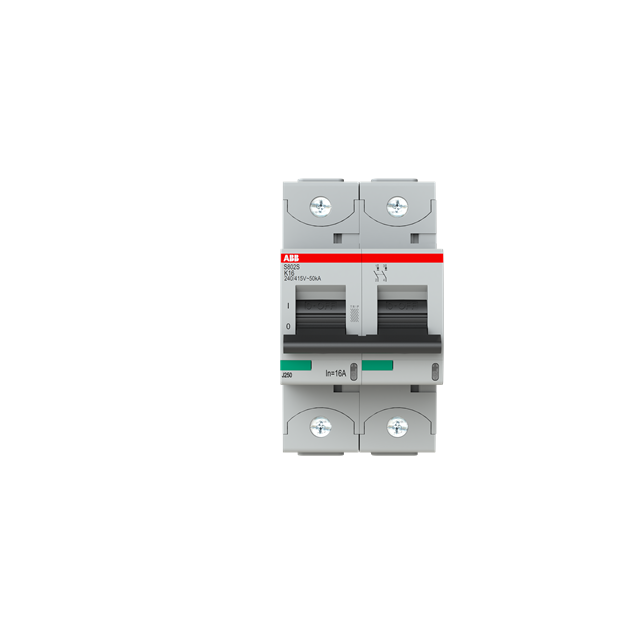

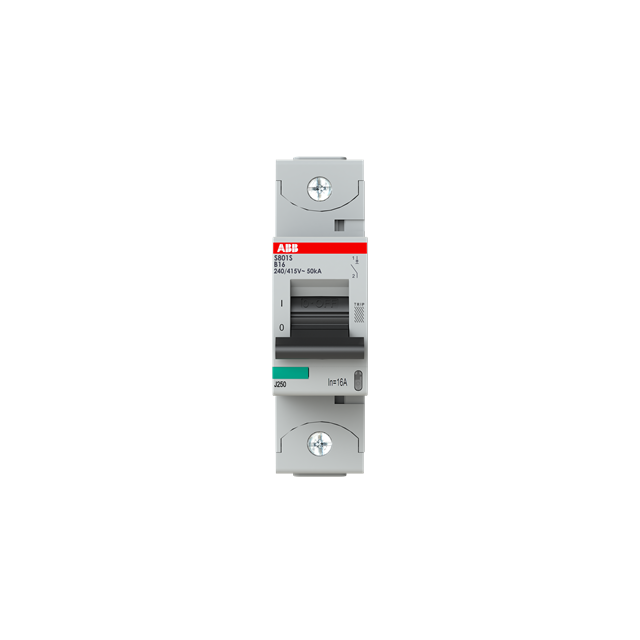

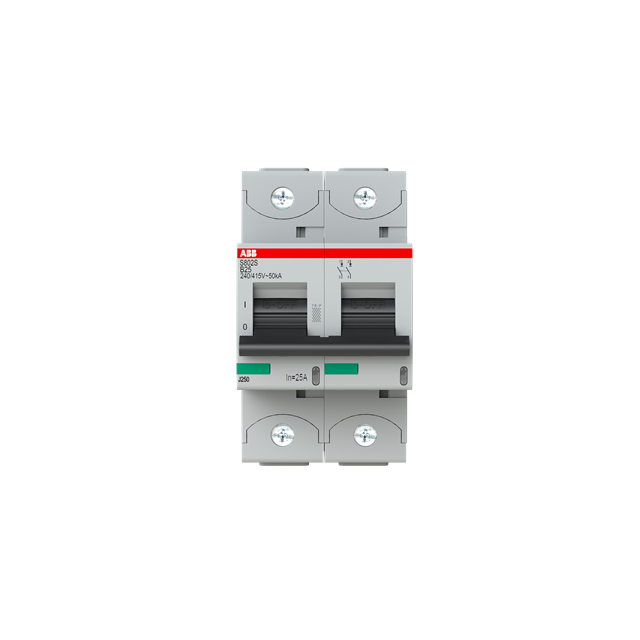

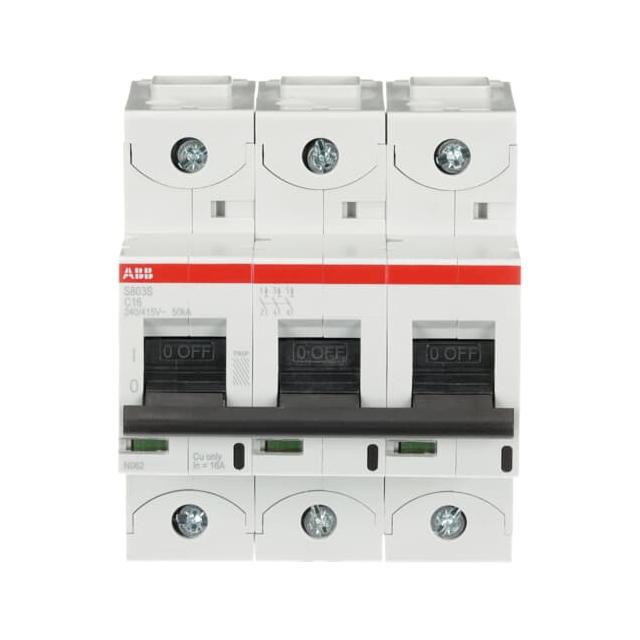

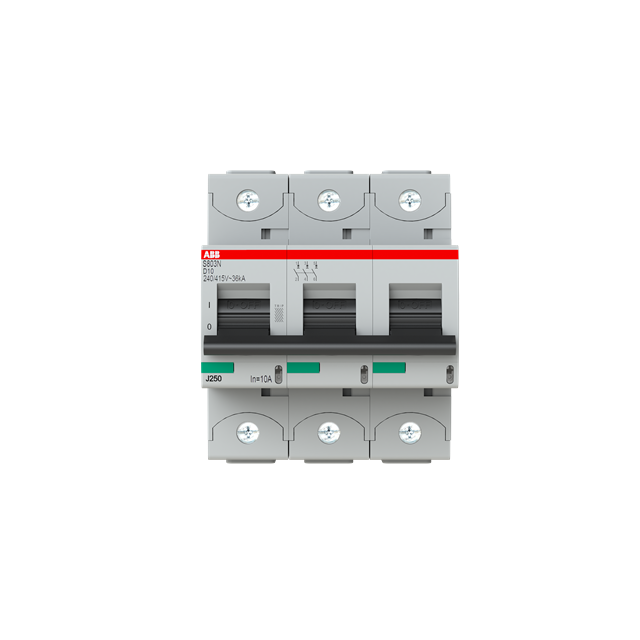

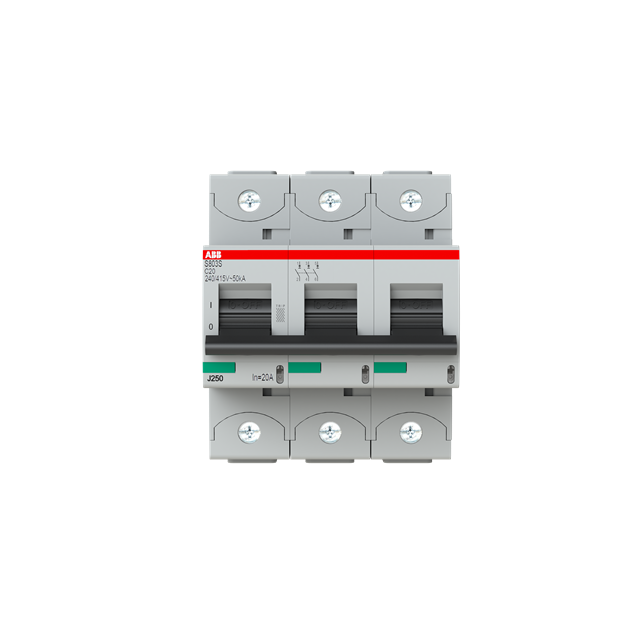

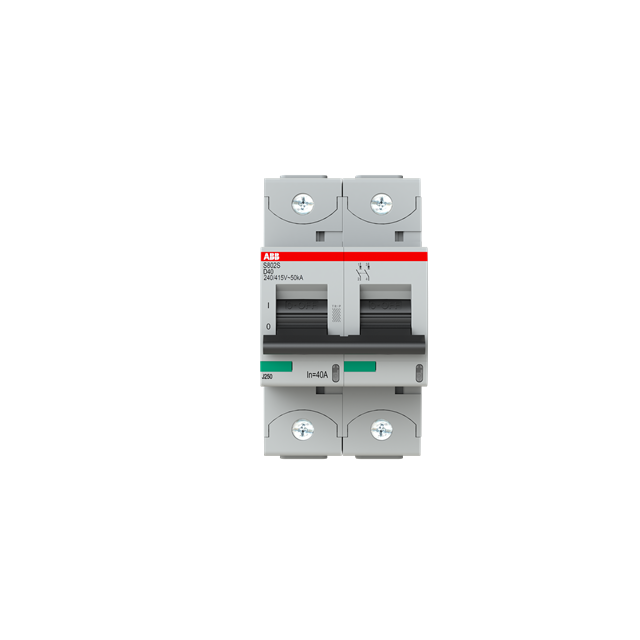

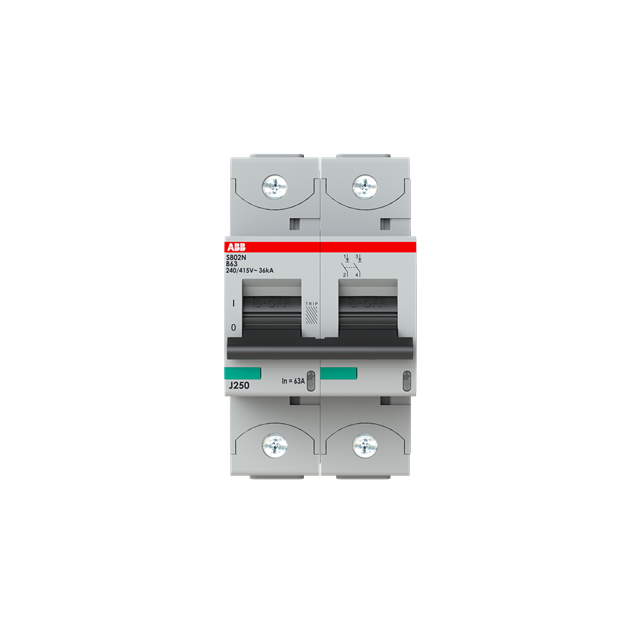

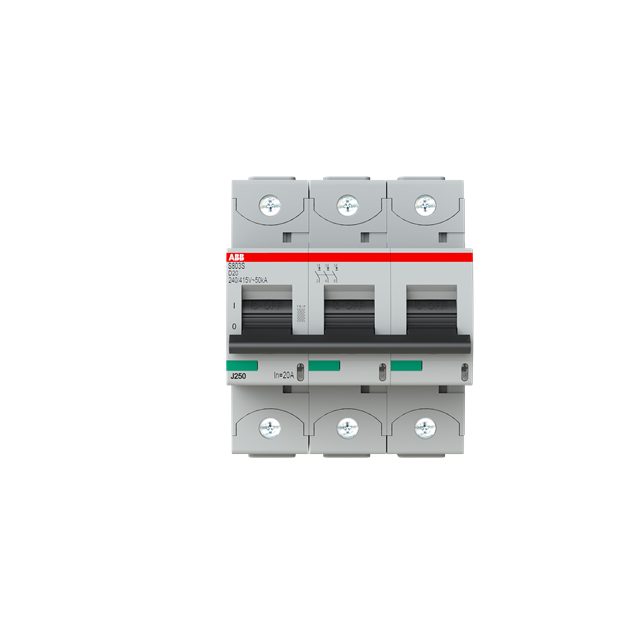

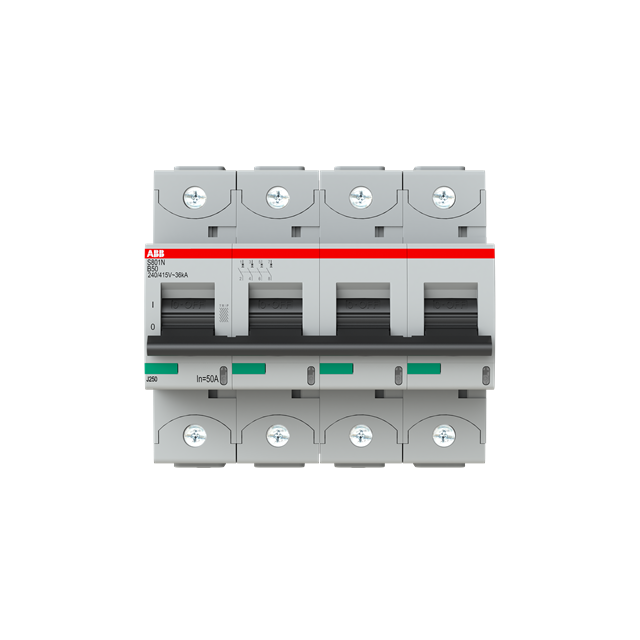

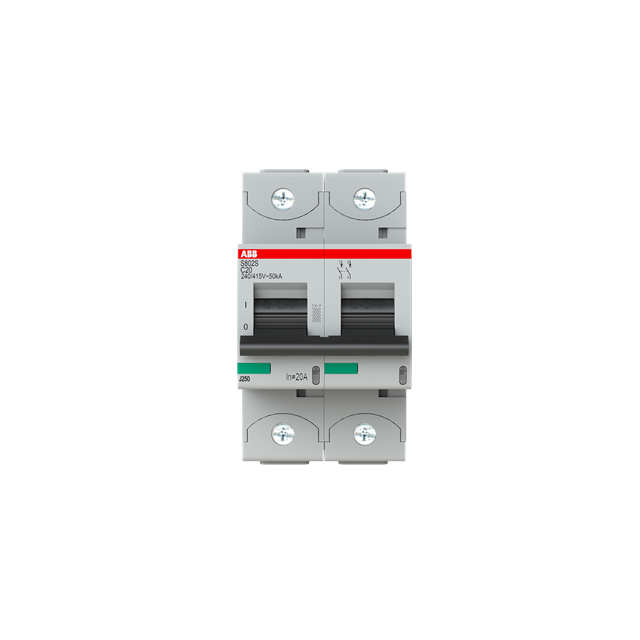

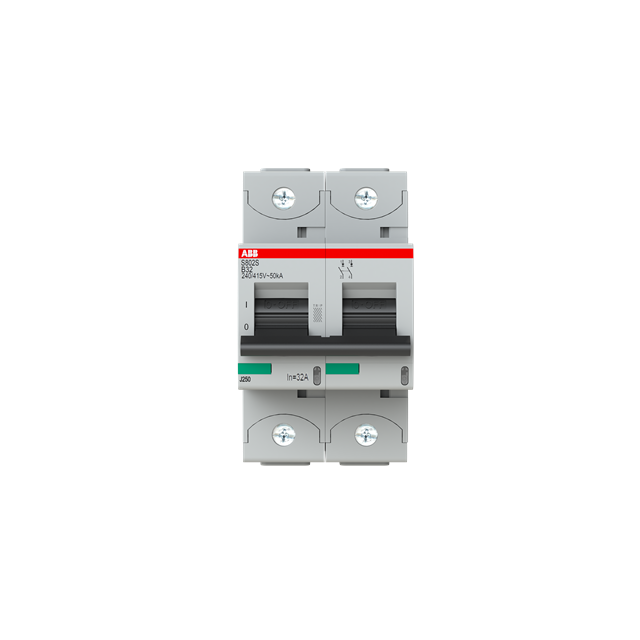

Wyłączniki nadprądowe – budowa

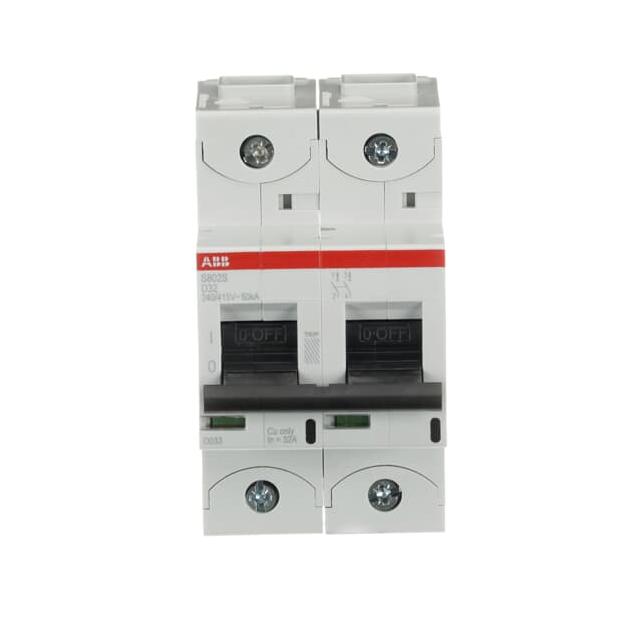

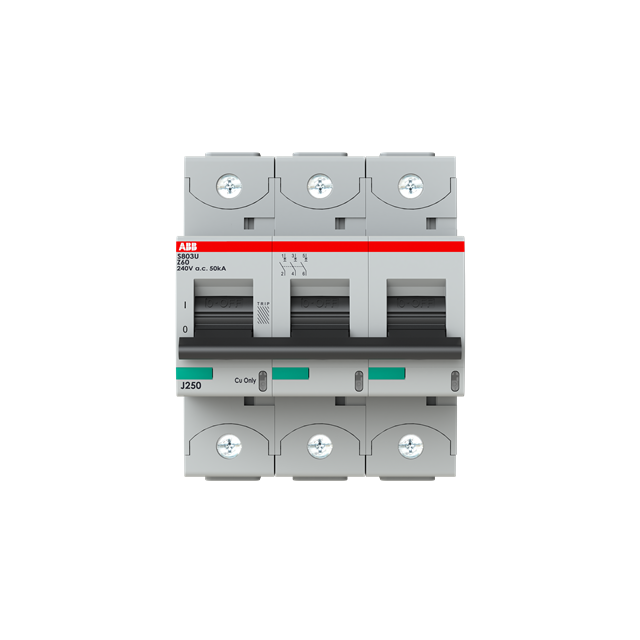

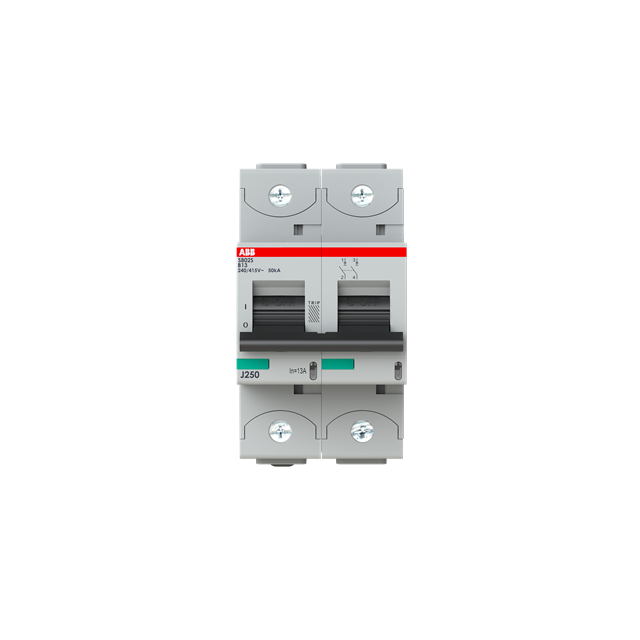

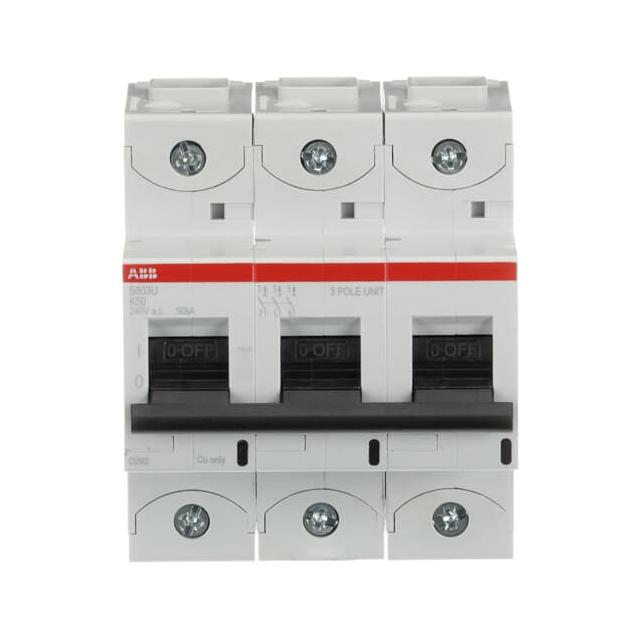

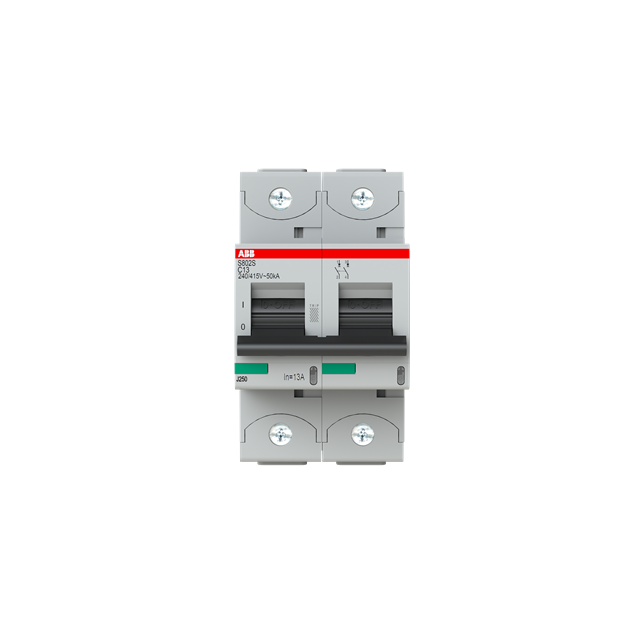

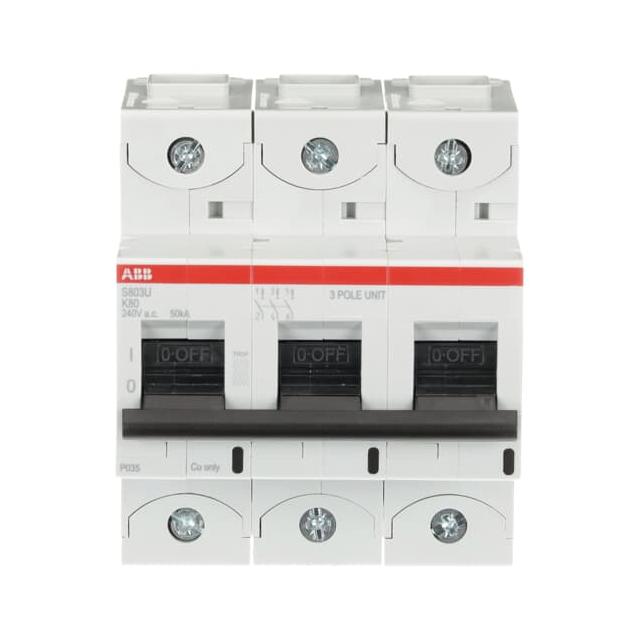

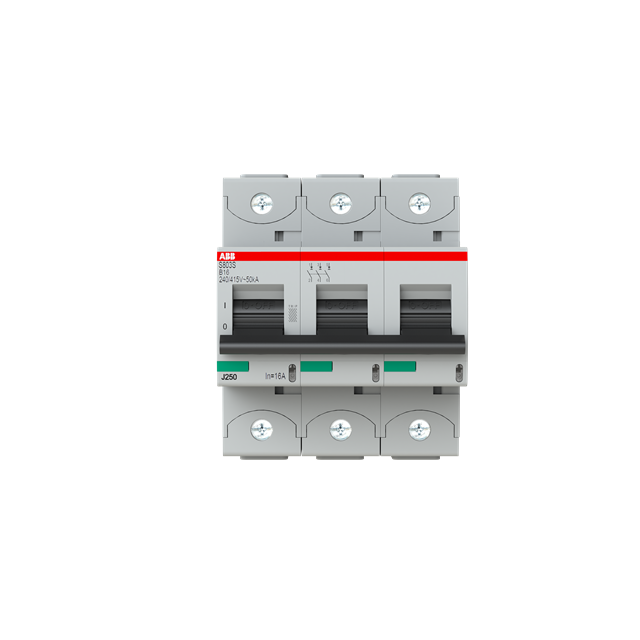

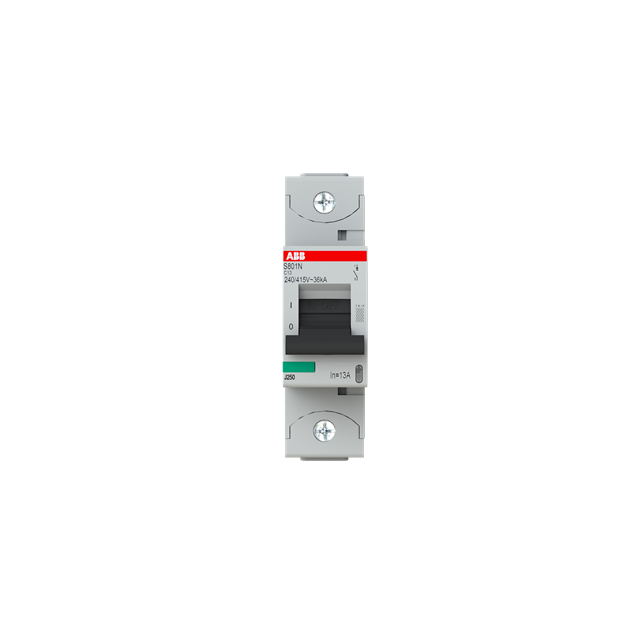

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
