Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.

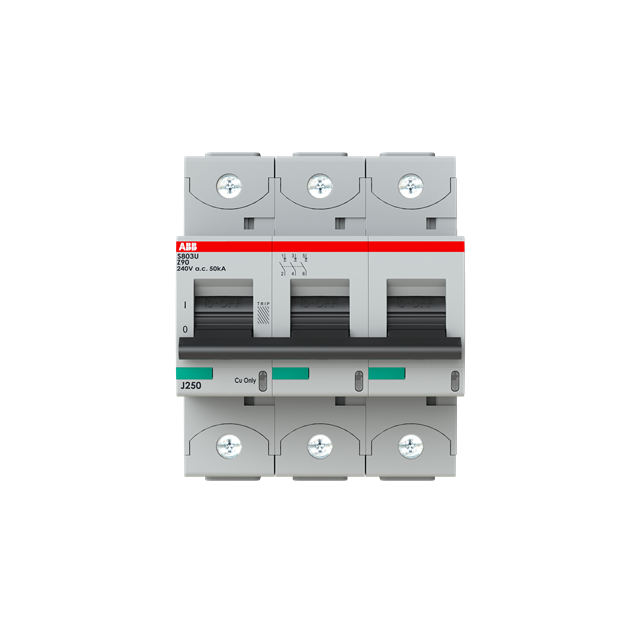

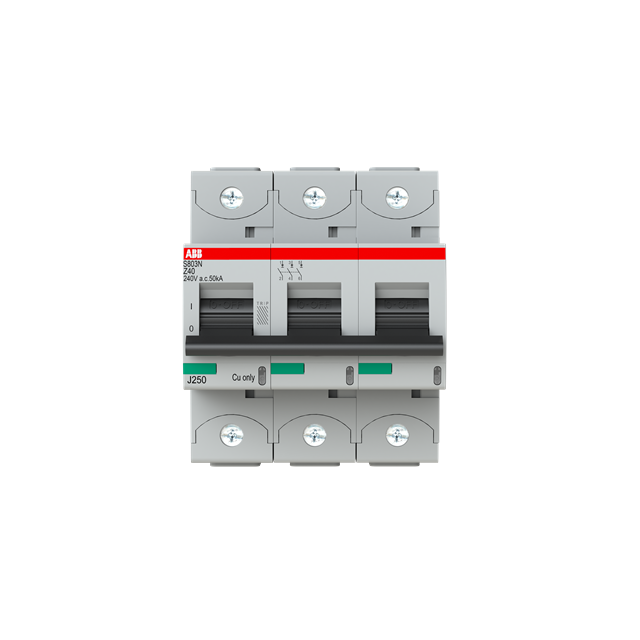

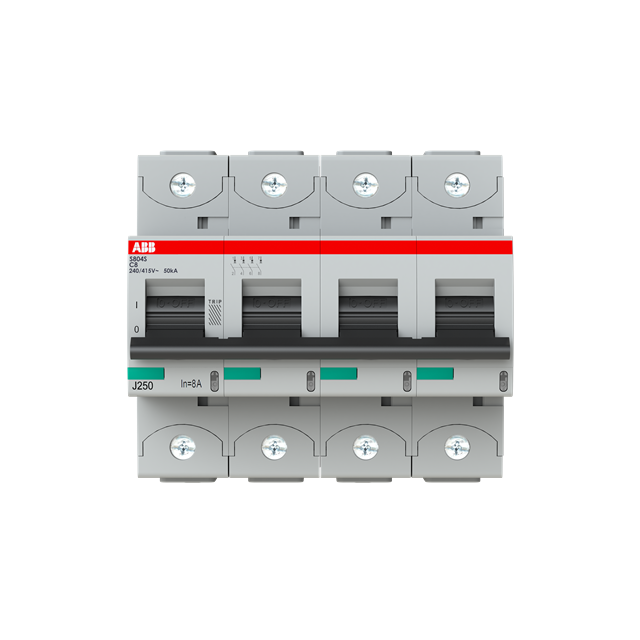

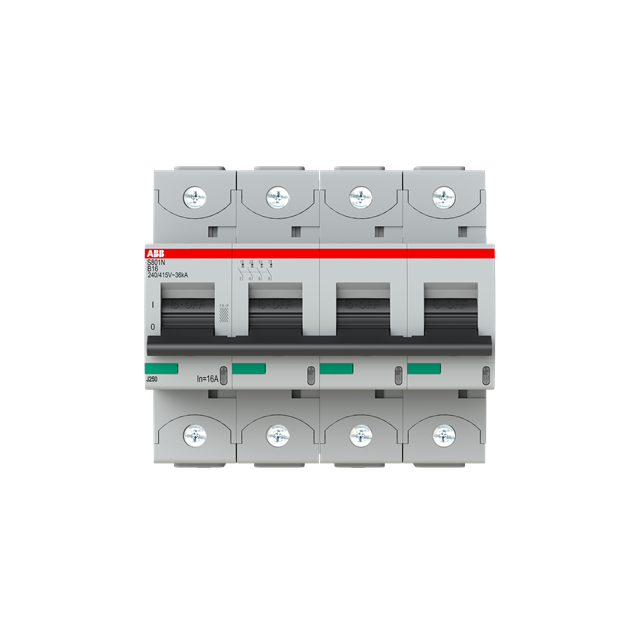

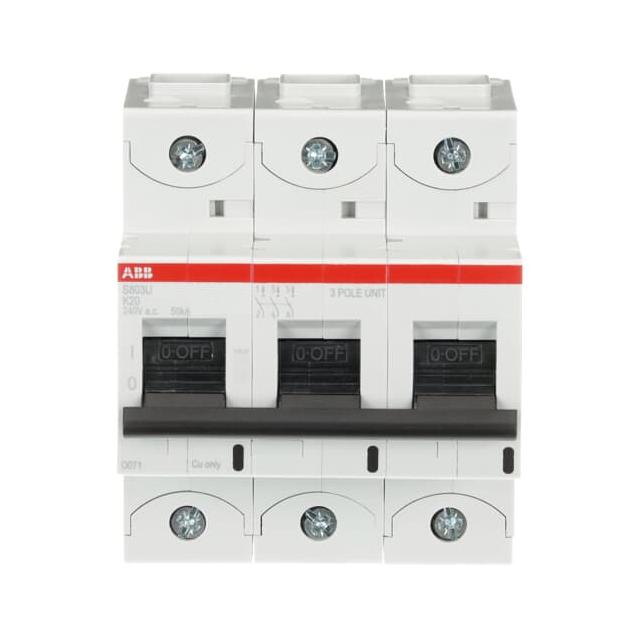

:fill(white)/8dcf9e303d7a8137ae2aadcd05c15889.png)
:fill(white)/c57f72a5fc5b342a810b029d61b77645.png)
:fill(white)/155d5673981b35aecd38c7a1880b6116.png)
:fill(white)/9a20f4f0ced58320dacd0e8678edb3ee.png)
:fill(white)/eaa077e1141d4afddd25526832f860bb.png)
:fill(white)/a98e7b7d40dd7a431e181e7d44a8dca3.png)
:fill(white)/f91dda48808842b30b2e8dd891aa2964.png)
:fill(white)/c4ddba0abdb7f64ed2c0e5b4efcb9dad.png)
:fill(white)/5300ba60658d9b9432da06ebbc27b586.png)
:fill(white)/63e5693213f8ebad60de42a009f8b050.png)
:fill(white)/f41ccca0ff06743983f5e9173309902e.png)
:fill(white)/885a940e335b8433e626c7a89022fdcb.png)
:fill(white)/420e309be8bf3aeeca0f31a0d145ea5b.png)
:fill(white)/52e3618ef763e88150856e34fe24f275.png)
:fill(white)/65f60916256d892490e1a13a24929450.png)
:fill(white)/1671059b52242fa36df6f5fb1a308744.png)
:fill(white)/59f1d1343b99f93c0b8f029b4074d298.png)
:fill(white)/6a6eacf7d39d0e80449bc2b350b349fa.png)
:fill(white)/1b7f52573186ec1f44766bba49a63ac5.png)
:fill(white)/8ff22604fc1be3d0731586c2432b628b.png)
:fill(white)/b770cb309d4a8ac8ccb967cb8ff7614c.png)
:fill(white)/e498060f9037d863c2a8e334a4ae14e2.png)
:fill(white)/8c87423c60f4eb76e9fbf35e607457f4.png)
:fill(white)/5013eac75ed5550d1a8cb64cd49d3a05.png)
:fill(white)/201d49f3831494c3e877988e2327bb53.png)
:fill(white)/39f48d987e8445142023b98dcd258bc4.png)
:fill(white)/0150793b66be1ec9b3f4c80f4654d920.png)
:fill(white)/be28cdcd75c0d31be960d44ebdeb102d.png)
:fill(white)/7cc9c7a241e25a4d8df84d554f5bf963.png)
:fill(white)/30ca605badf036d739e837049737a924.png)
:fill(white)/37d1de6c99223e1b3752ce63691a8d30.png)
:fill(white)/7a5e4284ec52973d6c7d6f3ab20b59df.png)
:fill(white)/c3e2c0269cfa098bf841100648a1aaf1.png)

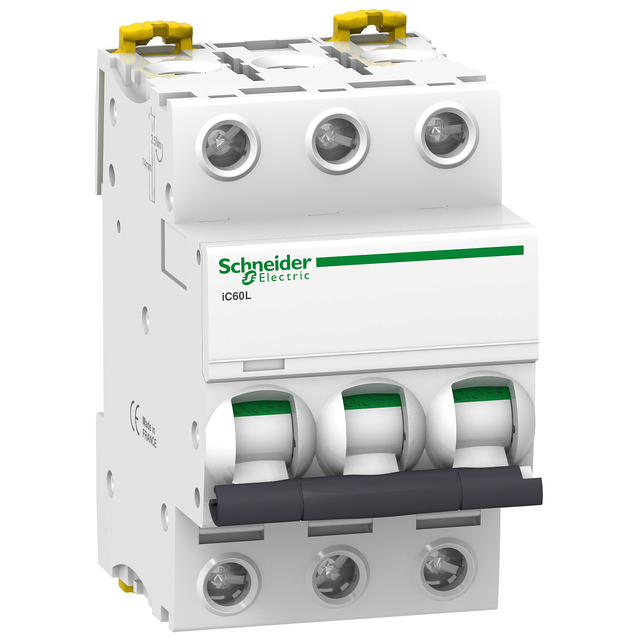

:fill(white)/09b05d3e24c30ceaab1988fc8c366217.png)
:fill(white)/87f141f0a2d636db20f4aaffbe32874b.png)
:fill(white)/ab687f8bf2f4f455425cd226d99a6ef2.png)
:fill(white)/3df5be71acb9cb3969af2ac4b4bc6957.png)
:fill(white)/7d68e48f508ecffc47d8737a845a2d59.png)
:fill(white)/f6d970c61d29f790ab57c51b5e60d5b0.png)
:fill(white)/84cd5600ca0d4a3537605543672b2b45.png)

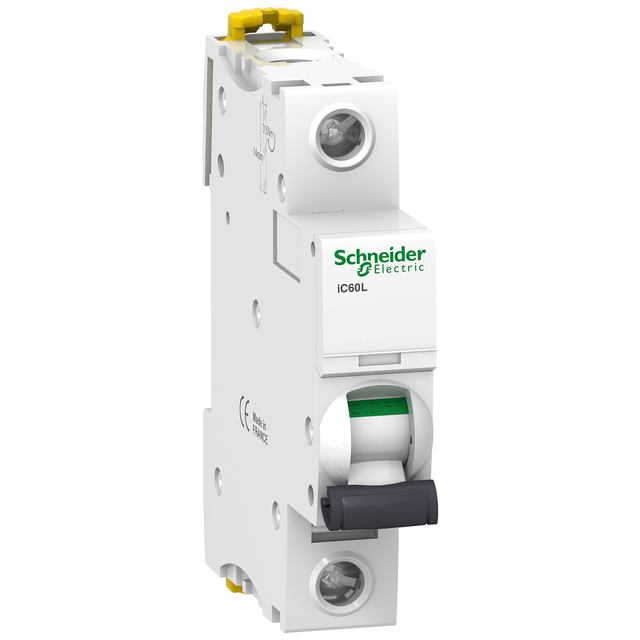

:fill(white)/f3597dce14cc443c75f1d0616e0e323c.png)
:fill(white)/409c86ea39eef09052359dfcc5c8e8c9.png)
:fill(white)/81e092f4b75c51edc45633b7239779d8.png)
:fill(white)/9189f1cbdb7f74a55a5a5be127a6302f.png)
:fill(white)/29a2100084505e63389aabfacb6166fc.png)
:fill(white)/a1d07bc3b80b16c0b636216bb45bb800.png)
:fill(white)/e028abb23a4a8ce40761540da252d1a6.png)
:fill(white)/dcbe5615a4554f651f22e6e40b1c4e55.png)

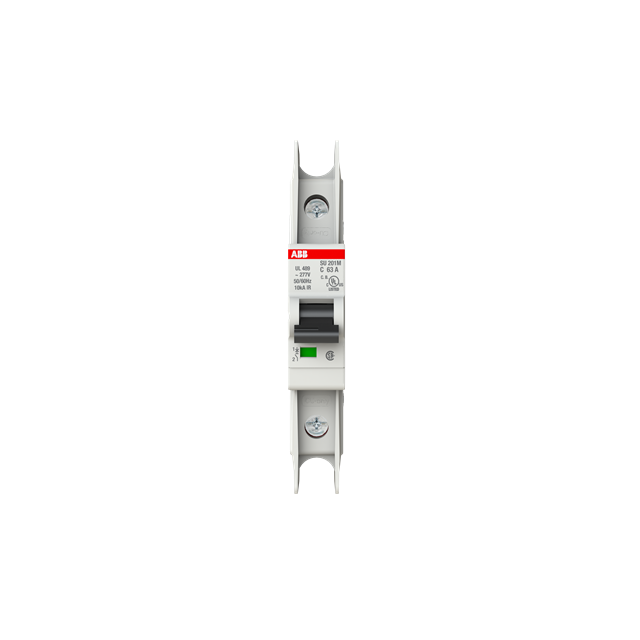

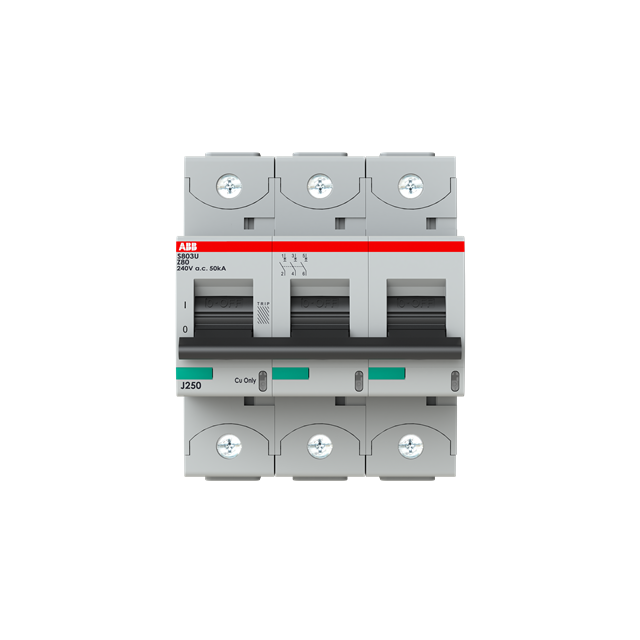

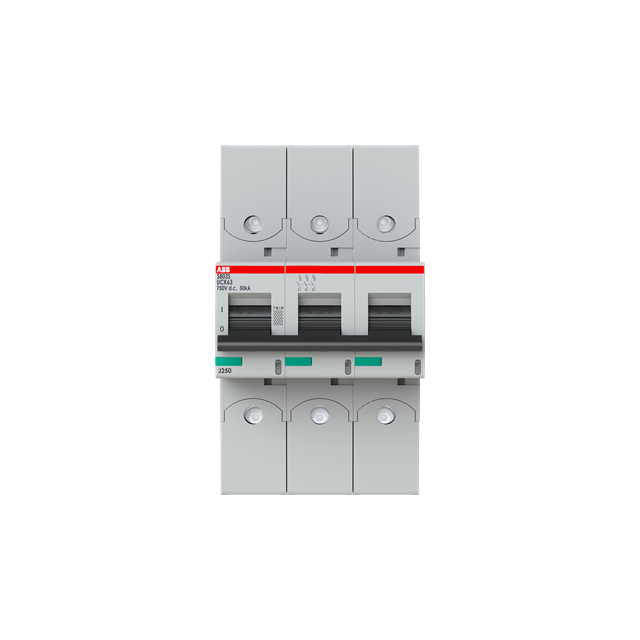

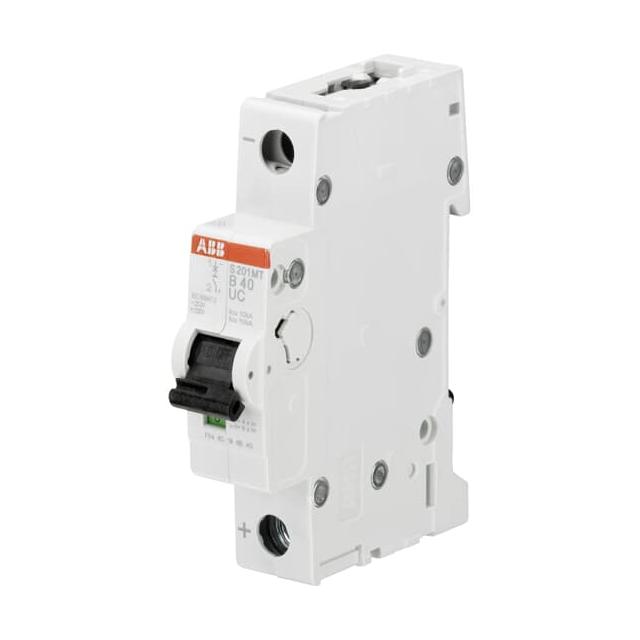

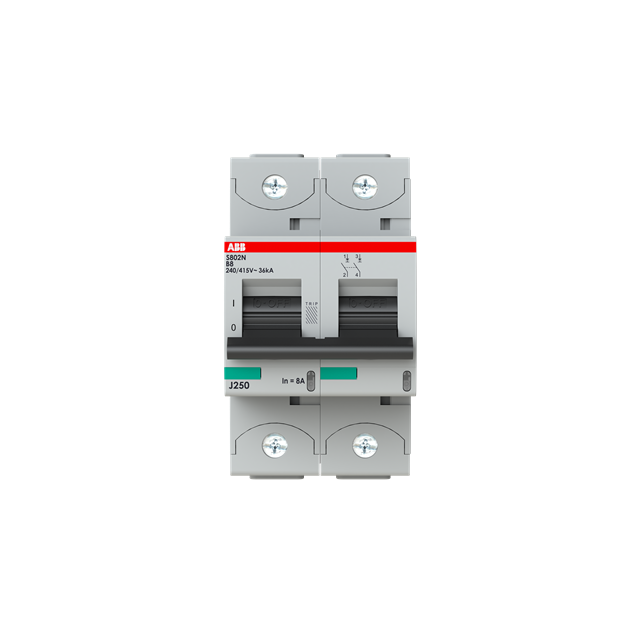

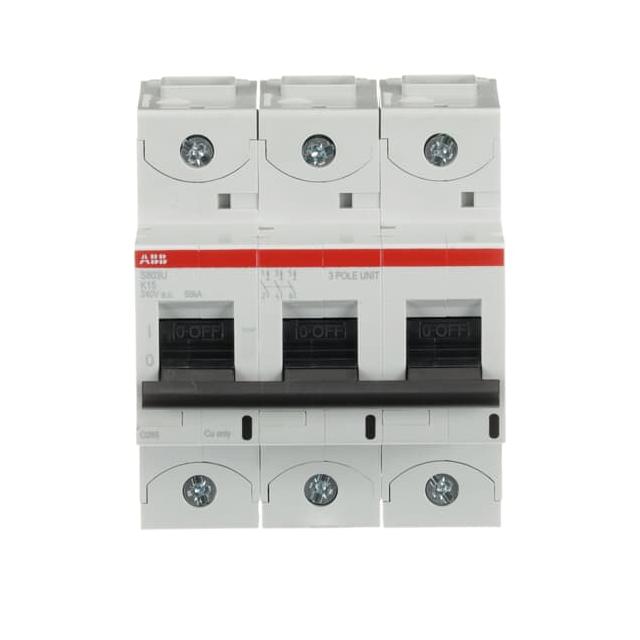

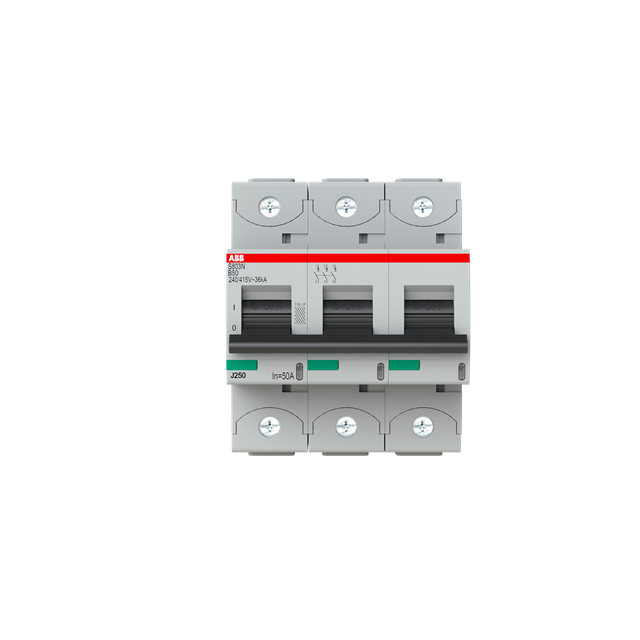

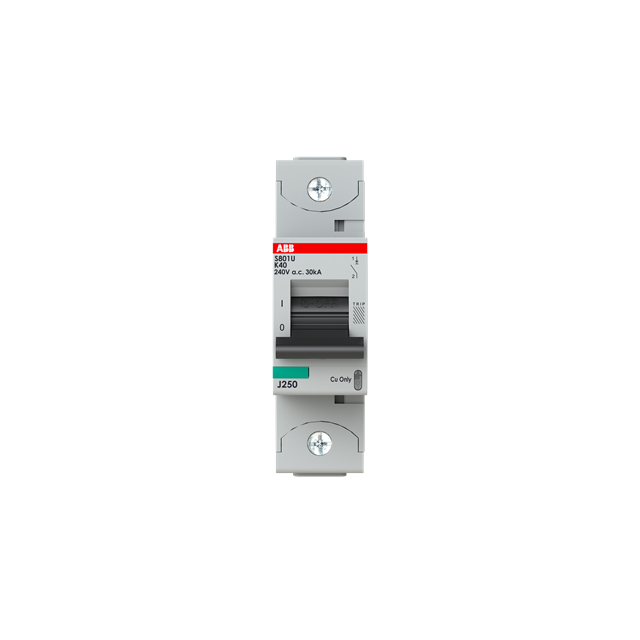

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
