Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/7e11e3aa556f265d63443b5b4e83adda.png)
:fill(white)/6dc5be9d41a44f9190608fa02537c56b.png)
:fill(white)/870f780addec412e547bb91ac9286e46.png)
:fill(white)/69ae5dc4ba50f90fda29fa5d3f7a87e2.png)
:fill(white)/5ebd60522883a4ee0dd4916ac8e5f0f0.png)
:fill(white)/eaaf50d98324de33d35708c1e95f2ab9.png)
:fill(white)/0791a0901ea65c524f9c0c33aeb51a06.png)
:fill(white)/55fdad09f267c6d5b1521098318aa20b.png)
:fill(white)/1d8e591642e5b0c644eaade17d72cc18.png)
:fill(white)/0e99f365037c6f976933fedeaae83706.png)
:fill(white)/aaf4715ec536e0e0e98def667f37431d.png)
:fill(white)/1286e64bede8712154dfcd97d437d8c1.png)
:fill(white)/7510e02a460869f53ca278a067ea8805.png)
:fill(white)/e40b354a62e5c843c2f5e89ad0545da6.png)
:fill(white)/3ff2e293d6f9e6deea0a1f40a018ee40.png)
:fill(white)/d508be46c589db6aa3213569bee4fe12.png)
:fill(white)/25c6099419ee3da7eef7f40f41783e77.png)
:fill(white)/b999e227a7719f0dd1b36b6248ba0f24.png)
:fill(white)/064178394eaac263937239cc49d29069.png)
:fill(white)/3ee2de407d7ba5f6fd7f37b1b3d9bc18.png)
:fill(white)/d62dcf236f7254a9f913d8613e61e169.png)
:fill(white)/2ee57b46396dd92cc23b39af4238baa7.png)
:fill(white)/002217f7f728ae3831c291d2200744c7.png)
:fill(white)/82a8b0a57fe31b80bfedb1bb0e2de29c.png)
:fill(white)/734e7a7b6557e5c1701f38129c9e9aa9.png)
:fill(white)/58a0eba2eb791cf187afc6a8415d9bab.png)
:fill(white)/02c37aece7c1810765a79a9622b19404.png)
:fill(white)/b1feb2c106e9b466c0d88a23f93a8127.png)
:fill(white)/336725e49749699b9f90d1dd39a526a8.png)
:fill(white)/7186ea1d2c699949c68bebd5ca0911ea.png)
:fill(white)/333b9c420457dfb4c3c0d4d52ff97d17.png)
:fill(white)/d60c8ab7bb9e0152843af5dd4c999663.png)
:fill(white)/95c17fde3a0c2038169effa8a4f36ca8.png)
:fill(white)/5f7e75851a8db84297589124da80e106.png)

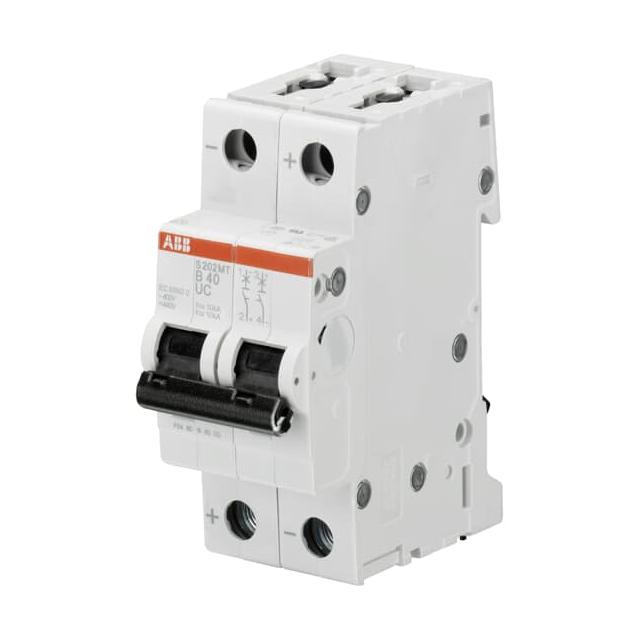

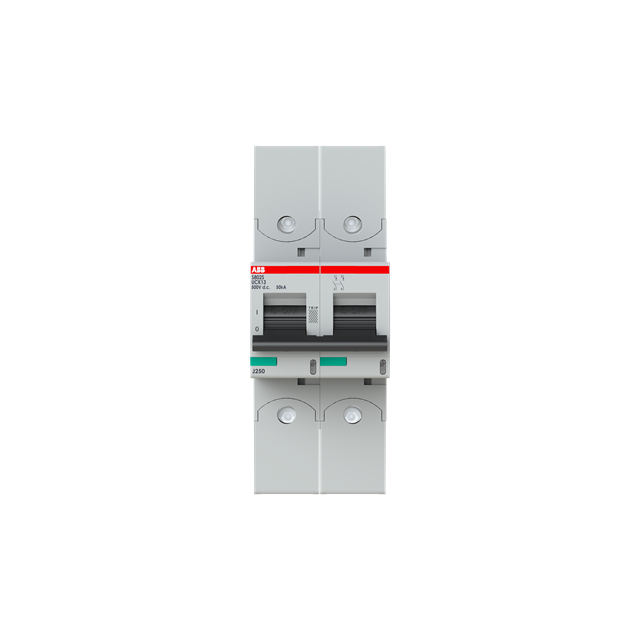

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
