Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/dcbe5615a4554f651f22e6e40b1c4e55.png)
:fill(white)/a4b4cdec798d9e7717fb4eb91da9bb01.png)
:fill(white)/06f77d9e4a0362ad155bbd9e0154c1b1.png)
:fill(white)/a5daf8fab1a9b05c5bc79981c347e387.png)
:fill(white)/3e6b46d4353239f21a77a77e00b53784.png)
:fill(white)/7386fe5562b9edcb16aa2ddde201f0c1.png)
:fill(white)/0b5b033a34b1c0ba4cd787f7242f192a.png)
:fill(white)/dfdc5eb699c93e3899bc6610dc5cd0e0.png)
:fill(white)/03bd89ca78c6d94fe2db24dc5fbbb124.png)
:fill(white)/6b07725c4cb425825214476cc64d32b6.png)
:fill(white)/86f84ece915f96b891cbee89a76122bd.png)
:fill(white)/e66cd873f0f26fef0c5ea63bf7cc0a33.png)
:fill(white)/d53ce1b45252f58360890a2505bf6fcf.png)
:fill(white)/b1fad5a61b6b4d1d8741dbb8966f9bce.png)
:fill(white)/5bd5eb95211e352b2b042fd267c0c34e.png)
:fill(white)/f2be27aa845adec7542267da21888941.png)

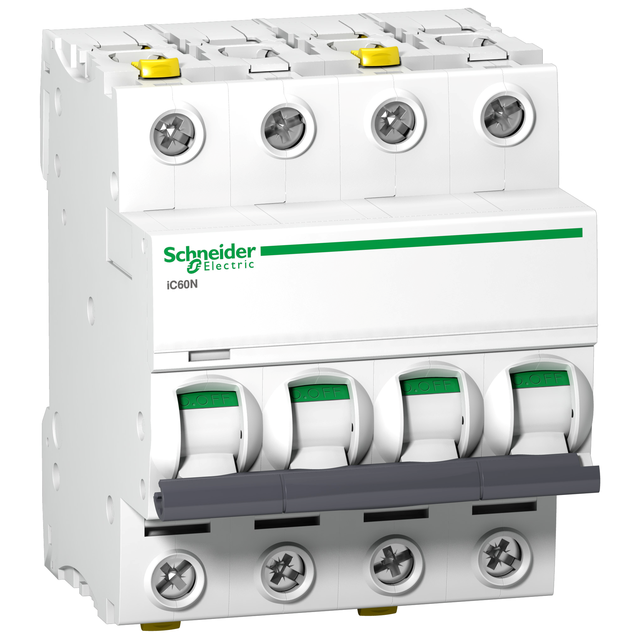

:fill(white)/657b800f628397a5252e82bebbea7a67.png)
:fill(white)/e5dbf6c938460f7cb559e0aae612b2d8.png)
:fill(white)/6399f207e24bd6ef8a93fefe9bbb38aa.png)
:fill(white)/6653b8e5cb8f3b84fa4b7434ffc9a43f.png)
:fill(white)/c3ba938685cfd9b827580dc973d8068c.png)
:fill(white)/b62e89a298ec0f93878b5e29e125d394.png)
:fill(white)/030317eff6564ac2a7563d907e4e33d2.png)
:fill(white)/5fc2056b8b766abe38043b4d09478d88.png)
:fill(white)/5edb81f2ec964e7230e85a8bff823765.png)
:fill(white)/8b1d4140f67a1bd0900c251d8af3d3cd.png)
:fill(white)/d15f7ce4d20bd25364a66b15cab27bd4.png)
:fill(white)/9adbf8697c51ab66a38ff47f542ad048.png)
:fill(white)/036c590e64833b57f6a11794a3db7d22.png)
:fill(white)/a1f79ea1da02b590d4c2ebbc3a420ff5.png)
:fill(white)/9d1dd04aafddb0e0b3a7f3eb9323d567.png)
:fill(white)/75229ea9c37def8e72d7b2caeeb6bda2.png)
:fill(white)/8623ce55716cf8f94c1ff170c37560ea.png)
:fill(white)/c563d6c65595a51be92b6dd7a1be6dab.png)
:fill(white)/80af7eee0a16b95509cdfec3f6678172.png)
:fill(white)/6dbcf6cc12ea1903330b203008f0aa3b.png)
:fill(white)/5fbf9e25ad599d0aada91981bbd717ff.png)
:fill(white)/54168198af230c06cbd911f8640aad23.png)
:fill(white)/d588b68eb1b63a6e1e35099c988e64ee.png)
:fill(white)/cb37718e7ca481b27aa723629d5177a0.png)
:fill(white)/9ee5843f9876d0f9b6d3a5f183f3cd23.png)
:fill(white)/d4057f0ba30167e98d815c5b6ab85fbd.png)
:fill(white)/8f05826a4ed2cca1bba4ce53abfded54.png)
:fill(white)/3f64db3dc3195a0491efdb563c8b88d1.png)
:fill(white)/f9426ddf230486eba75d9a7a83fd501f.png)
:fill(white)/982d23ce6af8bfd9894f80f8108b9679.png)
:fill(white)/bd26d710a92ce1a56fd8fafd1babefb3.png)
:fill(white)/42383c6468e6daecdb8f71fae202c0d0.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

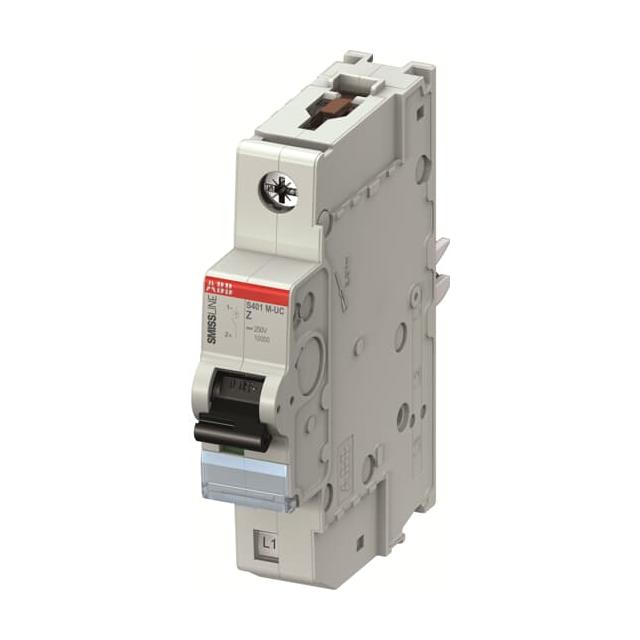

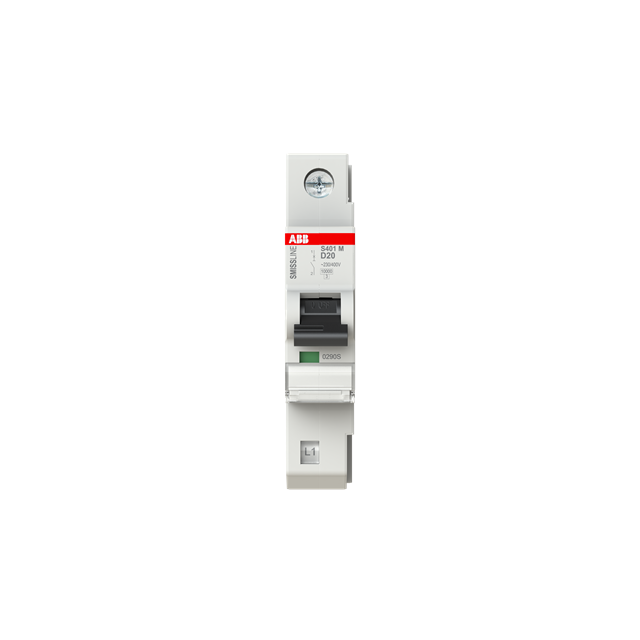

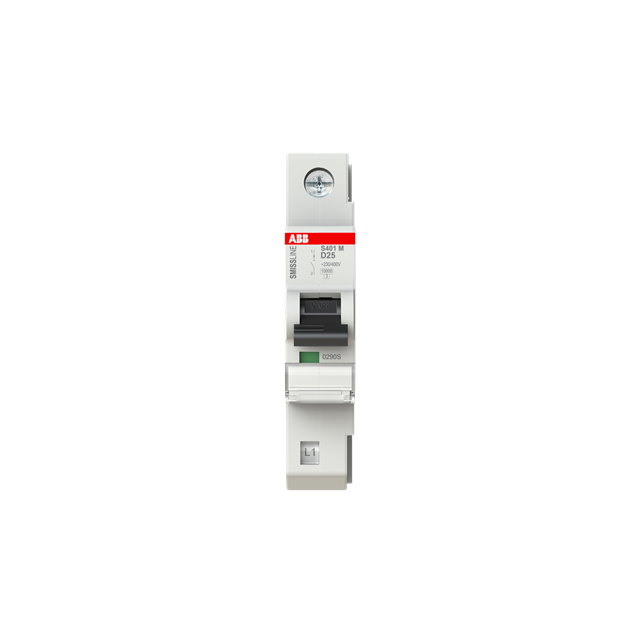

- wyłącznik nadprądowy 1-biegunowy

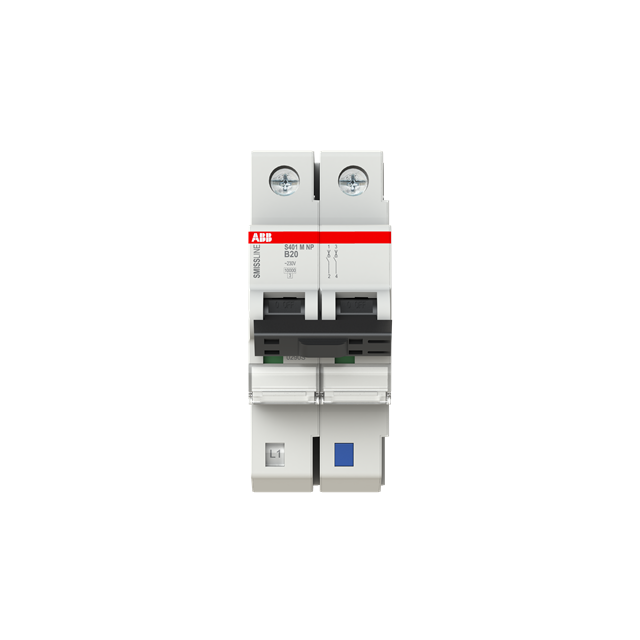

- wyłącznik nadprądowy 2-biegunowy

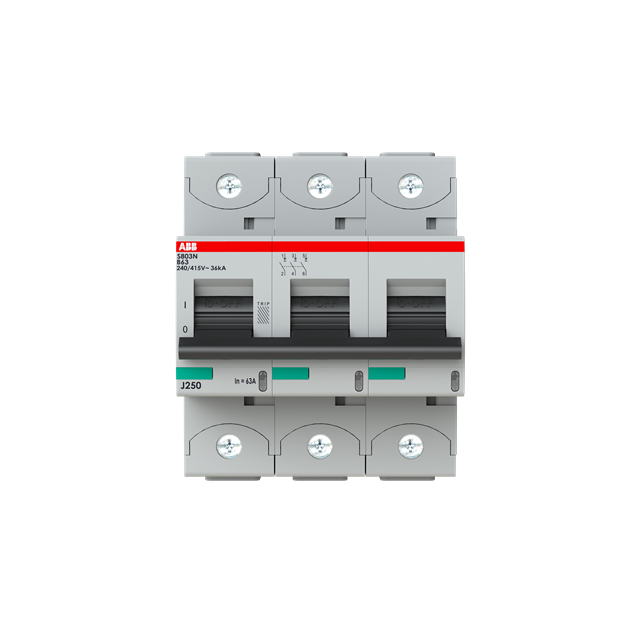

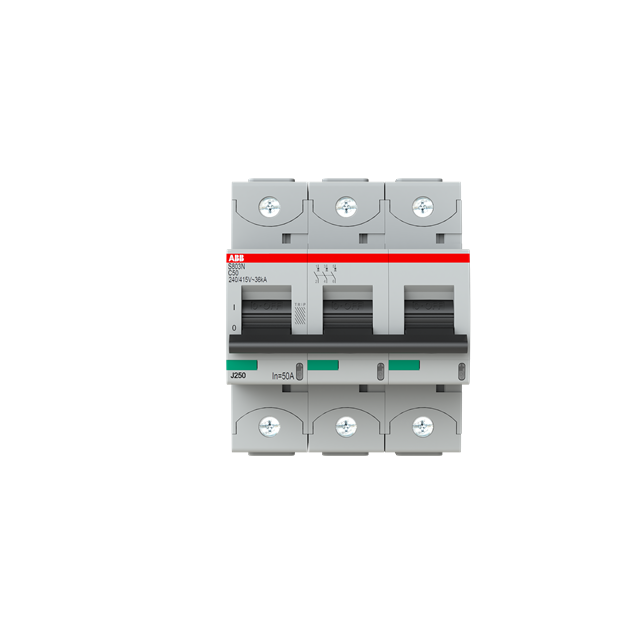

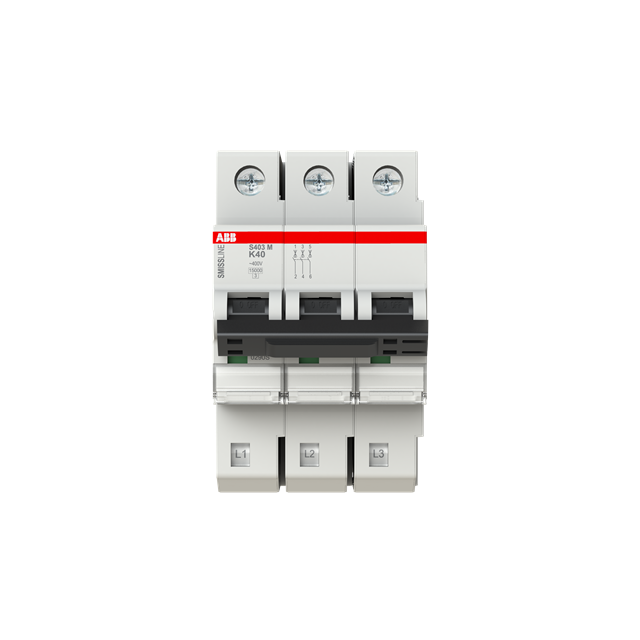

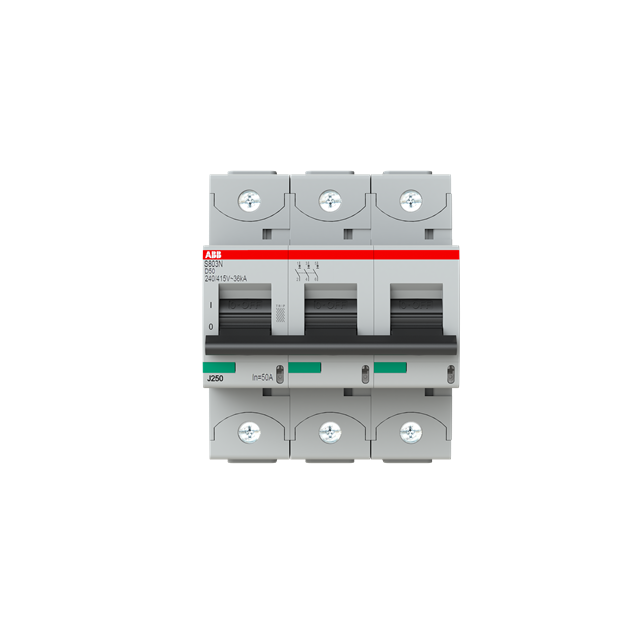

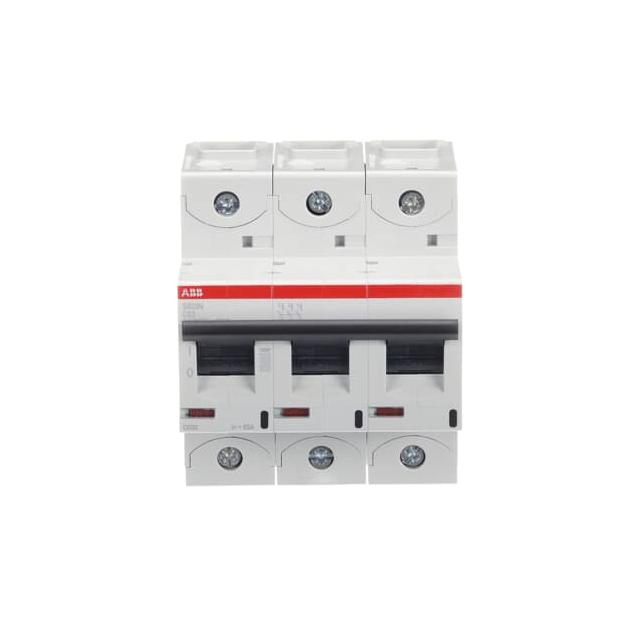

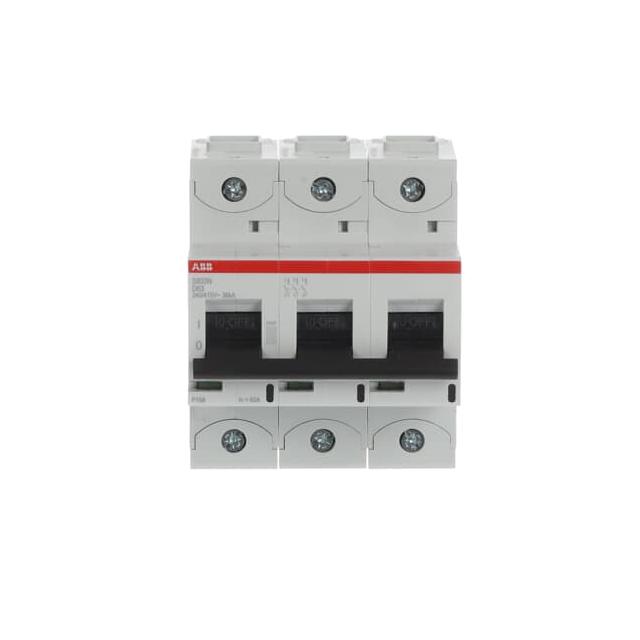

- wyłącznik nadprądowy 3-biegunowy

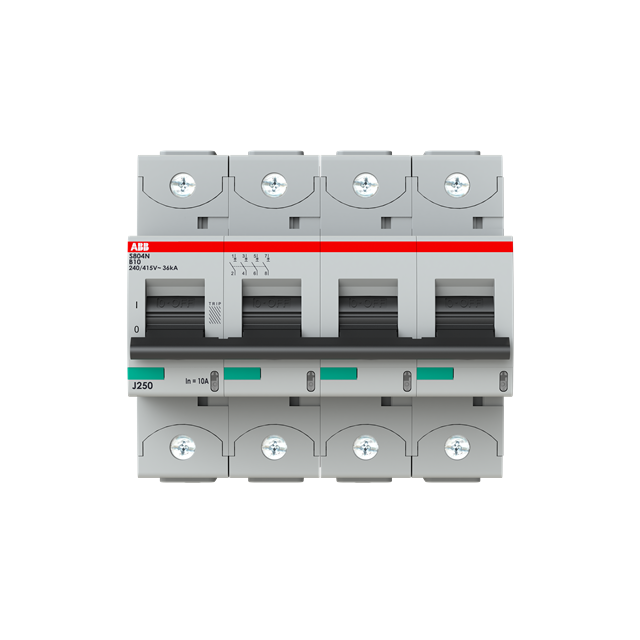

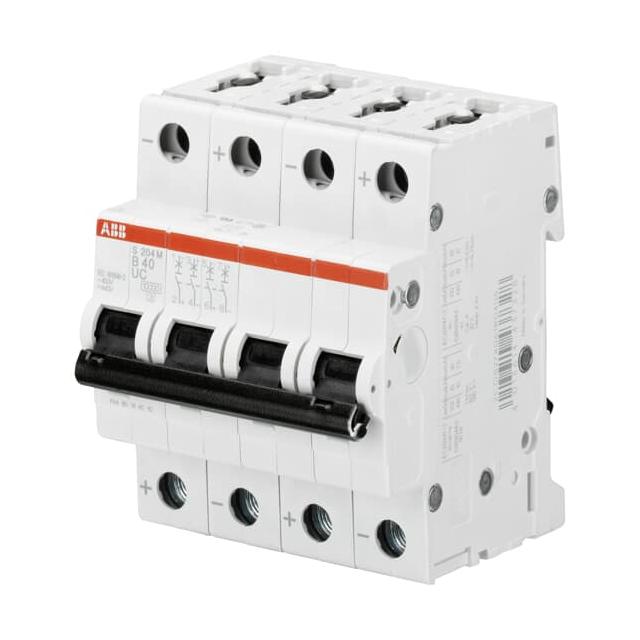

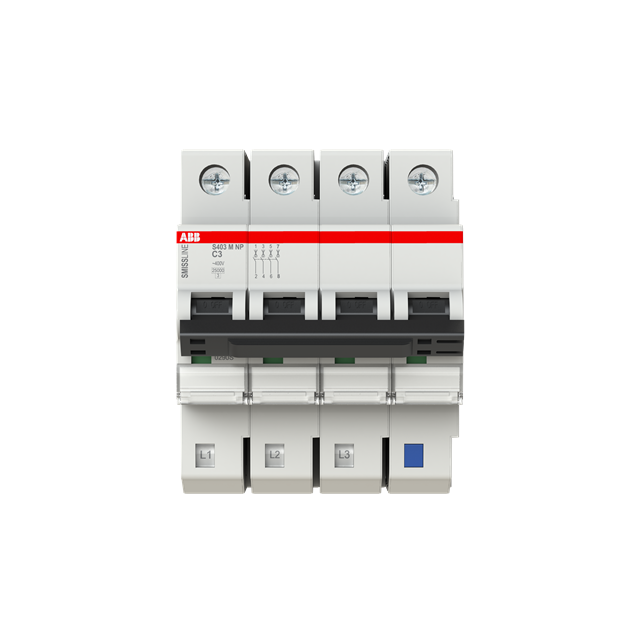

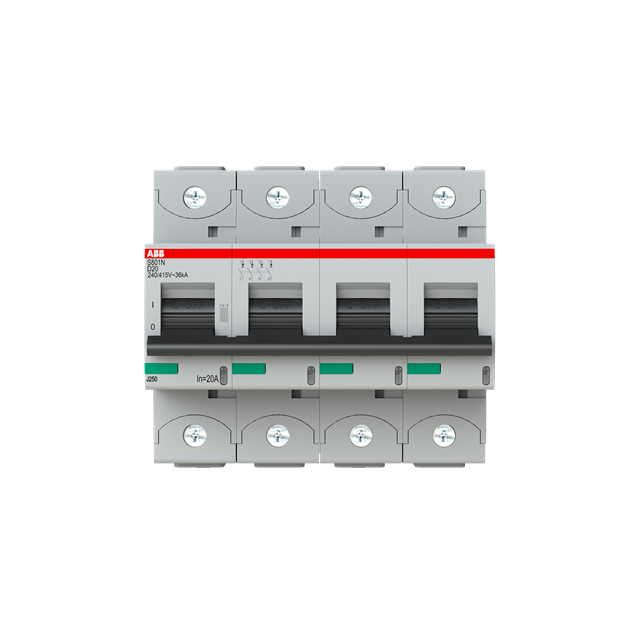

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
