Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/0518d62fb20ffdc228bcbdf004883d56.png)
:fill(white)/a5c1386ea97164bfc0e52950d1b8a1b5.png)
:fill(white)/950cca89ed5a9d13c19dd7980495f791.png)
:fill(white)/21c2912cb95607110a87b0008eb5f751.png)
:fill(white)/6a5fc7c72c555d62fa333c61e079b8bb.png)
:fill(white)/74451f5f297cde499fc5bae746ee2c01.png)
:fill(white)/3b646bd628401aa9aa7e70b40caed3fc.png)
:fill(white)/6bec8f96ff5f3ee600722a78655b01d5.png)
:fill(white)/e2812915ad551a171a7d82fbc897ba12.png)

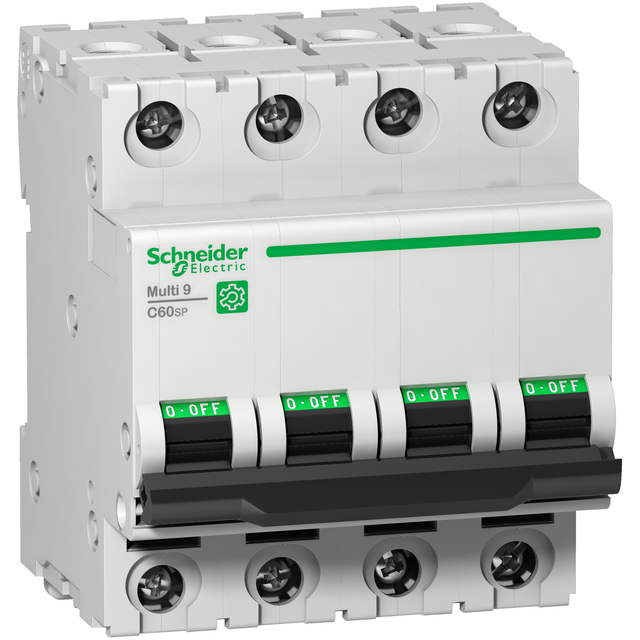

:fill(white)/3b21f484305a2adf199eed00d6aad2d2.png)
:fill(white)/941464ff0d76ac77fd191ac36010ae30.png)
:fill(white)/a6ee56e89d714641aa4ae990b5f44061.png)
:fill(white)/a75d1b25c99ed2b6a845f228ee7f6c3a.png)
:fill(white)/c5e5cffe10ad6ee225f9c832b3d2c74f.png)
:fill(white)/ad49945eab1cf1da756fab03402e387e.png)

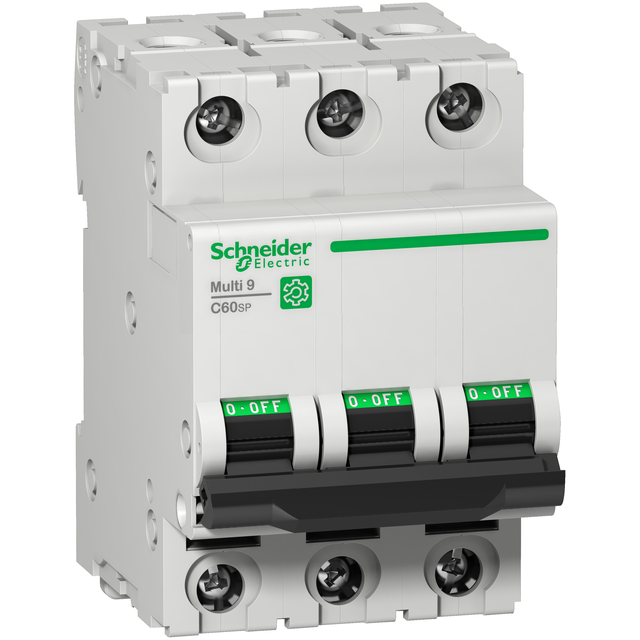

:fill(white)/d47b28d36479d09329cf9aac1f9136b3.png)
:fill(white)/7918f7060072d9de9c2263c4577d76c6.png)
:fill(white)/fcfa436eab5a8519e112706106aac2b7.png)
:fill(white)/fcb7faa8468539c4684d8ac5023c395e.png)
:fill(white)/d134d8029a64c8a0bf3d1da693c082c6.png)
:fill(white)/df0b111677e81fcc361b1555394fc5ea.png)
:fill(white)/3ffa6d0d40971c8a191ad520e0b8dd70.png)
:fill(white)/dfd63c969849b3569a82786ce4252402.png)
:fill(white)/b70648e582b3bd26b091d7543905555a.png)
:fill(white)/8ced8e7484c443f7f0d8f8c8c7dadd4d.png)
:fill(white)/055cd1108ca4456baad3d58da255dc2d.png)
:fill(white)/80a26663fa020144c97dfff42dbdc8a7.png)
:fill(white)/fc46256d3f7e8ae8776b1e998c51ff26.png)
:fill(white)/398eb01cfb65b80b0bdee7d9832f3d3f.png)
:fill(white)/c9d3bdda1bb4aac1ad91146a9913bd11.png)
:fill(white)/9bac2552adf0a3a7e092d704c0dced7f.png)
:fill(white)/406347d21a05637c6a6241f693f00537.png)
:fill(white)/46ece09d8d81a705e86ac9e244090ec2.png)
:fill(white)/bf25984623bcf67d757a48286501efe0.png)
:fill(white)/9e130dd16d2e1cb0a54c7af0d44a6b78.png)
:fill(white)/33fdaca038b44087ba96d916cc1cf350.png)
:fill(white)/67fa92b827afe51a8eb651d5444a4d16.png)
:fill(white)/bf7c5791252be025cb2caedf235b1ecd.png)
:fill(white)/c1c336adca280b2d29b637e5ae818513.png)
:fill(white)/f774b246d22b6dad72ab0b65a4032856.png)
:fill(white)/c0898a0982981d131ccd1afd972ae0af.png)
:fill(white)/d411feea261e52a108dafb28c9271501.png)
:fill(white)/cc2427c75d8dd2e3fc9188564dd5bc08.png)
:fill(white)/de2adf29ff322abbe3244ed23505ffd4.png)
:fill(white)/01d5856c34ee0c02c91c0da43dac31dc.png)
:fill(white)/91b2c5e2a98d4c43f5abead3b6a4c62a.png)
:fill(white)/8dc09bfcce3673a709f61e9de5dc4f9d.png)
:fill(white)/52d1d5366b5a65abe3d42d99ededd153.png)

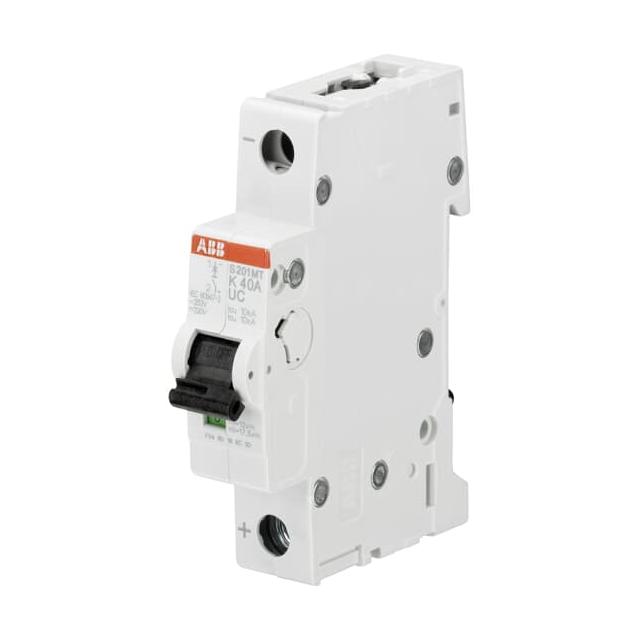

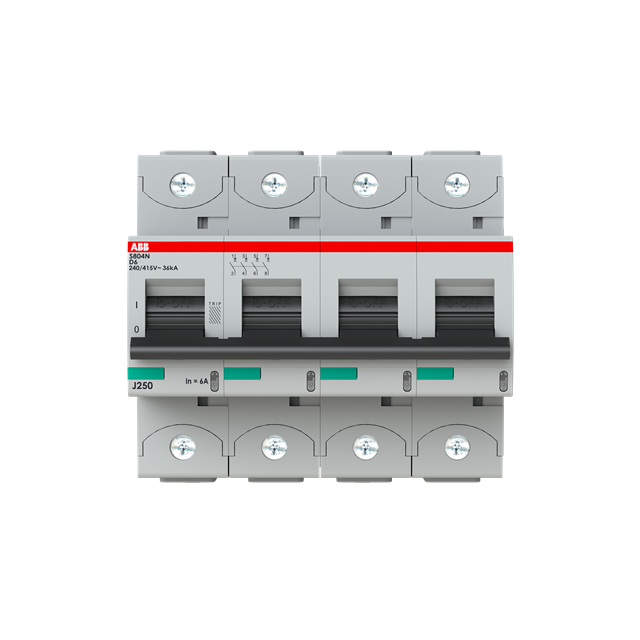

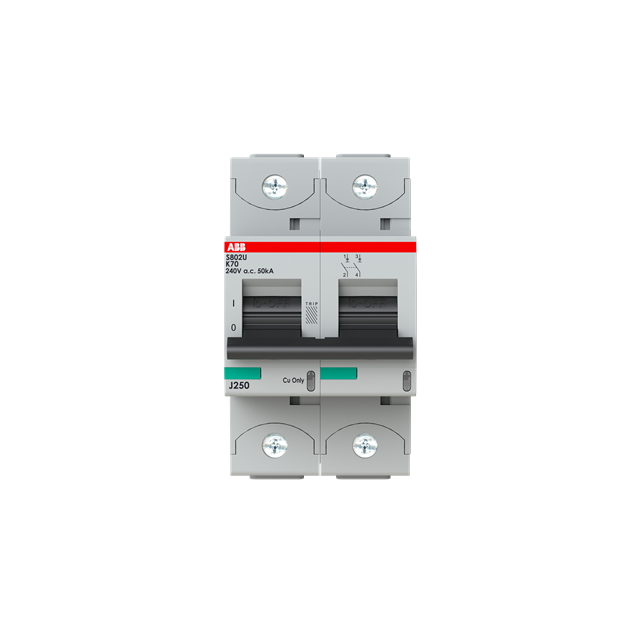

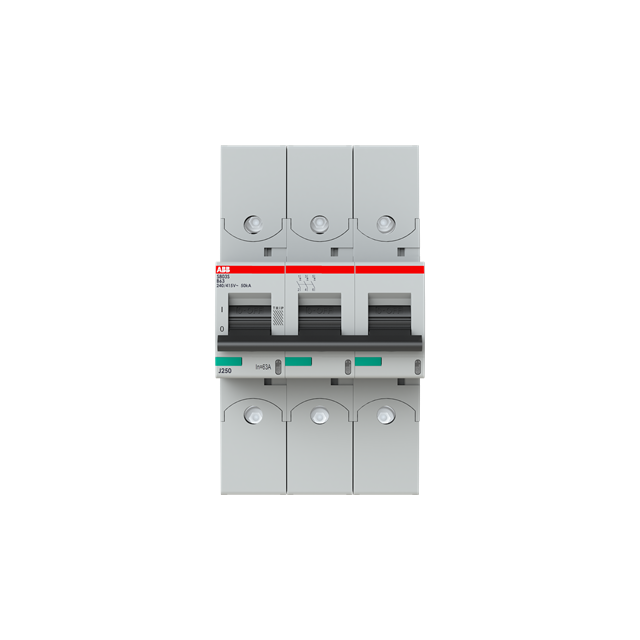

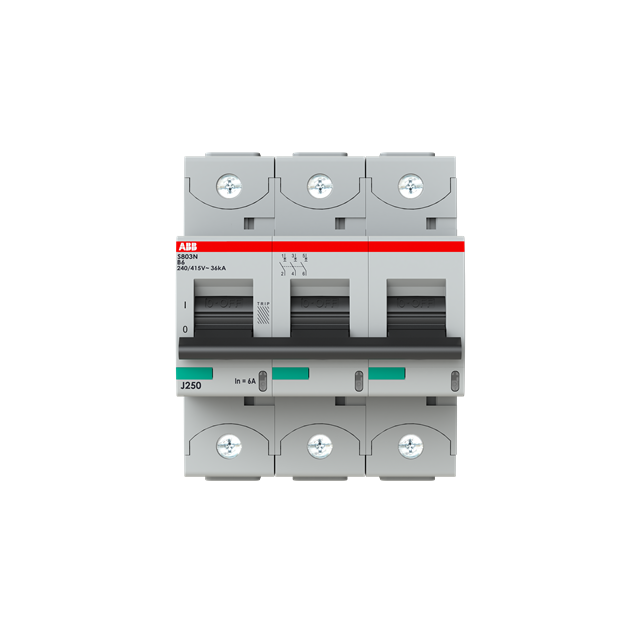

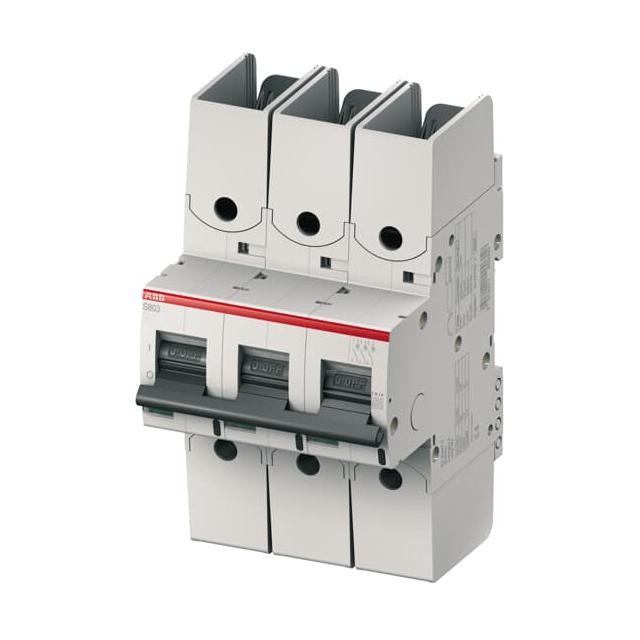

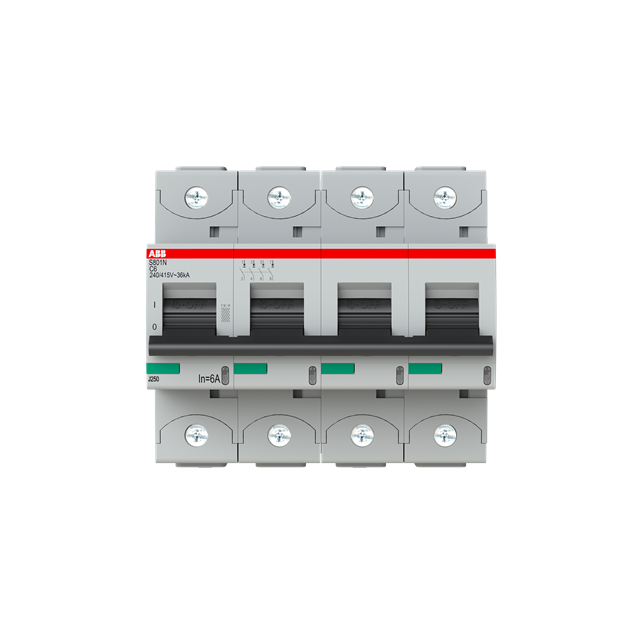

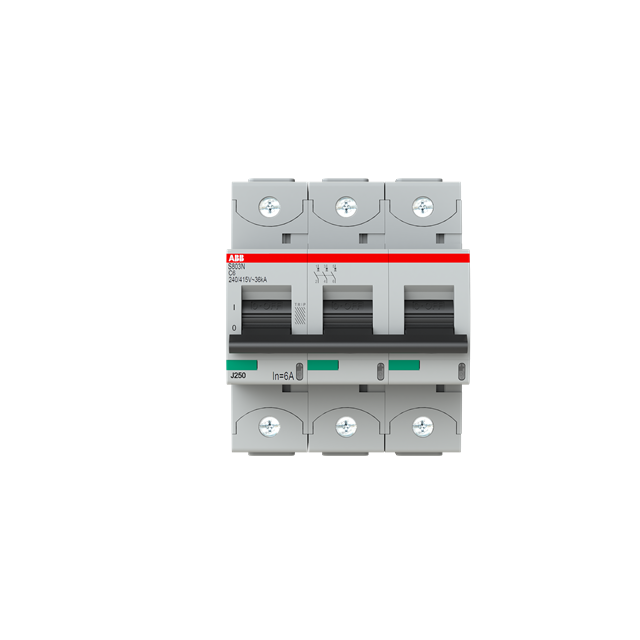

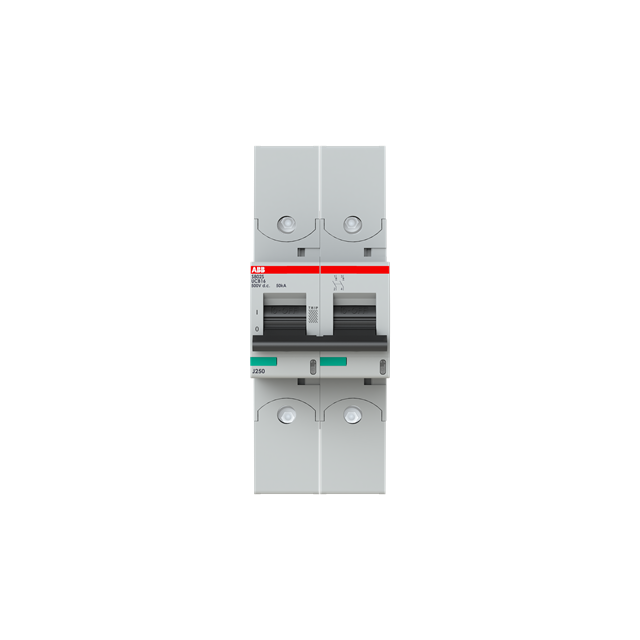

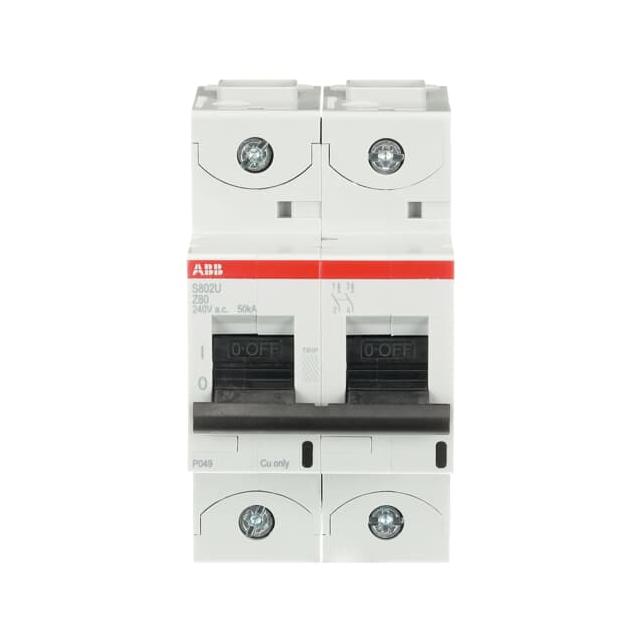

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
