Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/c386165c10d4bf708ffe69c5a0326396.png)
:fill(white)/46ea0c5d56bb42179eeee23493f3046f.png)
:fill(white)/e9ce9a1d022820361c5656343ca46cd4.png)
:fill(white)/20f6df55f8c166c92b165cece01520d1.png)
:fill(white)/a703f336500290273fb63381ab2d8e1e.png)
:fill(white)/d97880bbace3511f50ef99c678d0b772.png)
:fill(white)/1c552c38c30060585934ed2f49862823.png)
:fill(white)/45da21b9f5256dcda90968a0c2ac179d.png)
:fill(white)/da0543d3dae108b36c041158f44d1cd8.png)

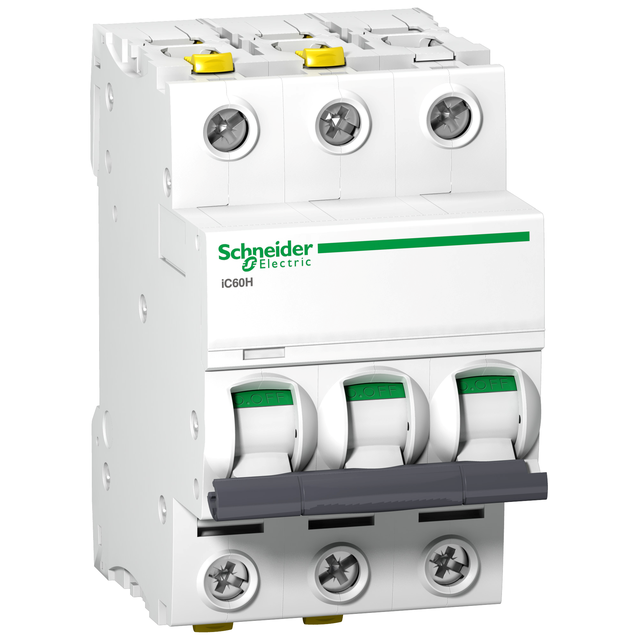

:fill(white)/f24769f392fce8085a3d7a97d143c6c1.png)

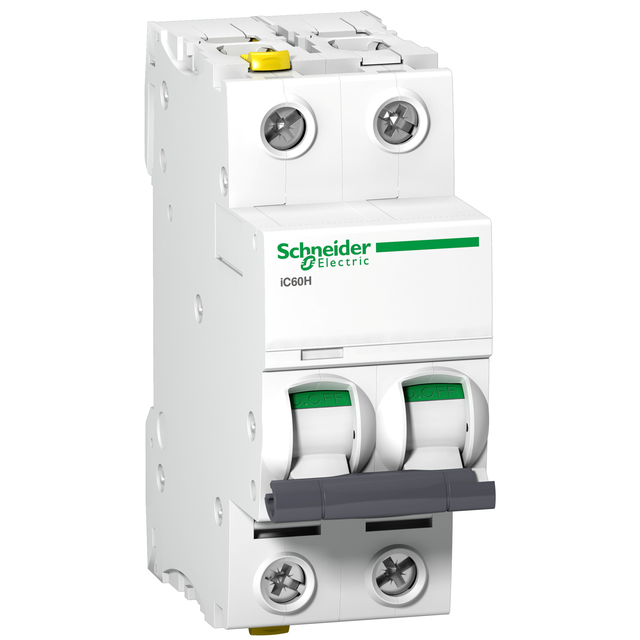

:fill(white)/644aef62d89716ee8f0ecdce34cac165.png)
:fill(white)/c7a28cc6d02188448e31c1ff030875ce.png)
:fill(white)/ccc449836146d33f69d8e6820b0ee97d.png)
:fill(white)/5c8149b5f2e292798620dd623e20703c.png)
:fill(white)/7ee85995c6a8de325ecef966c5334bd4.png)
:fill(white)/f6b664a8edca6cd8f54f237032ee0387.png)
:fill(white)/ee3f2b628cb07d4374cfb498997c68bf.png)
:fill(white)/6f2294a541d2423364fa4e662cf7e5af.png)
:fill(white)/a1fad945b21f3eadf57cce1ab7a3a247.png)
:fill(white)/d015a3ea58705b61dba1bf97442785d7.png)
:fill(white)/4e55cf0be48609cf1fd005a51491295f.png)
:fill(white)/15f0719515374eee5941032a283fb069.png)
:fill(white)/48b453927db0e3625ae20dd088d50477.png)
:fill(white)/586cacfe75a66ace17488ff0e8c7f80e.png)
:fill(white)/b982574caaada4753c12f5f855361f30.png)
:fill(white)/1b6cbed48cdc4dea84d56271ece7d2a6.png)
:fill(white)/a73493d1a5bf13ba8cd21de8dff84150.png)
:fill(white)/2845320e1702f4f19bcc2e557682e9d8.png)
:fill(white)/b30329543fc1b3d672dba501f0709e47.png)
:fill(white)/aa0f4ae51343d624c7b651e7419c9062.png)
:fill(white)/766d9f09a7f22a2996d433ac1815e438.png)
:fill(white)/3cbd97a7921a8fcba5eb0199d9c20493.png)
:fill(white)/12814b7346992f126495ccb6144ab0db.png)
:fill(white)/d09cd0ebecd57bd89c9c06e03d64039e.png)
:fill(white)/86eb6f5ef5874d7512661aff85d7abe2.png)
:fill(white)/720d50bb9902d937aee11227ea4b5718.png)
:fill(white)/464973b8d76e345dfe541d914a645ba6.png)
:fill(white)/26bb8c5d3ab669e21a6a990add41f8bf.png)
:fill(white)/f9399247117cd3aaf736d98a8be3c960.png)
:fill(white)/f8b9b5757b427707377181e3aa373c7c.png)
:fill(white)/3c594cc8da988a5420d06e3d6e751957.png)
:fill(white)/3df6a72880183c8b87f872b6fd636348.png)
:fill(white)/aa38098e1be066b6c64761cad2e45c7c.png)
:fill(white)/6004ff1d4d9b5b3af720df61c8ce6e45.png)
:fill(white)/bc43e6ac75f47161ceede7441705deb5.png)
:fill(white)/581514310fa919f346e7615358e903db.png)
:fill(white)/e5a847ccc4b7650833a4758ddef2b8ec.png)
:fill(white)/51add05538d02433d2dbb22de4893090.png)

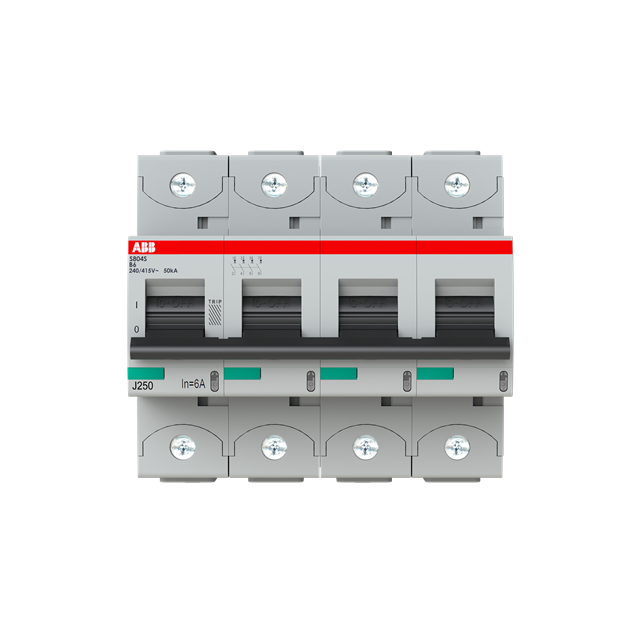

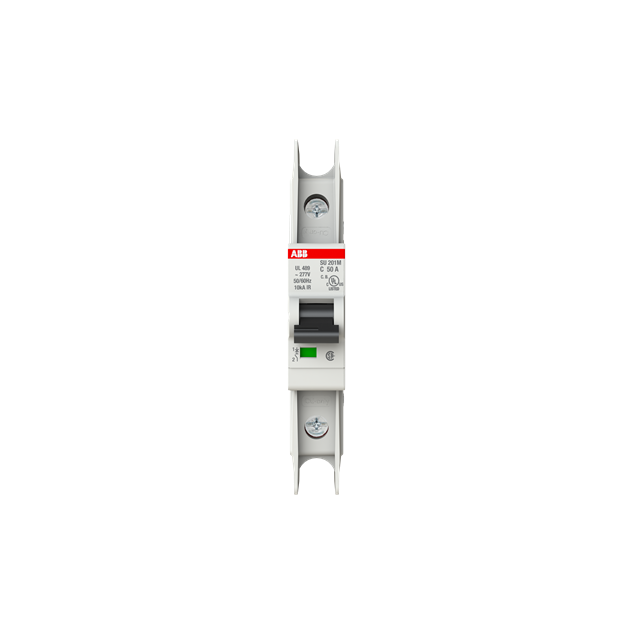

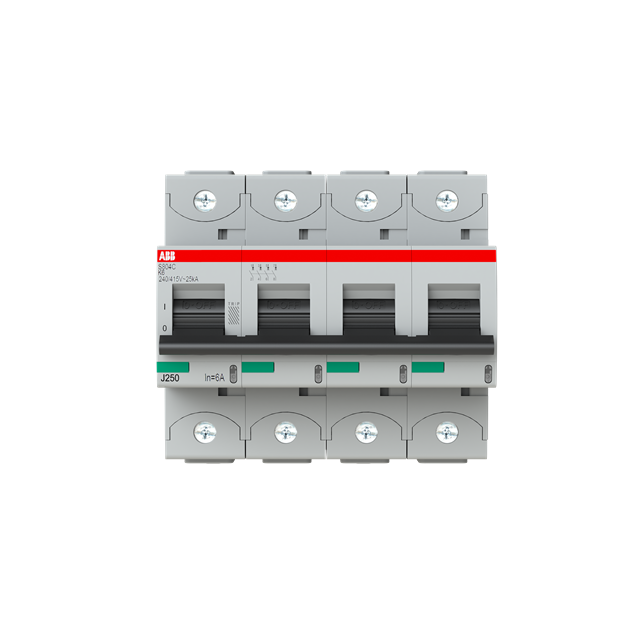

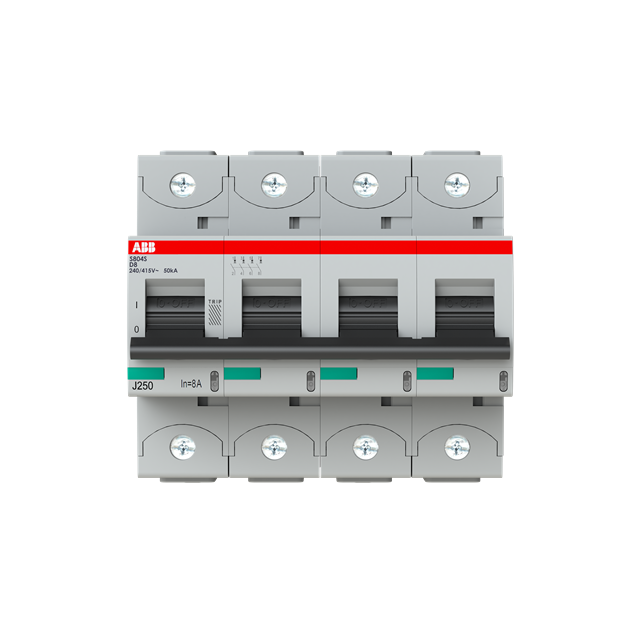

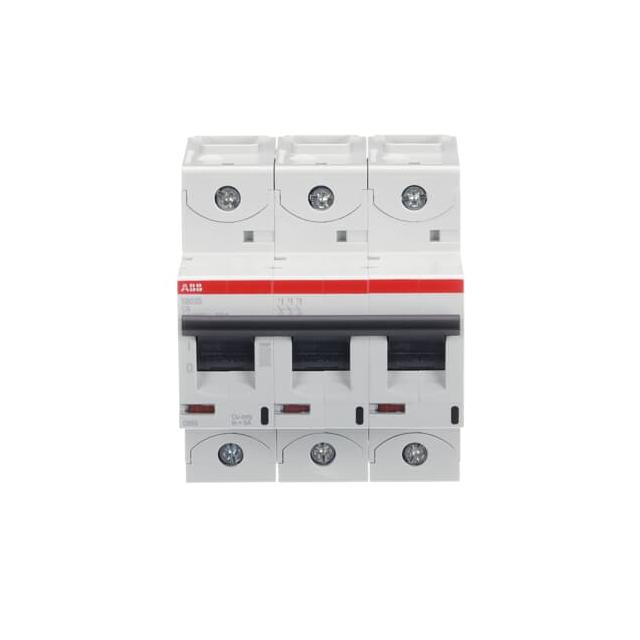

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

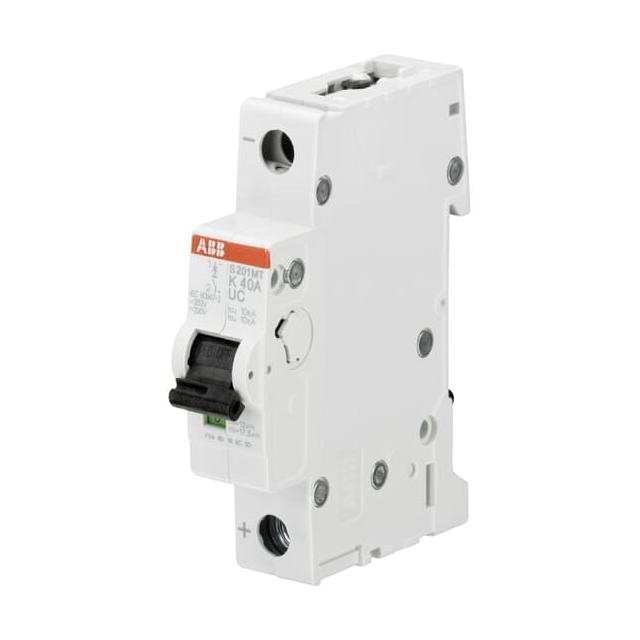

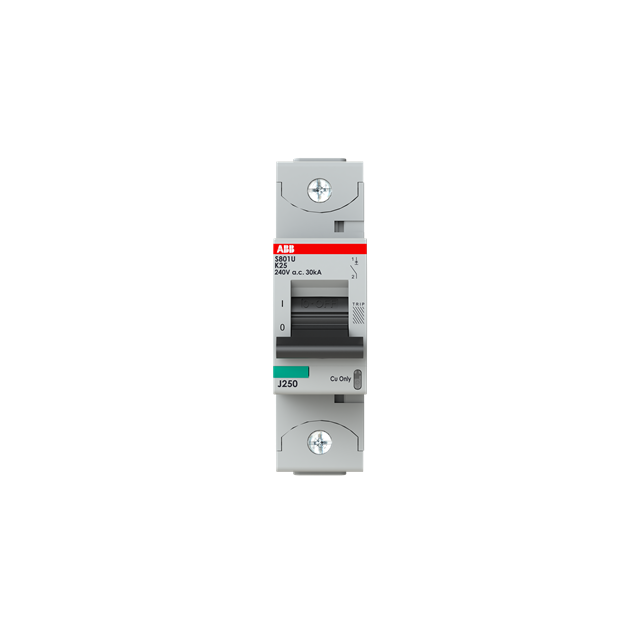

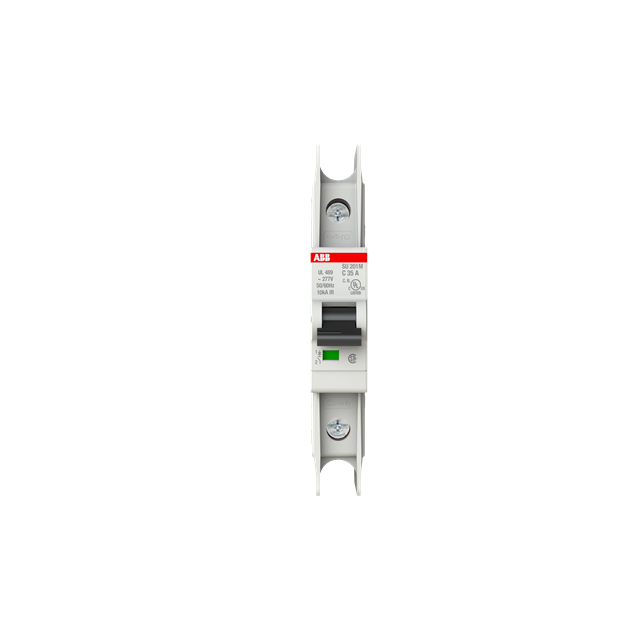

- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy

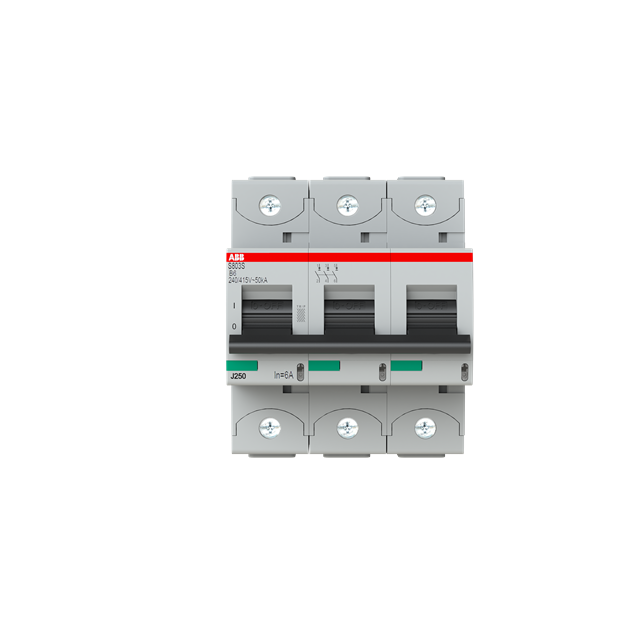

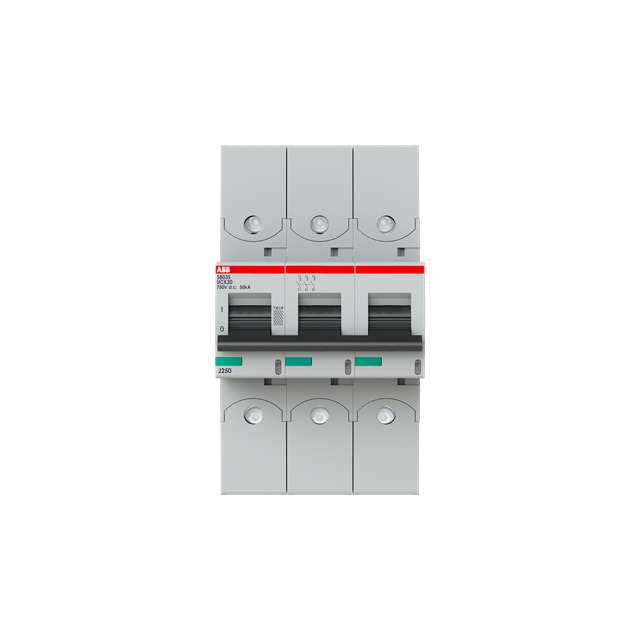

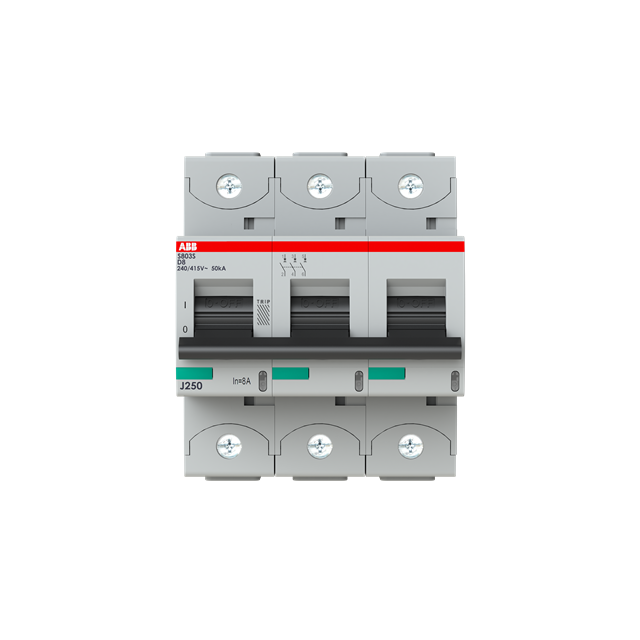

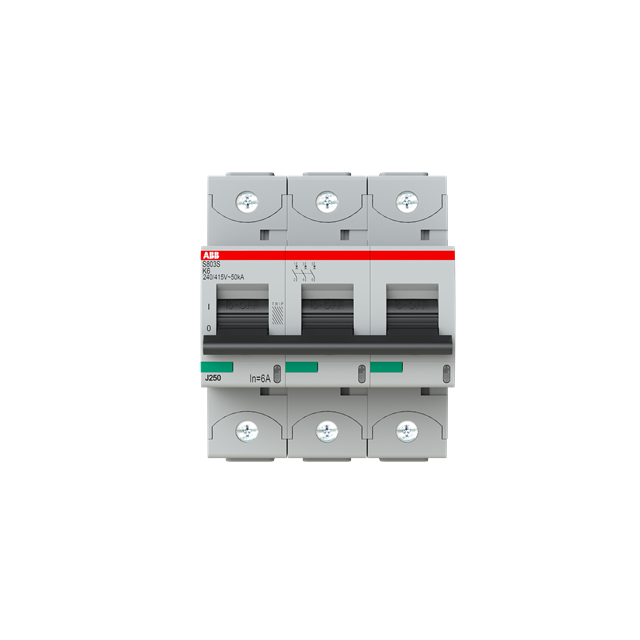

- wyłącznik nadprądowy 3-biegunowy

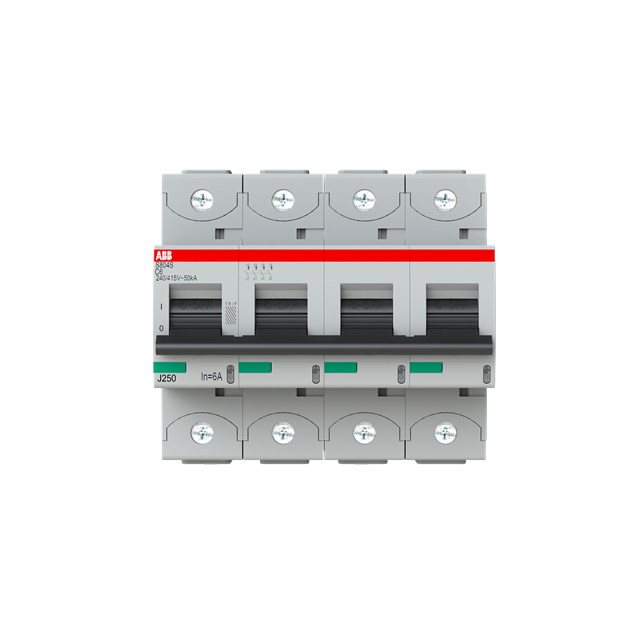

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
