Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/a821c6d986203d0d728938132f7de082.jpg)
:fill(white)/7d1cfc198715c4df0e9ac8c6b5771343.jpg)
:fill(white)/acabcab645ea766eea143dd454cf515e.jpg)
:fill(white)/90ca86825f2ec5b9d3ac6b01e88304dc.jpg)
:fill(white)/c096c50dc765f10addff107326c2379d.jpg)
:fill(white)/66dc8dbbe41bd0e9c3e77e198351688a.jpg)
:fill(white)/b6946637d8d08f9f4992d6bb7eca4db8.jpg)
:fill(white)/4e8efb30c8b08b54ed50454a4a262a34.jpg)
:fill(white)/0c2a13ee1b1e179a8a5c339a870390e5.jpg)
:fill(white)/332ec86dfb915f598bcf39c58eec4ce1.jpg)
:fill(white)/8751878a75624b1b86c917fc2a809567.png)
:fill(white)/8a53a5b503952fbe33a178da5d233c6e.png)
:fill(white)/1d642af7746bf06d39b046e160771f60.png)
:fill(white)/3359b659eb78aa4309d5e9f93f18c05b.png)
:fill(white)/421562194695cc893b034353e9e8776e.png)
:fill(white)/3f33b0ab970c4646864cd1f83e6b0e8d.png)
:fill(white)/b4fd80949e0f2208a7f705083452ca1f.png)
:fill(white)/c6665a632e9b64dfcc209a866e9fd055.png)
:fill(white)/51bf02ad49c1025f31b29d8771a54f49.png)
:fill(white)/3a99343bf87b6e2a6aa2ed8a797d3f0b.png)
:fill(white)/6d25fd67b637f14704edcbcbebfd6661.png)
:fill(white)/5ba1708d7bb4cf6b607ea914976d998d.png)
:fill(white)/3e33cc7760458156903154f8a2a7efe8.png)
:fill(white)/c199d2dc316655df0fd452df09aa8246.png)
:fill(white)/4b36b4fb48ebb96cb9c29164bec7b0e8.png)
:fill(white)/1a56e70e0deb635c79a1f877feb0f107.png)
:fill(white)/656842765e0873c9e71734dbd8d6a8af.png)
:fill(white)/e8b5027ee8787e22aa196d23fed14198.png)
:fill(white)/e6efbdc6e7a3662b1e73df6fc863f0a0.png)
:fill(white)/6160db44814ac16d48d23fe5cb1958b3.png)
:fill(white)/3f04a21ce0b5bec3ebedd6c1a2c525d4.png)
:fill(white)/e4541601b3b0e5487169f803bf971725.png)
:fill(white)/b4b0a8545dddaa160c47af225da9947b.png)
:fill(white)/006da774c69a9619bf76f595f3ded9db.png)
:fill(white)/acd770af4bed696121c7a78aad39a2b5.png)
:fill(white)/2dbf56e4fa2d9912764bb4c5c3396349.png)
:fill(white)/b23c8e0450ab5f951f6f965e68439284.png)
:fill(white)/4267e9c8a568da9a592a18ac2edac44f.png)
:fill(white)/13c987d7a44bd1429a5f5b182cbaaf64.png)
:fill(white)/fcfc0aa5d459063f5547fae2e7dac5b4.png)
:fill(white)/fc3f3424bd88749c251f705b5a1db8a9.png)
:fill(white)/39b37217d6752f4a904a02a1eee7e0d2.png)
:fill(white)/c6b450f19814121fb7d6148e8fa3a7be.png)
:fill(white)/88bfb27e2f470716cd871287f8aa4b58.png)
:fill(white)/6bedab7af27deef032511c87605e4686.png)
:fill(white)/c386165c10d4bf708ffe69c5a0326396.png)
:fill(white)/46ea0c5d56bb42179eeee23493f3046f.png)
:fill(white)/e9ce9a1d022820361c5656343ca46cd4.png)
Wyłączniki nadprądowe – budowa

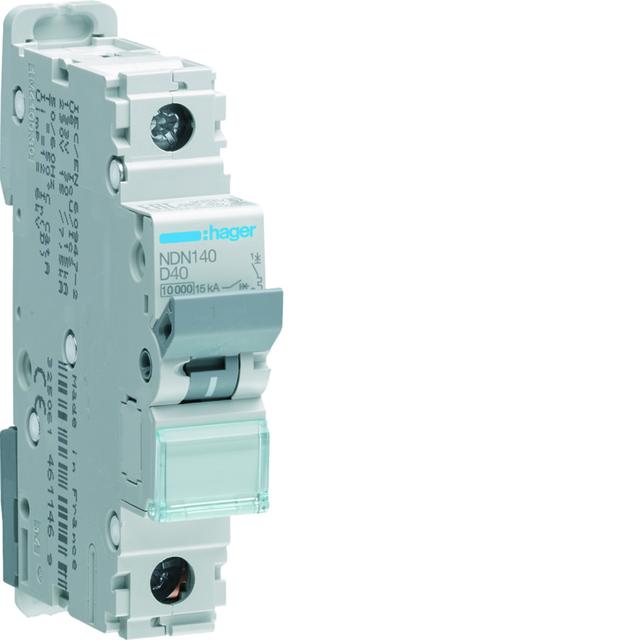

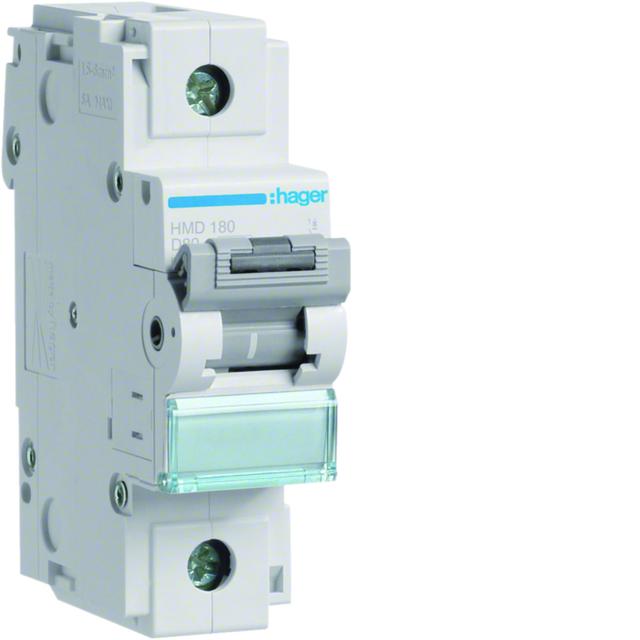

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
