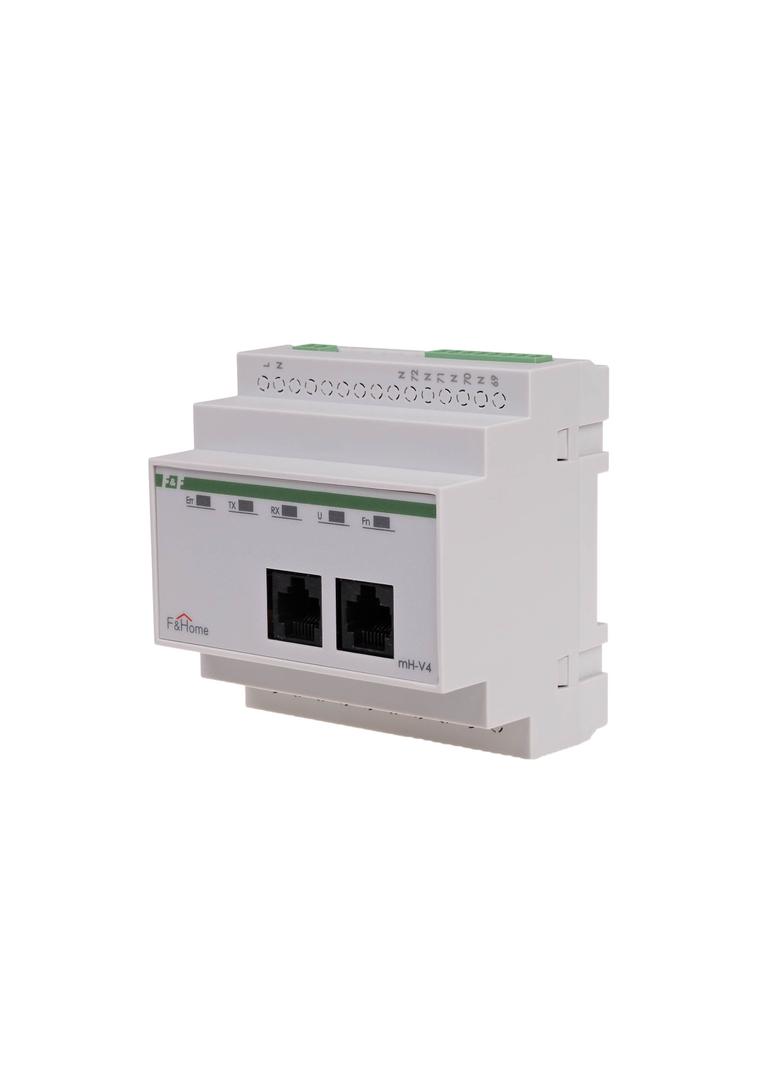

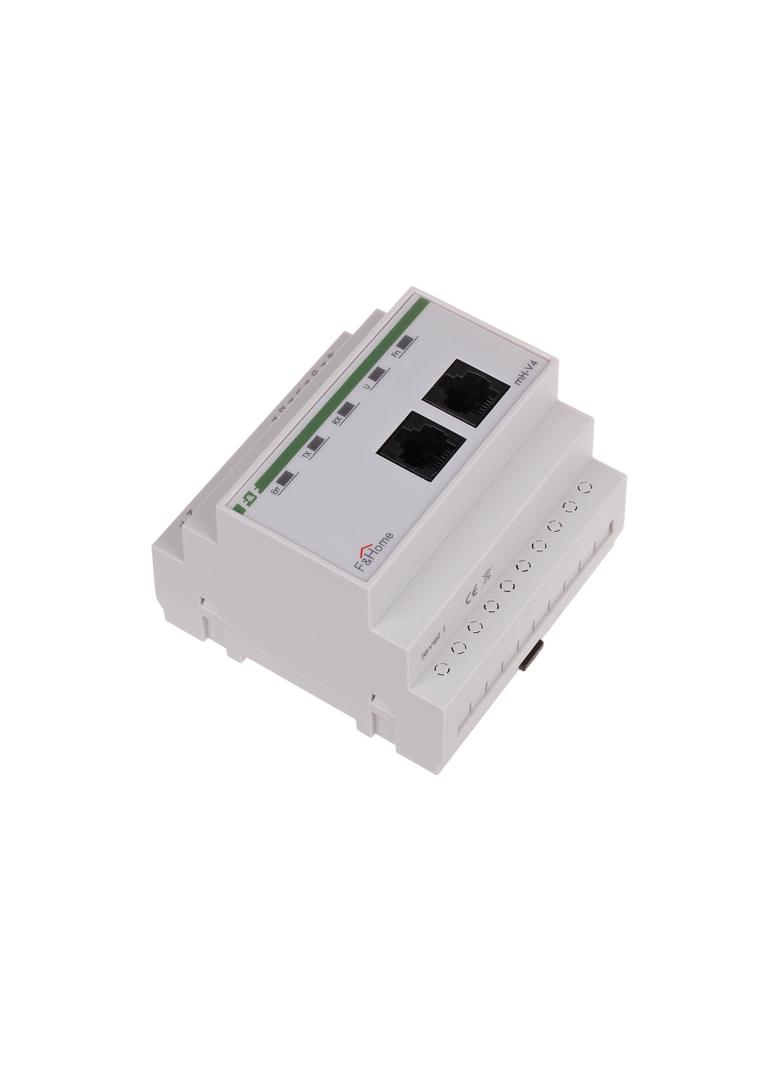

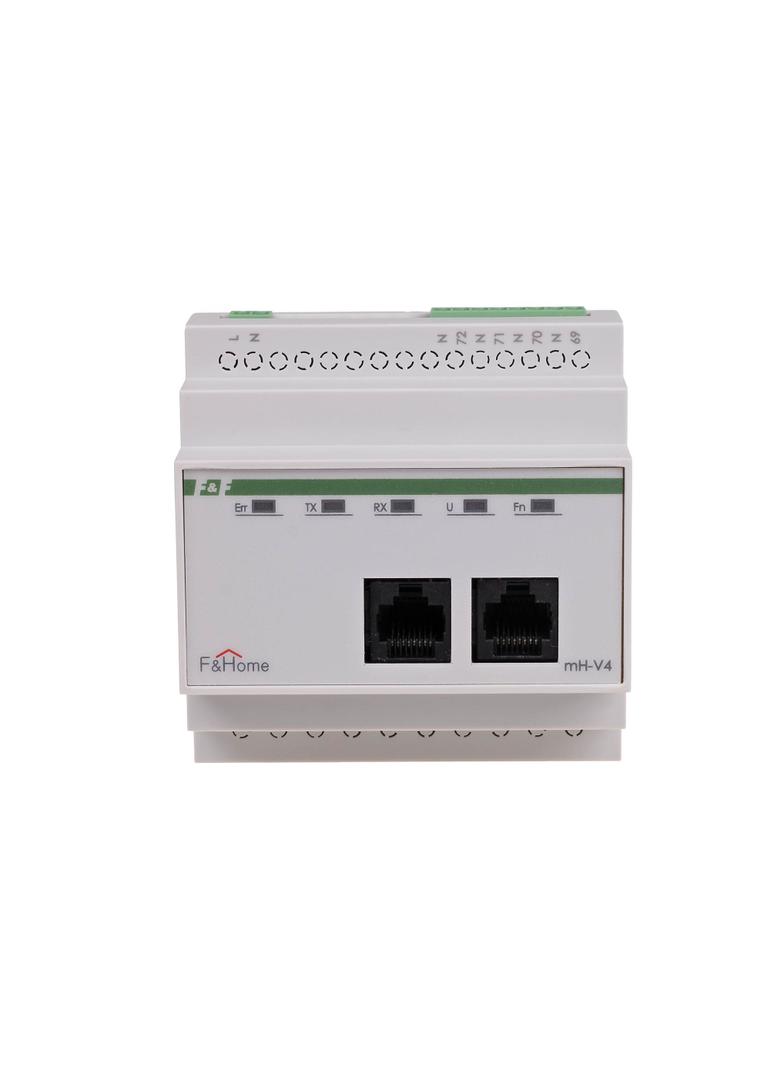

Moduł zaworów (4 zawory) - LEVEL 1 mH-V4-1 F&F
- Maksymalny prąd przełączania (obciążenie rezystancyjne)
- 0.5A
- ETIM
- EC001586
- Szerokość
- 0.104
- Głębokość
- 0.075
- Waga
- 0.21
Moduł mH-V4 jest czterokanałowym modułem wykonawczym sterującym pracą elektrozaworów podłączonych do wyjść modułu i przystosowany jest do pracy z modułami czujników temperatury mH-S4. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów, a napięcie zasilania modułu wynosi 230 VAC. Moduł nadaje się do sterowania elektrozaworami w obwodach ogrzewania (zazwyczaj zainstalowanymi na kolektorze) o napięciu cewki 230 VAC i działa na zasadzie włącz-wyłącz, niezależnie od głównego panelu dotykowego (stanowi autonomiczną parę z modułem mH-S4 znajdującego się na tym samym poziomie). W przypadku potrzeby stosowania podłączenia większej ilości czujników temperatury można zastosować kilka modułów mH-V4, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-V4 – poziom 1, mH-V4-poziom 2…). Wejścia / wyjścia Moduł mH-V4 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zestawienie wyjść dla modułu mH-V4 przedstawione jest w poniższej tabeli. Zasada działania Moduł wykonawczy mH-V4 sterowany jest poprzez sieć CAN z modułu czujnikowego mH-S4 znajdującego się na tym samym poziomie. W zależności od ustalonego programu pracy oraz wskazania temperatury na danym wejściu czujnikowym wyzwolone będzie odpowiednie wyjście modułu mH-V4. Para modułów mH-S4 – mH-V4 działa niezależnie od głównego panelu dotykowego, który służy tylko do ustalenia programu pracy. Uszkodzenie lub brak panelu dotykowego nie przerywa pracy układu regulacji temperatury.
