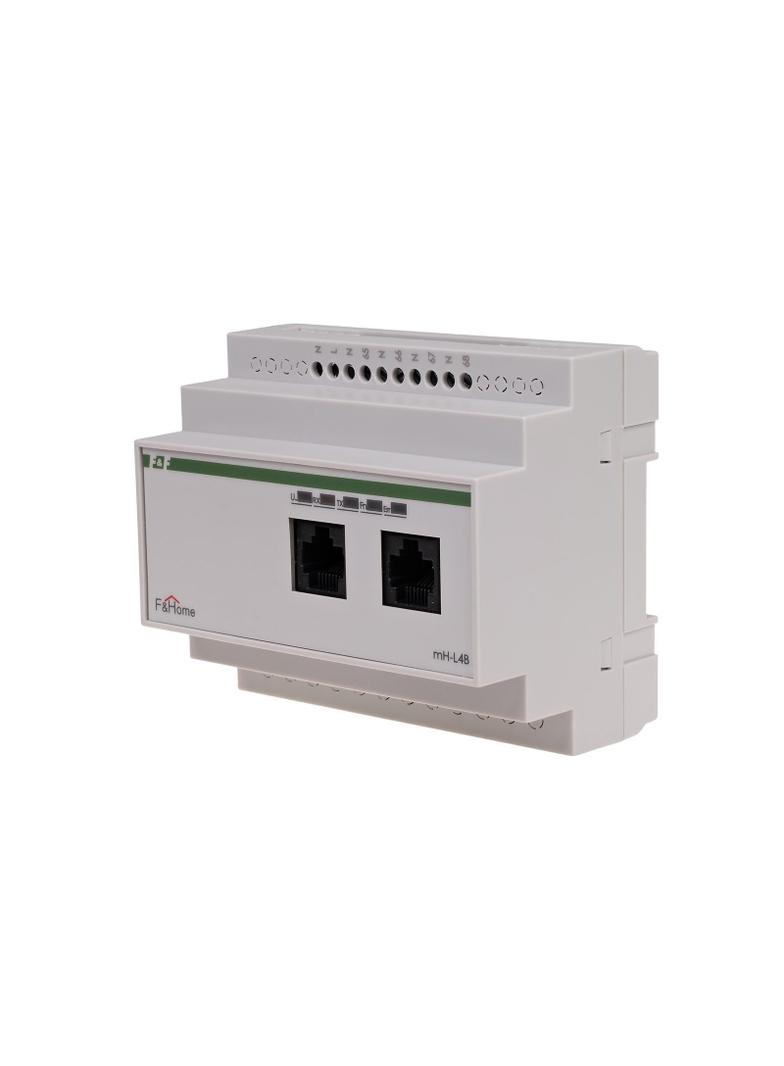

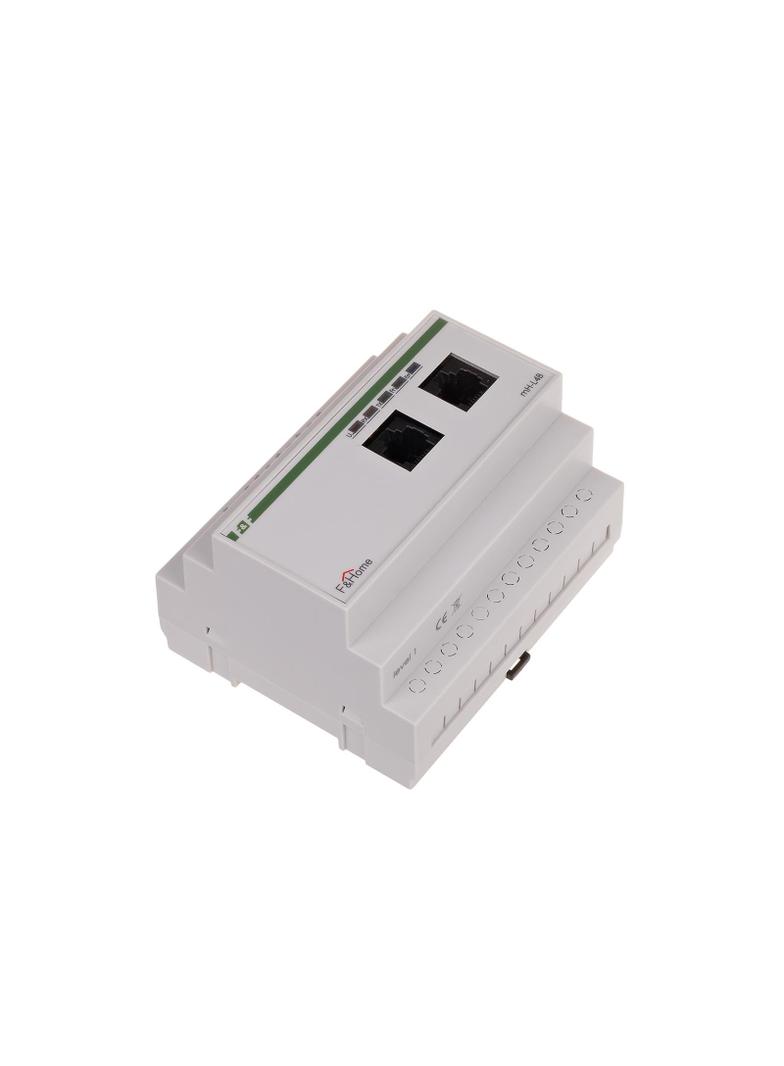

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 5 mH-L4-5 F&F
- ETIM
- EC001094
- Stopień ochrony (IP)
- IP20
- Szerokość
- 0.107 m
- Długość
- 0.119 m
- Głębokość
- 0.07 m
Moduł czterokanałowego (do czterech źródeł światła) ściemniacza dedykowany jest do współpracy z żarowymi i halogenowymi źródłami światła. W przypadku żarówek halogenowych zalecane jest stosowanie źródeł 230V. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów. Zasilany jest napięciem 230V z zastosowaniem dodatkowego filtru mH-SP w obwodzie zasilania, co poprawia stabilność świecenia źródeł światła. Ściemniacz pozwala na załączenie źródeł z dowolną jasnością, lub całkowite załączenie oświetlenia. Moduł komunikuje się z urządzeniami sterującymi poprzez sieć CAN, a samo sterowanie odbywa się z przycisków rozlokowanych w budynku (i podłączonych do modułów mH-IO32 lub mH-IO12E6) lub też poprzez panel dotykowy. Panel dotykowy można dodatkowo wykorzystać od zdefiniowania scen świetlnych, gdzie można ustawić jasność świecenia poszczególnych źródeł, jak i czasowe samoczynne załączanie/wyłączanie. W przypadku potrzeby stosowania większej ilości wejść/wyjść można zastosować kilka modułów ściemniaczy, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-L4 – poziom 1, mH-L4-poziom 2…). Wejścia/wyjścia Moduł mH-L4 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zasada działania Źródła światła podłączone do modułu ściemniacza mH-L4 sterowane są wyłącznie poprzez sieć CAN. Sterowanie może odbywać się za pośrednictwem przycisków podłączonych do wejść modułów mH-IO32 oraz mH-IO12E6. Jeżeli ściemniacze wyzwalane są z przycisków, to krótkie naciśnięcie przycisku spowoduje pełne włączenie/wyłączenie źródła światła. W przypadku dłuższego wyzwolenia następuje zmiana jasności oświetlenia związanego z wyzwolonym wejściem w pętli rozjaśniania do pełnej jasności – ściemnianie aż do wyłączenia – rozjaśnianie do pełnej jasności. Jeżeli ściemniacz wyzwalany jest z panelu dotykowego, to panel decyduje o jasności i załączeniu źródła światła. Uwagi Należy pamiętać, że stosowanie kolejnego ściemniacza wiąże się z potrzebą zainstalowania kolejnego modułu sterującego mH-IO32 lub mH-IO12E6 o poziomie odpowiadającym poziomowi ściemniacza. Dla każdego zastosowanego ściemniacza należy zastosować oddzielny moduł filtra mH-SP.
