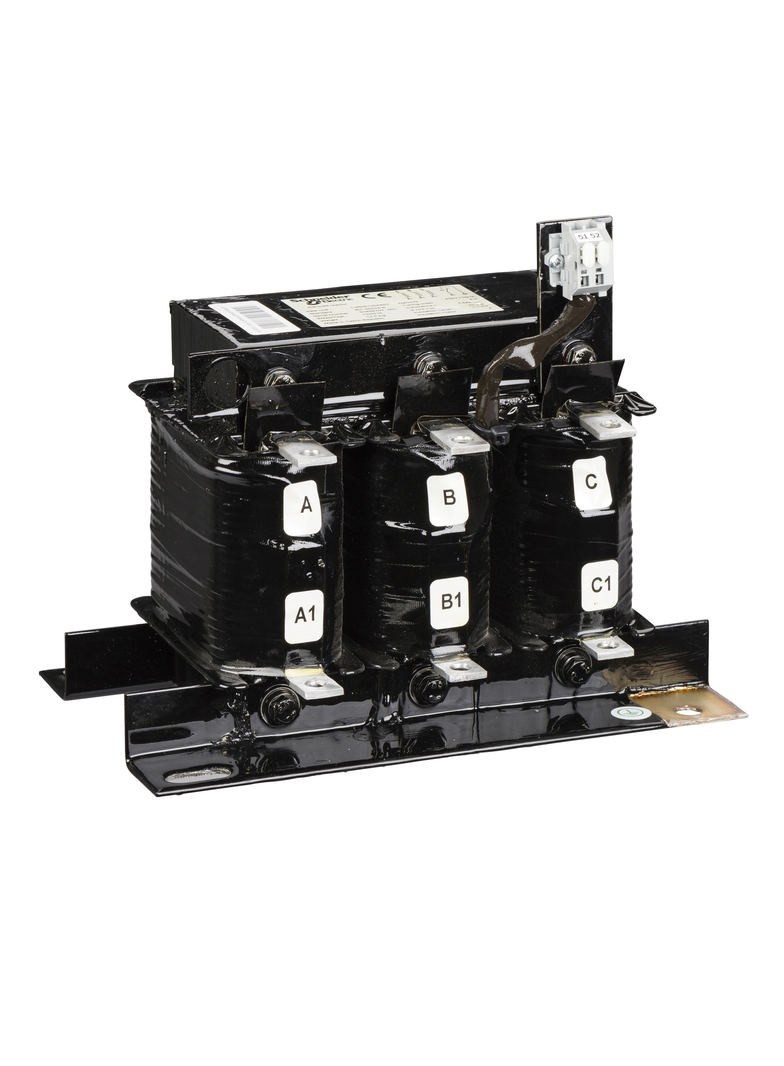

Dławik 690V 50Hz 25kVar 190Hz

Reaktor zatrzymany VarPlus jest przeznaczony do ochrony kondensatora poprzez zapobieganie wzmacnianiu składowych harmonicznych występujących w systemie. Kondensatory i reaktory są skonfigurowane w szeregowym obwodzie rezonansowym. Wyregulowana w taki sposób, aby częstotliwość rezonansowa serii była poniżej najniższej częstotliwości harmonicznej występującej w systemie. Reaktor ten jest przystosowany do zasilania wyjściowego 25 kVar w trybie regulacji 3,8/190 Hz przy 690 V AC przy 50 Hz. Impedancja względna, 7 %. Ten komponent spełnia normy IEC 60068. Ten element wymaga wymuszonej konwekcji, należy dodać wentylator. Wymiary obudowy to 220 mm wysokości, 240 mm szerokości i 160 mm głębokości. Dla produktu o masie 17,5 kg.
