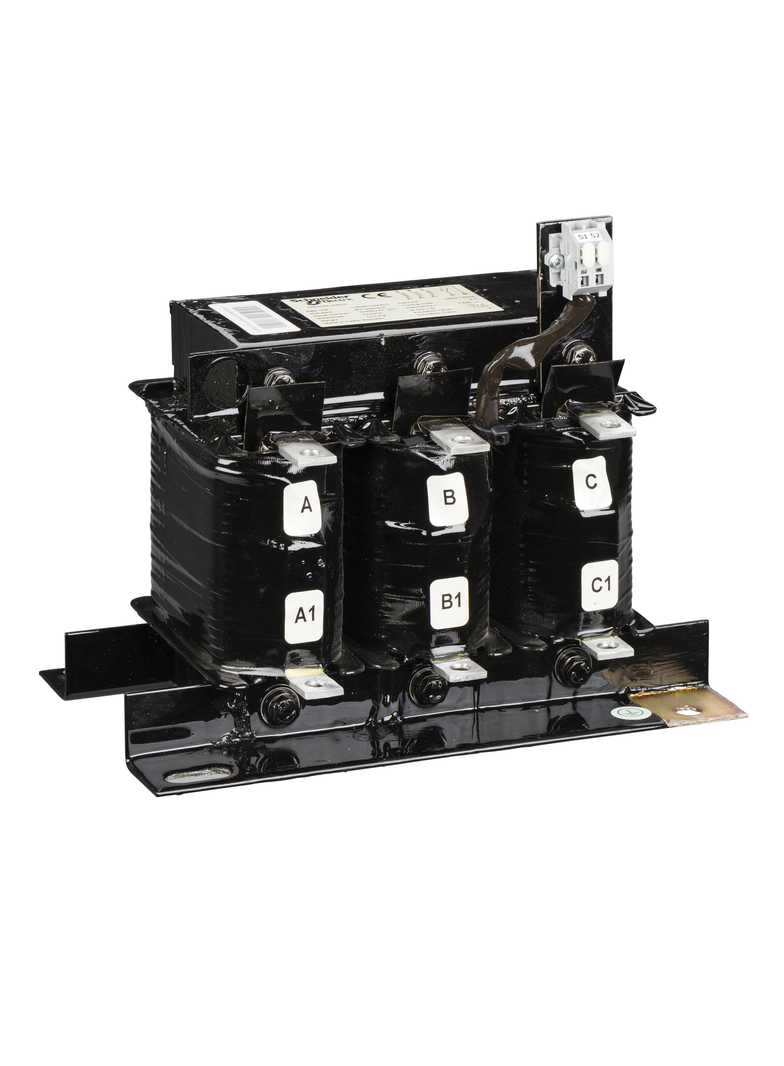

Dławik 690V 50Hz 50kVar 190Hz

Reaktor zatrzymany VarPlus jest przeznaczony do ochrony kondensatora poprzez zapobieganie wzmacnianiu składowych harmonicznych występujących w systemie. Kondensatory i reaktory są skonfigurowane w szeregowym obwodzie rezonansowym. Wyregulowana w taki sposób, aby częstotliwość rezonansowa serii była poniżej najniższej częstotliwości harmonicznej występującej w systemie. Reaktor ten ma moc wyjściową 50 kVar z regulacją 3.8/190 Hz przy 690 V AC przy 50 Hz. Impedancja względna, 7 %. Ten komponent spełnia normy IEC 60068. Ten element wymaga wymuszonej konwekcji, należy dodać wentylator. Wymiary obudowy to 270 mm wysokości, 260 mm szerokości i 200 mm głębokości. Dla produktu o masie 22 kg.
